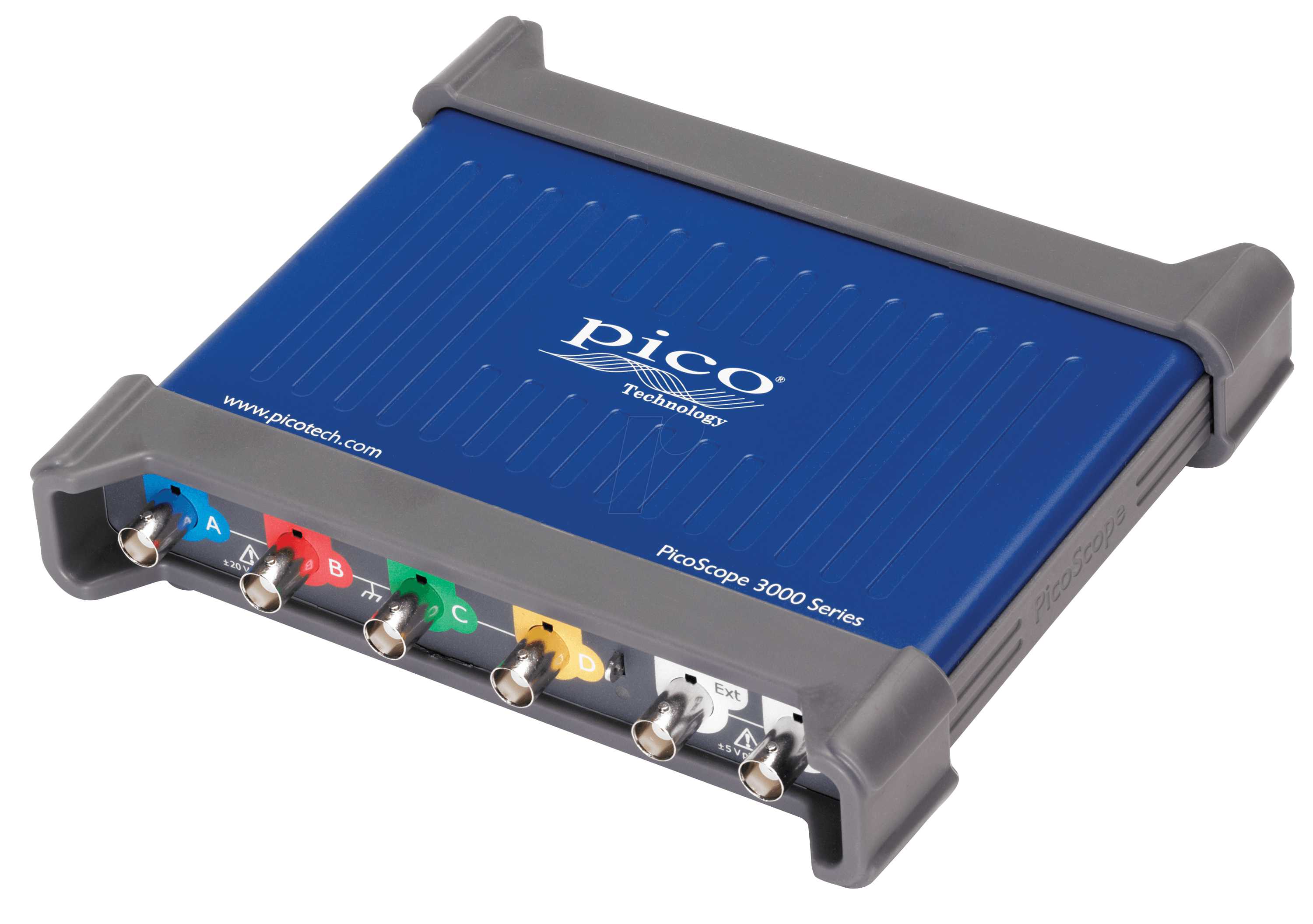

Präzision und Vielseitigkeit für anspruchsvolle Messaufgaben: Das PS 3405D USB-Oszilloskop
Sie suchen ein leistungsstarkes und flexibles Werkzeug zur exakten Analyse elektrischer Signale? Das PS 3405D USB-Oszilloskop mit 100 MHz Bandbreite und vier Kanälen, erweitert um eine integrierte Arbiträrfunktionsgenerator (AWG), ist die ideale Lösung für Ingenieure, Techniker, Forscher und ambitionierte Hobbyelektroniker, die eine präzise Erfassung, Visualisierung und Generierung von Wellenformen benötigen. Dieses Gerät schließt die Lücke zwischen herkömmlichen Laboroszilloskopen und der Flexibilität moderner PC-basierter Messsysteme, indem es fortschrittliche Funktionen in einem kompakten und benutzerfreundlichen Paket vereint.
Überlegene Leistung und Funktionalität
Das PS 3405D zeichnet sich durch seine herausragende Leistung aus, die es von Standardlösungen abhebt. Mit einer Bandbreite von 100 MHz können Sie selbst schnelle Signaländerungen detailreich erfassen und analysieren. Die vier unabhängigen Kanäle ermöglichen die gleichzeitige Beobachtung und den Vergleich mehrerer Signalpfade, was für die Fehlersuche und das Systemverständnis unerlässlich ist. Im Gegensatz zu Oszilloskopen mit geringerer Bandbreite oder nur zwei Kanälen bietet das PS 3405D eine deutlich höhere Auflösung und die Möglichkeit, komplexe Schaltungen umfassend zu untersuchen. Die Integration eines Arbiträrfunktionsgenerators (AWG) erweitert die Funktionalität erheblich: Sie können nicht nur Signale messen, sondern auch maßgeschneiderte Testsignale erzeugen, was den Entwicklungsprozess beschleunigt und die Effizienz steigert.
Umfassende Analysefähigkeiten
Das PS 3405D ermöglicht tiefgreifende Einblicke in Ihre Messungen. Die hohe Abtastrate und die vertikale Auflösung sorgen für eine akkurate Darstellung von Signalformen, selbst bei komplexen und verrauschten Signalen. Automatische Messfunktionen liefern sofort Ergebnisse für wichtige Parameter wie Amplitude, Frequenz, Periode und Anstiegszeit, was den Workflow optimiert. Die Triggerfunktionen sind hochentwickelt und erlauben die präzise Erfassung spezifischer Ereignisse, auch in anspruchsvollen Messumgebungen.
Flexibilität durch USB-Anbindung und AWG
Die USB-Konnektivität macht das PS 3405D zu einem äußerst flexiblen Instrument. Es kann nahtlos in Ihre bestehende Computerinfrastruktur integriert werden. Die mitgelieferte Software bietet eine intuitive Benutzeroberfläche zur Steuerung des Oszilloskops, zur Datenerfassung, -analyse und -dokumentation. Sie können Messergebnisse einfach speichern, exportieren und Berichte erstellen. Der integrierte Arbiträrfunktionsgenerator (AWG) ist ein weiteres Schlüsselelement, das die Vielseitigkeit des Geräts unterstreicht. Mit dem AWG können Sie benutzerdefinierte Wellenformen erstellen, was es zum perfekten Werkzeug für Tests von Kommunikationssystemen, Sensorik und Steuergeräten macht.
Anwendungsbereiche
Das PS 3405D eignet sich für eine breite Palette von Anwendungen:
- Entwicklung und Prüfung digitaler und analoger Schaltungen
- Fehlersuche in elektronischen Systemen
- Forschung und Entwicklung im Bereich der Elektrotechnik und Informatik
- Akademische Ausbildung und Labore
- Automobil- und Industrieanwendungen
- Testen von Sensoren und Aktoren
- Signalintegritätsanalysen
Technische Spezifikationen im Detail
Um Ihnen einen klaren Überblick über die Leistungsfähigkeit des PS 3405D zu geben, finden Sie hier eine detaillierte Aufschlüsselung der wichtigsten technischen Merkmale:
| Merkmal | Spezifikation |
|---|---|
| Modell | PS 3405D |
| Oszilloskop-Bandbreite | 100 MHz |
| Kanäle | 4 |
| Abtastrate (maximal pro Kanal) | Bis zu 1 GS/s (bei Nutzung aller Kanäle kann sich die Rate verteilen) |
| Vertikale Auflösung | 8-Bit ADC |
| Speichertiefe | Bis zu 64 Mpts pro Kanal (erweiterbar durch USB-Speicher) |
| Trigger-Modi | Flanken-, Pulsbreiten-, Video-, alternierende Trigger |
| Automatische Messungen | Umfangreich: Vpp, Vavg, Vrms, Frequenz, Periode, Rise/Fall-Zeit, Duty Cycle, Burst-Breite etc. |
| AWG-Ausgänge | 1 Kanal |
| AWG-Bandbreite | Bis zu 25 MHz |
| AWG-Wellenformen | Sinus, Rechteck, Dreieck, Sägezahn, Impuls, Rauschen, Arbiträr |
| AWG-Abtastrate | Bis zu 125 MSa/s |
| Schnittstellen | USB 2.0 (für PC-Anbindung und Datenspeicherung) |
| Anzeigetyp | Integrierter TFT-Farbmonitor (Größe und Auflösung je nach Modellvariante) |
| Stromversorgung | Netzadapter (im Lieferumfang enthalten) |
| Abmessungen (B x H x T) | Standardisierte Laborgeräteabmessungen (präzise Angaben je nach physischer Ausführung des Geräts) |
| Gewicht | Typisches Gewicht für ein Tischoszilloskop dieser Leistungsklasse (ca. 2-4 kg) |
Intuitive Bedienung und Software
Die mit dem PS 3405D gelieferte PC-Software ist das Herzstück der Benutzerfreundlichkeit. Sie ermöglicht nicht nur die Fernsteuerung des Oszilloskops, sondern bietet auch erweiterte Analysewerkzeuge. Signalaufzeichnungen können in Echtzeit überwacht, gespeichert und später detailliert analysiert werden. Funktionen wie FFT-Analyse (Fast Fourier Transformation) zur Spektralanalyse, Maskentests und fortschrittliche Triggeroptionen sind nahtlos integriert. Die Software unterstützt gängige Exportformate wie CSV und PNG, was die Integration in Ihre Berichts- und Dokumentationsprozesse erleichtert.
Qualität und Zuverlässigkeit
Das PS 3405D wird aus hochwertigen Komponenten gefertigt, um Langlebigkeit und zuverlässige Messergebnisse zu gewährleisten. Das robuste Gehäuse schützt die empfindliche Elektronik und macht es zu einem idealen Begleiter für den Einsatz im Labor, in der Werkstatt oder auf Reisen. Die präzise Kalibrierung ab Werk garantiert, dass die Messungen vom ersten Moment an vertrauenswürdig sind. Die durchdachte Architektur minimiert Signalverluste und Rauschanteile, was für präzise Messungen unerlässlich ist.
FAQ – Häufig gestellte Fragen zu PS 3405D – USB-Oszilloskop, 100 MHz, 4 Kanäle + AWG
Ist das PS 3405D für Einsteiger geeignet?
Ja, obwohl es über fortschrittliche Funktionen verfügt, ist das PS 3405D dank seiner intuitiven PC-Software und der automatischen Messfunktionen auch für ambitionierte Einsteiger und Studenten gut geeignet. Die klare Benutzeroberfläche und die umfangreiche Dokumentation erleichtern den Einstieg in die Welt der Oszilloskop-Messungen.
Welche Art von Signalen kann der integrierte AWG erzeugen?
Der integrierte Arbiträrfunktionsgenerator (AWG) des PS 3405D ist äußerst flexibel. Er kann nicht nur Standard-Wellenformen wie Sinus, Rechteck, Dreieck und Sägezahn mit bis zu 25 MHz Bandbreite erzeugen, sondern auch benutzerdefinierte Arbiträr-Wellenformen, die Sie über die Software definieren und hochladen können. Dies ist ideal für spezifische Testanforderungen.
Wie wird das Oszilloskop mit Strom versorgt?
Das PS 3405D wird über einen mitgelieferten Netzadapter mit Strom versorgt. Dies gewährleistet eine stabile und zuverlässige Stromversorgung für präzise Messungen, unabhängig von der Umgebung.
Unterstützt das Oszilloskop die Aufzeichnung von Langzeitmessungen?
Ja, die Speicherfähigkeit des PS 3405D ist durch die PC-Anbindung über USB erheblich erweitert. Sie können Messergebnisse direkt auf Ihrem Computer speichern und auch Langzeitaufzeichnungen durchführen, was es für die Analyse von intermittierenden Fehlern oder die Überwachung von Systemen über längere Zeiträume sehr nützlich macht.
Wie verhält sich die Abtastrate, wenn alle vier Kanäle genutzt werden?
Die maximale Abtastrate von 1 GS/s ist bei der Nutzung eines einzelnen Kanals verfügbar. Wenn mehrere Kanäle gleichzeitig aktiv sind, teilt sich die Gesamt-Abtastrate auf die aktiven Kanäle auf, um eine ausreichende Auflösung für jeden Kanal zu gewährleisten. Die genaue Aufteilung wird in der Gerätedokumentation spezifiziert und ist typischerweise so optimiert, dass sie für die meisten Anwendungen im Bereich von 100 MHz ausreichend ist.
Ist die mitgelieferte Software mit allen gängigen Betriebssystemen kompatibel?
Die Software für das PS 3405D ist in der Regel für die gängigsten Betriebssysteme wie Windows entwickelt. Es wird empfohlen, vor dem Kauf die genauen Systemanforderungen und Betriebssystemkompatibilitäten auf der Produktseite oder in der technischen Dokumentation zu überprüfen.
Was bedeutet die Speichertiefe von 64 Mpts?
Eine Speichertiefe von 64 Mpts (Megapoints) bedeutet, dass das Oszilloskop bis zu 64 Millionen Datenpunkte pro Kanal aufzeichnen kann. Dies ermöglicht die Erfassung langer Signalabschnitte bei hoher Auflösung, was besonders bei der Analyse komplexer oder langsamer Signale wichtig ist.
