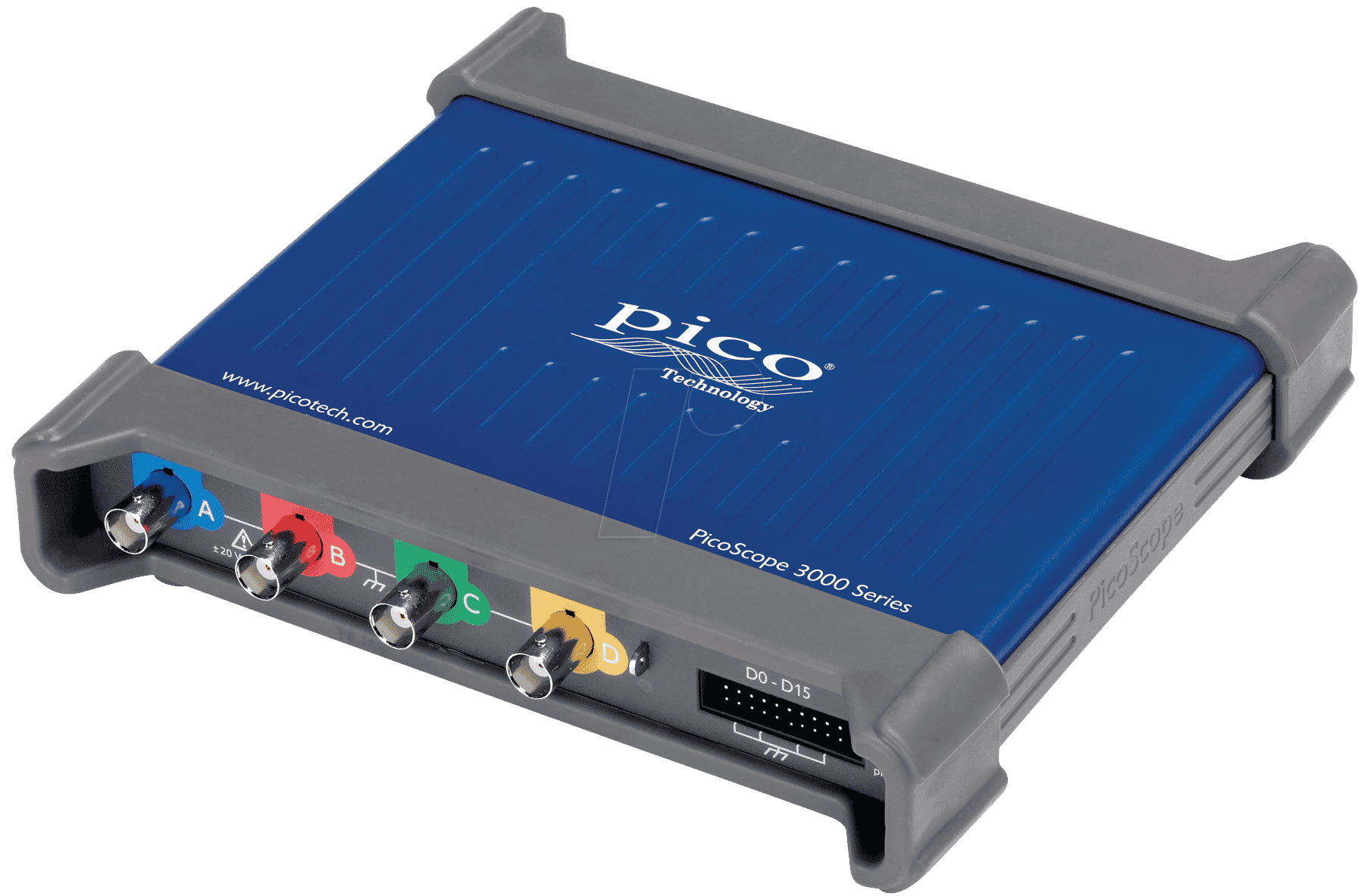

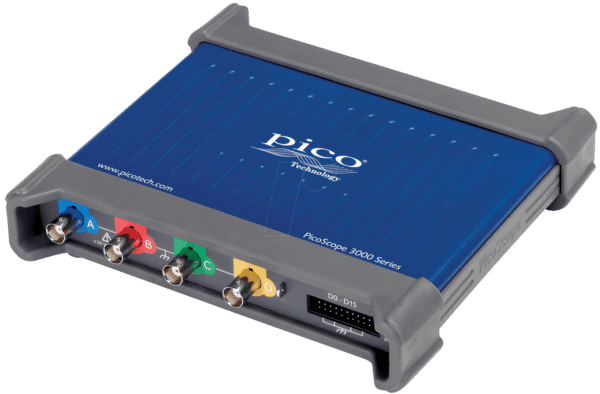

Präzise Signalmessung und Analyse für anspruchsvolle Projekte: Das PS 3405D MSO USB-Oszilloskop
Das PS 3405D MSO USB-Oszilloskop ist die ideale Lösung für Ingenieure, Entwickler und fortgeschrittene Hobbyisten, die eine leistungsstarke und vielseitige Plattform für die Messung und Analyse analoger und digitaler Signale benötigen. Wenn Sie sich mit komplexen Schaltungen auseinandersetzen, Fehler in digitalen Systemen aufspüren oder die Leistung analoger Komponenten optimieren müssen, bietet dieses Gerät die nötige Präzision und Tiefe zur Problemlösung.
Die Überlegenheit des PS 3405D MSO: Mehr als nur ein Oszilloskop
Standard-Oszilloskope stoßen oft an ihre Grenzen, wenn es um die gleichzeitige Erfassung und Analyse von analogen und digitalen Datenströmen geht. Das PS 3405D MSO integriert die Leistungsfähigkeit eines 100-MHz-Oszilloskops mit 4 analogen Kanälen und die Fähigkeiten eines Mixed-Signal-Analyzers. Der integrierte Arbitrary Waveform Generator (AWG) erweitert seine Funktionalität signifikant, was es zu einer All-in-One-Testlösung macht, die kostspielige separate Geräte ersetzen kann.
Umfassende Analysefähigkeiten für digitale und analoge Welten
Die Mixed-Signal-Funktionalität des PS 3405D MSO ermöglicht es Ihnen, analoge Signalverläufe präzise zu erfassen und gleichzeitig digitale Busse wie I²C, SPI, UART und mehr zu dekodieren. Dies ist entscheidend für die Fehlersuche in eingebetteten Systemen, wo die Interaktion zwischen analogen Sensoren und digitalen Controllern komplexe Verhaltensweisen zeigen kann.
- Gleichzeitige Erfassung: Analoge und digitale Kanäle arbeiten nahtlos zusammen.
- Erweiterte Trigger-Optionen: Komplexere Trigger-Modi ermöglichen die Isolierung spezifischer Ereignisse.
- Digitale Bus-Dekodierung: Identifizieren und analysieren Sie Datenprotokolle direkt auf dem Bildschirm.
- Tiefgreifende Signalanalyse: Nutzt eine hohe Abtastrate für detaillierte Einblicke.
Integrierter Arbitrary Waveform Generator (AWG) für vielseitige Tests
Der integrierte AWG ist ein wesentlicher Bestandteil der überlegenen Funktionalität des PS 3405D MSO. Er ermöglicht die Erzeugung einer breiten Palette von benutzerdefinierten oder vordefinierten Signalen, die für die Stimulation von Schaltungen, das Testen von Verstärkern, die Kalibrierung von Sensoren oder die Simulation von Fehlerzuständen unerlässlich sind. Mit dieser Funktion wird das Oszilloskop von einem reinen Messinstrument zu einem aktiven Testwerkzeug.
- Signalgenerierung: Erstellen Sie komplexe Wellenformen nach Bedarf.
- Stimulation von Schaltungen: Testen Sie das Verhalten Ihrer Designs unter verschiedenen Eingangsbedingungen.
- Simulation: Reproduzieren Sie spezifische Signale für Debugging-Zwecke.
- Integration: Nahtlose Steuerung und Synchronisation mit den Oszilloskop-Funktionen.
Technische Spezifikationen und Leistungsmerkmale
Das PS 3405D MSO kombiniert Leistung mit Benutzerfreundlichkeit und ist für den professionellen Einsatz konzipiert.
| Merkmal | Spezifikation |
|---|---|
| Bandbreite | 100 MHz |
| Kanäle (Oszilloskop) | 4 analog + 16 digitale Kanäle (MSO) |
| Abtastrate (analog) | Bis zu 1 GSa/s |
| Vertikale Auflösung | 8 Bit |
| Speichertiefe (pro Kanal) | Bis zu 1 Mpts (flexibel teilbar) |
| AWG-Kanäle | 1 |
| AWG-Ausgabefrequenz | Bis zu 25 MHz |
| AWG-Wellenformen | Sinus, Rechteck, Dreieck, Puls, Rauschen, exponentiell, harmonisch und benutzerdefiniert |
| Anschluss | USB-Schnittstelle für PC-Anbindung und Stromversorgung |
| Betriebssystem-Kompatibilität | Windows (für die Steuerungssoftware) |
| Gehäusematerial | Hochwertiger Kunststoff mit robuster Haptik für Langlebigkeit im Laborumfeld |
| Display | Integrierter hochauflösender Farb-TFT-Bildschirm (modellabhängig, oft nicht integriert bei USB-basierten Geräten, sondern über PC-Software) |
Erweiterte Einsatzmöglichkeiten und Anwendungsbereiche
Die Vielseitigkeit des PS 3405D MSO macht es zu einem unverzichtbaren Werkzeug in einer Vielzahl von technischen Disziplinen.
- Entwicklung eingebetteter Systeme: Analyse von Mikrocontroller-Kommunikation, Fehlersuche in Echtzeitanwendungen.
- Automobiltechnik: Untersuchung von CAN-Bussen und anderen Kommunikationsprotokollen.
- Industrielle Automatisierung: Überwachung und Analyse von Steuerungs- und Sensordaten.
- IoT-Entwicklung: Debugging von Kommunikationsprotokollen und Sensorintegration.
- Forschung und Lehre: Demonstrations- und Analysewerkzeug für Studenten und Forscher.
- Hobbyprojekte: Ermöglicht professionelle Messtechnik für anspruchsvolle Elektronikprojekte.
Benutzerfreundliche Software und intuitive Bedienung
Die mitgelieferte PC-Software bietet eine intuitive Benutzeroberfläche, die die volle Funktionalität des Oszilloskops und des AWG zugänglich macht. Erweitertes Triggering, detaillierte Messungen und die Speicherung von Wellenformen sind einfach zu konfigurieren und auszuführen. Die USB-Verbindung sorgt für eine einfache Installation und schnelle Datenübertragung.
Hervorragende Messgenauigkeit und Signalintegrität
Mit einer Bandbreite von 100 MHz und einer Abtastrate von bis zu 1 GSa/s erfasst das PS 3405D MSO selbst schnelle Signaltransienten mit hoher Detailtreue. Die integrierte Signalverarbeitung minimiert Rauschen und Verzerrungen, sodass Sie verlässliche Messergebnisse erhalten, die für präzise Analysen unerlässlich sind.
Flexibilität durch externe Anbindung
Als USB-basiertes Oszilloskop ist das PS 3405D MSO darauf ausgelegt, die Rechenleistung und den großen Bildschirm eines PCs zu nutzen. Dies bietet Vorteile wie erweiterte Analysefunktionen, einfache Datenarchivierung und die Möglichkeit, Messungen aufzuzeichnen und zu teilen. Die Stromversorgung über USB macht es zudem mobil und einfach einzurichten.
FAQ – Häufig gestellte Fragen zu PS 3405D MSO – USB-Oszilloskop, Mixed-Signal, 100 MHz, 4 Kanäle + AWG
Benötige ich einen separaten Computer, um das PS 3405D MSO zu verwenden?
Ja, dieses USB-Oszilloskop wird über einen PC mit der entsprechenden Steuerungssoftware bedient. Der Computer stellt die Anzeige, Bedienoberfläche und die erweiterten Analysefunktionen bereit.
Welche digitalen Protokolle kann das Oszilloskop dekodieren?
Das PS 3405D MSO unterstützt typischerweise die Dekodierung gängiger digitaler Protokolle wie I²C, SPI und UART. Die genaue Liste der unterstützten Protokolle kann je nach Softwareversion variieren.
Ist der Arbitrary Waveform Generator (AWG) auch mit den analogen Kanälen synchronisierbar?
Ja, die Steuerungssoftware ermöglicht die Synchronisation des AWG mit den Oszilloskop-Kanälen, um das Verhalten von Schaltungen unter simulierten Eingangsbedingungen zu testen.
Wie hoch ist die maximale Abtastrate des Oszilloskops?
Die maximale Abtastrate für die analogen Kanäle beträgt 1 Giga-Sample pro Sekunde (GSa/s).
Kann ich eigene Wellenformen für den AWG erstellen?
Absolut. Die mitgelieferte Software ermöglicht es Ihnen, benutzerdefinierte Wellenformen zu erstellen, zu bearbeiten und zu speichern, um spezifische Testanforderungen zu erfüllen.
Ist das Gerät für den professionellen Einsatz im Labor geeignet?
Ja, das PS 3405D MSO wurde für anspruchsvolle Anwendungen entwickelt und bietet die notwendige Präzision, Auflösung und Funktionalität für den professionellen Einsatz.
Welche Art von Anschluss wird für die Verbindung zum PC benötigt?
Es wird eine Standard-USB-Verbindung benötigt, um das Oszilloskop mit dem PC zu verbinden und gleichzeitig die Stromversorgung sicherzustellen.
