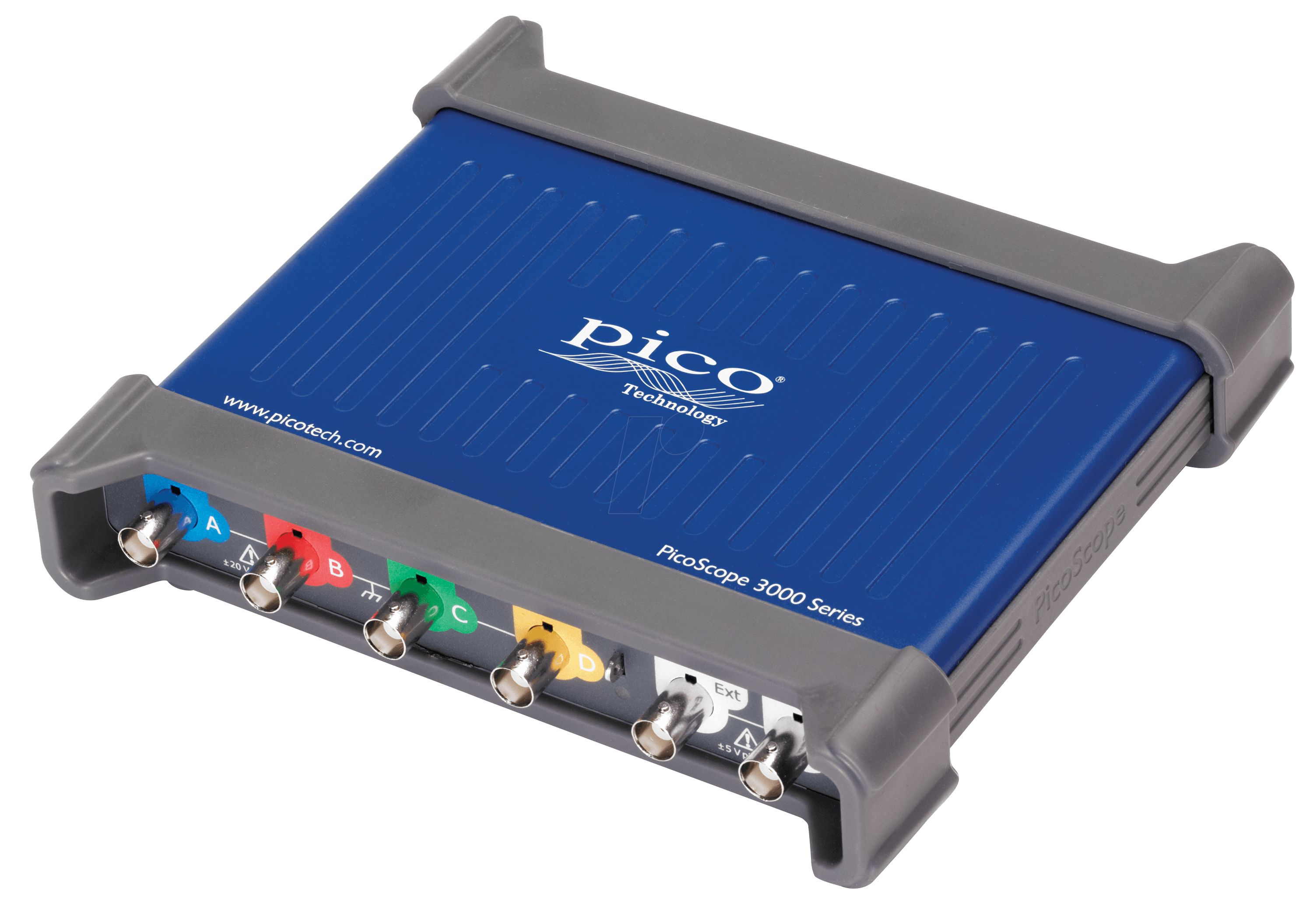

Präzision und Vielseitigkeit: Das USB-Oszilloskop PS 3404D für anspruchsvolle Messaufgaben
Sie benötigen ein leistungsstarkes Werkzeug zur präzisen Analyse komplexer elektronischer Signale, das sich nahtlos in Ihre moderne Arbeitsumgebung integriert? Das PS 3404D USB-Oszilloskop mit 70 MHz Bandbreite und 4 Kanälen, inklusive integriertem Arbitrary Waveform Generator (AWG), ist die ideale Lösung für Ingenieure, Techniker und ambitionierte Hobbyisten, die auf höchste Zuverlässigkeit und Flexibilität angewiesen sind. Dieses Gerät überwindet die Einschränkungen traditioneller Tischoszilloskope, indem es die Diagnosekraft eines Labormessgeräts mit der Portabilität und Konnektivität eines USB-basierten Systems kombiniert.
Maximale Leistung und Kontrolle dank 4-Kanal-Architektur
Die 4-Kanal-Architektur des PS 3404D eröffnet Ihnen neue Dimensionen in der Signalanalyse. Isolieren und vergleichen Sie simultan bis zu vier verschiedene Signalpfade – sei es die Analyse komplexer Triggerbedingungen, die Überwachung von Mehrkanal-Busprotokollen oder die Untersuchung von Schaltungsinteraktionen. Jede Messung wird mit einer beeindruckenden Abtastrate und Auflösung erfasst, was selbst feinste Signaldetails sichtbar macht und eine exakte Charakterisierung Ihres Prüflings ermöglicht. Dies ist entscheidend, um subtile Fehlerquellen zu identifizieren, die bei der Entwicklung und Fehlerbehebung von Schaltungen auftreten können.
Integrierter Arbitrary Waveform Generator (AWG) für umfassende Testszenarien
Das PS 3404D setzt neue Maßstäbe durch die Integration eines leistungsfähigen Arbitrary Waveform Generators. Mit dieser Funktionalität können Sie nicht nur existierende Signale analysieren, sondern auch gezielt eigene, komplexe Testsignale generieren. Ob sinusförmige, rechteckige, dreieckige oder benutzerdefinierte Wellenformen – der AWG bietet Ihnen die Flexibilität, realistische und anspruchsvolle Testbedingungen zu simulieren. Dies ist unerlässlich für die Validierung von Schaltungsdesigns unter verschiedenen Betriebsbedingungen und die Durchführung von Komponententests, bei denen standardmäßige Signalgeneratoren an ihre Grenzen stoßen würden.
Überragende Signaldarstellung und Analysefunktionen
Die Kernkompetenz eines Oszilloskops liegt in der detailgetreuen Darstellung von Signalen. Das PS 3404D liefert hierbei herausragende Ergebnisse. Mit einer Bandbreite von 70 MHz und einer hohen vertikalen Auflösung werden selbst hochfrequente Komponenten und kleinste Spannungsunterschiede präzise erfasst. Erweiterte Trigger-Modi, wie z.B. Flankentrigger, Pulsbreitentrigger und Video-Trigger, ermöglichen das gezielte Erfassen spezifischer Signalereignisse. Automessfunktionen für grundlegende Parameter wie Spannung, Frequenz und Periode beschleunigen Ihre Arbeitsprozesse erheblich und reduzieren die Fehleranfälligkeit.
Erweiterte Anwendungsbereiche durch USB-Konnektivität
Die USB-Konnektivität des PS 3404D revolutioniert die Art und Weise, wie Sie Messungen durchführen und dokumentieren. Verbinden Sie das Oszilloskop einfach mit Ihrem PC oder Laptop und nutzen Sie die mitgelieferte Steuerungs- und Analyse-Software. Diese ermöglicht nicht nur die Echtzeit-Darstellung der Messdaten auf einem großen Bildschirm, sondern bietet auch leistungsfähige Funktionen zur Datenspeicherung, Analyse und Berichterstellung. Exportieren Sie Messergebnisse im gewünschten Format und integrieren Sie sie nahtlos in Ihre Projektdokumentation. Diese Flexibilität macht das PS 3404D zu einem idealen Werkzeug für den mobilen Einsatz im Feld, in Werkstätten oder im Schulungsbereich.
Zuverlässigkeit und Langlebigkeit für professionellen Einsatz
Bei der Entwicklung des PS 3404D wurde großer Wert auf Robustheit und Langlebigkeit gelegt. Die hochwertige Verarbeitung und die Auswahl präziser elektronischer Komponenten gewährleisten eine zuverlässige Leistung auch unter anspruchsvollen Umgebungsbedingungen. Die stabile Gehäusekonstruktion schützt die empfindliche Elektronik vor mechanischen Belastungen, was das Gerät zu einem vertrauenswürdigen Partner für den täglichen professionellen Einsatz macht. Investieren Sie in ein Messgerät, das auch langfristig präzise Ergebnisse liefert.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | PS 3404D – USB-Oszilloskop |
| Kanäle | 4 |
| Bandbreite | 70 MHz |
| Abtastrate (maximal pro Kanal) | Bis zu 1 GSa/s |
| Vertikale Auflösung | 8 Bit |
| Speichertiefe | Bis zu 10 Mpts pro Kanal (abhängig von Konfiguration) |
| Integrierter AWG | Ja, mit diversen vordefinierten und benutzerdefinierten Wellenformen |
| Anschluss | USB 2.0, USB-TMC (Test & Measurement Class) |
| Anzeigefunktionen | Umfangreiche Triggeroptionen, Automessungen, FFT-Analyse |
| Gehäusematerial | Hochwertiger, stoßfester Kunststoff mit antistatischer Ausführung |
| Betriebstemperatur | 0°C bis 40°C |
| Software | Intuitive PC-basierte Steuerungs- und Analyse-Software (Windows, macOS, Linux kompatibel) |
Häufig gestellte Fragen zu PS 3404D – USB-Oszilloskop, 70 MHz, 4 Kanäle + AWG
Ist das PS 3404D für Anfänger geeignet?
Ja, dank der intuitiven USB-Steuerungssoftware und den Automessfunktionen ist das PS 3404D auch für ambitionierte Einsteiger mit technischem Hintergrund gut nutzbar. Die klare Darstellung und die umfangreiche Dokumentation unterstützen den Lernprozess.
Welche Betriebssysteme werden von der Steuerungssoftware unterstützt?
Die mitgelieferte Software ist in der Regel für die gängigsten Betriebssysteme wie Windows, macOS und Linux konzipiert, um eine maximale Kompatibilität mit Ihrer bestehenden IT-Infrastruktur zu gewährleisten.
Kann ich mit dem PS 3404D auch hochfrequente digitale Signale analysieren?
Mit einer Bandbreite von 70 MHz können Sie eine breite Palette von analogen und digitalen Signalen analysieren. Für extrem schnelle digitale Protokolle mit Taktraten weit über 70 MHz hinaus sind spezialisiertere Oszilloskope mit höherer Bandbreite empfehlenswert, aber für viele gängige digitale Schnittstellen ist das PS 3404D bestens geeignet.
Wie werden die Messergebnisse gespeichert?
Messergebnisse können über die PC-Software in verschiedenen Formaten (z.B. CSV, BMP, PNG) gespeichert und exportiert werden. Dies erleichtert die Dokumentation und Weiterverarbeitung.
Ist der Arbitrary Waveform Generator im Lieferumfang enthalten?
Ja, der Arbitrary Waveform Generator (AWG) ist eine integrierte Funktion des PS 3404D und steht Ihnen ohne zusätzliche Kosten zur Verfügung.
Benötige ich zusätzliche Adapter für den Betrieb?
Standardmäßig wird das Oszilloskop mit den notwendigen USB-Kabeln geliefert. Für die Anschluss an Ihre Prüflinge werden die passenden Tastköpfe benötigt, die je nach Anwendung und Frequenzbereich separat erhältlich sein können.
Welche Vorteile bietet die 4-Kanal-Architektur gegenüber einem 2-Kanal-Gerät?
Die 4-Kanal-Architektur ermöglicht die gleichzeitige Erfassung und Darstellung von bis zu vier unabhängigen Signalpfaden. Dies ist essenziell für die Analyse von komplexen Schaltungen, die Untersuchung von Timing-Beziehungen zwischen mehreren Signalen oder die Verfolgung von Busprotokollen, was mit einem 2-Kanal-Gerät nicht oder nur eingeschränkt möglich wäre.
