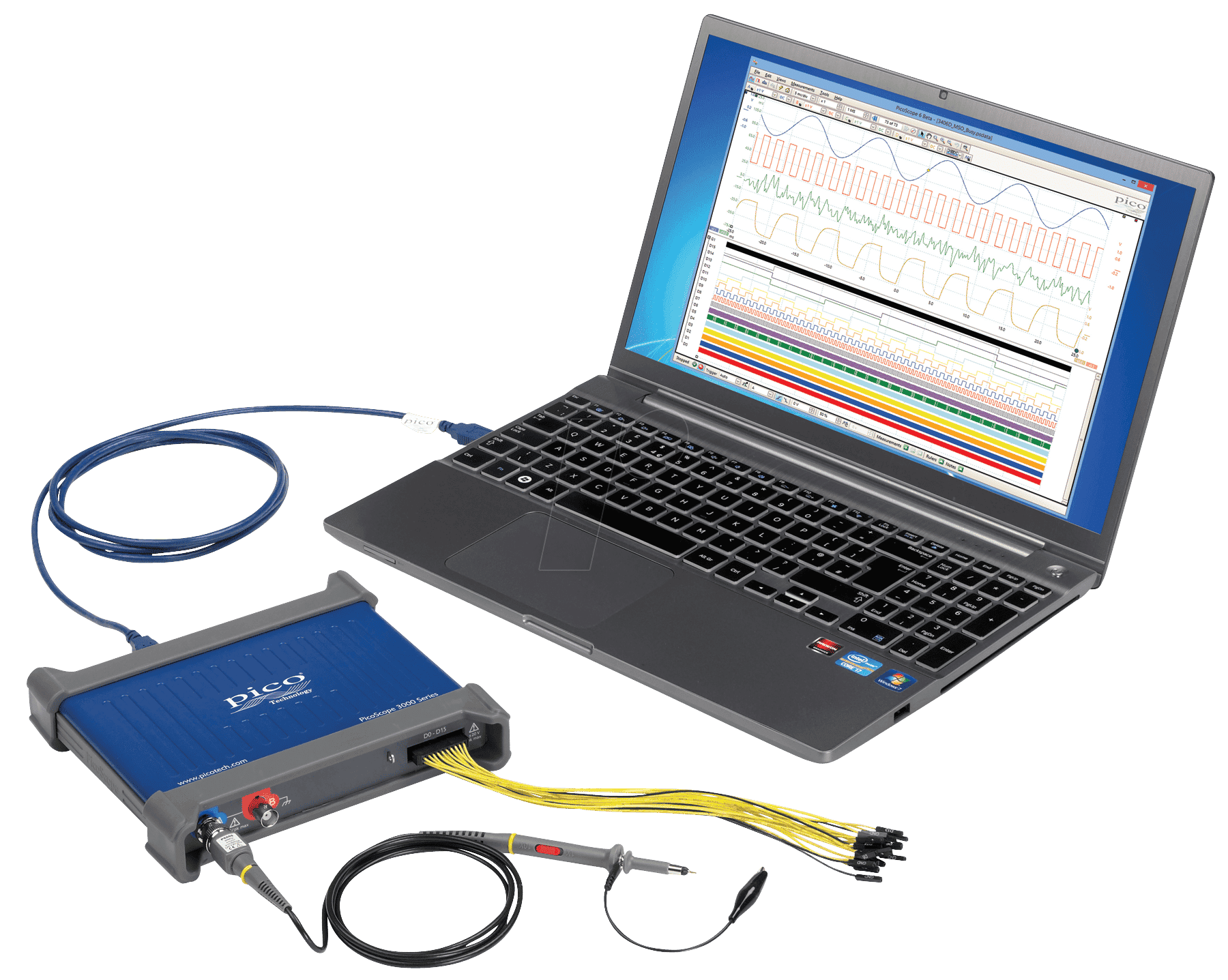

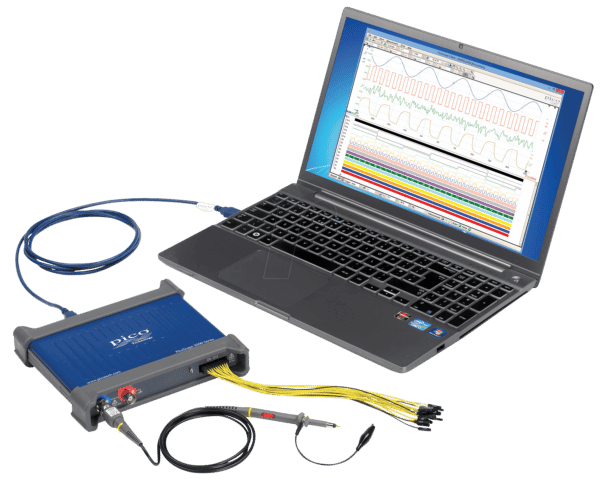

Präzision und Vielseitigkeit für anspruchsvolle Messtechnik: Das PS 3206D MSO USB-Oszilloskop
Für Ingenieure, Techniker und fortgeschrittene Hobbyisten, die komplexe elektronische Schaltungen analysieren und debuggen müssen, bietet das PS 3206D MSO USB-Oszilloskop eine unverzichtbare Lösung. Es adressiert die Herausforderung, sowohl analoge als auch digitale Signale simultan und präzise zu erfassen und zu interpretieren, eine Aufgabe, die mit herkömmlichen Oszilloskopen oft umständlich oder unmöglich ist.
Warum das PS 3206D MSO die überlegene Wahl ist
Im Gegensatz zu Standard-Oszilloskopen, die sich oft nur auf analoge Signalmessung beschränken, integriert das PS 3206D MSO die Leistungsfähigkeit eines Mixed-Signal-Oszilloskops (MSO) mit einem integrierten Arbitrary Waveform Generator (AWG). Diese Synergie ermöglicht ein ganzheitliches Verständnis von Schaltungsdesigns, beschleunigt den Entwicklungsprozess und minimiert Fehlerquellen. Die hohe Bandbreite von 200 MHz und die zwei vollwertigen analogen Kanäle garantieren detailreiche Einblicke in schnelle Signalverläufe, während die digitalen Kanäle parallel zur Analyse von Bussystemen und digitalen Logikzuständen genutzt werden können. Die nahtlose Integration mit dem PC über USB bietet zudem flexible Anzeige-, Analyse- und Speicheroptionen.
Leistungsstarke Kernfunktionen für Ihre Messtechnik
Das PS 3206D MSO definiert die Möglichkeiten von USB-Oszilloskopen neu durch eine Kombination aus fortschrittlichen Hardware- und Software-Features:
- Mixed-Signal-Analyse: Die Fähigkeit, gleichzeitig analoge und digitale Signale zu erfassen, ist entscheidend für das Debugging komplexer Systeme wie Mikrocontroller-basierter Schaltungen, Bussysteme (I2C, SPI, UART) oder digitaler Schnittstellen.
- Hohe Bandbreite und Abtastrate: Mit 200 MHz Bandbreite und einer maximalen Abtastrate von 1 GSa/s können selbst schnelle Signaltransienten detailreich abgebildet werden, um präzise Messungen und Analysen durchzuführen.
- Integrierter Arbitrary Waveform Generator (AWG): Der integrierte AWG mit einer Ausgangsfrequenz von bis zu 25 MHz generiert präzise Testsignale für Stimulus-Response-Tests, Kalibrierungen und die Simulation von Signalformen, was die Diagnose und Entwicklung erheblich erleichtert.
- Zwei analoge Kanäle: Die beiden unabhängigen analogen Kanäle mit hoher Auflösung ermöglichen den Vergleich und die Korrelation von zwei unterschiedlichen analogen Signalpfaden.
- Erweiterte Trigger-Modi: Umfangreiche Trigger-Optionen, einschließlich Flankentriggern, Pulsbreitentriggern, Video-Triggern und alternierenden Triggern, erlauben die Isolierung spezifischer Ereignisse im Signalverlauf.
- PC-basierte Steuerung und Analyse: Die intuitive Steuerungssoftware für Windows ermöglicht eine komfortable Bedienung, leistungsstarke Analysewerkzeuge, Datenspeicherung und die Erstellung von Berichten.
Technische Spezifikationen im Detail
Das PS 3206D MSO ist für professionelle Anwendungen konzipiert und bietet eine beeindruckende technische Ausstattung:
| Merkmal | Spezifikation |
|---|---|
| Modell | PS 3206D MSO |
| Typ | USB Mixed-Signal-Oszilloskop mit AWG |
| Anzahl analoger Kanäle | 2 |
| Bandbreite analoger Kanäle | 200 MHz |
| Maximale Abtastrate (pro Kanal) | 1 GSa/s |
| Vertikale Auflösung | 8 Bit |
| Eingangskopplung | DC, AC, GND |
| Speichertiefe | Bis zu 56 Mpts pro Kanal (bei Nutzung der schnellen Abtastraten auf Kosten der Kanalanzahl) |
| AWG Ausgangsfrequenz | Bis zu 25 MHz |
| AWG Wellenformen | Sinus, Rechteck, Dreieck, Puls, Rauschen, Exponentiell An/Ab, Harmonisch |
| Schnittstelle | USB 2.0 |
| Abmessungen (BxHxT) | ca. 230 mm x 180 mm x 80 mm (Gerätegehäuse) |
| Gewicht | ca. 1,2 kg (Netzteil separat) |
| Betriebssystemkompatibilität | Windows (aktuellste Versionen empfohlen) |
Einsatzgebiete und Anwendungsfälle
Die Vielseitigkeit des PS 3206D MSO ermöglicht eine breite Palette von Anwendungen in verschiedenen technischen Disziplinen:
- Entwicklung und Debugging von Embedded Systems: Analyse von Mikrocontroller-Kommunikation (SPI, I2C, UART), Timing-Diagrammen und Fehlerzuständen.
- Automobil-Elektronik: Untersuchung von CAN-Bussen, LIN-Bussen und anderen Kommunikationsprotokollen im Fahrzeugnetzwerk.
- Industrielle Automatisierung: Überwachung und Analyse von Steuerungssignalen, Sensorik und Aktoren in industriellen Anlagen.
- Audio- und Videotechnik: Debugging von Signalpfaden und Überprüfung von Signalintegrität in komplexen AV-Systemen.
- Forschung und Lehre: Als leistungsfähiges Werkzeug für elektronische Schaltungslabore und anspruchsvolle Studienprojekte.
- General Purpose Debugging: Diagnose und Analyse von analogen und digitalen Signalen in nahezu jeder elektronischen Schaltung.
Fortschrittliche Software und Benutzerfreundlichkeit
Die mitgelieferte PC-Software für das PS 3206D MSO ist das Herzstück seiner Benutzerfreundlichkeit und Analysefähigkeiten. Sie bietet:
- Intuitive Benutzeroberfläche: Eine klare und übersichtliche Darstellung der Messdaten, vergleichbar mit bewährten Desktop-Oszilloskopen.
- Leistungsstarke Messfunktionen: Automatische Messungen von Parametern wie Amplitude, Frequenz, Periode, Anstiegszeit und RMS-Werten.
- FFT-Analyse: Schnelle Fourier-Transformation zur Frequenzanalyse von Signalen, unerlässlich zur Identifizierung von Störungen und unerwünschten Frequenzkomponenten.
- Serienbus-Dekodierung: Integrierte Dekodierungsfunktionen für gängige serielle Protokolle, die das Verständnis komplexer Datenströme erheblich vereinfachen.
- Speicher- und Wiedergabefunktionen: Möglichkeit zur Speicherung von Messergebnissen und Signalverläufen für spätere Analysen oder zur Dokumentation.
- Anpassbare Anzeige: Flexible Konfiguration der Anzeigeoptionen, um den individuellen Bedürfnissen des Benutzers gerecht zu werden.
Konstruktion und Zuverlässigkeit
Das PS 3206D MSO ist robust konstruiert, um den Anforderungen professioneller Umgebungen standzuhalten. Das Gehäuse aus hochwertigem Kunststoff schützt die empfindliche Elektronik vor mechanischen Einwirkungen und statischer Aufladung. Die durchdachte interne Architektur sorgt für eine effiziente Wärmeableitung und gewährleistet somit auch bei längerem Einsatz eine stabile und zuverlässige Performance. Die Anschlüsse sind auf Langlebigkeit ausgelegt und bieten eine sichere Verbindung für Messleitungen und die USB-Verbindung zum PC.
FAQ – Häufig gestellte Fragen zu PS 3206D MSO – USB-Oszilloskop, Mixed-Signal, 200 MHz, 2 Kanäle + AWG
Kann das PS 3206D MSO auch digitale Signale erfassen?
Ja, das PS 3206D MSO ist ein Mixed-Signal-Oszilloskop (MSO). Es verfügt über zusätzliche digitale Eingangskanäle (typischerweise 8), die es ermöglichen, digitale Logikzustände simultan zu analogen Signalen zu erfassen und zu analysieren. Dies ist entscheidend für das Debugging von Systemen, die sowohl analoge als auch digitale Komponenten beinhalten.
Welche Vorteile bietet der integrierte Arbitrary Waveform Generator (AWG)?
Der integrierte AWG ermöglicht es Ihnen, benutzerdefinierte Testsignale zu generieren. Dies ist äußerst nützlich für Stimulus-Response-Tests, die Simulation von Signalbedingungen, die Kalibrierung von Messgeräten oder das Testen von Schaltungen unter spezifischen Lastbedingungen, ohne dass ein separates Signalgeneratorsystem erforderlich ist.
Wie wird das Oszilloskop mit dem Computer verbunden und gesteuert?
Die Verbindung zum Computer erfolgt über eine USB-Schnittstelle. Die mitgelieferte PC-Software ermöglicht die Steuerung aller Funktionen des Oszilloskops, die Anzeige der Messdaten in Echtzeit, die Durchführung von Analysen, das Speichern von Messergebnissen und die Erstellung von Berichten.
Ist die Software für das Oszilloskop auch mit älteren Windows-Versionen kompatibel?
Die Software ist primär für aktuelle Windows-Betriebssysteme optimiert. Wir empfehlen die Verwendung der neuesten verfügbaren Windows-Version für die beste Leistung und Kompatibilität. Details zur Kompatibilität mit spezifischen älteren Versionen finden Sie in der Produktdokumentation.
Wie lange dauert typischerweise die Signalaufnahme und -analyse?
Die Dauer der Signalaufnahme hängt von der eingestellten Speichertiefe, der Abtastrate und der Komplexität des zu analysierenden Signals ab. Die Analysefunktionen, einschließlich FFT und automatischer Messungen, laufen in der Regel sehr schnell, abhängig von der Leistung des Host-Computers.
Ist das PS 3206D MSO für den professionellen Einsatz im Labor geeignet?
Ja, mit seiner Bandbreite von 200 MHz, den Mixed-Signal-Fähigkeiten und dem integrierten AWG ist das PS 3206D MSO hervorragend für den professionellen Einsatz in Entwicklungslaboren, Service-Werkstätten und für anspruchsvolle Hobbyisten geeignet, die präzise und vielseitige Messtechnik benötigen.
Welche Art von digitalen Signalen kann das Oszilloskop dekodieren?
Die mitgelieferte Software bietet in der Regel Dekodierungsfunktionen für gängige serielle Protokolle wie I2C, SPI und UART. Die genaue Liste der unterstützten Protokolle kann je nach Software-Version variieren und sollte in der Produktdokumentation eingesehen werden.
