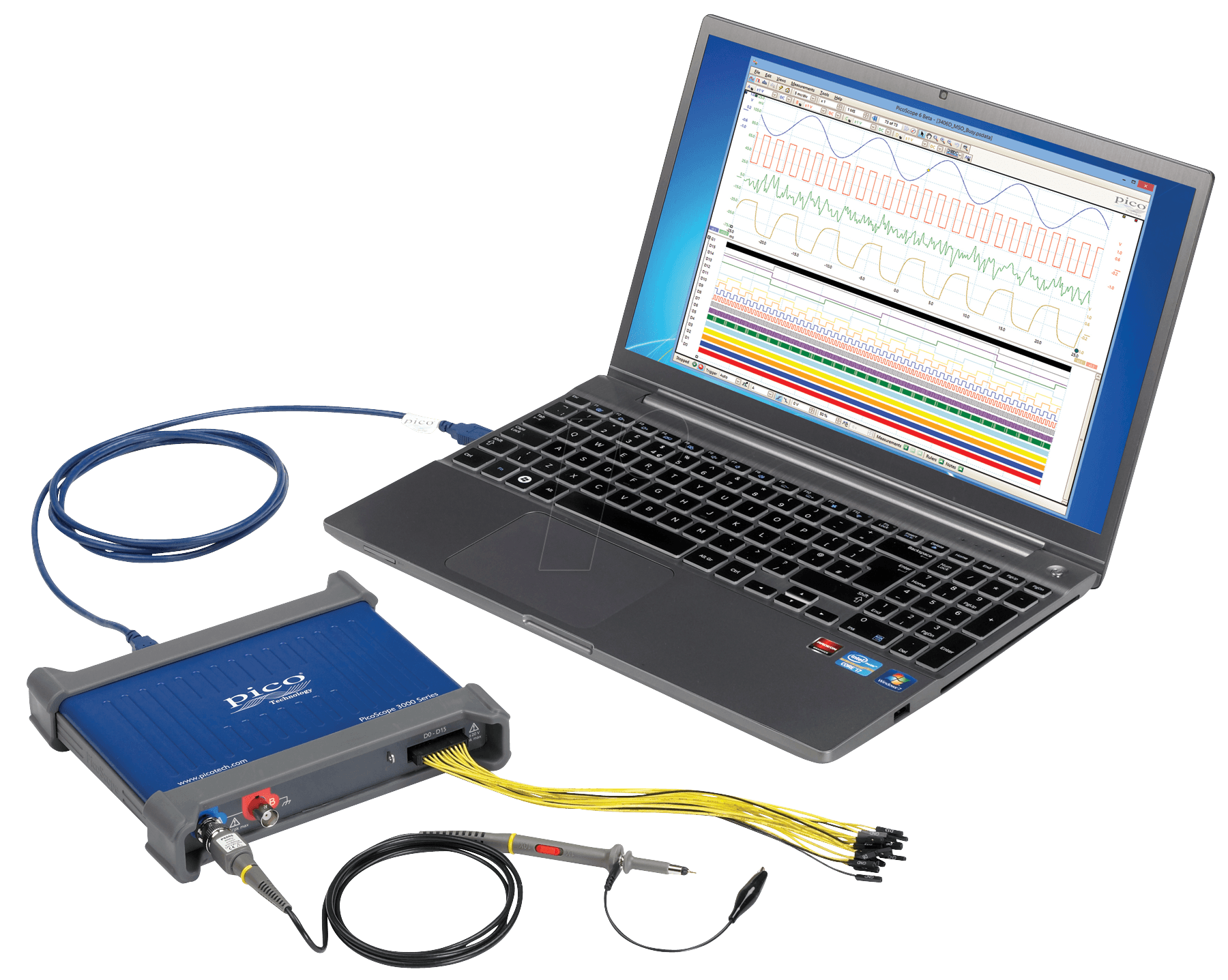

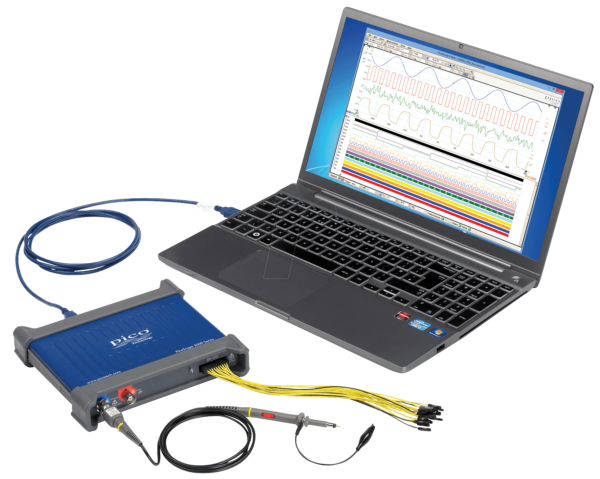

Das PS 3205D MSO – Ihr Schlüssel zu präziser Signalmessung und -analyse
Für Entwickler, Ingenieure und Technikbegeisterte, die sich mit komplexen Schaltungen und digitalen/analogen Signalen auseinandersetzen, stellt die genaue Darstellung und Analyse von elektrischen Vorgängen eine zentrale Herausforderung dar. Das PS 3205D MSO – ein USB-Oszilloskop mit Mixed-Signal-Fähigkeiten, 100 MHz Bandbreite und 2 Kanälen inklusive integriertem AWG – löst dieses Problem, indem es eine umfassende und vielseitige Plattform für die Messtechnik bietet. Es ist die ideale Lösung für alle, die über die Möglichkeiten eines reinen Analog-Oszilloskops hinausgehen und gleichzeitig die Flexibilität einer modernen USB-basierten Geräteintegration wünschen.
Umfassende Signalintegrität mit Mixed-Signal-Funktionalität
Das PS 3205D MSO zeichnet sich durch seine Mixed-Signal-Oszilloskop (MSO)-Fähigkeiten aus. Dies bedeutet, dass es nicht nur analoge Spannungsverläufe präzise erfasst, sondern gleichzeitig auch digitale Logiksignale interpretieren und analysieren kann. Diese duale Erfassungsfähigkeit ist entscheidend für die Fehlersuche und Verifizierung in modernen elektronischen Systemen, die oft eine komplexe Interaktion zwischen analogen und digitalen Komponenten aufweisen. Die nahtlose Integration beider Signalarten in einer einzigen Ansicht ermöglicht ein tieferes Verständnis des Systemverhaltens und beschleunigt den Entwicklungsprozess erheblich. Im Vergleich zu einem reinen Analog-Oszilloskop bietet das MSO-Konzept einen erheblichen Mehrwert, indem es die Analyse von Timing-Beziehungen zwischen analogen und digitalen Signalen vereinfacht und beschleunigt.
Leistungsstarke Spezifikationen für anspruchsvolle Anwendungen
Mit einer Bandbreite von 100 MHz und zwei hochauflösenden Eingangskanälen ist das PS 3205D MSO bestens gerüstet, um eine breite Palette von Signalen zu erfassen und zu analysieren. Die Abtastrate ermöglicht die detaillierte Darstellung selbst schneller Signalflanken und hochfrequenter Vorgänge. Die hohe Auflösung der Wandler sorgt für eine präzise Darstellung von Signalnuancen, was für die Identifizierung von unerwünschtem Rauschen, Jitter oder Verzerrungen unerlässlich ist. Diese technischen Spezifikationen positionieren das Gerät als eine leistungsstarke Lösung für professionelle Anwendungen in der Industrie, Forschung und Lehre.
Integrierter Arbitrary Waveform Generator (AWG) für vielseitige Tests
Ein herausragendes Merkmal des PS 3205D MSO ist der integrierte Arbitrary Waveform Generator (AWG). Dies erweitert die Funktionalität des Geräts von einem reinen Messinstrument zu einer kompletten Test- und Simulationsplattform. Mit dem AWG können Sie benutzerdefinierte Signalformen generieren, um Ihre Schaltungen unter realistischen Bedingungen zu testen. Ob Sinus-, Rechteck-, Dreieck- oder komplexe benutzerdefinierte Signale – der AWG bietet die Flexibilität, eine Vielzahl von Testmustern zu erzeugen. Dies ist besonders wertvoll für die Charakterisierung von Systemkomponenten, die Simulation von Ausfallszenarien oder die Erzeugung von Referenzsignalen für Vergleiche.
Vorteile des PS 3205D MSO im Überblick
- Dual-Signal-Erfassung: Gleichzeitige Analyse von analogen und digitalen Signalen für ein vollständiges Systemverständnis.
- Hohe Bandbreite: 100 MHz für die präzise Erfassung schneller Signale und komplexer Wellenformen.
- Integrierter AWG: Generieren Sie benutzerdefinierte Testsignale zur umfassenden Schaltungscharakterisierung.
- USB-Konnektivität: Einfache Anbindung an PCs und Laptops für erweiterte Datenanalyse und Speicherung.
- Kompaktes Design: Platzsparend und ideal für Werkstätten mit begrenztem Platzangebot.
- Intuitive Bedienung: Moderne Benutzeroberfläche für effizientes Arbeiten und schnelle Einarbeitung.
- Kosteneffizient: Bietet die Funktionalität mehrerer spezialisierter Geräte zu einem attraktiven Preis.
Technische Spezifikationen im Detail
| Kategorie | Merkmal |
|---|---|
| Kanäle | 2 analoge Kanäle + 8 digitale Kanäle (MSO) |
| Bandbreite | 100 MHz (-3 dB) |
| Abtastrate (analog) | Bis zu 500 MS/s pro Kanal |
| Auflösung (ADC) | 8 Bit |
| Speichertiefe | Bis zu 1 Mpts pro Kanal |
| Trigger-Modi | Edge, Pulse, Video, Pattern, Serial (optional) |
| AWG-Funktionen | Sinus, Rechteck, Dreieck, Sägezahn, Puls, Rauschen, Arbitrary |
| AWG-Ausgabe | 1 Kanal, bis zu 25 MHz Ausgangsfrequenz |
| Konnektivität | USB 2.0 |
| Stromversorgung | USB-Bus-betrieben |
| Abmessungen (B x H x T) | Ca. 180 x 120 x 30 mm (ohne Zubehör) |
| Gewicht | Leicht, ideal für mobile Einsätze |
| Gehäusematerial | Hochwertiger ABS-Kunststoff für Robustheit und Langlebigkeit |
| Display | Anbindung an externen Monitor über PC-Software |
Anwendungsbereiche und Einsatzmöglichkeiten
Das PS 3205D MSO ist ein vielseitiges Instrument, das in einer Vielzahl von Anwendungsbereichen eingesetzt werden kann:
- Entwicklung und Verifikation von Embedded Systems: Debugging von Mikrocontrollern, Analyse von Kommunikationsprotokollen (z.B. SPI, I2C) und Timing-Beziehungen.
- Automobil- und Industrieanwendungen: Untersuchung von Bussystemen, Diagnose von Sensoren und Aktoren, Fehleranalyse in Steuergeräten.
- Forschung und Lehre: Demonstration komplexer Schaltungskonzepte, praktische Ausbildung in Messtechnik und Signalverarbeitung.
- Hobby-Elektronik und Maker-Projekte: Professionelle Analyse und Fehlerbehebung für anspruchsvolle Projekte.
- Prüfung und Kalibrierung: Verifikation von elektronischen Komponenten und Systemen auf Einhaltung von Spezifikationen.
Die Fähigkeit, sowohl analoge als auch digitale Signale gleichzeitig zu erfassen, macht das PS 3205D MSO zu einem unverzichtbaren Werkzeug für jeden, der sich mit der Entwicklung und Wartung moderner elektronischer Geräte beschäftigt.
Erweiterte Analysefunktionen durch PC-Software
Die wahre Stärke des PS 3205D MSO liegt in seiner Integration mit leistungsstarker PC-Software. Diese Software ermöglicht eine intuitive Bedienung, erweiterte Analysemöglichkeiten und eine einfache Datenspeicherung. Funktionen wie FFT-Analyse (Fast Fourier Transform) zur Frequenzbereichsanalyse, Trigger-Optionen für komplexe Ereignisdetektion und die Möglichkeit, Messungen über längere Zeiträume aufzuzeichnen, werden durch die PC-Anbindung realisiert. Die grafische Darstellung der Signale auf einem großen Monitor erleichtert die Interpretation und fördert das Verständnis von komplexen Signalverläufen. Zudem ermöglicht die Software die einfache Erstellung und Übertragung von benutzerdefinierten Wellenformen für den integrierten AWG.
Präzision und Zuverlässigkeit für professionelle Ergebnisse
Bei Lan.de legen wir größten Wert auf die Qualität und Zuverlässigkeit der von uns angebotenen Produkte. Das PS 3205D MSO erfüllt diese hohen Standards durch seine robuste Konstruktion, präzisen Komponenten und die kontinuierliche Weiterentwicklung der zugehörigen Software. Die Verwendung von hochwertigen Bauteilen gewährleistet eine langjährige und zuverlässige Leistung, auch unter anspruchsvollen Bedingungen. Die präzise Kalibrierung ab Werk und die Möglichkeit zur Selbstkalibrierung stellen sicher, dass Sie jederzeit akkurate Messergebnisse erhalten, auf die Sie sich verlassen können.
FAQ – Häufig gestellte Fragen zu PS 3205D MSO – USB-Oszilloskop, Mixed-Signal, 100 MHz, 2 Kanäle + AWG
Kann das Oszilloskop auch digitale Signale anzeigen?
Ja, das PS 3205D MSO ist ein Mixed-Signal-Oszilloskop (MSO). Es verfügt über zusätzliche digitale Kanäle, die es ermöglichen, digitale Logiksignale parallel zu den analogen Signalen zu erfassen und anzuzeigen.
Welche maximale Frequenz kann das Oszilloskop messen?
Das Oszilloskop hat eine Bandbreite von 100 MHz. Das bedeutet, es kann analoge Signale mit Frequenzen bis zu 100 MHz präzise erfassen und darstellen.
Ist ein externer Stromanschluss für das Oszilloskop erforderlich?
Nein, das PS 3205D MSO wird über den USB-Anschluss mit Strom versorgt. Dies macht es sehr flexibel und einfach zu bedienen, da keine zusätzliche Stromquelle benötigt wird.
Was ist der Vorteil eines integrierten Arbitrary Waveform Generators (AWG)?
Der integrierte AWG ermöglicht es Ihnen, benutzerdefinierte Signalformen zu generieren, um Ihre Schaltungen zu testen. Dies ist nützlich für die Simulation, die Charakterisierung von Komponenten und die Erzeugung von Referenzsignalen.
Ist die PC-Software für das Oszilloskop im Lieferumfang enthalten?
Ja, die PC-Software zur Steuerung des Oszilloskops, zur Datenanalyse und Speicherung ist im Lieferumfang enthalten und kann kostenlos heruntergeladen werden.
Wie viele analoge Kanäle hat das Oszilloskop?
Das PS 3205D MSO verfügt über zwei analoge Eingangskanäle für die Erfassung von Spannungsverläufen.
Für wen ist dieses Oszilloskop am besten geeignet?
Dieses Oszilloskop ist ideal für Ingenieure, Entwickler, Techniker und fortgeschrittene Hobbyisten, die eine leistungsstarke und vielseitige Lösung für die Analyse von analogen und digitalen Signalen benötigen, insbesondere in Bereichen wie Embedded Systems, Kommunikationstechnik und Leistungselektronik.
