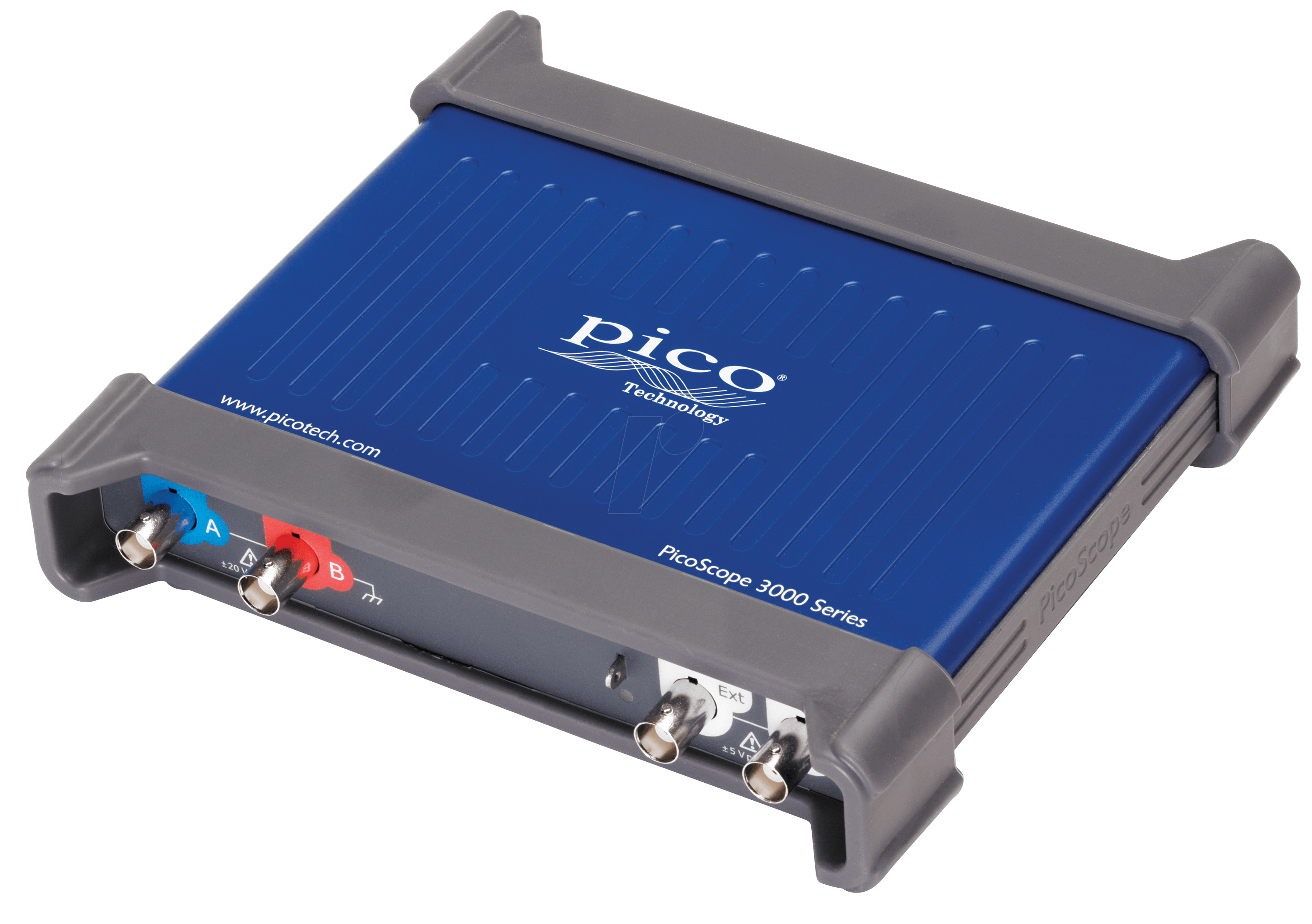

PS 3204D – USB-Oszilloskop 70 MHz, 2 Kanäle + AWG: Präzise Analyse für Entwickler und Techniker
Das PS 3204D USB-Oszilloskop mit 70 MHz Bandbreite und zwei unabhängigen Kanälen, erweitert um eine integrierte Arbiträrfunktionsgenerator (AWG)-Einheit, ist die ideale Lösung für Ingenieure, Techniker und Hobbyisten, die eine präzise und flexible Signalanalyse benötigen. Dieses leistungsstarke Instrument ermöglicht die detaillierte Untersuchung von elektrischen Signalen in Echtzeit, die Fehlersuche in komplexen Schaltungen und die Verifikation von Schaltungsimplementierungen, was es zu einem unverzichtbaren Werkzeug für die professionelle Entwicklung und Forschung macht.
Maximale Leistung für anspruchsvolle Messaufgaben
Das PS 3204D setzt neue Maßstäbe in der Signaldiagnostik durch seine Kombination aus hoher Bandbreite, exzellenter Abtastrate und der zusätzlichen Funktionalität eines AWG. Diese Synergie ermöglicht es Ihnen, selbst feinste Signaldetails zu erfassen und gleichzeitig präzise Testsignale zu generieren. Im Gegensatz zu einfacheren Oszilloskopen, die oft nur eine begrenzte Bandbreite oder fehlende Signalgenerierungsfähigkeiten aufweisen, bietet das PS 3204D eine umfassende Plattform für ein breites Spektrum von anspruchsvollen Messaufgaben. Die digitale Signalverarbeitung (DSP) sorgt für eine herausragende Bildwiederholrate und eine reduzierte Rauschbasis, was zu zuverlässigeren und reproduzierbareren Messergebnissen führt. Die Anbindung via USB ermöglicht zudem eine nahtlose Integration in Ihren Arbeitsablauf, mit einfacher Datenübertragung und Fernsteuerungsoptionen, die in modernen Entwicklungsumgebungen unerlässlich sind.
Innovative Technologie für überlegene Signalintegrität
Die Kernkompetenz des PS 3204D liegt in seiner fortschrittlichen Technologie, die auf höchste Signalintegrität ausgelegt ist. Mit einer Abtastrate von bis zu 1 GSa/s pro Kanal werden auch hochfrequente Signalanteile akkurat erfasst und dargestellt. Die vertikale Auflösung von 8 Bit liefert detaillierte Amplitudenmessungen, während die Triggerfunktionen (Edge, Pulse, Video, Slope, Pattern) eine präzise Erfassung spezifischer Signalereignisse ermöglichen. Die integrierte AWG-Funktion mit einer Ausgangsfrequenz von bis zu 25 MHz und diversen Standard- und Arbiträrformen ist ein entscheidender Vorteil. Sie erlaubt die Generierung komplexer Testsignale, die für die Charakterisierung von Komponenten und Systemen unerlässlich sind. Dies eliminiert die Notwendigkeit eines separaten Funktionsgenerators, optimiert den Platz auf Ihrem Schreibtisch und vereinfacht Ihre Testaufbauten.
Vielseitige Einsatzmöglichkeiten in der Praxis
Die Flexibilität des PS 3204D eröffnet zahlreiche Anwendungsbereiche:
- Entwicklung und Verifikation von digitalen und analogen Schaltungen: Präzise Analyse von Logikpegeln, Timing-Verhalten und analogen Signalformen.
- Fehlersuche und Debugging: Lokalisieren von Problemen in komplexen elektronischen Systemen durch detaillierte Signalanalyse.
- Automobil- und Kommunikationstechnik: Untersuchung von Bussignalen und Hochfrequenzschaltungen.
- Bildung und Forschung: Ideales Werkzeug für Lehre und experimentelle Forschung durch seine Benutzerfreundlichkeit und Funktionalität.
- Test und Qualitätssicherung: Verifikation der Spezifikationen von elektronischen Bauteilen und Systemen.
- Prototypenentwicklung: Schnelle Iteration und Validierung von neuen Schaltungsdesigns.
Herausragende Merkmale des PS 3204D
Das PS 3204D zeichnet sich durch eine Reihe von Merkmalen aus, die es zu einer erstklassigen Wahl machen:
- Hohe Bandbreite von 70 MHz: Ermöglicht die Analyse schneller Signale.
- Zwei unabhängige analoge Kanäle: Zur simultanen Beobachtung und zum Vergleich von Signalen.
- Integrierter Arbiträrfunktionsgenerator (AWG): Generiert Standard- und benutzerdefinierte Signalformen bis 25 MHz.
- Hohe Abtastrate: Bis zu 1 GSa/s pro Kanal für detailreiche Signalaufnahme.
- Umfangreiche Triggerfunktionen: Für präzises Erfassen von Signalereignissen.
- USB-Konnektivität: Für einfache Datenübertragung und Fernsteuerung.
- Kompaktes und robustes Design: Ideal für Labor und Werkstatt.
- Intuitive Benutzeroberfläche: Ermöglicht schnelles Einarbeiten und effizientes Arbeiten.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | PS 3204D – USB-Oszilloskop |
| Bandbreite | 70 MHz |
| Anzahl der Kanäle | 2 analoge Kanäle |
| Abtastrate (maximal pro Kanal) | 1 GSa/s |
| Vertikale Auflösung | 8 Bit |
| Speichertiefe | Anpassungsfähig über PC-Software (typisch für USB-Oszilloskope, um die Datenübertragungsrate zu optimieren und Flexibilität zu bieten) |
| AWG Ausgangsfrequenz | Bis zu 25 MHz |
| AWG Signalformen | Sinus, Rechteck, Dreieck, Puls, Rauschen, Exponentiell an/abfallend, Sinus (halbe Periode), benutzerdefinierte Arbiträrformen |
| Trigger-Typen | Edge, Pulse Width, Video, Slope, Pattern, Alternating, Serial Bus (optional) |
| Schnittstellen | USB 2.0 |
| Stromversorgung | Über USB (für den Betrieb und die Stromversorgung des Oszilloskops) |
| Gehäusematerial | Robustes ABS-Kunststoffgehäuse mit stoßdämpfenden Elementen für Langlebigkeit im Einsatz. |
| Display | (Kein integriertes Display – Betrieb erfolgt über PC-Software) |
| Software | Umfassende PC-Software für Steuerung, Anzeige, Analyse und Datenspeicherung (kompatibel mit Windows, macOS, Linux). Bietet erweiterte Analysefunktionen wie FFT, Maskentest und mehr. |
FAQ – Häufig gestellte Fragen zu PS 3204D – USB-Oszilloskop, 70 MHz, 2 Kanäle + AWG
Benötigt das PS 3204D eine externe Stromversorgung?
Nein, das PS 3204D wird ausschließlich über die USB-Verbindung mit Strom versorgt. Dies vereinfacht die Einrichtung und macht es besonders portabel.
Ist die mitgelieferte Software mit allen Betriebssystemen kompatibel?
Die Software für das PS 3204D ist in der Regel für die gängigsten Betriebssysteme wie Windows, macOS und Linux verfügbar. Bitte überprüfen Sie die genauen Spezifikationen des Herstellers für die aktuellste Kompatibilitätsliste.
Wie gut ist die Signalgenauigkeit des integrierten AWG?
Der integrierte Arbiträrfunktionsgenerator bietet eine hohe Signalgenauigkeit und Flexibilität mit einer Ausgangsfrequenz von bis zu 25 MHz. Die Präzision der generierten Signale ist für die meisten professionellen Test- und Entwicklungsanwendungen mehr als ausreichend.
Kann ich mit dem PS 3204D auch digitale Signale analysieren?
Das PS 3204D ist primär ein analoges Oszilloskop. Es eignet sich hervorragend zur Analyse analoger Signale und kann für die Anzeige von digitalen Pegeln genutzt werden. Für dedizierte digitale Signalanalyse (z.B. Protokollanalyse) sind spezielle Logikanalysatoren erforderlich.
Welche Arten von Messungen kann ich mit dem PS 3204D durchführen?
Mit dem PS 3204D können Sie eine breite Palette von Messungen durchführen, darunter Spannungsverläufe, Frequenzen, Perioden, Amplituden, Anstiegs- und Abfallzeiten, Phasenverschiebungen und vieles mehr. Die umfassende Triggerfunktion ermöglicht die präzise Erfassung spezifischer Signalereignisse.
Wie unterscheidet sich das PS 3204D von einem Desktop-Oszilloskop?
Der Hauptunterschied liegt in der Stromversorgung und der Anzeige. Während Desktop-Oszilloskope über ein eigenes Display verfügen und eine separate Stromversorgung benötigen, wird das PS 3204D über USB betrieben und seine Benutzeroberfläche und Anzeige werden über einen angeschlossenen PC realisiert. Dies macht es kompakter, portabler und oft kostengünstiger.
Bietet das Gerät Funktionen zur automatischen Messung?
Ja, die mitgelieferte PC-Software des PS 3204D bietet typischerweise eine Vielzahl von automatischen Messfunktionen. Diese erlauben die schnelle und einfache Ermittlung von Schlüsselparametern des gemessenen Signals wie Spitzenwerte, Effektivwerte, Mittelwerte, Frequenz und mehr.
