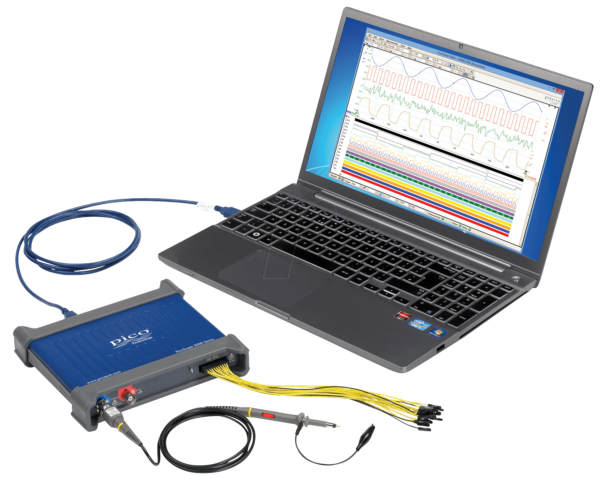

PS 3204D MSO – Ihr professionelles Mixed-Signal-Oszilloskop für komplexe Messaufgaben
Sie suchen nach einem leistungsstarken Werkzeug, um digitale und analoge Signale gleichzeitig zu analysieren und komplexe Schaltungen effizient zu debuggen? Das PS 3204D MSO – USB-Oszilloskop mit Mixed-Signal-Fähigkeiten, 70 MHz Bandbreite und zwei Kanälen plus integriertem Arbitrary Waveform Generator (AWG) ist die ideale Lösung für Ingenieure, Entwickler und fortgeschrittene Hobbyisten, die Präzision und Vielseitigkeit in ihren Messungen benötigen. Dieses Gerät kombiniert die Funktionalität eines hochmodernen Oszilloskops mit den Möglichkeiten eines Signalgenerators, um Ihnen eine umfassende Plattform für die Analyse und Verifikation Ihrer elektronischen Designs zu bieten.
Überlegene Signalintegrität und Mixed-Signal-Analyse
Das PS 3204D MSO hebt sich von herkömmlichen Oszilloskopen durch seine herausragenden Mixed-Signal-Fähigkeiten ab. Während Standardlösungen oft nur analoge Signale erfassen, ermöglicht Ihnen dieses Gerät, digitale Busse und analoge Wellenformen simultan zu beobachten und zu korrelieren. Mit einer Bandbreite von 70 MHz können Sie auch schnell wechselnde Signale präzise erfassen und analysieren. Die zwei Kanäle bieten ausreichend Flexibilität für die meisten gängigen Messaufgaben, und die hohe Abtastrate sorgt für eine detailgetreue Darstellung der Signale. Diese Kombination ermöglicht es Ihnen, Timing-Beziehungen zwischen digitalen und analogen Komponenten zu verstehen und systematisch Fehler in komplexen Systemen zu lokalisieren, was mit reinen Analog-Oszilloskopen oft nur mit erheblichem Aufwand möglich wäre.
Umfangreiche Funktionen für professionelle Anwendungen
Die integrierte Arbitrary Waveform Generator (AWG)-Funktion erweitert die Einsatzmöglichkeiten des PS 3204D MSO erheblich. Generieren Sie benutzerdefinierte Signale mit bis zu 25 MHz, um Ihre Schaltungen unter realistischen Bedingungen zu testen oder komplexe Stimuli für Prüfzwecke zu erstellen. Dies erspart Ihnen die Notwendigkeit eines separaten Funktionsgenerators und optimiert Ihre Arbeitsabläufe. Die intuitive Benutzeroberfläche und die leistungsfähige Triggerlogik des Oszilloskops erleichtern das Isolieren spezifischer Ereignisse, selbst in stark verrauschten oder komplexen Signalsequenzen.
Schlüsselvorteile des PS 3204D MSO
- Gleichzeitige digitale und analoge Erfassung: Ideal für die Analyse von Steuerungs- und Datensignalen in modernen Embedded-Systemen.
- 70 MHz Bandbreite: Bietet ausreichend Spielraum für die Messung einer breiten Palette von elektronischen Schaltungen.
- Integrierter Arbitrary Waveform Generator (AWG): Ermöglicht die Erzeugung benutzerdefinierter Signalformen bis 25 MHz, was für Tests und Simulationen unerlässlich ist.
- Hohe Abtastrate: Gewährleistet präzise Darstellung von Signaldetails und schnellen Signalverläufen.
- USB-Konnektivität: Ermöglicht einfache Datenerfassung, Speicherung und Analyse auf einem PC, sowie Fernsteuerung des Geräts.
- Intuitive Bedienung: Optimiert für schnelle Einarbeitung und effizientes Arbeiten.
- Robuste Bauweise: Entwickelt für den Dauereinsatz in anspruchsvollen Umgebungen.
Präzision und Leistung für Ihre Entwicklungsarbeit
Das PS 3204D MSO wurde entwickelt, um den Anforderungen moderner Elektronikentwicklung gerecht zu werden. Die Fähigkeit, digitale und analoge Signale gleichzeitig zu visualisieren, ist entscheidend für das Verständnis des Zusammenspiels zwischen Mikrocontrollern, Sensoren und Aktoren in Embedded-Systemen. Die präzise Triggerung auf digitale Bus-Protokolle ermöglicht das schnelle Auffinden von Fehlern in der Kommunikation. Die hohe Auflösung der Analog-zu-Digital-Wandler (ADC) sorgt für eine detaillierte Erfassung auch schwacher Signale, während die leistungsstarke Triggerfunktion das Herauspicken spezifischer Ereignisse selbst in komplexen Signalströmen ermöglicht.
Anwendungsgebiete
Dieses Mixed-Signal-Oszilloskop ist ein unverzichtbares Werkzeug in einer Vielzahl von Bereichen:
- Embedded-System-Entwicklung: Debugging von Mikrocontroller-basierten Systemen, Analyse von Kommunikationsprotokollen (I2C, SPI etc.).
- Digitalelektronik: Untersuchung von Logikschaltungen, Timing-Analyse von digitalen Pfaden.
- Schaltnetzteil-Design: Analyse von Regelkreisen und Anlaufverhalten.
- Automobil-Elektronik: Diagnose von CAN-Bussen und anderen Kommunikationsschnittstellen.
- Industrielle Automatisierung: Überwachung und Fehlerbehebung von Steuerungs- und Messsystemen.
- Ausbildung und Forschung: Ideal für Universitäten und Forschungseinrichtungen, die ein vielseitiges Messgerät benötigen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Oszilloskop-Bandbreite | 70 MHz |
| Anzahl der Kanäle (Oszilloskop) | 2 |
| Anzahl der Kanäle (Logikanalysator) | 8 digitale Kanäle (MSO-Funktion) |
| Abtastrate (maximal pro Kanal) | Bis zu 1 GSa/s (geteilt zwischen Kanälen) |
| Auflösung (ADC) | 8 Bit |
| Speichertiefe (pro Kanal) | Bis zu 1 Mpts |
| AWG-Bandbreite | Bis zu 25 MHz |
| AWG-Ausgabeformen | Sinus, Rechteck, Dreieck, Rampe, Puls, Rauschen, Exponentiell, Sinus (moduliert), benutzerdefinierte Wellenformen |
| Trigger-Modi | Flanke, Pulsbreite, Video, Muster, Reihe, I2C, SPI, UART (für digitale Kanäle) |
| Konnektivität | USB (Gerät und Host) |
| Anzeige | Integrierter TFT-Farbbildschirm |
| Gehäusematerial | Hochwertiger ABS-Kunststoff mit stoßabsorbierenden Gummielementen |
| Abmessungen (ungefähr) | 230 mm x 140 mm x 50 mm |
| Gewicht (ungefähr) | 1,2 kg |
Integration in Ihren Workflow
Die nahtlose Integration des PS 3204D MSO in Ihren bestehenden Workflow wird durch die leistungsfähige USB-Konnektivität ermöglicht. Die mitgelieferte PC-Software erlaubt die Fernsteuerung des Geräts, die Speicherung und Analyse von Messdaten, sowie die Erstellung und Übertragung komplexer AWG-Wellenformen. Dies steigert die Effizienz Ihrer Arbeit erheblich, da Sie auf dem größeren Bildschirm Ihres Computers detailliertere Analysen durchführen und Messberichte einfacher erstellen können. Die Möglichkeit, gespeicherte Messungen zu vergleichen und zu annotieren, unterstützt den Dokumentationsprozess und die Reproduzierbarkeit von Ergebnissen.
Häufig gestellte Fragen zu PS 3204D MSO – USB-Oszilloskop, Mixed-Signal, 70 MHz, 2 Kanäle + AWG
Was bedeutet Mixed-Signal-Oszilloskop (MSO) genau?
Ein Mixed-Signal-Oszilloskop (MSO) ist ein Messgerät, das sowohl analoge als auch digitale Signale gleichzeitig erfassen und anzeigen kann. Dies ist besonders nützlich in modernen elektronischen Systemen, in denen analoge Sensoren und Aktoren mit digitalen Prozessoren und Bussystemen interagieren. Das PS 3204D MSO kombiniert die Funktionalität eines digitalen Speicheroszilloskops mit einem Logikanalysator.
Welche digitalen Bussysteme können mit dem PS 3204D MSO dekodiert werden?
Das PS 3204D MSO unterstützt die Dekodierung gängiger serieller Protokolle wie I2C, SPI und UART direkt auf den digitalen Kanälen. Dies vereinfacht die Analyse von Kommunikationsprotokollen in Embedded-Systemen erheblich, da Sie die Datenströme direkt als Text oder Hexadezimalwerte auf dem Bildschirm sehen können.
Wie leistungsfähig ist der integrierte Arbitrary Waveform Generator (AWG)?
Der integrierte AWG des PS 3204D MSO kann benutzerdefinierte Wellenformen mit einer Frequenz von bis zu 25 MHz erzeugen. Sie können eine Vielzahl von Standardformen auswählen oder eigene Formen definieren und speichern, um Ihre Schaltungen unter spezifischen Bedingungen zu testen oder komplexe Stimuli zu generieren.
Ist das PS 3204D MSO für den Einsatz außerhalb des Labors geeignet?
Dank seiner kompakten Abmessungen, des geringen Gewichts und der robusten Bauweise eignet sich das PS 3204D MSO gut für mobile Einsätze, beispielsweise für Serviceingenieure vor Ort oder für Feldversuche. Die Stromversorgung erfolgt über USB, was die Flexibilität erhöht.
Welche Software wird für die PC-Anbindung benötigt und ist diese im Lieferumfang enthalten?
Ja, eine dedizierte PC-Software zur Fernsteuerung, Datenerfassung und -analyse ist im Lieferumfang des PS 3204D MSO enthalten. Diese Software ermöglicht eine erweiterte Funktionalität und eine komfortablere Bedienung auf einem größeren Bildschirm.
Wie beeinflusst die gemeinsame Nutzung der Abtastrate und Speichertiefe die Leistung zwischen analogen und digitalen Kanälen?
Bei der gleichzeitigen Erfassung von analogen und digitalen Signalen wird die maximale Abtastrate und Speichertiefe zwischen den aktiven analogen und digitalen Kanälen aufgeteilt. Dies ist eine übliche Vorgehensweise bei MSO-Geräten, um die Ressourcen optimal zu nutzen und dennoch aussagekräftige Messungen zu ermöglichen.
Welche Auflösung bietet das Oszilloskop für analoge Messungen?
Das PS 3204D MSO verfügt über einen 8-Bit Analog-zu-Digital-Wandler (ADC). Dies bietet eine ausreichende Auflösung für die meisten allgemeinen Messaufgaben und die Analyse von Signalen im 70-MHz-Frequenzbereich.
