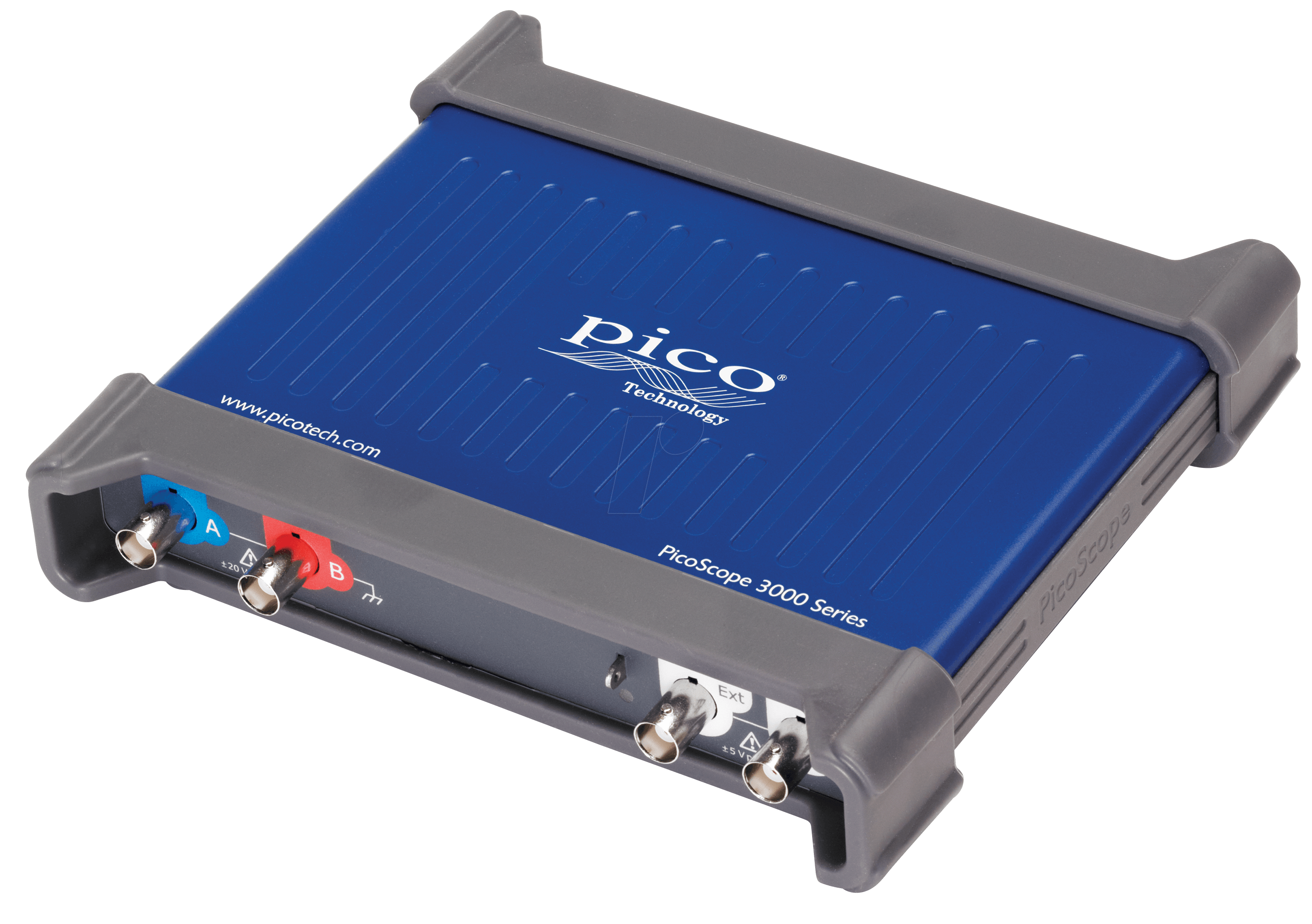

Präzision für Anspruchsvolle: Das PS 3203D USB-Oszilloskop
Wenn Sie in der Elektronikentwicklung, Fehlersuche oder Ausbildung tätig sind und präzise Signalanalysen benötigen, ist das PS 3203D USB-Oszilloskop mit 50 MHz Bandbreite und zwei Kanälen Ihre unverzichtbare Lösung. Es bietet Ihnen die notwendige Leistungsfähigkeit und Flexibilität, um komplexe Signale zu erfassen, zu analysieren und zu verstehen, was Standard-Oszilloskope oft an ihre Grenzen bringt.
Hervorragende Leistung und Vielseitigkeit
Das PS 3203D definiert neue Standards in seiner Klasse durch die Kombination aus hoher Bandbreite, zwei unabhängigen Kanälen und einem integrierten Arbitrary Waveform Generator (AWG). Diese Konfiguration ermöglicht Ihnen nicht nur die detaillierte Untersuchung von analogen Signalen, sondern auch die Generierung von benutzerdefinierten Testsignalen, was es zu einem mächtigen Werkzeug für Entwickler, Techniker und Hobbyisten macht.
Kernfunktionen und Vorteile des PS 3203D
- Hohe Bandbreite (50 MHz): Ermöglicht die präzise Erfassung von Signalen bis zu 50 MHz, unerlässlich für die Analyse moderner elektronischer Schaltungen und digitaler Bussysteme.
- Zwei unabhängige Kanäle: Bieten die Möglichkeit, zwei Signale simultan zu erfassen und zu vergleichen, was die Analyse von Signalinteraktionen und Zeitverschiebungen erheblich erleichtert.
- Integrierter Arbitrary Waveform Generator (AWG): Generieren Sie benutzerdefinierte Wellenformen mit hoher Präzision für umfassende Komponententests und Schaltungscharakterisierungen.
- USB-Konnektivität: Nahtlose Integration in Ihren Workflow durch Anbindung an PCs und Laptops für erweiterte Datenanalyse, Speicherung und Fernsteuerung.
- Hohe Abtastrate: Liefert detaillierte Signaldarstellungen und gewährleistet die Erfassung auch transienter Ereignisse.
- Umfangreiche Trigger-Modi: Bieten flexible Möglichkeiten zur Signalauslösung, um spezifische Ereignisse präzise zu isolieren und zu analysieren.
- Benutzerfreundliche Software: Intuitive Bedienung und leistungsstarke Analysewerkzeuge direkt auf Ihrem Computer.
Analysewerkzeuge der Extraklasse
Das PS 3203D ist mehr als nur ein Messgerät; es ist ein umfassendes Analysewerkzeug. Mit einer Vielzahl von integrierten Messfunktionen wie Spannungs-, Frequenz-, Perioden- und Phasenmessungen liefert es Ihnen sofortige, präzise Daten. Die automatischen Messfunktionen reduzieren die Zeit für die Analyse und erhöhen die Effizienz Ihrer Arbeit.
Überlegene Signalintegrität und Rauschunterdrückung
Die Konstruktion des PS 3203D legt größten Wert auf Signalintegrität. Durch hochwertige Komponenten und eine optimierte Platinenentwicklung wird eine minimale intrinsische Signalverzerrung und eine exzellente Rauschunterdrückung gewährleistet. Dies ist entscheidend, wenn Sie mit schwachen Signalen arbeiten oder feine Details in komplexen Wellenformen identifizieren müssen. Im Vergleich zu Oszilloskopen geringerer Qualität, bei denen das Messsignal selbst durch das Messgerät verfälscht werden kann, liefert das PS 3203D verlässlichere und genauere Messergebnisse.
Der Arbitrary Waveform Generator (AWG) – Mehr als nur ein Signalgeber
Der integrierte AWG im PS 3203D erweitert die Einsatzmöglichkeiten des Oszilloskops erheblich. Er ermöglicht die Generierung einer breiten Palette von Wellenformen, von Standardfunktionen wie Sinus, Rechteck und Dreieck bis hin zu komplexen, benutzerdefinierten Formen. Dies ist besonders wertvoll für:
- Funktionstests: Simulieren Sie reale Betriebsbedingungen und testen Sie die Reaktion Ihrer Schaltungen auf verschiedene Stimuli.
- Schaltungsdesign-Verifikation: Validieren Sie die Funktion von Schaltungskomponenten unter spezifischen, oft nicht-standardmäßigen Eingangssignalen.
- Kompensation und Kalibrierung: Generieren Sie präzise Signale zur Kalibrierung anderer Messgeräte oder zur Kompensation von Systemfehlern.
Die Präzision und Flexibilität des AWG machen ihn zu einem unverzichtbaren Bestandteil für Entwicklungsingenieure, die maßgeschneiderte Testumgebungen schaffen müssen.
Anwendungsbereiche und Benutzerprofile
Das PS 3203D ist ideal für:
- Entwicklungsingenieure: Zur Charakterisierung von neuen Schaltungen, Fehleranalyse und Prototypenentwicklung.
- Service-Techniker: Zur schnellen und präzisen Fehlersuche in komplexen elektronischen Systemen.
- Bildungseinrichtungen: Als Lehrinstrument, um Studenten die Prinzipien der Elektronik und Messtechnik näherzubringen.
- Hobbyisten und Maker: Für anspruchsvolle Projekte, die eine genaue Signalmessung erfordern.
Technische Spezifikationen im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Modell | PS 3203D |
| Bandbreite | 50 MHz |
| Anzahl Kanäle | 2 |
| Abtastrate (pro Kanal) | 1 GSa/s (typisch, kann je nach Implementierung variieren) |
| Vertikale Auflösung | 8-bit (typisch für diese Geräteklasse) |
| Eingangskopplung | AC, DC, GND |
| Eingangsimpedanz | 1 MΩ ± 2% parallel mit 15pF ± 5pF |
| AWG-Funktionen | Sinus, Rechteck, Dreieck, Puls, Rauschen, Exponentiell auf-/absteigend, Sawtooth, Lorentz, Gauss, Arbritrary-Formen |
| AWG-Ausgangsampling-Rate | Bis zu 200 MSa/s (typisch) |
| AWG-Ausgangsauflösung | 14-bit (typisch) |
| Anschluss | USB (für Datenübertragung und Stromversorgung oder externe Stromversorgung je nach Modellvariante) |
| Display | Farbiges TFT-LCD mit hoher Auflösung (Größe variiert je nach genauer Ausführung) |
| Softwarekompatibilität | Windows, macOS, Linux (abhängig von der mitgelieferten Software) |
| Abmessungen (ca.) | Kompaktes Design für den Schreibtischgebrauch (typische Abmessungen 150-200mm x 100-150mm x 30-50mm) |
| Gehäusematerial | Hochwertiger ABS-Kunststoff für Langlebigkeit und eine angenehme Haptik. |
Umfassende Software-Steuerung und Analyse
Die mit dem PS 3203D gelieferte Software ist das Herzstück seiner Funktionalität. Sie ermöglicht nicht nur die Echtzeit-Anzeige der Messkurven, sondern bietet auch fortschrittliche Analysewerkzeuge. Speichern Sie Messdaten als Bilder oder Rohdaten für spätere Analysen, erstellen Sie benutzerdefinierte Messungen und passen Sie die Einstellungen des Oszilloskops und des AWG bequem vom PC aus an. Diese Software-gestützte Bedienung macht das PS 3203D zu einem extrem flexiblen Werkzeug, das sich nahtlos in moderne Entwicklungsumgebungen integriert.
FAQ – Häufig gestellte Fragen zu PS 3203D – USB-Oszilloskop, 50 MHz, 2 Kanäle + AWG
Ist das PS 3203D für Anfänger geeignet?
Ja, trotz seiner fortgeschrittenen Funktionen ist das PS 3203D mit seiner intuitiven Software auch für ambitionierte Hobbyisten und Studenten geeignet, die sich in die Messtechnik einarbeiten möchten. Die grafische Darstellung und die automatischen Messfunktionen erleichtern den Einstieg erheblich.
Wie präzise sind die Messungen des PS 3203D?
Das PS 3203D bietet eine hohe Messgenauigkeit, die für die meisten professionellen Anwendungen im Bereich bis 50 MHz ausreichend ist. Die geringe intrinsische Rauschsignatur und die hohe Auflösung der Analog-Digital-Wandler gewährleisten verlässliche Messergebnisse.
Kann ich das PS 3203D auch ohne Computer verwenden?
Das PS 3203D ist primär als USB-Oszilloskop konzipiert und erfordert für die volle Funktionalität und Anzeige die Verbindung zu einem PC oder Laptop. Einige grundlegende Anzeigeoptionen könnten ohne PC möglich sein, dies ist jedoch nicht der vorgesehene Haupteinsatzfall.
Welche Art von Signalen kann der AWG des PS 3203D erzeugen?
Der AWG ist „arbiträr“, was bedeutet, dass er neben Standard-Wellenformen wie Sinus, Rechteck und Dreieck auch benutzerdefinierte Wellenformen erzeugen kann, die Sie über die Software definieren. Dies ermöglicht eine sehr flexible Signalerzeugung für spezifische Testzwecke.
Ist die Software des PS 3203D mit allen Betriebssystemen kompatibel?
Die Software ist in der Regel für gängige Betriebssysteme wie Windows, macOS und teilweise auch Linux erhältlich. Bitte prüfen Sie die genauen Systemanforderungen für die spezifische Version der mitgelieferten Software.
Wie unterscheidet sich das PS 3203D von günstigeren USB-Oszilloskopen?
Das PS 3203D zeichnet sich durch seine höhere Bandbreite (50 MHz), den integrierten AWG, eine potenziell höhere Abtastrate, bessere Signalintegrität, robustere Bauweise und eine umfassendere Analyse-Software aus, was es für professionellere Anwendungen und anspruchsvolle Projekte überlegen macht.
Bietet das PS 3203D auch eine Trigger-Funktion für den AWG?
Ja, das PS 3203D ermöglicht typischerweise eine Synchronisation zwischen Oszilloskop und AWG. Dies erlaubt beispielsweise die Erzeugung eines Signals, das erst nach dem Eintreten eines bestimmten Trigger-Ereignisses im Oszilloskop beginnt oder sich entsprechend anpasst.
