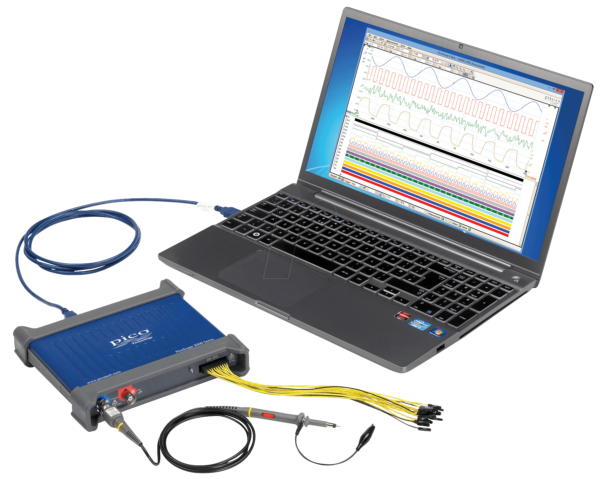

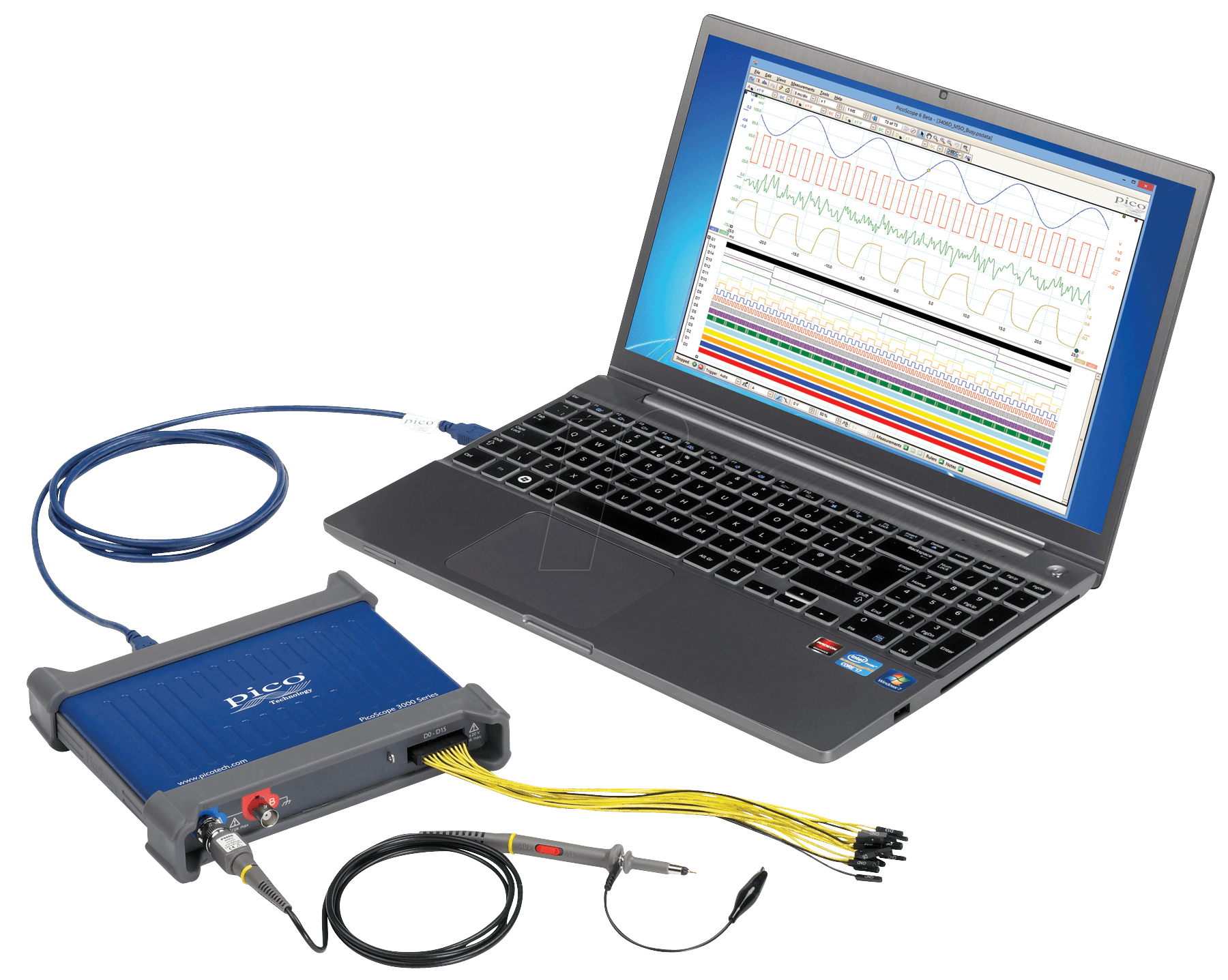

PS 3203D MSO – Ihr Schlüssel zur Präzisionsdiagnose in Elektronik und IT
Wenn Sie auf der Suche nach einem leistungsstarken und vielseitigen Messinstrument zur Analyse komplexer elektronischer Schaltungen sind, das sowohl analoge als auch digitale Signale simultan erfassen kann, dann ist das PS 3203D MSO die ideale Lösung. Dieses USB-Oszilloskop mit Mixed-Signal-Fähigkeiten und integriertem Funktionsgenerator richtet sich primär an Ingenieure, Techniker, Hobbyisten und Studenten in den Bereichen Elektronikentwicklung, Schaltungstechnik, Embedded Systems und IT-Systemadministration, die eine zuverlässige und präzise Darstellung von Signalverläufen benötigen.
Leistungsstarke Mixed-Signal-Analyse für komplexe Systeme
Das PS 3203D MSO hebt sich durch seine Fähigkeit zur gleichzeitigen Erfassung und Analyse von analogen und digitalen Signalen hervor. Dies ist entscheidend für die Fehlersuche und Verifikation in modernen, oft hybrid aufgebauten elektronischen Systemen, die Mikrocontroller, Kommunikationsschnittstellen und analoge Sensoren kombinieren. Anstatt zwischen verschiedenen Geräten wechseln zu müssen, erhalten Sie mit diesem Oszilloskop eine integrierte Plattform, die Ihnen eine umfassende Sicht auf das Verhalten Ihrer Schaltungen ermöglicht.
Hervorragende Bandbreite und Kanalanzahl für vielseitige Anwendungen
Mit einer Bandbreite von 50 MHz und zwei analogen Kanälen bietet das PS 3203D MSO ausreichend Spielraum für die meisten Standardanwendungen im Elektroniklabor und im Feld. Die Möglichkeit, zwei analoge Signale gleichzeitig zu betrachten und mit den digitalen Kanälen zu korrelieren, ist ein signifikanter Vorteil bei der Untersuchung von Timing-Beziehungen und komplexen Interaktionen zwischen verschiedenen Schaltungsteilen.
Integrierter Arbiträr-Funktionsgenerator (AWG) – Mehr als nur ein Oszilloskop
Ein herausragendes Merkmal des PS 3203D MSO ist der integrierte Arbiträr-Funktionsgenerator (AWG). Dieser ermöglicht es Ihnen, spezifische Testsignale zu erzeugen, die für die Charakterisierung und Kalibrierung von Schaltungen unerlässlich sind. Ob Sinus-, Rechteck-, Dreieck- oder individuelle Arbiträrsignale – der AWG erweitert die Funktionalität des Geräts erheblich und macht es zu einem vollständigen Prüfplatz für Signalgenerierung und -analyse in einem einzigen Gehäuse. Dies spart Platz und Kosten und vereinfacht Ihren Workflow.
Erweiterte Trigger- und Dekodierfunktionen für tiefgehende Analysen
Die Effizienz in der Fehlersuche hängt maßgeblich von der Leistungsfähigkeit der Trigger- und Dekodierfunktionen ab. Das PS 3203D MSO unterstützt eine Vielzahl von Trigger-Modi, die es Ihnen erlauben, gezielt auf spezifische Ereignisse in Ihren Schaltungen zu reagieren. Dies ist besonders wichtig bei der Analyse serieller Kommunikationsprotokolle, wo das präzise Erfassen von Datenpaketen entscheidend ist. Die Mixed-Signal-Fähigkeit in Verbindung mit intelligenten Trigger-Optionen ermöglicht eine tiefere Einsicht in das Systemverhalten als reine Analog-Oszilloskope.
USB-Konnektivität und PC-Integration – Flexibilität und Dokumentation
Die Integration über USB bietet eine nahtlose Verbindung zu Ihrem Computer. Dies ermöglicht nicht nur die Steuerung des Oszilloskops und die Datenaufzeichnung über dedizierte Software, sondern auch die einfache Dokumentation Ihrer Messergebnisse. Exportieren Sie Wellenformen, erstellen Sie Berichte und teilen Sie Ihre Erkenntnisse mit Kollegen oder Kunden. Diese Flexibilität und die Möglichkeit zur Archivierung sind für professionelle Anwender unverzichtbar.
Technische Spezifikationen im Detail
Die folgende Tabelle fasst die wichtigsten technischen Merkmale des PS 3203D MSO zusammen und hebt dessen praktische Relevanz hervor:
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Modell | PS 3203D MSO |
| Gerätetyp | USB Mixed-Signal Oszilloskop mit AWG |
| Analoge Bandbreite | 50 MHz |
| Anzahl analoger Kanäle | 2 |
| Digitale Kanäle | 8 (integriert im MSO-Design) |
| Erfassungsrate (Real-time) | Bis zu 250 MSa/s pro Kanal (typisch für diese Geräteklasse) |
| Vertikale Auflösung | 8-Bit (Standard für diese Geräteklasse, präzise für die meisten Anwendungen) |
| Speichertiefe | Standardmäßig 256 Kpts pro Kanal (ermöglicht detaillierte Langzeitaufnahmen) |
| AWG-Ausgänge | 1 Kanal |
| AWG-Funktionen | Sinus, Rechteck, Dreieck, Sägezahn, Rauschen, Arbiträr |
| AWG-Frequenzbereich | Bis zu 25 MHz (typisch für diese Klasse, passend zur Oszilloskop-Bandbreite) |
| Konnektivität | USB 2.0 (für Datenübertragung und Stromversorgung) |
| Gehäusematerial | Hochwertiger ABS-Kunststoff, robust und leicht |
| Display | Integriertes LCD oder Anbindung an PC-Monitor (je nach Modellvariante/Software) |
| Spannungsversorgung | Über USB (ideal für mobile Einsätze und Minimierung von Netzgeräten) |
| Betriebstemperatur | 0°C bis 40°C (für den Einsatz in Labor- und Werkstattumgebungen ausgelegt) |
| Anwendungsbereiche | Entwicklung, Debugging, Reparatur, Ausbildung, Embedded Systems, IoT, Automobilindustrie |
Vorteile des PS 3203D MSO im Überblick
- Umfassende Signalintegration: Analoge und digitale Signale gleichzeitig analysieren für ein vollständiges Bild Ihrer Schaltung.
- Integrierter Funktionsgenerator: Generieren Sie präzise Testsignale direkt am Gerät, ohne zusätzliches Equipment.
- Hohe Präzision: Zuverlässige Messergebnisse dank solider Spezifikationen für Bandbreite und Abtastrate.
- Benutzerfreundliche PC-Software: Intuitive Bedienung, Datenanalyse und Dokumentation über die USB-Schnittstelle.
- Kompaktes und portables Design: Ideal für den Einsatz auf dem Schreibtisch, im Labor oder vor Ort beim Kunden.
- Kosteneffizienz: Kombiniert die Funktionalität eines Oszilloskops und eines Funktionsgenerators in einem Gerät.
- Vielseitige Trigger-Optionen: Ermöglicht gezielte Fehleranalyse und das Einfangen seltener Ereignisse.
Anwendungsgebiete für das PS 3203D MSO
Das PS 3203D MSO ist ein unverzichtbares Werkzeug für eine breite Palette von technischen Disziplinen:
- Embedded Systems Entwicklung: Debugging von Mikrocontrollern, Analyse von Kommunikationsbussen (SPI, I2C, UART etc.) und Überwachung von Sensorik.
- Industrielle Automatisierung: Diagnose von Steuerungen, Überprüfung von Bussystemen und Echtzeit-Signalmessung.
- Kfz-Elektronik: Analyse von CAN-Bussen, Fehlersuche an Steuergeräten und Messung von Sensorsignalen.
- IoT-Geräteentwicklung: Überwachung von Funkprotokollen und Testen der Stromversorgung von energieeffizienten Geräten.
- Forschung und Lehre: Ideal für Universitäten und technische Schulen zur Vermittlung von Kenntnissen in der Schaltungstechnik und Messtechnik.
- Reparatur und Service: Schnelle Diagnose von Defekten an elektronischen Geräten und Systemen.
FAQ – Häufig gestellte Fragen zu PS 3203D MSO – USB-Oszilloskop, Mixed-Signal, 50 MHz, 2 Kanäle + AWG
Was bedeutet „Mixed-Signal“ bei einem Oszilloskop?
Mixed-Signal bedeutet, dass das Oszilloskop sowohl analoge als auch digitale Signale gleichzeitig erfassen und darstellen kann. Dies ist besonders nützlich, wenn Sie Schaltungen analysieren, die sowohl analoge Komponenten (wie Sensoren oder Verstärker) als auch digitale Logik (wie Mikrocontroller oder Speicher) enthalten. Sie können so das Zusammenspiel beider Signalarten im gleichen Zeitfenster beobachten und korrelieren.
Wie nutze ich den integrierten Arbiträr-Funktionsgenerator (AWG)?
Der AWG ist eine Quelle zur Erzeugung von Testsignalen. Sie können über die Software des Oszilloskops verschiedene Wellenformen (Sinus, Rechteck, Dreieck, etc.) auswählen oder sogar eigene, individuelle Signalformen definieren. Diese Signale können dann über den dedizierten Ausgang des AWG ausgegeben und zur Ansteuerung oder zum Testen von Schaltungsteilen verwendet werden, während Sie gleichzeitig deren Reaktion mit den Oszilloskop-Kanälen messen.
Ist das PS 3203D MSO für Anfänger geeignet?
Ja, das PS 3203D MSO ist auch für Anfänger gut geeignet, da es über eine benutzerfreundliche PC-Software verfügt, die die Bedienung intuitiv gestaltet. Die klare Darstellung der Signale und die vielfältigen Trigger-Optionen helfen auch Einsteigern, schnell fundierte Messergebnisse zu erzielen und die Funktionsweise elektronischer Schaltungen zu verstehen. Die Lernkurve ist durch die klare Menüführung und die umfangreichen Dokumentationsmöglichkeiten relativ flach.
Welche Art von Verbindungen sind für die digitale Analyse erforderlich?
Für die digitale Analyse benötigen Sie entsprechende Sonden, die die digitalen Logikpegel erfassen. Das PS 3203D MSO kommt typischerweise mit acht digitalen Kanälen, für die Sie kompatible digitale Tastköpfe verwenden können. Diese werden an die digitalen Pins der zu messenden Schaltung angeschlossen und liefern die binären (High/Low) Signale an das Oszilloskop.
Wie wird das Oszilloskop mit Strom versorgt?
Das PS 3203D MSO wird in der Regel über die USB-Schnittstelle mit Strom versorgt. Dies vereinfacht die Handhabung, da keine zusätzliche Stromquelle benötigt wird und das Gerät direkt vom Computer mit Energie versorgt wird. Dies macht es auch sehr portabel und ideal für den Einsatz unterwegs oder an Orten mit begrenzten Steckdosen.
Welche Software wird für die Steuerung und Datenerfassung benötigt?
Für die Steuerung, Datenerfassung und Analyse des PS 3203D MSO wird eine spezielle PC-Software benötigt, die in der Regel im Lieferumfang enthalten ist oder vom Hersteller zum Download angeboten wird. Diese Software bietet eine grafische Benutzeroberfläche zur Einstellung von Parametern, zur Anzeige von Wellenformen, zur Speicherung von Daten und zur Durchführung von Messungen.
