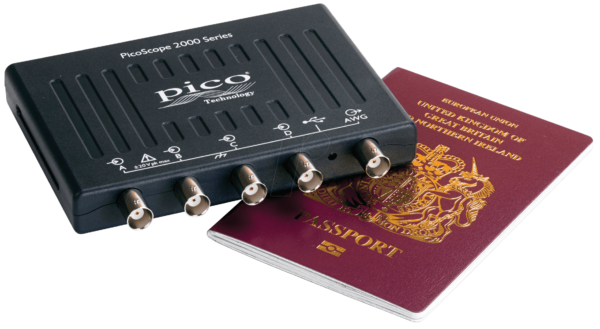

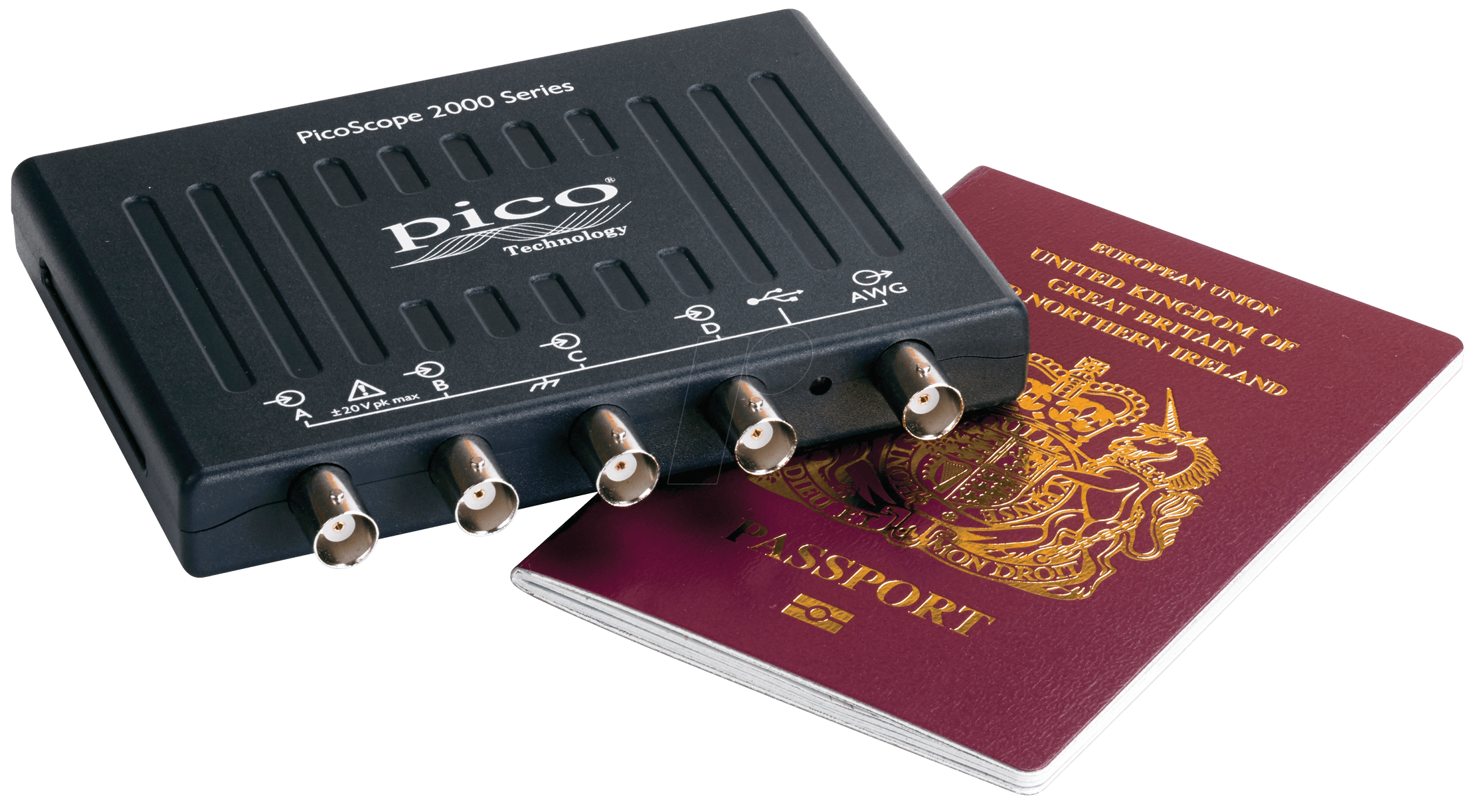

Präzise Signalmessung und Generierung für anspruchsvolle Anwendungen: Das PS 2408B USB-Oszilloskop
Das PS 2408B USB-Oszilloskop mit 100 MHz Bandbreite und vier Kanälen ist die ideale Lösung für Ingenieure, Techniker und Hobbyisten, die eine präzise und vielseitige Plattform für die Analyse und Generierung elektronischer Signale benötigen. Dieses leistungsstarke Werkzeug schließt die Lücke zwischen komplexen Laborgeräten und mobilen Testanforderungen und ermöglicht Ihnen, komplexe Schaltungen und Systeme mit beispielloser Klarheit zu untersuchen und zu validieren.
Überragende Leistung und Vielseitigkeit
Das PS 2408B setzt neue Maßstäbe in seiner Klasse durch die Kombination aus hoher Bandbreite, Mehrkanaligkeit und integriertem Arbiträr-Funktionsgenerator (AWG). Diese Konfiguration ermöglicht eine umfassende Signaldiagnose und -erzeugung, die weit über die Fähigkeiten herkömmlicher Oszilloskope hinausgeht. Die vier unabhängigen Eingangskanäle erlauben die gleichzeitige Erfassung und den Vergleich mehrerer Signale, was für die Analyse komplexer Systeme unerlässlich ist. Die 100 MHz Bandbreite stellt sicher, dass auch schnell wechselnde Signale akkurat dargestellt werden, und minimiert dabei das Risiko von Aliasing-Effekten.
Hauptvorteile des PS 2408B
- Vierkanalige Signalgleichzeitigkeit: Analysieren Sie bis zu vier Signale parallel, um komplexe Interaktionen und Abhängigkeiten in Ihren Schaltungen zu verstehen.
- 100 MHz Bandbreite: Erfassen Sie hochfrequente Signale präzise und detailreich, ideal für moderne Elektronikdesigns.
- Integrierter Arbiträr-Funktionsgenerator (AWG): Generieren Sie komplexe Signale, um Ihre Schaltungen zu testen und zu simulieren, mit hoher Flexibilität bei Wellenform, Frequenz und Amplitude.
- USB-Konnektivität: Nahtlose Integration in Ihren PC-Workflow für einfache Datenverwaltung, Speicherung und Analyse mit leistungsstarker Software.
- Hohe Auflösung und Abtastrate: Detaillierte Darstellung von Signalen mit hoher Genauigkeit, um kleinste Abweichungen zu erkennen.
- Umfangreiche Trigger-Optionen: Präzises Auslösen auf diverse Signalereignisse zur Isolierung spezifischer Zeitabschnitte.
- Kompaktes und robustes Design: Leicht zu transportieren und ideal für den Einsatz im Labor, im Feld oder an der Werkbank.
Technische Spezifikationen im Detail
Das PS 2408B wurde entwickelt, um den höchsten Anforderungen an Präzision und Zuverlässigkeit gerecht zu werden. Die fortschrittliche digitale Signalverarbeitung (DSP) sorgt für eine herausragende Signalintegrität und Rauschunterdrückung. Die integrierte AWG-Funktion mit hoher Auflösung ermöglicht die Erzeugung von Standard- und benutzerdefinierten Wellenformen, was es zu einem unverzichtbaren Werkzeug für Prototyping und Validierung macht. Die Software-Oberfläche ist intuitiv gestaltet und bietet erweiterte Analysewerkzeuge wie FFT-Analyse, Spektrumanalysen und die Möglichkeit zur Erstellung eigener Messroutinen.
| Merkmal | Spezifikation |
|---|---|
| Produktname | PS 2408B USB-Oszilloskop |
| Kanäle | 4 |
| Bandbreite | 100 MHz |
| Abtastrate (maximal pro Kanal) | 1 GSa/s (interpoliert) |
| Vertikale Auflösung | 8-Bit |
| Speichertiefe pro Kanal | Bis zu 1 Mpts (abhängig von Software und Konfiguration) |
| Eingangskopplung | AC, DC, GND |
| Eingangsimpedanz | 1 MΩ ± 2% parallel zu 15 pF ± 5 pF |
| Maximale Eingangsspannung | ±400V (DC+AC Spitze, mit 10x Sonde) |
| Zeitbasis-Bereich | 2 ns/div bis 100 s/div |
| Automatische Messungen | Vpp, Vavg, Vrms, Vmax, Vmin, Vtop, Vbase, Overshoot, Amplitude, Frequenz, Periode, Anstiegszeit, Abfallzeit, Pulse Width, Duty Cycle |
| AWG-Kanäle | 1 |
| AWG-Ausgangsfrequenz (maximal) | 25 MHz |
| AWG-Ausgabe-Wellenformen | Sinus, Rechteck, Dreieck, Sägezahn, Puls, Rauschen, Exponentiell auf/ab, Harmonische, Lorentz, Gauss, und Arbiträr-Wellenformen |
| AWG-Amplitude (typisch) | Bis zu 5Vpp (lastabhängig) |
| Schnittstellen | USB 2.0 |
| Stromversorgung | Über USB oder externes Netzteil (nicht im Lieferumfang enthalten) |
| Betriebssystemkompatibilität | Windows (XP, Vista, 7, 8, 10, 11) |
| Gehäusematerial | Robustes ABS-Kunststoffgehäuse für Langlebigkeit |
| Abmessungen (B x H x T) | Ca. 200 x 100 x 30 mm (ohne Anbauteile) |
Anwendungsbereiche und Anwenderkreis
Das PS 2408B ist ein unverzichtbares Werkzeug für eine breite Palette von Anwendungsfällen. Im Bereich der Forschung und Entwicklung unterstützt es die Validierung von Schaltungsdesigns, die Fehlerbehebung in Prototypen und die Analyse von Leistungsparametern. Für die Produktion ist es ideal zur Qualitätskontrolle und zur automatisierten Testdurchführung. Im Bildungsbereich bietet es Studierenden eine zugängliche und leistungsstarke Plattform zum Erlernen von Messtechnik. Selbst fortgeschrittene Hobbyisten finden in diesem Oszilloskop ein Werkzeug, das ihnen hilft, komplexe Elektronikprojekte mit professioneller Präzision umzusetzen. Die Möglichkeit, Signale nicht nur zu messen, sondern auch zu generieren, eröffnet neue Horizonte für das Schaltungsdesign und die Simulation.
FAQ – Häufig gestellte Fragen zu PS 2408B – USB-Oszilloskop, 100 MHz, 4 Kanäle + AWG
Ist das PS 2408B für den Einsatz mit verschiedenen Betriebssystemen kompatibel?
Ja, das PS 2408B ist kompatibel mit gängigen Windows-Betriebssystemen, einschließlich Windows XP, Vista, 7, 8, 10 und 11. Die zugehörige Steuerungs- und Analyse-Software wird für diese Plattformen bereitgestellt.
Welche Arten von Signalen kann der integrierte Arbiträr-Funktionsgenerator (AWG) erzeugen?
Der AWG des PS 2408B ist äußerst vielseitig. Er kann Standardwellenformen wie Sinus, Rechteck, Dreieck, Sägezahn und Puls erzeugen. Darüber hinaus unterstützt er auch komplexere Formen wie Rauschen, exponentielle An- und Abstiege, Harmonische, Lorentz und Gauss. Besonders hervorzuheben ist die Fähigkeit, benutzerdefinierte Arbiträr-Wellenformen zu erstellen, was umfassende Test- und Simulationsmöglichkeiten eröffnet.
Wie wird das Oszilloskop mit Strom versorgt?
Die Stromversorgung des PS 2408B erfolgt primär über die USB-Schnittstelle, was eine einfache Handhabung und Mobilität ermöglicht. Optional kann auch ein externes Netzteil verwendet werden, falls eine höhere Stromstabilität oder die gleichzeitige Nutzung anderer energieintensiver USB-Geräte erforderlich ist. Ein externes Netzteil ist jedoch nicht standardmäßig im Lieferumfang enthalten.
Welche maximalen Signalspannungen können mit dem Oszilloskop sicher gemessen werden?
Mit einer Standard-10x Tastatur können mit dem PS 2408B maximale Eingangsspannungen von ±400V (DC+AC Spitze) sicher gemessen werden. Dies deckt einen weiten Bereich von Signalpegeln ab, die in vielen elektronischen Anwendungen vorkommen.
Wie unterscheidet sich das PS 2408B von einfacheren USB-Oszilloskopen?
Das PS 2408B zeichnet sich durch seine höhere Bandbreite von 100 MHz, die vier vollwertigen Eingangskanäle und den integrierten Arbiträr-Funktionsgenerator (AWG) aus. Diese Kombination ermöglicht eine wesentlich umfassendere Analyse und Erzeugung von Signalen im Vergleich zu Geräten mit geringerer Bandbreite oder nur zwei Kanälen und ohne AWG-Funktionalität. Die höhere Abtastrate und Speichertiefe verbessern zudem die Detailgenauigkeit.
Bietet die Software des Oszilloskops erweiterte Analysefunktionen?
Ja, die mit dem PS 2408B gelieferte Software bietet eine Reihe von leistungsstarken Analysewerkzeugen. Dazu gehören unter anderem eine Fast Fourier Transformation (FFT) zur Frequenzbereichsanalyse, verschiedene automatische Messungen wichtiger Signalparameter, die Möglichkeit zur Durchführung von Spektrumanalysen und die Erstellung von benutzerdefinierten Messroutinen. Dies ermöglicht eine tiefgehende Untersuchung von Signalen direkt am PC.
Ist die Software des Oszilloskops für die Erzeugung von Arbiträr-Wellenformen einfach zu bedienen?
Die Software ist so konzipiert, dass sie sowohl für erfahrene Anwender als auch für Einsteiger eine gute Benutzererfahrung bietet. Die Erstellung von Arbiträr-Wellenformen erfolgt über eine intuitive grafische Oberfläche, die das Zeichnen oder Importieren von Signalformen erlaubt. Die Steuerung des AWG ist direkt in die Software integriert, was den gesamten Prozess von der Erzeugung bis zur Messung nahtlos gestaltet.
