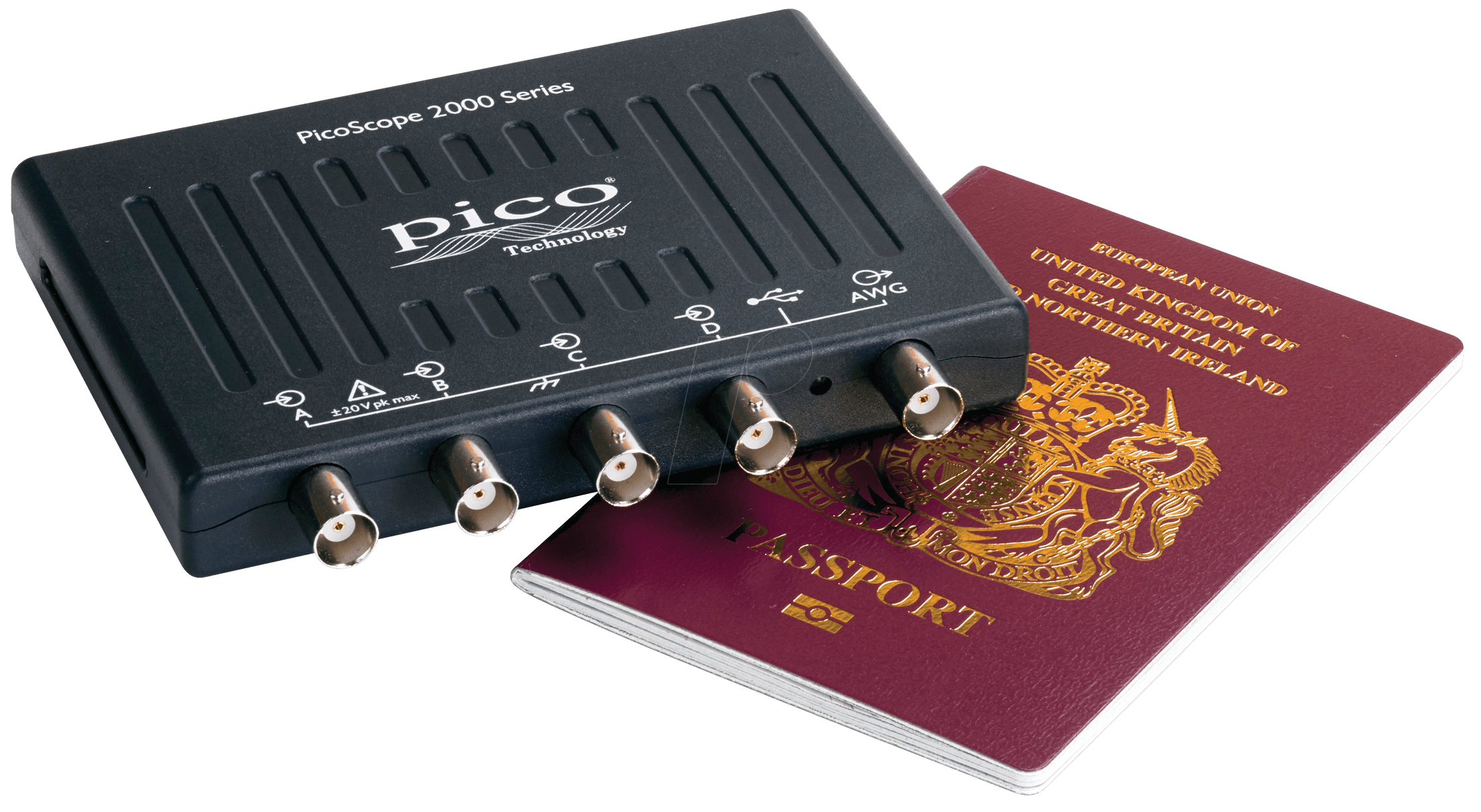

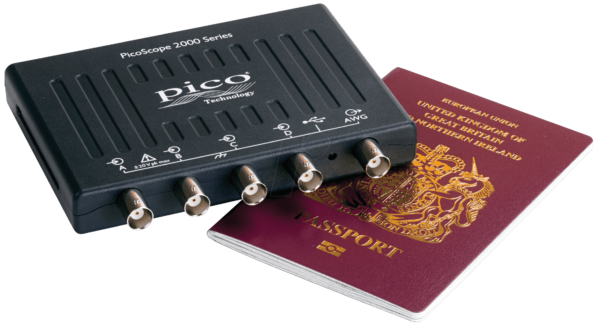

Präzision trifft Leistung: Das PS 2406B USB-Oszilloskop für anspruchsvolle Anwendungen
Für Ingenieure, Techniker und anspruchsvolle Hobbyisten, die eine zuverlässige und leistungsstarke Lösung zur Analyse komplexer elektrischer Signale suchen, bietet das PS 2406B USB-Oszilloskop die ideale Kombination aus Funktionalität und Benutzerfreundlichkeit. Dieses Gerät adressiert die Notwendigkeit einer präzisen Signalaufzeichnung und -analyse, insbesondere in Umgebungen, wo Flexibilität und integrierte Signalgenerierung entscheidend sind. Es übertrifft herkömmliche Oszilloskope durch seine USB-Konnektivität, die eine nahtlose Integration in moderne Arbeitsabläufe ermöglicht und erweiterte Analysefunktionen über die des Oszilloskops selbst hinaus bereitstellt.
Das Herzstück Ihrer Messtechnik: Leistungsmerkmale des PS 2406B
Das PS 2406B zeichnet sich durch seine herausragende Bandbreite und Kanalanzahl aus, die es zu einem vielseitigen Werkzeug für unterschiedlichste Messaufgaben macht. Mit einer Bandbreite von 50 MHz können selbst schnelle Signalverläufe akkurat erfasst werden. Die vier Kanäle ermöglichen den gleichzeitigen Vergleich und die Analyse mehrerer Signale, was für das Verständnis komplexer Schaltungen unerlässlich ist. Dies unterscheidet es von vielen Einstiegsmodellen, die oft nur über zwei Kanäle und eine geringere Bandbreite verfügen.
- Hohe Bandbreite von 50 MHz: Erfassung schneller und feiner Signaländerungen für präzise Analysen.
- Vier unabhängige Kanäle: Ermöglichen simultane Messungen und den Vergleich mehrerer Signalpfade.
- Integrierter Arbiträr-Funktionsgenerator (AWG): Generieren Sie komplexe Testsignale direkt am Gerät, was externe Signalquellen überflüssig macht und die Effizienz steigert.
- USB-Konnektivität: Einfache Datenübertragung, Fernsteuerung und Anbindung an leistungsstarke PC-Analyse-Software für erweiterte Auswertungsmöglichkeiten.
- Kompaktes und robustes Design: Ideal für den Einsatz im Labor, auf Reisen oder direkt in der Anwendung.
- Hohe Auflösung: Bietet detaillierte Einblicke in Signalformen und -details.
Überlegene Analysefähigkeiten durch integrierte Signalgenerierung
Ein wesentlicher Vorteil des PS 2406B ist die integrierte Arbiträr-Funktionsgenerator-Einheit (AWG). Während Standard-Oszilloskope oft nur als passive Messgeräte fungieren, ermöglicht das PS 2406B die aktive Signalgenerierung. Dies ist von unschätzbarem Wert für Funktionstests von Schaltungen, Verifikationsmessungen und zur Simulation von Umgebungsbedingungen. Die Möglichkeit, benutzerdefinierte Wellenformen zu erstellen und diese direkt mit den Messkanälen zu korrelieren, beschleunigt den Debugging-Prozess erheblich und eliminiert die Notwendigkeit eines separaten Funktionsgenerators, was Kosten und Platz spart.
- Flexibles AWG-Design: Erstellen Sie benutzerdefinierte Wellenformen für spezifische Testanforderungen.
- Hohe Signalgenauigkeit: Präzise generierte Testsignale für verlässliche Schaltungstests.
- Synchronisierte Messung und Generierung: Analysieren Sie das Verhalten von Schaltungen unter direkter Einwirkung von generierten Signalen.
- Reduzierung von Testaufwand: Vereinfacht komplexe Testaufbauten und spart Zeit.
Erweiterte Konnektivität und Benutzerfreundlichkeit für moderne Arbeitsabläufe
Die USB-Konnektivität des PS 2406B ist mehr als nur eine Schnittstelle; sie ist das Tor zu einer erweiterten Messumgebung. Die Anbindung an einen PC ermöglicht die Nutzung leistungsfähiger Software zur Datenanalyse, Protokollierung und Fernsteuerung. Dies bietet eine Flexibilität, die bei eigenständigen Oszilloskopen oft fehlt. Die intuitive Benutzeroberfläche, kombiniert mit der Möglichkeit, Messergebnisse digital zu speichern und zu teilen, optimiert den Workflow und verbessert die Dokumentation von Messergebnissen. Dies ist entscheidend für Qualitätssicherungsprozesse und die Zusammenarbeit in Entwicklungsteams.
- Nahtlose PC-Integration: Übertragen und analysieren Sie Daten bequem auf Ihrem Computer.
- Fernsteuerungsfunktionen: Steuern Sie das Oszilloskop aus der Ferne für automatisierte Testroutinen.
- Umfassende Analyse-Software: Nutzen Sie fortgeschrittene mathematische Funktionen und Darstellungsmöglichkeiten.
- Einfache Dokumentation: Speichern und exportieren Sie Messergebnisse für Berichte und Vergleiche.
- Erweiterte Trigger-Optionen: Flexible Trigger-Modi zur präzisen Erfassung spezifischer Signalereignisse.
Technische Spezifikationen im Detail
| Spezifikation | Wert |
|---|---|
| Modell | PS 2406B |
| Oszilloskop-Bandbreite | 50 MHz |
| Kanäle | 4 |
| Abtastrate (pro Kanal) | Bis zu 250 MSa/s |
| Vertikale Auflösung | 8 Bit |
| Eingangskopplung | AC, DC, GND |
| AWG-Ausgänge | 1 |
| AWG-Funktionen | Sinus, Rechteck, Dreieck, Sägezahn, Puls, Rauschen, Arbiträr |
| AWG-Bandbreite | Bis zu 25 MHz |
| AWG-Abtastrate | Bis zu 125 MSa/s |
| Anschluss | USB 2.0 |
| Display | Typische LCD-Anzeige (Abmessungen und Auflösung je nach Modellvariante, aber auf hohe Lesbarkeit ausgelegt) |
| Stromversorgung | Über USB oder externes Netzteil (je nach Ausführung) |
| Abmessungen (ca.) | Kompaktes Desktop-Design, optimiert für Labortische |
| Gehäusematerial | Hochwertiger Kunststoff, robust und langlebig für den täglichen Einsatz |
Anwendungsbereiche: Wo das PS 2406B glänzt
Das PS 2406B USB-Oszilloskop mit integriertem AWG ist ein unverzichtbares Werkzeug für eine breite Palette von Anwendungen:
- Entwicklung und Test von Embedded-Systemen: Analyse von Schnittstellen, Bus-Signalen und Steuerungslogik.
- Schaltungsdesign und -debug: Verifikation von analogen und digitalen Schaltungen, Fehleranalyse in komplexen Designs.
- Automobil-Elektronik: Diagnose von Bussystemen wie CAN, LIN und Analyse von Sensorsignalen.
- Industrielle Automatisierung: Überwachung und Analyse von Steuerungssignalen, Sensorik und Aktuatorik.
- Ausbildung und Forschung: Vermittlung von theoretischem Wissen durch praktische Signalvisualisierung und -analyse.
- Audio- und Videotechnik: Analyse von Audiosignalen, Bildsignalen und deren Übertragungswegen.
- Hobby-Elektronik auf professionellem Niveau: Für anspruchsvolle Projekte, die präzise Messungen erfordern.
FAQ – Häufig gestellte Fragen zu PS 2406B – USB-Oszilloskop, 50 MHz, 4 Kanäle + AWG
Was ist der Hauptvorteil der USB-Konnektivität im Vergleich zu einem Standalone-Oszilloskop?
Die USB-Konnektivität ermöglicht die nahtlose Integration des Oszilloskops in einen PC-basierten Workflow. Dies eröffnet die Möglichkeit zur Nutzung leistungsstarker Analyse-Software, einfacher Datenübertragung, Fernsteuerung und langfristigen Speicherung von Messergebnissen, was die Flexibilität und Effizienz im Vergleich zu einem rein eigenständigen Gerät erheblich steigert.
Ist das PS 2406B auch für Anfänger geeignet?
Obwohl das PS 2406B über fortgeschrittene Funktionen verfügt, machen seine intuitive Benutzeroberfläche und die Möglichkeit, Messungen auf einem PC durchzuführen, es auch für ambitionierte Einsteiger zugänglich. Grundlegende Kenntnisse der Oszilloskop-Bedienung sind jedoch empfehlenswert.
Welche Arten von Signalen kann der integrierte Arbiträr-Funktionsgenerator (AWG) erzeugen?
Der AWG des PS 2406B kann eine Vielzahl von Standardwellenformen wie Sinus, Rechteck, Dreieck und Sägezahn erzeugen. Darüber hinaus ermöglicht er das Generieren von benutzerdefinierten, sogenannten Arbiträr-Wellenformen, was für spezifische Testanforderungen unerlässlich ist.
Wie unterscheidet sich die Bandbreite des Oszilloskops von der des AWG?
Die Oszilloskop-Bandbreite von 50 MHz bezieht sich auf die maximale Frequenz von Signalen, die das Gerät präzise erfassen und anzeigen kann. Die AWG-Bandbreite von bis zu 25 MHz gibt die maximale Frequenz an, mit der das Gerät selbst Testsignale generieren kann. Die Oszilloskop-Bandbreite ist typischerweise höher, um auch höhere Frequenzen von externen Quellen messen zu können.
Ist die mitgelieferte Software für Mac oder Linux verfügbar?
Die Verfügbarkeit der Software für unterschiedliche Betriebssysteme wie macOS oder Linux hängt vom jeweiligen Hersteller ab. Es ist ratsam, die Produktspezifikationen oder die Herstellerwebsite zu konsultieren, um die Kompatibilität zu überprüfen.
Wie wird das PS 2406B mit Strom versorgt?
Das Gerät kann üblicherweise über den USB-Anschluss vom angeschlossenen PC mit Strom versorgt werden. Je nach Modell und Ausführung kann auch ein separates Netzteil zur Stromversorgung vorgesehen sein, insbesondere wenn der AWG gleichzeitig mit dem Oszilloskop betrieben wird.
Kann ich mit den 4 Kanälen gleichzeitig Signale von einem komplexen Mikrocontroller-System messen?
Ja, mit vier Kanälen können Sie gleichzeitig Signale von mehreren Punkten eines komplexen Systems wie einem Mikrocontroller analysieren. Dies ermöglicht die Beobachtung von Kommunikationsbussen, Taktsignalen und Ausgangssignalen in ihrem zeitlichen Zusammenhang.
