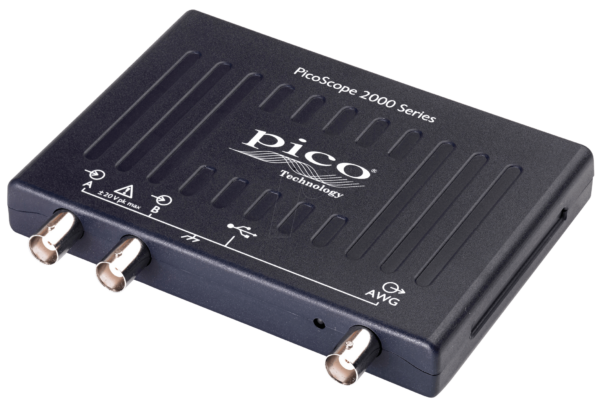

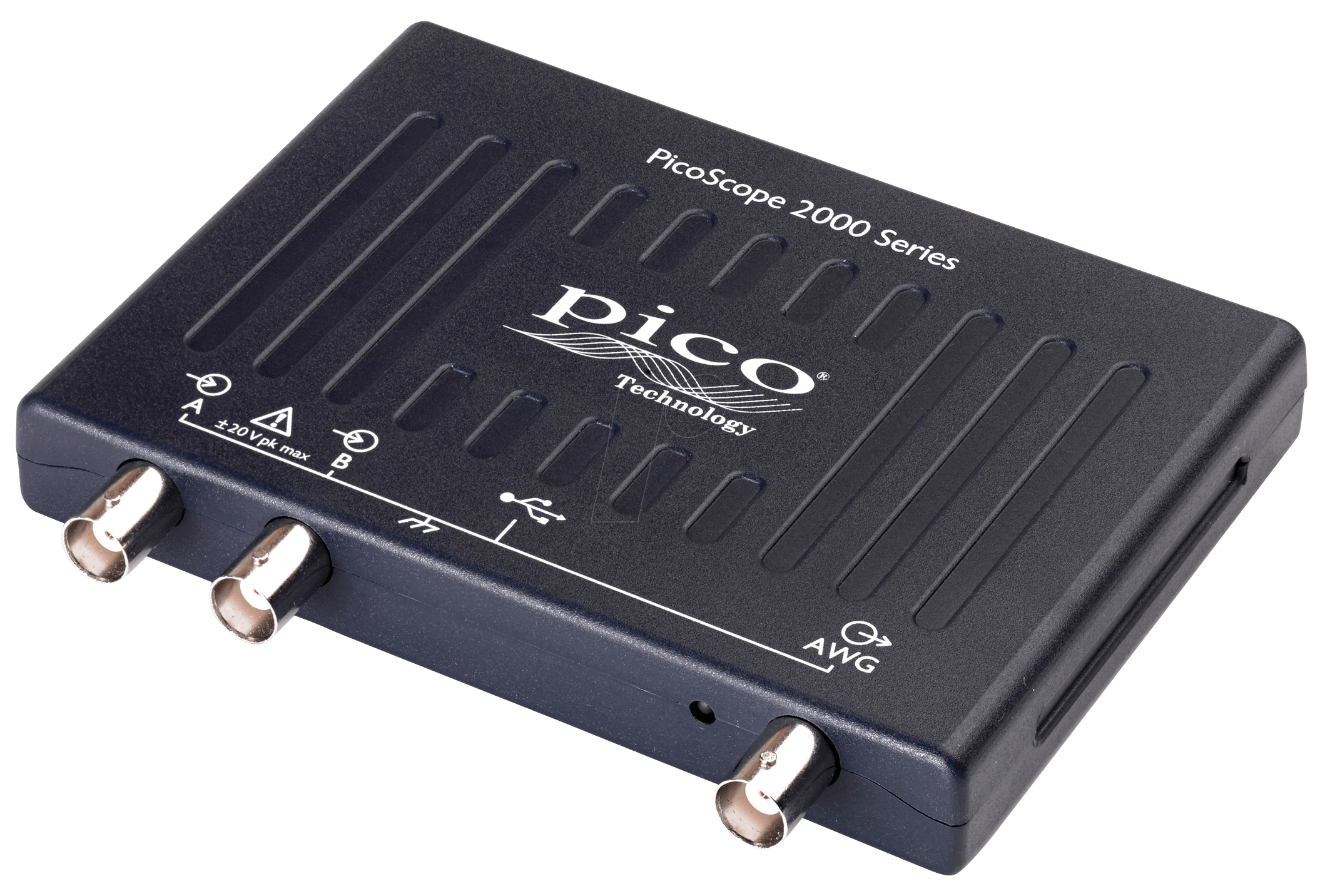

PS 2208B – USB-Oszilloskop, 100 MHz, 2 Kanäle + AWG

PS 2208B – Ihr Professionelles USB-Oszilloskop für Präzise Messungen

Das PS 2208B – USB-Oszilloskop, 100 MHz, 2 Kanäle + AWG ist die ideale Lösung für Ingenieure, Techniker und fortgeschrittene Hobbyisten, die eine leistungsstarke und dennoch kompakte Messtechnik für die Analyse komplexer elektronischer Signale benötigen. Wenn Sie eine genaue Darstellung von Spannungsverläufen, die Identifikation von Störsignalen oder die Verifizierung von Schaltungslayouts sicherstellen müssen, bietet dieses Gerät die nötige Präzision und Vielseitigkeit, die über herkömmliche Messgeräte hinausgeht.

Überlegene Leistung und Funktionalität

Das PS 2208B hebt sich von Standard-Oszilloskopen durch seine integrierte Arbiträrfunktionsgenerator (AWG)-Einheit, seine hohe Bandbreite von 100 MHz und die flexible USB-Konnektivität ab. Diese Kombination ermöglicht nicht nur die detaillierte Analyse bestehender Signale, sondern auch die Erzeugung von Prüfsignalen für umfassende Funktionstests. Im Gegensatz zu einfachen Oszilloskopen ohne AWG-Funktion, bei denen die Signalgenerierung oft separate Geräte erfordert, vereint das PS 2208B zwei essenzielle Werkzeuge in einem kompakten Formfaktor. Die Anbindung über USB erleichtert zudem die Datenübertragung, Speicherung und Fernsteuerung, was es zu einem unverzichtbaren Werkzeug in modernen Test- und Entwicklungsumgebungen macht.

Umfassende Analysefähigkeiten

Mit zwei unabhängigen Kanälen und einer Bandbreite von 100 MHz ermöglicht das PS 2208B die gleichzeitige Erfassung und Darstellung von zwei Signalen. Dies ist unerlässlich für die Analyse von Differenzsignalen, die Untersuchung von Timing-Beziehungen zwischen verschiedenen Punkten in einer Schaltung oder den Vergleich von Original- und modifizierten Signalen. Die hohe Abtastrate und die vertikale Auflösung gewährleisten, dass auch feinste Signaldetails und Transienten präzise erfasst werden. Die Triggerfunktionen des Geräts sind ebenfalls auf maximale Flexibilität ausgelegt und umfassen unter anderem Flankentriggerung, Pulsbreitentriggerung und Video-Triggerung, um auch anspruchsvolle Messaufgaben zu meistern.

Integrierter Arbiträrfunktionsgenerator (AWG)

Der im PS 2208B integrierte Arbiträrfunktionsgenerator erweitert seine Einsatzmöglichkeiten erheblich. Mit der Fähigkeit, sinusförmige, rechteckige, dreieckige und Sawtooth-Wellenformen sowie beliebige benutzerdefinierte Wellenformen zu erzeugen, dient dieses Gerät als vielseitige Signalquelle. Dies ist besonders wertvoll für Schaltungstests, bei denen spezifische Eingangssignale benötigt werden, um das Verhalten der zu prüfenden Schaltung zu simulieren. Die Frequenzgenauigkeit und die Amplitudenkontrolle des AWG sind präzise kalibriert, um konsistente und reproduzierbare Testergebnisse zu gewährleisten.

USB-Konnektivität und Softwareintegration

Die USB-Schnittstelle des PS 2208B ermöglicht eine nahtlose Verbindung zu Ihrem Computer. Dies vereinfacht nicht nur die Stromversorgung, sondern eröffnet auch erweiterte Möglichkeiten zur Datenverwaltung. Die mitgelieferte PC-Software bietet eine intuitive Benutzeroberfläche zur Steuerung des Oszilloskops, zur Aufnahme und Speicherung von Messdaten, zur Erstellung von Berichten und zur Fernsteuerung des Geräts. Diese Integration optimiert den Workflow, ermöglicht die Dokumentation von Messergebnissen und erleichtert die Zusammenarbeit in Teams, indem Messdaten einfach geteilt und analysiert werden können.

Wichtige Leistungsmerkmale

• Hohe Bandbreite: 100 MHz für detaillierte Signalanalysen komplexer elektronischer Schaltungen.
• Zwei Kanäle: Gleichzeitige Erfassung und Vergleich von bis zu zwei unabhängigen Signalen.
• Integrierter AWG: Erzeugung von Standard- und benutzerdefinierten Wellenformen für umfassende Schaltungstests.
• USB-Konnektivität: Einfache Datenübertragung, Stromversorgung und PC-gestützte Steuerung.
• Hohe Abtastrate: Erfassung schneller Signaländerungen und transienter Phänomene.
• Präzise Triggerfunktionen: Ermöglicht die Isolierung spezifischer Signalereignisse für detaillierte Analysen.
• Kompaktes Design: Platzsparend auf dem Arbeitstisch und ideal für mobile Einsätze.

Produktspezifikationen im Detail

Merkmal	Spezifikation
Oszilloskop-Bandbreite	100 MHz
Anzahl Kanäle	2 analog
Abtastrate (pro Kanal)	Bis zu 1 GSa/s (real-time)
Speichertiefe (pro Kanal)	Bis zu 64 Mpts (abhängig von der Softwareversion und Nutzung beider Kanäle)
Vertikale Auflösung	8-Bit
Eingangsimpedanz	1 MΩ ± 2% parallel zu 15 pF ± 5 pF
Kopplung	DC, AC, GND
Max. Eingangsspannung	±40 V (direkter Eingang, mit 10x Sonde bis 400 V)
AWG-Ausgangsfrequenzbereich	Bis zu 25 MHz
AWG-Wellenformen	Sinus, Rechteck, Dreieck, Sawtooth, Impuls, Rauschen, DC, Arbiträr
AWG-Auflösung	14-Bit
AWG-Abtastrate	Bis zu 125 MSa/s
PC-Schnittstelle	USB 2.0
Stromversorgung	USB Bus Power
Abmessungen (B x H x T)	Ca. 180 mm x 115 mm x 25 mm (ohne Anschlüsse)
Gewicht	Leicht und portabel, typischerweise unter 500g

Anwendungsbereiche

Das PS 2208B ist ein vielseitiges Instrument, das in einer breiten Palette von Anwendungsbereichen zum Einsatz kommt:

• Entwicklung und Debugging von digitalen und analogen Schaltungen: Analyse von Timing, Pegeln und Störungen.
• Schulungs- und Ausbildungsumgebungen: Demonstration und experimentelles Verständnis elektronischer Prinzipien.
• Reparatur und Wartung von Elektronikgeräten: Diagnose von Fehlfunktionen und Signalintegritätsproblemen.
• Automobil-Elektronik: Untersuchung von Bussystemen und Steuergerätesignalen.
• IoT- und Embedded-Systementwicklung: Analyse von Kommunikationsprotokollen und Sensor-Outputs.
• Audio- und Videotechnik: Überprüfung von Signalpfaden und Klangqualität.

Umfassende Softwareunterstützung

Die mitgelieferte PC-Software für das PS 2208B ist darauf ausgelegt, die volle Leistungsfähigkeit des Geräts zu erschließen. Sie bietet:

• Intuitive Steuerung aller Oszilloskop- und AWG-Funktionen.
• Echtzeit-Anzeige der Messwerte und Wellenformen.
• Fortschrittliche Trigger- und Messwerkzeuge.
• Datenaufzeichnung und -speicherung im PC-basierten Dateiformat.
• Möglichkeit zur Erstellung und Bearbeitung von benutzerdefinierten AWG-Wellenformen.
• Exportfunktionen für Messdaten und Screenshots zur Dokumentation und Weiterverarbeitung.
• Regelmäßige Updates zur Verbesserung der Funktionalität und Kompatibilität.

Garantierte Präzision und Zuverlässigkeit

Bei Lan.de legen wir größten Wert auf die Qualität und Zuverlässigkeit unserer angebotenen Produkte. Das PS 2208B USB-Oszilloskop wird unter strengen Qualitätskontrollen gefertigt und ist darauf ausgelegt, auch unter anspruchsvollen Bedingungen präzise und konsistente Messergebnisse zu liefern. Die hochwertige Verarbeitung der Komponenten und die sorgfältige Kalibrierung stellen sicher, dass Sie sich auf die Genauigkeit Ihrer Messungen verlassen können, was für kritische Anwendungen unerlässlich ist.

FAQ – Häufig gestellte Fragen zu PS 2208B – USB-Oszilloskop, 100 MHz, 2 Kanäle + AWG

Kann das PS 2208B auch für die Analyse von digitalen Signalen verwendet werden?

Ja, das PS 2208B kann für die Analyse von digitalen Signalen verwendet werden. Obwohl es primär als analoges Oszilloskop konzipiert ist, ermöglichen seine Bandbreite, Abtastrate und die integrierten Triggerfunktionen die Erfassung und Untersuchung von digitalen Signalflanken, Pegeln und Timings. Für dedizierte digitale Analysefunktionen mit Logikanalysator-Eigenschaften sind spezielle Modelle erforderlich, aber für grundlegende digitale Signalanalyse ist das PS 2208B gut geeignet.

Ist die Software für das PS 2208B auch mit macOS oder Linux kompatibel?

Die Kompatibilität der Software hängt vom spezifischen Modell und der vom Hersteller bereitgestellten Version ab. Typischerweise werden solche USB-Oszilloskope primär für Windows-Betriebssysteme entwickelt. Es ist ratsam, vor dem Kauf die genauen Systemanforderungen und die unterstützten Betriebssysteme auf der Produktseite oder im Datenblatt des Herstellers zu prüfen. In einigen Fällen gibt es möglicherweise Community-Lösungen oder alternative Open-Source-Treiber für andere Betriebssysteme.

Wie wird die Signalform für den AWG-Ausgang am einfachsten erstellt?

Die einfachste Methode zur Erstellung von Signalformen für den AWG ist die Nutzung der mitgelieferten PC-Software. Diese bietet eine grafische Oberfläche, in der Sie Standardwellenformen auswählen und deren Parameter (Frequenz, Amplitude, Offset) einstellen können. Für komplexere oder benutzerdefinierte Wellenformen können Sie diese direkt in der Software zeichnen oder importieren, oft in Form von Punktlisten oder als Textdatei mit definierten Werten. Die Software überträgt diese dann an das Oszilloskop.

Benötige ich spezielle Kenntnisse, um das PS 2208B zu bedienen?

Grundlegende Kenntnisse im Umgang mit Oszilloskopen sind von Vorteil. Die mitgelieferte Software ist jedoch benutzerfreundlich gestaltet, um auch Anfängern den Einstieg zu erleichtern. Um das volle Potenzial des Geräts auszuschöpfen und komplexe Signale zu analysieren, empfiehlt sich die Aneignung von weiterführendem Wissen über Messtechnik, Oszilloskop-Bedienung und Signaltheorie. Tutorials und Anleitungen sind oft in der Software oder auf der Website des Herstellers verfügbar.

Welche Arten von Sonden sind mit dem PS 2208B kompatibel?

Das PS 2208B verwendet standardmäßige BNC-Anschlüsse für seine Eingangskanäle. Dies bedeutet, dass es mit einer breiten Palette von Standard-Oszilloskop-Tastköpfen kompatibel ist, die ebenfalls über BNC-Stecker verfügen. Typischerweise werden passive Tastköpfe (z.B. 1x/10x umschaltbare Tastköpfe) mitgeliefert oder empfohlen, die für die meisten Messungen im Bereich von 100 MHz ausreichend sind. Für spezielle Anwendungen wie hochfrequente Signale oder Messungen mit sehr geringen Pegeln können auch aktive Tastköpfe oder differenzielle Tastköpfe erforderlich sein, sofern sie mit der Impedanz und Bandbreite des Oszilloskops kompatibel sind.

Ist das PS 2208B für den Einsatz im Feld geeignet?

Dank seines kompakten Designs und der USB-Stromversorgung ist das PS 2208B sehr gut für den Feldeinsatz geeignet. Es benötigt keinen separaten Netzadapter und lässt sich leicht transportieren. Allerdings ist es wichtig, das Gerät vor starken Erschütterungen, Staub und Feuchtigkeit zu schützen, wie es bei allen elektronischen Präzisionsinstrumenten der Fall ist. Eine passende Transporttasche oder ein Koffer wird für den mobilen Einsatz empfohlen.

Welche Vorteile bietet die integrierte AWG-Funktion gegenüber einem separaten Funktionsgenerator?

Die integrierte AWG-Funktion bietet signifikante Vorteile in Bezug auf Portabilität, Kosten und Workflow-Effizienz. Sie eliminiert die Notwendigkeit, ein separates Gerät mitzuführen und anzuschließen, was besonders bei mobilen Einsätzen oder begrenztem Arbeitsplatz von Vorteil ist. Die direkte Integration ermöglicht zudem eine engere Synchronisation und einfachere Steuerung über die gemeinsame PC-Software. Dies vereinfacht das Erstellen und Anwenden von Testsignalen, was den gesamten Debugging- und Testprozess beschleunigt.

Marke	PICO
