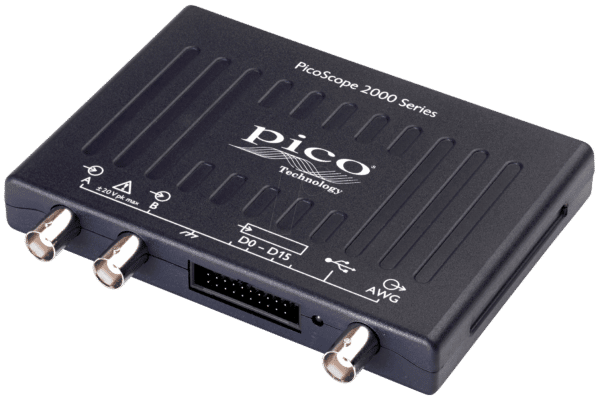

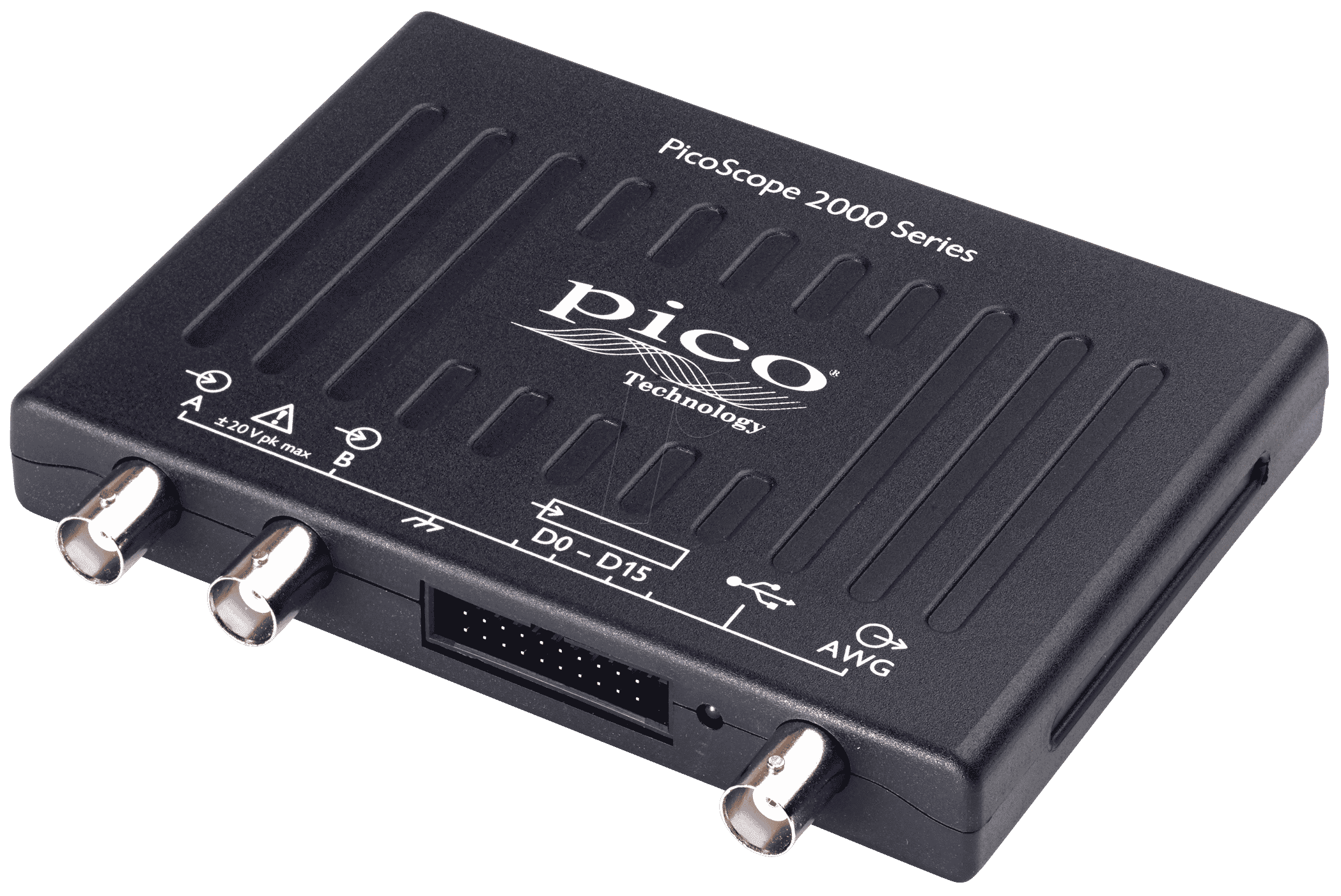

PS 2208B MSO – Ihr Gateway zur präzisen Mixed-Signal-Analyse
Das PS 2208B MSO USB-Oszilloskop, Mixed-Signal, 100 MHz, 2 Kanäle + AWG ist die ideale Lösung für Ingenieure, Techniker und fortgeschrittene Hobbyisten, die eine leistungsstarke und vielseitige Plattform zur Analyse komplexer digitaler und analoger Schaltungssignale benötigen. Wenn herkömmliche Oszilloskope an ihre Grenzen stoßen, wenn es um die gleichzeitige Erfassung und Analyse von analogen und digitalen Daten geht, bietet dieses Gerät die entscheidende Intelligenz und Flexibilität für tiefgreifende Fehlersuche und Systemoptimierung.
Leistungsstarke Mixed-Signal-Fähigkeiten für anspruchsvolle Projekte
Das PS 2208B MSO revolutioniert die Art und Weise, wie Sie integrierte Schaltungen untersuchen. Durch die nahtlose Kombination eines 2-Kanal-Oszilloskops mit einer Mixed-Signal-Logikanalysator-Funktion ermöglicht es Ihnen, sowohl analoge Signalverläufe als auch digitale Bus-Daten parallel und synchron zu erfassen. Dies ist unerlässlich für die Entwicklung und Fehlerbehebung moderner eingebetteter Systeme, bei denen die Interaktion zwischen analogen Sensoren, digitalen Controllern und Kommunikationsprotokollen kritisch ist.
Überlegene Präzision und Vielseitigkeit
Im Vergleich zu Standard-Oszilloskopen, die oft nur analoge Signale erfassen, hebt sich das PS 2208B MSO durch seine Mixed-Signal-Architektur ab. Die 100 MHz Bandbreite und die hohe Abtastrate gewährleisten die detailgetreue Erfassung auch schneller Signalflanken. Die integrierte Arbiträrfunktionsgenerator (AWG)-Funktion erweitert die Einsatzmöglichkeiten erheblich: Erzeugen Sie präzise Stimulus-Signale zur Charakterisierung Ihrer Schaltungen oder zur Simulation spezifischer Bedingungen. Diese integrierte Funktionalität reduziert den Bedarf an separaten Geräten, spart Kosten und vereinfacht Ihren Arbeitsplatz.
Umfassende Analysewerkzeuge für maximale Effizienz
Profitieren Sie von einer Reihe fortschrittlicher Trigger-Modi, die es Ihnen ermöglichen, spezifische Ereignisse in Ihren Signalen präzise zu isolieren. Ob serielle Bus-Dekodierung, Trigger auf steigende oder fallende Flanken digitaler Signale oder komplexe kombinatorische Trigger – das PS 2208B MSO bietet die Werkzeuge, um selbst die komplexesten Probleme schnell zu identifizieren. Die intuitive Benutzeroberfläche, kombiniert mit leistungsstarker PC-basierter Software, ermöglicht eine einfache Steuerung, Datenerfassung und -analyse.
Schlüsselfunktionen und Vorteile
- Mixed-Signal-Analyse: Gleichzeitige Erfassung und Anzeige von analogen (2 Kanäle) und digitalen Signalen für ein vollständiges Bild Ihrer Schaltung.
- Hohe Bandbreite: 100 MHz Bandbreite zur detailgetreuen Darstellung schneller Signale und komplexer Muster.
- Integrierter Arbiträrfunktionsgenerator (AWG): Erzeugen Sie benutzerdefinierte Wellenformen zur Stimulierung und Charakterisierung von Schaltungen.
- Fortschrittliche Trigger-Optionen: Präzises Auslösen auf analoge und digitale Ereignisse zur schnellen Fehlersuche.
- USB-Konnektivität: Einfache Anbindung an PCs und Laptops für erweiterte Steuerungs-, Aufzeichnungs- und Analysefunktionen.
- Kompaktes und portables Design: Ideal für Labor, Feldservice und mobile Einsätze.
- Intuitive Software: Leistungsstarke und benutzerfreundliche PC-Anwendung zur Steuerung und Datenvisualisierung.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modell | PS 2208B MSO |
| Typ | USB Mixed-Signal-Oszilloskop mit AWG |
| Oszilloskop-Kanäle | 2 analoge Kanäle |
| Bandbreite | 100 MHz |
| Abtastrate (Max.) | Bis zu 500 MSa/s pro Kanal (effektiv) |
| Vertikale Auflösung | 8-Bit ADC |
| AWG Kanäle | 1 Kanal |
| AWG Abtastrate | Bis zu 125 MSa/s |
| AWG Wellenformen | Sinus, Rechteck, Dreieck, Puls, Rauschen, Arbiträr |
| Digitale Kanäle | 8 Kanäle (integrierte Logikanalysator-Funktion) |
| Maximale Eingangsspannung | CAT II 300V (typisch, mit geeigneten Tastköpfen) |
| Speichertiefe | Bis zu 4 Mpts pro Kanal |
| Schnittstelle | USB 2.0 |
| Stromversorgung | Über USB-Bus |
| Betriebssystem-Kompatibilität | Windows (typischerweise) |
Anwendungsbereiche und Einsatzmöglichkeiten
Das PS 2208B MSO ist ein unverzichtbares Werkzeug für eine Vielzahl von Anwendungen:
- Entwicklung eingebetteter Systeme: Analyse von Mikrocontroller-Kommunikation (SPI, I2C, UART), Debugging von Timing-Problemen und Überprüfung von PWM-Signalen.
- Automobilindustrie: Diagnose von CAN-Bus-Signalen, Analyse von Sensoren und Aktoren.
- Industrielle Automatisierung: Überwachung von Steuerungssignalen, Fehleranalyse in SPS-Systemen.
- Kommunikationstechnik: Untersuchung von HF-Signal-Charakteristiken, Debugging von digitalen Schnittstellen.
- Forschung und Lehre: Ideal für Universitäten und technische Schulen zur Vermittlung von Konzepten der Schaltungstechnik und Messtechnik.
- Elektronik-Reparatur: Schnelle Identifizierung von Defekten in komplexen Schaltungen durch detaillierte Signalaufzeichnung.
Präzise Signalgenerierung mit dem AWG
Die integrierte Arbiträrfunktionsgenerator-Funktion des PS 2208B MSO ist ein entscheidender Vorteil gegenüber reinen Oszilloskopen. Sie ermöglicht es Ihnen, nicht nur Signale zu messen, sondern auch gezielt Stimuli zu erzeugen. Dies ist unerlässlich für:
- Kompensation und Kalibrierung: Testen Sie die Reaktion Ihrer Schaltung auf definierte Eingangssignale.
- Simulation von Störsignalen: Untersuchen Sie das Verhalten Ihrer Schaltung unter ungünstigen Bedingungen.
- Funktionstests: Erzeugen Sie Standard- oder benutzerdefinierte Signale, um die Funktionalität von Komponenten oder Modulen zu überprüfen.
- Signalverfälschungstests: Vergleichen Sie die Ausgangssignale mit den generierten Eingangssignalen, um Verzerrungen zu erkennen.
Tiefergehende Analyse mit Logikanalysator-Funktionalität
Die 8 digitalen Kanäle des PS 2208B MSO wandeln es in ein leistungsfähiges Werkzeug für die digitale Signalverarbeitung um. Erfassen und analysieren Sie gleichzeitig Bus-Transaktionen von Mikrocontrollern, Kommunikationsprotokollen oder anderen digitalen Schnittstellen. Die Fähigkeit, digitale und analoge Signale synchron aufzuzeichnen, ermöglicht es Ihnen, Korrelationen zwischen den beiden Signalarten aufzudecken, was bei der Fehlerbehebung in mixed-signal-Systemen von unschätzbarem Wert ist.
Hervorragende Benutzererfahrung und Software
Die Verbindung über USB ermöglicht eine nahtlose Integration mit Ihrem PC. Die mitgelieferte Software bietet eine intuitive Benutzeroberfläche, die sich an die Funktionalität eines Desktop-Oszilloskops anlehnt, aber die Vorteile eines Computers nutzt: unbegrenzte Aufzeichnungsdauer (abhängig vom Festplattenspeicher), einfache Datenspeicherung und -verwaltung, sowie fortschrittliche Analysewerkzeuge wie FFT, Cursor-Messungen und automatisierte Messungen. Die Software wird kontinuierlich weiterentwickelt, um neue Funktionen und verbesserte Leistung zu bieten.
FAQ – Häufig gestellte Fragen zu PS 2208B MSO – USB-Oszilloskop, Mixed-Signal, 100 MHz, 2 Kanäle + AWG
Was bedeutet „Mixed-Signal“ bei diesem Oszilloskop?
Mixed-Signal bedeutet, dass das Gerät sowohl analoge als auch digitale Signale gleichzeitig erfassen und analysieren kann. Das PS 2208B MSO verfügt über 2 analoge Oszilloskop-Kanäle und 8 digitale Logikanalysator-Kanäle, die synchron arbeiten.
Ist die AWG-Funktion für professionelle Anwendungen geeignet?
Ja, die integrierte Arbiträrfunktionsgenerator (AWG)-Funktion mit einer Abtastrate von bis zu 125 MSa/s und der Möglichkeit, benutzerdefinierte Wellenformen zu erstellen, ist für viele professionelle Test- und Charakterisierungsanwendungen geeignet, insbesondere für Entwicklungs- und Debugging-Aufgaben.
Welche digitalen Kommunikationsprotokolle kann das Oszilloskop typischerweise dekodieren?
Obwohl die genaue Liste je nach Software-Version variieren kann, unterstützen Geräte dieser Art häufig die Dekodierung von gängigen seriellen Protokollen wie SPI, I2C und UART. Dies ist entscheidend für die Analyse von digitalen Kommunikationsbussen.
Benötige ich zusätzliche Tastköpfe für die digitalen Kanäle?
Ja, für die 8 digitalen Kanäle werden dedizierte Logikanalysator-Tastköpfe benötigt. Diese sind oft im Lieferumfang enthalten oder müssen separat erworben werden und ermöglichen die Anbindung an digitale Signalleitungen.
Wie leistungsfähig ist die integrierte Logikanalysator-Funktion im Vergleich zu einem eigenständigen Gerät?
Die integrierte Logikanalysator-Funktion des PS 2208B MSO bietet eine exzellente Lösung für viele gängige Mixed-Signal-Analyseaufgaben. Für extrem anspruchsvolle Anwendungen mit sehr hohen digitalen Abtastraten oder einer sehr großen Anzahl digitaler Kanäle könnten spezialisierte, eigenständige Logikanalysatoren erforderlich sein. Für die meisten Entwicklungs- und Debugging-Aufgaben ist die Funktionalität jedoch mehr als ausreichend.
Welche Betriebssysteme werden von der mitgelieferten Software unterstützt?
Typischerweise wird die mitgelieferte PC-Software für das Windows-Betriebssystem entwickelt und unterstützt. Es ist ratsam, die spezifischen Systemanforderungen und Kompatibilitätslisten auf der Produktseite oder in der Dokumentation zu überprüfen.
Ist das Gerät für den mobilen Einsatz geeignet?
Ja, das PS 2208B MSO ist aufgrund seines kompakten Designs und der Stromversorgung über den USB-Bus gut für den mobilen Einsatz geeignet. Sie können es einfach an einen Laptop anschließen und überall dort Messungen durchführen, wo Sie einen Computer haben.
