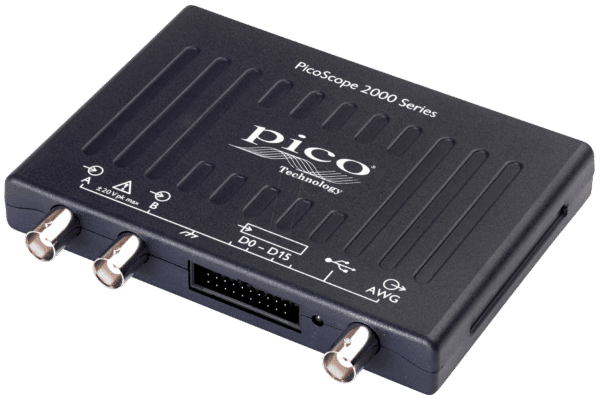

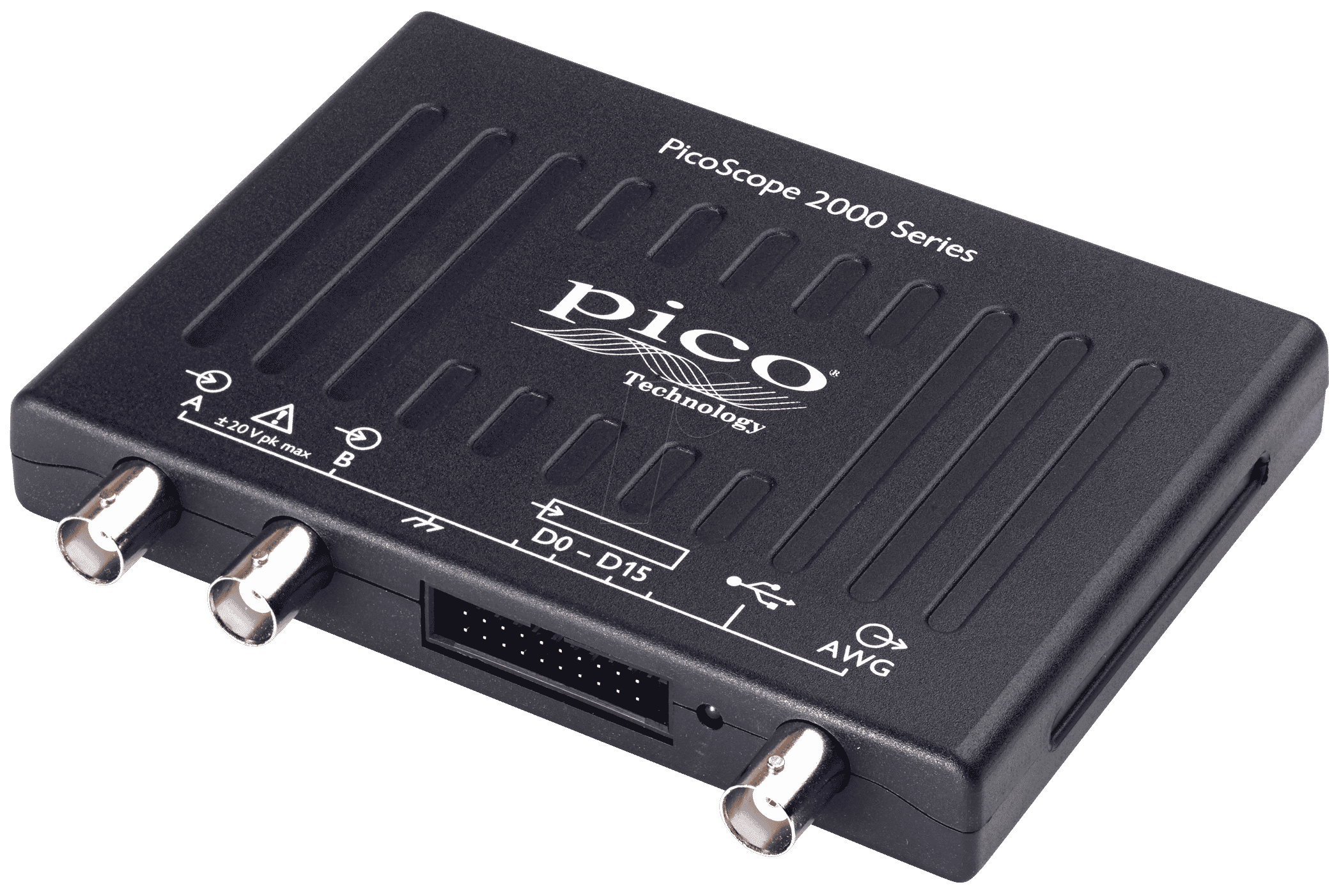

PS 2207B MSO – Mixed-Signal USB-Oszilloskop: Präzision und Flexibilität für anspruchsvolle Entwickler
Sie suchen nach einem leistungsstarken und vielseitigen Werkzeug zur Analyse komplexer elektronischer Schaltungen? Das PS 2207B MSO – USB-Oszilloskop, Mixed-Signal, 70 MHz, 2 Kanäle + AWG ist die ideale Lösung für Ingenieure, Techniker und ambitionierte Hobbyisten, die digitale und analoge Signale gleichzeitig erfassen, analysieren und generieren müssen. Dieses hochmoderne Messgerät überwindet die Grenzen traditioneller Oszilloskope, indem es integrierte Logikanalysator-Funktionen mit einem leistungsstarken Arbiträrfunktionsgenerator (AWG) kombiniert, um selbst die komplexesten Schaltungsprobleme effizient zu lösen.
Überlegene Mixed-Signal-Analyse mit dem PS 2207B MSO
Im Gegensatz zu reinen Analog-Oszilloskopen ermöglicht das PS 2207B MSO die gleichzeitige Darstellung und Analyse von analogen Signalverläufen und digitalen Zuständen. Dies ist unerlässlich für die Fehlersuche in modernen Systemen, die sowohl analoge Komponenten als auch digitale Logik beinhalten, wie z. B. Mikrocontroller-basierte Schaltungen, Kommunikationsschnittstellen oder Leistungselektronik. Die integrierte Logikanalysator-Funktion mit 2 digitalen Kanälen erlaubt das Erfassen und Dekodieren von Bussystemen wie I2C, SPI oder UART direkt auf dem Bildschirm des Oszilloskops, was den Entwicklungsprozess erheblich beschleunigt.
Leistungsstarke Funktionen für jede Messaufgabe
Das PS 2207B MSO zeichnet sich durch eine Reihe von Funktionen aus, die es zu einem unverzichtbaren Werkzeug machen:
- 70 MHz Bandbreite und 2 analoge Kanäle: Bietet ausreichend Bandbreite und Kanalanzahl für die meisten gängigen Anwendungen in der Elektronikentwicklung und -prüfung.
- Integrierter Arbiträrfunktionsgenerator (AWG): Ermöglicht die Erzeugung komplexer und benutzerdefinierter Signalformen für Stimulierungstests und Verifikationen.
- Mixed-Signal-Fähigkeiten (MSO): Simultane Erfassung und Anzeige von analogen Wellenformen und digitalen Signalen für eine umfassende Systemanalyse.
- Hohe Abtastrate: Sorgt für eine detailgetreue Darstellung auch schneller Signaländerungen.
- Umfangreiche Trigger-Optionen: Bietet flexible Möglichkeiten zur Isolierung spezifischer Signalereignisse.
- Automatische Messfunktionen: Schnelle und präzise Messung von Parametern wie Spannung, Frequenz, Periode und mehr.
- Benutzerfreundliche Oberfläche und Software: Intuitive Bedienung und leistungsstarke PC-Software für erweiterte Analyse und Datenverwaltung.
- Kompaktes und robustes Design: Ideal für den Einsatz im Labor, auf Reisen oder direkt am Prüfling.
Präzise Signalgenerierung mit dem integrierten AWG
Der integrierte Arbiträrfunktionsgenerator (AWG) des PS 2207B MSO erweitert die Funktionalität des Oszilloskops erheblich. Anstatt auf separate Signalgeneratoren angewiesen zu sein, können Sie nun komplexe und benutzerdefinierte Signalformen direkt aus dem Oszilloskop heraus erzeugen. Dies ist ideal für:
- Stimulierungstests: Generieren Sie spezifische Eingangssignale, um das Verhalten Ihrer Schaltung unter definierten Bedingungen zu testen.
- Verifikation von Designs: Simulieren Sie kritische Signalzustände oder fehlerhafte Signale, um die Robustheit Ihrer Schaltung zu prüfen.
- Kommunikationsprotokoll-Simulation: Generieren Sie Datenmuster für die Prüfung von Schnittstellen.
- Frequenzgangmessungen: Erzeugen Sie Sweeps, um die Frequenzantwort Ihrer Schaltungen zu analysieren.
Die Möglichkeit, AWG und Oszilloskop in einem Gerät zu vereinen, reduziert nicht nur die Anzahl der benötigten Geräte, sondern vereinfacht auch den Aufbau von Testaufbauten und verbessert die Synchronisation zwischen Signalgenerierung und -analyse.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Modell | PS 2207B MSO |
| Gerätetyp | USB Mixed-Signal Oszilloskop mit Arbiträrfunktionsgenerator (AWG) |
| Bandbreite (Analog) | 70 MHz |
| Anzahl Analog-Kanäle | 2 |
| Anzahl Digital-Kanäle (Logikanalysator) | 8 |
| Abtastrate (Analog) | Bis zu 250 MSa/s (pro Kanal) |
| Abtastrate (Digital) | Bis zu 1 GSa/s |
| Speichertiefe | Bis zu 1 Mpts (pro Kanal) |
| Vertikale Auflösung | 8 Bit |
| AWG Kanäle | 1 |
| AWG Abtastrate | Bis zu 125 MSa/s |
| AWG Auflösung | 14 Bit |
| AWG Wellenformen | Sinus, Rechteck, Dreieck, Sägezahn, Puls, Rauschen, Gauss, Arbiträr |
| Anschlüsse | USB 2.0 (Gerät zu PC) |
| Stromversorgung | Über USB |
| Betriebssystemkompatibilität | Windows (prüfen Sie die aktuelle Software-Version für genaue Kompatibilität) |
| Anwendungsgebiete | Entwicklung und Prüfung von Embedded Systemen, digitale und analoge Schaltungsanalyse, Fehlersuche in Bussystemen, Prototyping, Ausbildung |
| Abmessungen | Kompaktes und tragbares Design (Details können je nach Hersteller variieren) |
| Gehäusematerial | Hochwertiger Kunststoff |
Erweiterte Analyse- und Trigger-Möglichkeiten
Das PS 2207B MSO bietet eine beeindruckende Bandbreite an Trigger-Modi, um genau die Signalereignisse zu isolieren, die Sie untersuchen möchten. Neben den Standard-Triggern wie Flanken-, Pulsweiten- und Video-Trigger unterstützt es auch komplexere Logik-Trigger, die auf Kombinationen von digitalen Eingangszuständen basieren. Dies ist von unschätzbarem Wert bei der Fehlersuche in komplexen sequenziellen Schaltungen oder bei der Analyse von Kommunikationsprotokollen, bei denen spezifische Datenmuster oder Adressen als Trigger-Bedingung dienen müssen.
Die mitgelieferte PC-Software ist mehr als nur eine Anzeige. Sie ermöglicht eine tiefergehende Analyse von aufgezeichneten Daten, einschließlich FFT-Analysen zur Frequenzbereichsanalyse, mathematischer Funktionen zur Signalbearbeitung und der Möglichkeit, komplexe Trigger-Konfigurationen zu erstellen und zu speichern. Die Möglichkeit, Messungen zu speichern, Screenshots zu erstellen und Berichte zu generieren, steigert die Effizienz von Entwicklungsprozessen und Dokumentationsanforderungen erheblich.
Häufig gestellte Fragen (FAQ)
Was ist der Hauptvorteil der Mixed-Signal-Funktion (MSO)?
Der Hauptvorteil der Mixed-Signal-Funktion (MSO) ist die Möglichkeit, analoge und digitale Signale gleichzeitig aufzuzeichnen und anzuzeigen. Dies ist entscheidend für die Analyse moderner elektronischer Schaltungen, bei denen analoge und digitale Komponenten eng miteinander interagieren, wie z.B. bei Mikrocontrollern, Kommunikationsschnittstellen oder Leistungselektronik. Sie können komplexe Zusammenhänge verstehen, die mit einem reinen Analog-Oszilloskop nicht sichtbar wären.
Ist das PS 2207B MSO für Einsteiger geeignet?
Ja, obwohl das PS 2207B MSO über fortschrittliche Funktionen verfügt, ist es dank seiner intuitiven Benutzeroberfläche und der unterstützenden PC-Software auch für Einsteiger und Studenten gut geeignet. Die automatischen Messfunktionen und die klaren Anzeigeoptionen erleichtern den Einstieg in die Oszilloskop-Technik. Für fortgeschrittene Anwendungen bietet es die nötige Tiefe und Flexibilität.
Welche Arten von Signalen kann der integrierte AWG generieren?
Der integrierte Arbiträrfunktionsgenerator (AWG) des PS 2207B MSO kann eine breite Palette von Standard-Wellenformen wie Sinus, Rechteck, Dreieck, Sägezahn und Puls erzeugen. Darüber hinaus ermöglicht er die Erzeugung von Rauschen, Gauss-Kurven und vor allem benutzerdefinierten Arbiträr-Wellenformen, die Sie selbst definieren und hochladen können, um spezifische Testbedingungen zu simulieren.
Wie wird das Oszilloskop mit Strom versorgt?
Das PS 2207B MSO wird bequem über den USB-Anschluss mit Strom versorgt. Dies bedeutet, dass Sie kein separates Netzteil benötigen, was das Gerät sehr portabel und einfach einzurichten macht. Sie benötigen lediglich einen Computer mit einem freien USB-Anschluss.
Welche digitalen Bussysteme kann der Logikanalysator dekodieren?
Die integrierte Logikanalysator-Funktion des PS 2207B MSO unterstützt typischerweise die Dekodierung gängiger digitaler Bussysteme wie I2C, SPI und UART. Die genaue Liste der unterstützten Protokolle kann je nach Firmware-Version und Software variieren. Dies ist eine enorme Hilfe bei der Fehlersuche in Kommunikationsschnittstellen.
Benötige ich spezielle Treiber für die PC-Software?
Ja, für die Anbindung des PS 2207B MSO an Ihren Computer und die Nutzung der begleitenden PC-Software sind in der Regel spezifische Treiber erforderlich. Diese Treiber werden üblicherweise zusammen mit der Software auf der Webseite des Herstellers zum Download angeboten. Es ist wichtig, die neueste Version für Ihr Betriebssystem zu installieren.
Kann ich mit diesem Oszilloskop auch Hochfrequenzschaltungen analysieren?
Mit einer Bandbreite von 70 MHz ist das PS 2207B MSO gut geeignet für die Analyse von vielen analogen und digitalen Schaltungen im Audio-, Video- und Kommunikationsbereich bis in den niedrigen HF-Bereich. Für sehr hohe Frequenzen (weit im MHz- oder GHz-Bereich) wären Oszilloskope mit höherer Bandbreite erforderlich. Für seine Preisklasse und die Mixed-Signal-Fähigkeiten bietet es jedoch eine hervorragende Leistung.
