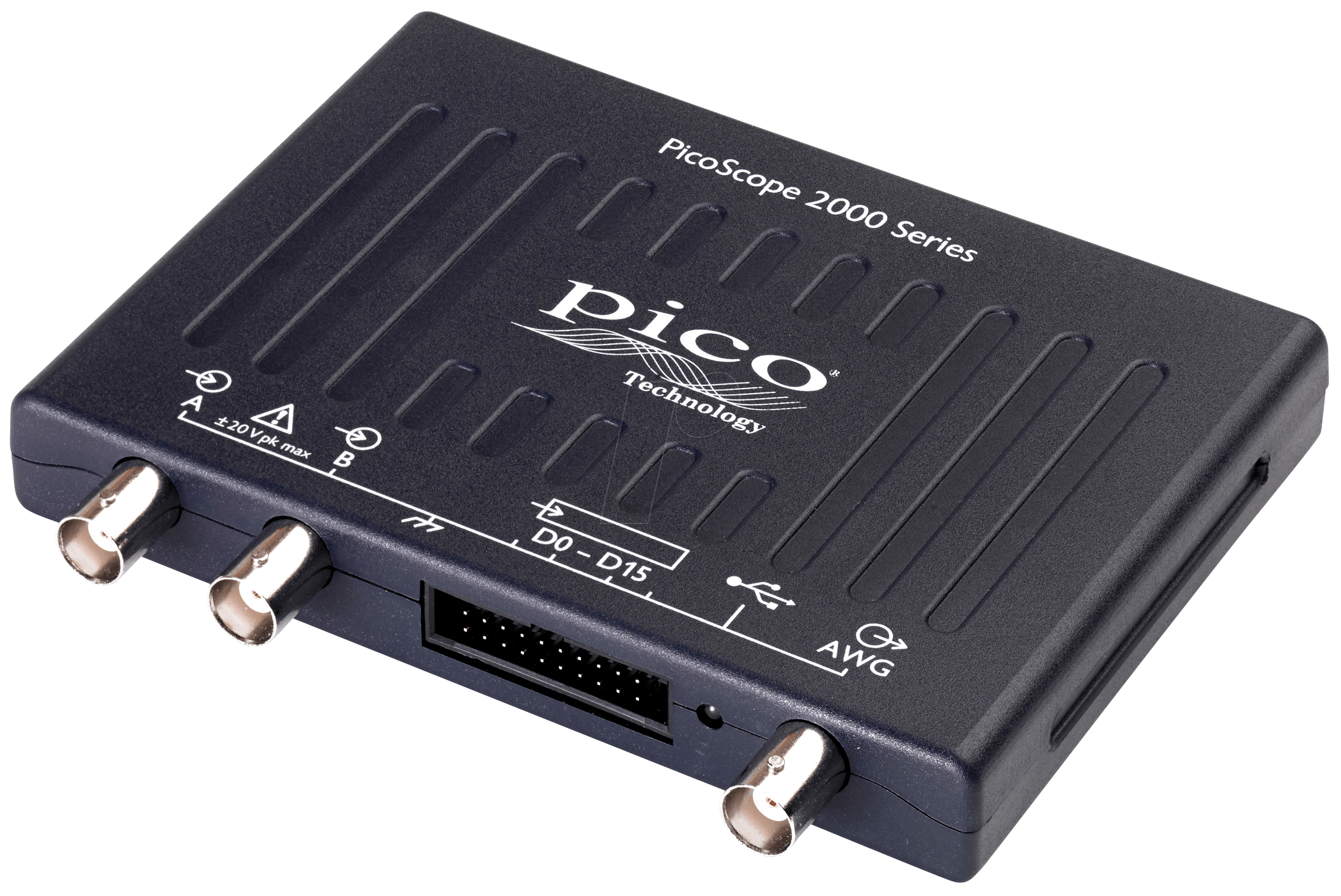

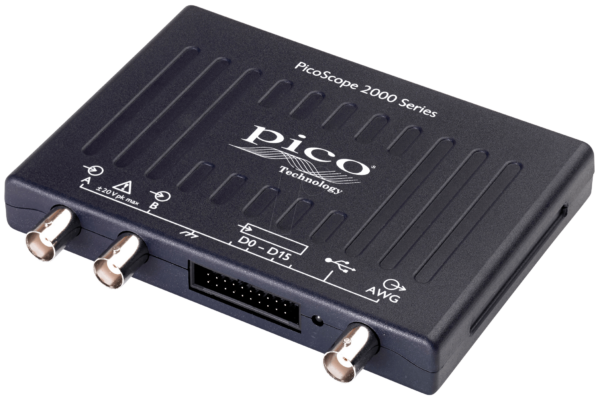

Präzise Messungen für anspruchsvolle Projekte: Das PS 2206B MSO USB-Oszilloskop
Das PS 2206B MSO USB-Oszilloskop ist die ideale Lösung für Ingenieure, Techniker und Hobbyisten, die eine leistungsstarke und flexible Diagnoseplattform für analoge und digitale Signale benötigen. Wenn Sie komplexe Schaltungen analysieren, Entwicklungsarbeiten durchführen oder Fehler in elektronischen Systemen präzise lokalisieren möchten, bietet dieses Gerät die notwendige Detailtiefe und Funktionalität, die über herkömmliche Oszilloskope hinausgeht.
Leistungsmerkmale des PS 2206B MSO im Überblick
Das PS 2206B MSO kombiniert die Funktionalitäten eines leistungsfähigen digitalen Speicheroszilloskops mit denen eines Mixed-Signal-Analysators und eines Funktionsgenerators (AWG). Diese Integration ermöglicht eine umfassende Signaluntersuchung und -erzeugung in einem einzigen, kompakten Gerät, das über USB an Ihren Computer angebunden wird.
- Mixed-Signal-Fähigkeiten: Analyse von analogen und digitalen Signalen simultan, was für die Fehlersuche in komplexen digitalen Systemen unerlässlich ist.
- Integrierter Arbiträrfunktionsgenerator (AWG): Erzeugung von Standard- und komplexen Wellenformen zur Stimulierung und Verifikation von Schaltungen.
- Hohe Bandbreite und Abtastrate: 50 MHz Bandbreite und eine schnelle Abtastrate gewährleisten die genaue Erfassung transienter Signale und hoher Frequenzen.
- Zwei analoge Kanäle: Ermöglichen den Vergleich und die Korrelation von zwei analogen Signalpfaden.
- Intuitive Softwareoberfläche: Die mitgelieferte PC-Software bietet eine benutzerfreundliche Steuerung und erweiterte Analysefunktionen.
- Kompaktes und portables Design: Ideal für den Einsatz im Labor, im Feld oder in beengten Arbeitsumgebungen.
Erweiterte Analysefunktionen für maximale Signalintelligenz
Die Stärke des PS 2206B MSO liegt in seinen erweiterten Diagnosefunktionen, die es von einfacheren Oszilloskopen abheben. Die Mixed-Signal-Analyse (MSO) ist ein entscheidender Vorteil, da sie es ermöglicht, digitale Bus-Signale (wie I2C, SPI, UART) zusammen mit analogen Signalen darzustellen und zu synchronisieren. Dies vereinfacht die Fehlersuche in Systemen, die sowohl analoge als auch digitale Komponenten beinhalten, erheblich.
Die integrierte Arbitrary Waveform Generator (AWG)-Funktion erweitert die Einsatzmöglichkeiten des Geräts über die reine Signalmessung hinaus. Mit dem AWG können Sie benutzerdefinierte oder Standard-Wellenformen wie Sinus, Rechteck, Dreieck oder Sägezahn erzeugen und diese als Stimulus für Ihre Schaltung verwenden. Dies ist unerlässlich für Funktionstests, Kalibrierungen und die Simulation verschiedener Betriebszustände.
Die hohe Abtastrate in Verbindung mit der Bandbreite von 50 MHz ermöglicht die präzise Erfassung von schnellen Signaländerungen und das Aufzeichnen von detaillierten Wellenformen, selbst bei komplexen Signalen. Hochentwickelte Trigger-Modi, einschließlich Flankentriggern, Pulsbreitentriggern und optionalen seriellen Bus-Triggern (je nach Software-Unterstützung), helfen dabei, spezifische Ereignisse im Signalverlauf zu isolieren und zu analysieren.
Hochwertige Verarbeitung und durchdachtes Design
Bei der Entwicklung des PS 2206B MSO wurde besonderer Wert auf eine robuste Bauweise und eine intuitive Bedienung gelegt. Die verwendete Elektronikkomponenten garantieren eine hohe Messgenauigkeit und Zuverlässigkeit im Dauerbetrieb. Das Gehäuse schützt die empfindliche Technik und sorgt für eine angenehme Haptik.
| Merkmal | Details |
|---|---|
| Anschlusstyp | USB-Schnittstelle für PC-Anbindung |
| Kanäle | 2 analoge Kanäle + 8 digitale Kanäle (MSO-Funktion) |
| Bandbreite | 50 MHz |
| Abtastrate (pro Kanal) | Bis zu 250 MSa/s |
| Speichertiefe (pro Kanal) | Bis zu 1 Mpts (je nach Konfiguration und verfügbarer PC-Ressource) |
| Vertikale Auflösung | 8-Bit ADC |
| Eingangskopplung | AC, DC, GND |
| Eingangsimpedanz | 1 MΩ ± 2% parallel zu 15 pF ± 5 pF |
| AWG-Funktion | Ja, integrierter Arbiträrfunktionsgenerator |
| AWG-Ausgang | 1 Kanal |
| AWG-Frequenzbereich | Bis zu 25 MHz (abhängig von Wellenform und Amplitude) |
| Stromversorgung | Über USB-Bus (5V, < 500mA) |
| Betriebssystem-Kompatibilität | Windows (typischerweise 7/8/10/11) |
Anwendungsbereiche und Vorteile für Ihre Projekte
Das PS 2206B MSO ist ein vielseitiges Werkzeug, das in einer Vielzahl von Anwendungsbereichen eingesetzt werden kann:
- Entwicklungsingenieurwesen: Überprüfung und Validierung von Designs, Debugging von Prototypen, Analyse von Leistungsparametern.
- Automobilindustrie: Diagnose von Bordelektronik, Analyse von Bussystemen (z.B. CAN, LIN – erfordert entsprechende Softwareunterstützung), Prüfung von Sensoren und Aktuatoren.
- Industrielle Automatisierung: Überwachung und Analyse von Steuerungssignalen, Fehlersuche in SPS-Systemen, Untersuchung von Kommunikationsprotokollen.
- Forschung und Lehre: Praktische Vermittlung von elektronischen Prinzipien, Durchführung von Experimenten, Signalverarbeitung.
- Hobbyelektronik und Maker-Szene: Detaillierte Analyse von Arduino-, Raspberry Pi- und anderen Mikrocontroller-Projekten, Debugging komplexer Schaltungen.
Die USB-Konnektivität macht das Gerät besonders flexibel. Es kann einfach und schnell mit einem Laptop oder Desktop-PC verbunden werden, was eine mobile und flexible Arbeitsweise ermöglicht. Die leistungsstarke Software bietet nicht nur die grafische Darstellung der Signale, sondern auch Werkzeuge für mathematische Berechnungen, Frequenzanalysen (FFT), Leistungsmessungen und die Speicherung von Messdaten für spätere Auswertungen.
FAQ – Häufig gestellte Fragen zu PS 2206B MSO – USB-Oszilloskop, Mixed-Signal, 50 MHz, 2 Kanäle + AWG
Was ist der Hauptvorteil der Mixed-Signal-Funktion (MSO)?
Die Mixed-Signal-Funktion ermöglicht die gleichzeitige Anzeige und Analyse von analogen und digitalen Signalen. Dies ist entscheidend für die Fehlersuche in Systemen, in denen digitale Logik mit analogen Schaltungsteilen interagiert. Sie können beispielsweise ein Steuersignal auf einem digitalen Bus mit dem analogen Ausgang eines Treibers vergleichen, um Synchronisationsprobleme oder Timing-Fehler zu identifizieren.
Kann ich mit dem integrierten AWG komplexe benutzerdefinierte Wellenformen erzeugen?
Ja, das PS 2206B MSO verfügt über einen Arbiträrfunktionsgenerator (AWG). Dies bedeutet, dass Sie neben Standardwellenformen (Sinus, Rechteck etc.) auch eigene, komplexe Wellenformen erstellen und ausgeben können, um Ihre Schaltungen unter spezifischen Bedingungen zu testen. Die genauen Möglichkeiten zur Erstellung komplexer Wellenformen hängen von der mitgelieferten PC-Software ab.
Welche Art von digitalen Signalen kann ich mit der MSO-Funktion analysieren?
Die MSO-Funktion ermöglicht die Erfassung und Anzeige von digitalen Signalen. Spezifische Protokoll-Decoder (wie SPI, I2C, UART) sind in der Regel Software-abhängig. Mit der Grundfunktion können Sie die Pegel und das Timing von digitalen Leitungen visuell analysieren. Für die automatische Dekodierung bestimmter serieller Bussignale ist die entsprechende Softwarefunktionalität des Herstellers entscheidend.
Ist das Gerät auch für Anfänger im Bereich Elektronik geeignet?
Das PS 2206B MSO ist ein leistungsfähiges Messinstrument, das für professionelle Anwendungen konzipiert ist. Die intuitive PC-Software erleichtert die Bedienung erheblich, und die umfangreichen Funktionen sind für erfahrenere Anwender von großem Nutzen. Für absolute Anfänger kann die Einarbeitung in die erweiterten Funktionen zeitaufwendig sein, aber die grundlegende Bedienung zur Anzeige von analogen Signalen ist verständlich.
Wie wird das Oszilloskop mit Strom versorgt und welche Software wird benötigt?
Das Oszilloskop wird über die USB-Schnittstelle mit Strom versorgt, was bedeutet, dass es keine separate Stromquelle benötigt und sehr portabel ist. Die Steuerung und Anzeige der Messdaten erfolgt über eine PC-Software, die für gängige Windows-Betriebssysteme verfügbar ist. Die genaue Softwareversion und Kompatibilität wird vom Hersteller bereitgestellt.
Wie unterscheidet sich dieses USB-Oszilloskop von einem traditionellen Desktop-Oszilloskop?
Der Hauptunterschied liegt in der Portabilität und der Nutzung eines PCs als Anzeige- und Steuereinheit. USB-Oszilloskope sind oft kompakter, kostengünstiger und ermöglichen durch die PC-Software erweiterte Analyse- und Aufzeichnungsfunktionen. Traditionelle Desktop-Oszilloskope haben integrierte Displays und Bedienelemente, was sie eigenständiger macht.
Welche Art von Messungen sind mit 50 MHz Bandbreite möglich?
Mit einer Bandbreite von 50 MHz können Sie analoge Signale mit Frequenzen bis zu dieser Grenze präzise erfassen und analysieren. Dies ist ausreichend für die meisten Anwendungen im Bereich der Mikrocontroller-Entwicklung, digitalen Logik und allgemeinen Elektronikdiagnose. Für sehr hochfrequente Schaltungen oder HF-Signalanalysen sind Oszilloskope mit höherer Bandbreite erforderlich.
