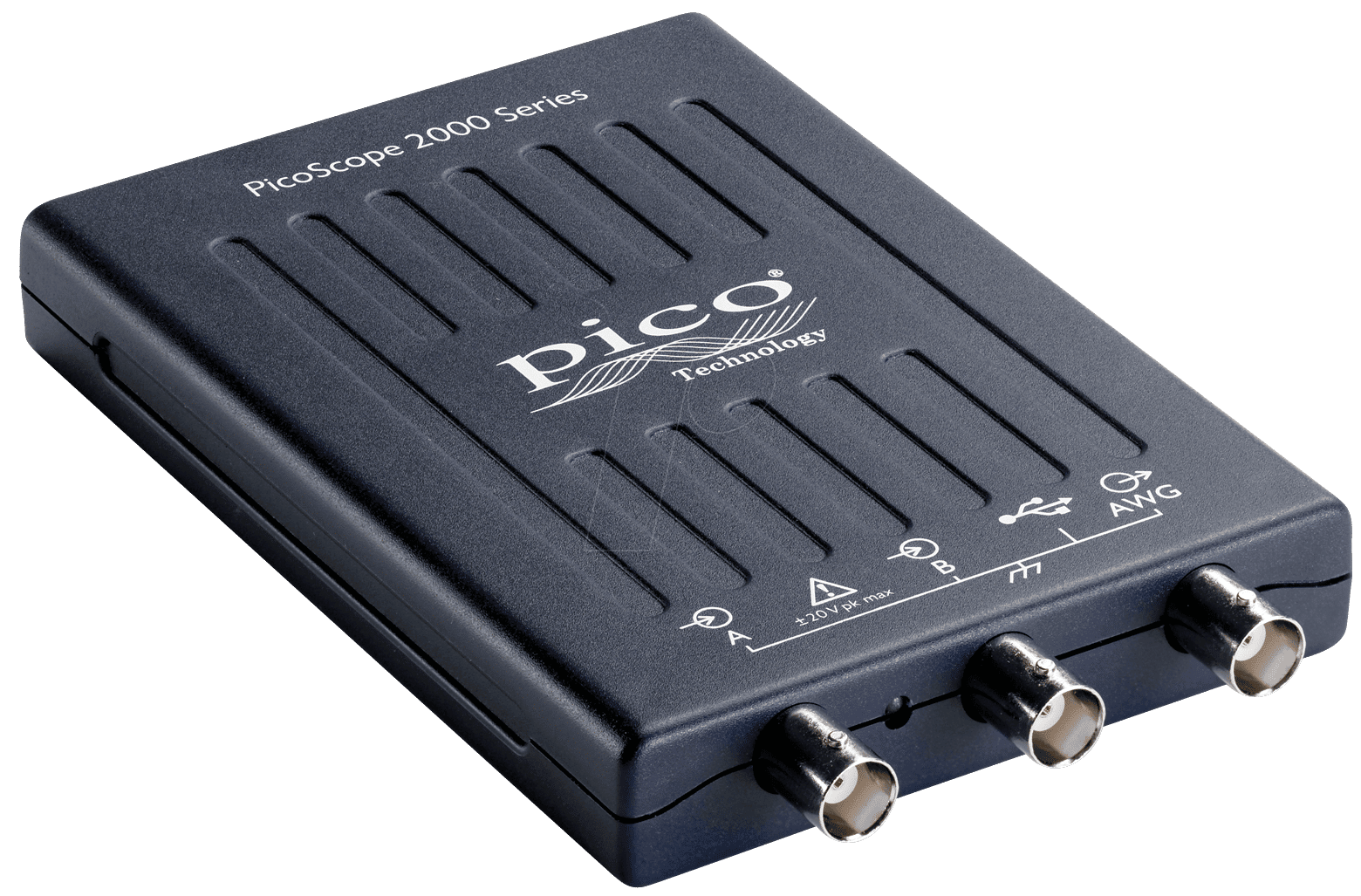

Präzise Messungen und Signalgenerierung für anspruchsvolle Projekte: Das PS 2204A USB-Oszilloskop
Wenn Sie nach einer leistungsstarken und flexiblen Lösung für die Analyse und Generierung elektrischer Signale suchen, ist das PS 2204A USB-Oszilloskop mit seiner 10 MHz Bandbreite und den zwei Kanälen die ideale Wahl. Speziell entwickelt für Ingenieure, Techniker, Studenten und Hobbyisten, die präzise Einblicke in Schaltungen benötigen und gleichzeitig die Möglichkeit zur Erzeugung von Testsignalen wünschen, übertrifft dieses Gerät die Möglichkeiten einfacherer Oszilloskope durch seine Integration mit Ihrem Computer und die zusätzliche Funktionalität eines Arbitrary Waveform Generators (AWG).
Überlegene Leistung und Vielseitigkeit des PS 2204A
Das PS 2204A USB-Oszilloskop kombiniert zwei unverzichtbare Werkzeuge für die Elektronikentwicklung in einem einzigen, kompakten Gerät. Standardlösungen beschränken sich oft auf die reine Messfunktion. Das PS 2204A geht einen Schritt weiter: Es bietet Ihnen nicht nur die Möglichkeit, komplexe Signale mit hoher Genauigkeit zu visualisieren und zu analysieren, sondern auch, eigene Testsignale zu generieren. Dies beschleunigt den Entwicklungsprozess erheblich und ermöglicht tiefere Einblicke in das Verhalten Ihrer Schaltungen unter verschiedensten Bedingungen. Die USB-Konnektivität ermöglicht zudem eine nahtlose Integration in Ihre bestehende Arbeitsumgebung, erleichtert die Datenspeicherung, Analyse und Dokumentation.
Leistungsmerkmale des PS 2204A im Detail
Das Herzstück des PS 2204A bildet sein hochmodernes Messsystem, das für eine Bandbreite von bis zu 10 MHz ausgelegt ist. Dies ermöglicht die präzise Erfassung und Darstellung von Signalen, die in vielen typischen Elektronikanwendungen vorkommen. Die zwei unabhängigen Kanäle erlauben den gleichzeitigen Vergleich und die Analyse von zwei verschiedenen Signalpunkten in Ihrer Schaltung, was für das Verständnis von Signalwegen, Laufzeiten und Interferenzen unerlässlich ist.
- Hohe Messgenauigkeit: Erfassen Sie selbst feinste Signalnuancen dank einer präzisen Abtastung und vertikalen Auflösung.
- Echtzeit-Signalvisualisierung: Beobachten Sie Ihre Signale in Echtzeit und nutzen Sie Trigger-Funktionen zur Stabilisierung komplexer Wellenformen.
- Zwei-Kanal-Betrieb: Vergleichen Sie zwei Signale simultan, um Zusammenhänge und Zeitverschiebungen aufzudecken.
- Intuitive Bedienung über PC-Software: Profitieren Sie von einer grafischen Benutzeroberfläche, die Ihnen die volle Kontrolle über alle Mess- und Analysefunktionen gibt.
- Flexibilität durch USB-Schnittstelle: Einfache Anbindung an Ihren Computer, stromsparende Betriebsweise und bequeme Datenspeicherung.
Integrierter Arbitrary Waveform Generator (AWG) für erweiterte Tests
Die zusätzliche Funktionalität eines integrierten Arbitrary Waveform Generators (AWG) hebt das PS 2204A von konventionellen Oszilloskopen ab. Mit dem AWG können Sie eine Vielzahl von Standard- und benutzerdefinierten Wellenformen erzeugen, darunter Sinus-, Rechteck-, Dreieck-, Sägezahn- und Pulsignale. Dies ist von unschätzbarem Wert für:
- Funktionsprüfung von Bauteilen: Testen Sie die Reaktion von Verstärkern, Filtern und anderen Komponenten auf verschiedene Eingangssignale.
- Kalibrierung von Systemen: Nutzen Sie generierte Signale zur präzisen Kalibrierung von Messgeräten und Schaltungen.
- Simulation von Umgebungsbedingungen: Erzeugen Sie spezifische Signale, um das Verhalten Ihrer Schaltung unter simulierten Störsignalen oder abnormalen Betriebsbedingungen zu testen.
- Entwicklung von Kommunikationssystemen: Generieren Sie komplexe Modulationssignale für Tests in diesem Bereich.
- Bildung und Forschung: Ermöglichen Sie praktische Experimente mit der Möglichkeit, Signale zu erzeugen und gleichzeitig deren Verhalten zu analysieren.
Technische Spezifikationen und Aufbau
Das PS 2204A wurde mit Blick auf Robustheit und Benutzerfreundlichkeit entwickelt. Das Gehäuse besteht aus hochwertigem ABS-Kunststoff, der eine gute Haptik und Widerstandsfähigkeit im Labor- und Werkstatteinsatz bietet. Die kompakte Bauweise ermöglicht den einfachen Transport und die platzsparende Unterbringung auf jedem Arbeitsplatz. Die Schnittstellen sind klar gekennzeichnet und leicht zugänglich. Die Stromversorgung erfolgt bequem über die USB-Schnittstelle, was den Bedarf an zusätzlichen Netzteilen eliminiert und die Installation vereinfacht. Die Software, die zur Steuerung des Oszilloskops und des AWG verwendet wird, ist intuitiv gestaltet und läuft auf den gängigen Betriebssystemen.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modellbezeichnung | PS 2204A |
| Gerätetyp | USB-Oszilloskop mit integriertem Arbitrary Waveform Generator (AWG) |
| Bandbreite | 10 MHz |
| Anzahl Kanäle | 2 |
| Abtastrate (maximal pro Kanal) | Die genaue maximale Abtastrate ist eine wichtige Spezifikation für die Signalrekonstruktion. Für eine 10 MHz Bandbreite wird typischerweise eine Abtastrate von mindestens dem 2-fachen (gemäß Nyquist-Shannon-Theorem) oder besser dem 5- bis 10-fachen empfohlen, um eine akkurate Darstellung von Signalen zu gewährleisten. (Hinweis: Für eine genaue Spezifikation siehe Produktdatenblatt des Herstellers.) |
| Vertikale Auflösung | Typischerweise 8 Bit, ermöglicht die Unterscheidung feiner Spannungspegel. Höhere Auflösung führt zu detaillierteren Darstellungen. |
| Eingangskopplung | AC/DC/GND – Bietet Flexibilität bei der Analyse verschiedener Signalanteile. |
| Trigger-Modi | Edge Trigger, Pulse Trigger, etc. – Ermöglicht die präzise Erfassung und Analyse von Signalen. |
| AWG-Funktionen | Erzeugung von Sinus, Rechteck, Dreieck, Sägezahn, Puls, Rauschen und beliebigen benutzerdefinierten Wellenformen. |
| AWG-Ausgang | Kann als Signalquelle für Tests verwendet werden. |
| Konnektivität | USB 2.0 oder höher für Datenübertragung und Stromversorgung. |
| Gehäusematerial | Hochwertiger ABS-Kunststoff – Langlebig und handlich. |
| Betriebssystemkompatibilität | Windows, macOS, Linux (je nach Software-Support des Herstellers) – Bietet breite Einsatzmöglichkeiten. |
| Anwendungsbereiche | Elektronikentwicklung, Debugging, Schaltungsdesign, Ausbildung, Hobbyprojekte, Service und Wartung. |
Optimale Einsatzmöglichkeiten und Anwendungsbereiche
Das PS 2204A eignet sich hervorragend für eine breite Palette von Anwendungen, die eine präzise Signalanalyse und -generierung erfordern. In der professionellen Elektronikentwicklung ermöglicht es das Debugging komplexer Schaltungen, das Testen von Prototypen und die Verifikation von Designs. Für Service-Techniker bietet es ein kompaktes und leistungsfähiges Werkzeug zur Diagnose von Fehlern in elektronischen Geräten. Studenten und Lehrende profitieren von der anschaulichen Darstellung von Signalen und der Möglichkeit, praktische Experimente durchzuführen. Auch fortgeschrittene Hobbyisten finden im PS 2204A einen zuverlässigen Partner für ihre anspruchsvollen Projekte, sei es im Bereich der Audioelektronik, der Steuerungstechnik oder der Entwicklung von Embedded-Systemen.
Häufig gestellte Fragen zu PS 2204A – USB-Oszilloskop, 10 MHz, 2 Kanäle + AWG
Was ist der Hauptvorteil des PS 2204A im Vergleich zu einem herkömmlichen Oszilloskop?
Der Hauptvorteil des PS 2204A liegt in der Kombination eines leistungsfähigen Zwei-Kanal-Oszilloskops mit einem integrierten Arbitrary Waveform Generator (AWG). Dies ermöglicht nicht nur die Analyse bestehender Signale, sondern auch die Generierung von Testsignalen für umfangreichere Schaltungstests und -simulationen, was die Funktionalität und den Nutzen erheblich erweitert.
Für wen ist das PS 2204A besonders geeignet?
Das PS 2204A ist ideal für Ingenieure, Techniker, Studenten, Forscher und anspruchsvolle Hobbyisten, die eine präzise und vielseitige Lösung für die Analyse und Generierung von elektrischen Signalen benötigen. Es ist sowohl für professionelle Anwendungen als auch für Bildungs- und Lernzwecke hervorragend geeignet.
Welche Arten von Signalen kann der integrierte AWG erzeugen?
Der integrierte Arbitrary Waveform Generator kann eine breite Palette von Standard-Wellenformen wie Sinus, Rechteck, Dreieck, Sägezahn und Puls erzeugen. Darüber hinaus ermöglicht er die Generierung von benutzerdefinierten Wellenformen, was für spezifische Testanforderungen unerlässlich ist.
Ist eine separate Stromversorgung für das PS 2204A erforderlich?
Nein, das PS 2204A wird über die USB-Schnittstelle mit Strom versorgt. Dies vereinfacht die Einrichtung und reduziert den Kabelsalat, da keine zusätzliche Stromversorgung benötigt wird.
Welche Betriebssysteme werden von der Steuerungssoftware unterstützt?
Die Steuerungssoftware für das PS 2204A ist in der Regel mit den gängigen Betriebssystemen wie Windows, macOS und oft auch Linux kompatibel. Es empfiehlt sich, die genauen Systemanforderungen auf der Produktseite oder im Handbuch des Herstellers zu prüfen.
Wie einfach ist die Bedienung des Oszilloskops und des AWG?
Das PS 2204A wird über eine benutzerfreundliche PC-Software gesteuert, die eine intuitive grafische Benutzeroberfläche bietet. Dies erleichtert die Konfiguration von Messungen, die Anpassung von Signalparametern und die Analyse von Daten, auch für Benutzer mit weniger Erfahrung.
Bietet das PS 2204A Möglichkeiten zur Datenspeicherung und -export?
Ja, die USB-Konnektivität und die zugehörige Software ermöglichen in der Regel die Speicherung von Messergebnissen und Wellenformen direkt auf Ihrem Computer. Oft können diese Daten auch in verschiedenen Formaten exportiert werden, was die Dokumentation und Weiterverarbeitung erleichtert.
