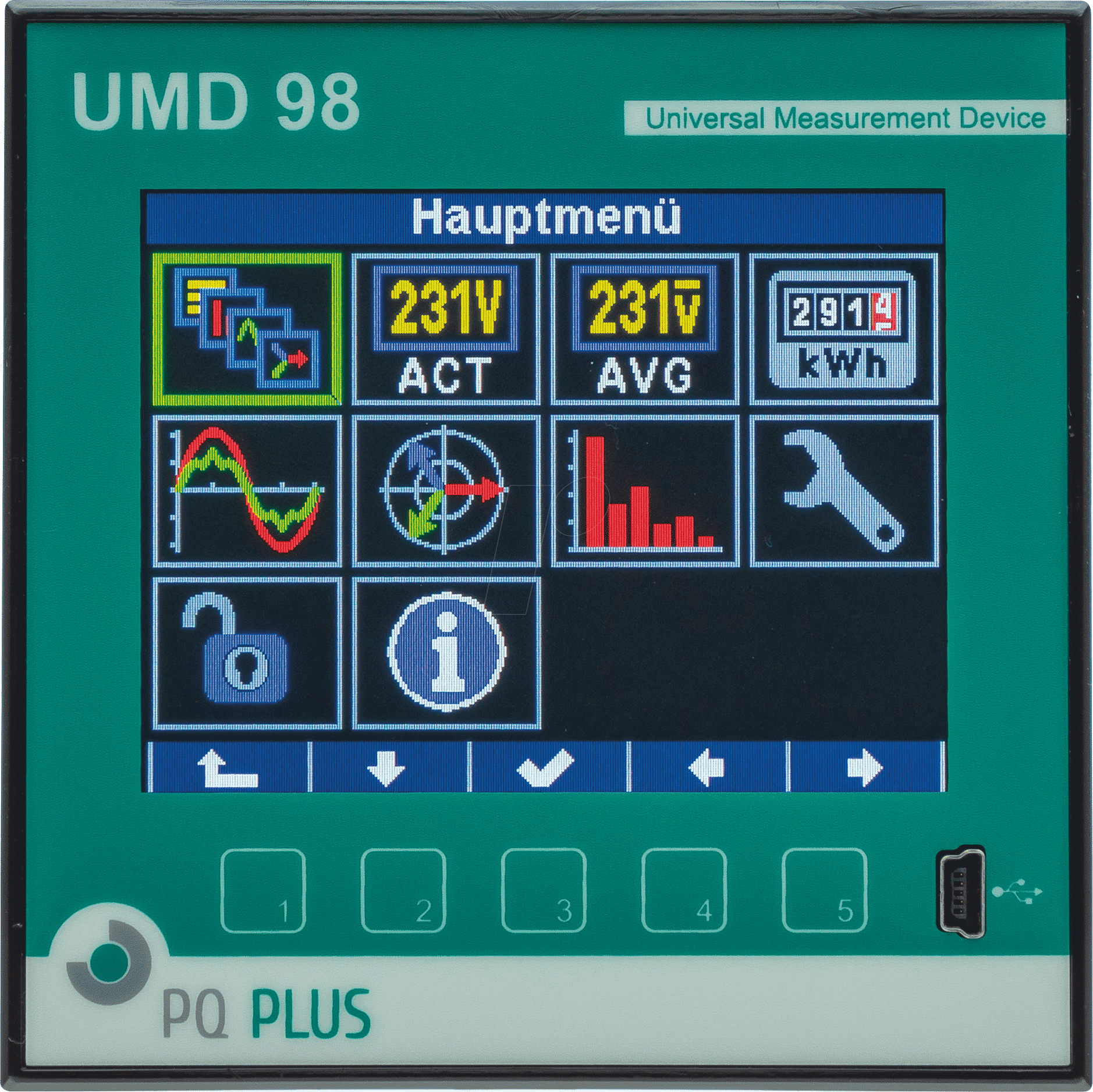

PQPLUS UMD98 – LCD-Universalmessgerät UMD 98

Das UMD 98 RCM ist ein hochleistungsfähiges Fronttafeleinbaumessgerät und ersetzt alle Analogmessgeräte. Es misst 3/4-phasig Strom und Spannung im 4-Quadrantenbetrieb in Klasse 0,2 und damit die Arbeit in Klasse 0,5 s sowie alle üblichen Netzgrößen, z.B. Oberschwingungen bis zur 50. Harmonischen. Das Gerät wird über Stromwandler mit N/5 A und N/1 A angeschlossen. Es bildet die Netzqualität nach EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12 ab. Es besitzt ein brillantes großes Farb-Grafik-Display. Über 5 Funktionstasten wird das UMD 98 komfortabel bedient. Es besitzt zwei Analogeingänge zur RCM Messung. Es kann in 230/400 V TN-S Netzen eingesetzt werden. Es verfügt über einen großen 512 MB Speicher und einen integrierten Webserver. Über die Ethernet-Schnittstelle (mit 5 Ports) und den frontseitigen Mini-USB-Anschluss kann auf das Gerät zugegriffen werden. Damit sind auch Internetprotokolle einlesbar und es lassen sich SPS- und Gebäudeleitsysteme einfach anbinden. Digitale Ein/Ausgänge und eine serielle RS485-Schnittstelle sind ebenfalls integriert. Zur Netzanalyse kann das Messgerät um die Firmware-Module PQ S und GO erweitert werden. Mit der Software ENVIS wird das Gerät parametriert bzw. visualisiert. Die CPU arbeitet mit 25,6 kHz.UMD 98RCM – Netzanalysator Schalttafeleinbau 96 x 96 mmVersorgungsspannung: 100…275 V AC, 80…350 V DCMessspannung: 8…660 V LL 3 Spannungseingänge4 Stromeingänge (0…5 A)2 analoge Eingänge (Differenzstrom und / oder 0…20 mA)1 digitaler Ein- / AusgangSchnittstellen: Ethernet, RS485, Front-USBProtokoll: Modbus TCP/IP, Modbus RTUUhr und 512 MB DatenspeicherMesskategorie: CAT III, 300 VAbtastrate: 25,6 kHz1. – 50. HarmonischeDisplay: graphisches Farb-LCDAuswertung nach DIN EN 50160 (Klasse S)* *Notwendiges Firmwaremodul PQ S
