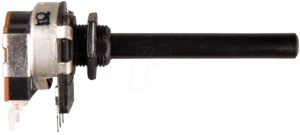

Potentiometer mit Schalter: Präzise Steuerung und integrierte Funktionalität für Ihre Elektronikprojekte
Entdecken Sie unsere sorgfältig kuratierte Auswahl an Potentiometern mit integriertem Schalter, die sich ideal für eine Vielzahl von Anwendungen eignen. Ob Sie ein ambitionierter Hobbyelektroniker, ein professioneller Entwickler oder ein erfahrener Techniker sind, unsere Kategorie bietet Ihnen die perfekte Lösung für präzise Pegelregelung und gleichzeitige Ein-/Ausschaltfunktion in einem kompakten Bauteil. Diese Kombination ist besonders wertvoll für Projekte, bei denen Platzersparnis, Bedienkomfort und Funktionalität Hand in Hand gehen müssen, wie beispielsweise in Audiogeräten, Stromversorgungen, Messinstrumenten und Industrieanlagen.
Worauf sollten Sie beim Kauf von Potentiometern mit Schalter achten?
Die Auswahl des richtigen Potentiometers mit Schalter ist entscheidend für die Funktionalität und Langlebigkeit Ihres Projekts. Berücksichtigen Sie folgende Kernaspekte, um eine fundierte Entscheidung zu treffen:
- Widerstandswert: Der Nennwiderstand (gemessen in Ohm, Ω) ist die wichtigste Kenngröße. Er bestimmt, wie stark das Signal gedämpft wird. Wählen Sie den Wert basierend auf den Anforderungen Ihrer Schaltung – gängige Werte reichen von wenigen Ohm bis zu mehreren Megaohm. Achten Sie auf die angegebene Toleranz, die die Abweichung vom Nennwert beschreibt.
- Schaltcharakteristik (Linear oder Logarithmisch):
- Lineare Potentiometer (Typ B): Der Widerstand ändert sich gleichmäßig mit der Drehbewegung. Ideal für allgemeine Pegel- oder Spannungsregelungen.
- Logarithmische Potentiometer (Typ A): Die Widerstandsänderung folgt einer logarithmischen Kurve. Diese sind besonders für Audioanwendungen geeignet, da sie die menschliche Hörwahrnehmung von Lautstärke besser abbilden.
- Schalterfunktionalität:
- Anzahl der Schaltkontakte: Oftmals 1-polig, 1-fach (SPST) oder 2-polig, 1-fach (DPST).
- Schaltzustände: In der Regel ein Öffner (NO) oder Schließer (NC) Kontakt, oder eine Kombination. Überlegen Sie, ob der Schalter das Gerät komplett abschalten oder nur einen bestimmten Teil der Schaltung steuern soll.
- Nennleistung und Belastbarkeit: Die maximale Leistung (in Watt, W), die das Potentiometer und der Schalter dauerhaft verarbeiten können, ist wichtig, um Überhitzung und Beschädigung zu vermeiden. Achten Sie auch auf die maximale Schaltspannung und den Schaltstrom.
- Achsenmaterial und -form: Die Achse (Metall, Kunststoff) sollte zur Montage passen. Gebräuchliche Formen sind glatt, geriffelt oder geschlitzt, was die Befestigung von Drehknöpfen beeinflusst. Die Länge der Achse ist ebenfalls relevant für die Dicke des Gehäuses.
- Befestigung und Montagemöglichkeiten: Gewindegröße der Befestigungsmutter und Art der Lötösen oder Anschlussklemmen.
- Drehwinkel und Abgriffcharakteristik: Die meisten Potentiometer haben einen Drehwinkel von 270° oder 300°. Einige spezielle Typen bieten auch kürzere Drehwinkel oder lineare Skalen.
- Umgebungsbedingungen und Schutzart: Berücksichtigen Sie Temperatur, Feuchtigkeit und potenzielle Staub- oder Wasserbelastung. Spezielle abgedichtete Potentiometer bieten hier Vorteile.
- Normen und Zertifizierungen: Für sicherheitskritische Anwendungen können Zertifizierungen wie UL, VDE oder CE relevant sein.
- Hersteller und Qualität: Renommierte Hersteller wie ALPS, Bourns, Vishay oder TT Electronics stehen für hohe Qualität und Zuverlässigkeit.
Technische Spezifikationen und Klassifizierungen
Die Welt der Potentiometer mit Schalter ist vielfältig und von spezifischen technischen Merkmalen geprägt. Die folgende Tabelle gibt einen Überblick über gängige Klassifizierungen und Vergleichskriterien, die Ihnen bei der Auswahl helfen werden:
| Merkmal | Beschreibung | Auswirkungen & Anwendungsbereiche | Typische Werte/Optionen |
|---|---|---|---|
| Widerstandstyp | Lineare (B-Typ) vs. Logarithmische (A-Typ) Charakteristik | Linear: Gleichmäßige Pegeländerung (z.B. Helligkeit, Geschwindigkeit). Logarithmisch: Anpassung an menschliche Wahrnehmung (z.B. Audio-Lautstärke). | 1kΩ, 5kΩ, 10kΩ, 100kΩ, 1MΩ; Toleranz ±10%, ±20%. |
| Schalterfunktion | Art des integrierten Schalters (z.B. SPST, DPST) | SPST: Einpolig, Einschalter (häufigste Form). DPST: Zweipolig, Einschalter (gleichzeitiges Schalten zweier Leiter). | SPST (1-polig), DPST (2-polig). |
| Leistungsschaltvermögen | Maximaler Strom (A) und Spannung (V) des Schalters | Wichtig für das sichere Abschalten von Geräten. Muss den Strom der geschalteten Last sicher bewältigen. | Bis zu 3A bei 24V DC, 0.5A bei 125V AC. |
| Potentiometer-Nennleistung | Maximale Dauerleistung in Watt (W) | Bestimmt, wie viel Leistung das Potentiometer bei seinem Nennwiderstand verarbeiten kann, ohne zu überhitzen. | 0.1W, 0.25W, 0.5W, 1W. |
| Achsenform | Geriffelt, geschlitzt, glatt, Metall, Kunststoff | Geriffelte und geschlitzte Achsen sind Standard für Drehknöpfe. Metallachsen sind robuster. Kunststoffachsen sind kostengünstiger und isolierend. | Ø 6mm geriffelt, Ø 4mm geschlitzt, Ø 3mm glatt. |
| Montagegewinde | Größe des Befestigungsgewindes | Bestimmt die Montage in Frontplatten oder Gehäusen. Standardgewinde vereinfachen die Beschaffung von Zubehör wie Mutter und Unterlegscheiben. | M7, M10, 3/8-32. |
| Betriebstemperaturbereich | Temperatur, bei der das Bauteil spezifikationsgerecht funktioniert | Wichtig für Anwendungen in extremen Umgebungen oder bei hoher Verlustleistung. | -25°C bis +70°C, -40°C bis +85°C, bis +125°C. |
| Lebensdauer (Zyklen) | Anzahl der Schalt- und Einstellzyklen | Gibt Auskunft über die mechanische Haltbarkeit des Potentiometers und des Schalters. | 10.000, 50.000, 100.000 Zyklen. |
Fortgeschrittene Überlegungen und technologische Trends
Über die grundlegenden Spezifikationen hinaus gibt es weitere Faktoren, die für anspruchsvolle Anwendungen eine Rolle spielen. Die Wahl des richtigen Materials für die Schleifbahn und den Abgriff hat direkten Einfluss auf die Lebensdauer und Signalqualität. Carbon-Bahn-Potentiometer bieten eine gute Linearität und sind kostengünstig, während Conductive Plastic-Bahnen oft eine höhere Auflösung und längere Lebensdauer aufweisen. Für sehr präzise oder industrielle Anwendungen werden auch Metallbahn-Potentiometer eingesetzt, die extrem robust sind und sehr geringe Übergangswiderstände aufweisen.
Ein wachsender Trend ist die Integration von Potentiometern mit Schalter in komplexere Module. Dies kann die Kombination mit digitalen Potentiometern für fernsteuerbare Einstellungen oder die Integration in smarte Geräte umfassen. Auch ökologische Aspekte gewinnen an Bedeutung; Hersteller achten vermehrt auf RoHS-Konformität (Restriction of Hazardous Substances) und die Verwendung umweltfreundlicherer Materialien. Die Miniaturisierung schreitet ebenfalls voran, mit immer kleineren Bauformen, die selbst in beengten Platzverhältnissen eingesetzt werden können.
FAQ – Häufig gestellte Fragen zu Potis mit Schalter
Was ist der Unterschied zwischen einem linearen und einem logarithmischen Potentiometer mit Schalter?
Ein lineares Potentiometer (Typ B) ändert seinen Widerstand gleichmäßig proportional zur Drehbewegung. Das bedeutet, wenn Sie den Drehknopf zur Hälfte drehen, haben Sie auch die Hälfte des Widerstands erreicht. Logarithmische Potentiometer (Typ A) hingegen passen ihre Widerstandsänderung an die menschliche Wahrnehmung an, insbesondere beim Hören von Lautstärke. Eine halbe Drehung entspricht hier nicht der halben Lautstärke, sondern einer Lautstärke, die subjektiv als etwa halb so laut empfunden wird. Für Audioanwendungen ist ein logarithmischer Typ daher meist die bessere Wahl.
Wie wähle ich den richtigen Widerstandswert für mein Projekt?
Der ideale Widerstandswert hängt stark von der spezifischen Schaltung ab. In Audiogeräten werden oft Werte zwischen 10 kΩ und 100 kΩ für die Lautstärkeregelung verwendet. In Netzteilen zur Spannungseinstellung können Sie Werte von wenigen kΩ bis zu mehreren 100 kΩ benötigen. Konsultieren Sie das Datenblatt oder die Dokumentation Ihres Geräts oder Ihrer Schaltung, um den empfohlenen Widerstandsbereich zu ermitteln. Ein zu niedriger Widerstand kann zu erhöhter Stromaufnahme führen, ein zu hoher kann die Empfindlichkeit des Sensors oder die Steuerung beeinträchtigen.
Welche Bedeutung hat die Nennleistung eines Potentiometers mit Schalter?
Die Nennleistung (in Watt) gibt an, welche maximale Leistung das Potentiometer dauerhaft umsetzen kann, ohne Schaden zu nehmen. Bei einer Spannung U und einem Widerstand R, durch den ein Strom I fließt, ist die Leistung P = U I = I² R = U² / R. Wenn die tatsächlich im Betrieb entstehende Leistung diesen Wert überschreitet, kann sich das Bauteil überhitzen und zerstört werden. Achten Sie darauf, dass die Nennleistung Ihres Potentiometers deutlich über der maximal zu erwartenden Betriebsleistung liegt, um eine sichere Funktion zu gewährleisten.
Was bedeutet SPST und DPST bei der Schalterfunktion?
SPST steht für Single Pole, Single Throw. Dies bedeutet, der Schalter hat einen einzigen Kontaktkreis, der entweder geschlossen (Ein) oder geöffnet (Aus) werden kann. Er schaltet also einen einzelnen Leiter. DPST steht für Double Pole, Single Throw. Hierbei werden zwei separate Kontaktkreise gleichzeitig durch einen einzigen Betätigungsvorgang geschaltet. Dies ist nützlich, wenn Sie beispielsweise sowohl den Plus- als auch den Minuspol einer Stromversorgung gleichzeitig schalten möchten.
Sind Potentiometer mit Schalter für alle Umgebungen geeignet?
Standard-Potentiometer mit Schalter sind für den Einsatz in trockenen, sauberen Umgebungen konzipiert. Für anspruchsvollere Bedingungen, wie z.B. hohe Luftfeuchtigkeit, Staub oder Spritzwasser, gibt es spezielle abgedichtete oder hermetisch verschlossene Ausführungen. Diese bieten einen erhöhten Schutz gegen Umwelteinflüsse und eine längere Lebensdauer unter widrigen Bedingungen. Achten Sie auf die angegebene Schutzart (IP-Code) bei der Auswahl.
Welche Marken sind für Potentiometer mit Schalter empfehlenswert?
Es gibt mehrere etablierte Hersteller, die für ihre hochwertigen und zuverlässigen Potentiometer mit Schalter bekannt sind. Dazu gehören international anerkannte Marken wie ALPS, Bourns, Vishay, TT Electronics (vormals KEMET Components) und Panasonic. Diese Hersteller bieten eine breite Palette an Produkten mit unterschiedlichen Spezifikationen und Qualitätsstandards, die für professionelle Anwendungen und anspruchsvolle Hobbyprojekte geeignet sind.
Wie beeinflusst die Achsenform die Verwendung eines Potentiometers mit Schalter?
Die Achsenform bestimmt maßgeblich, wie ein Drehknopf am Potentiometer befestigt wird. Geriffelte Achsen (oft mit 18 oder 24 Nuten) sind die gängigste Form und ermöglichen eine sichere Montage von Drehknöpfen mit passender Innenform. Geschlitzte Achsen sind ebenfalls verbreitet und bieten ähnliche Befestigungsmöglichkeiten. Glatte Achsen sind meist für spezielle Anwendungen gedacht, bei denen der Knopf verklebt oder anders fixiert wird. Die Materialwahl (Metall oder Kunststoff) beeinflusst die Haltbarkeit und Isolation.
