Positionsschalter und Sicherheitsschalter: Präzision und Schutz für industrielle Anwendungen
In der Welt der industriellen Automatisierung und Maschinensicherheit spielen Positionsschalter und Sicherheitsschalter eine entscheidende Rolle. Diese essenziellen Komponenten gewährleisten präzise Abläufe, erkennen Endpositionen und vor allem: Sie schützen Personal und Anlagen vor gefährlichen Zuständen. Ob in der Fertigungsindustrie, im Maschinenbau oder in der Prozessautomatisierung – die Auswahl des richtigen Schalters ist unerlässlich für Effizienz und Sicherheit. Bei Lan.de finden Sie eine sorgfältig kuratierte Auswahl, die höchste Ansprüche an Zuverlässigkeit, Langlebigkeit und Normenkonformität erfüllt.
Kaufberatung: Worauf Sie beim Kauf von Positionsschaltern und Sicherheitsschaltern achten sollten
Die Auswahl des passenden Positionsschalters oder Sicherheitsschalters ist eine Entscheidung, die fundiertes Wissen erfordert. Kunden sollten folgende Kriterien berücksichtigen, um eine optimale Lösung für ihre spezifischen Anforderungen zu finden:
- Anwendungsbereich und Umgebungseinflüsse: Ist der Schalter für den Innen- oder Außenbereich konzipiert? Muss er Staub, Feuchtigkeit (IP-Schutzklasse beachten!), Chemikalien, extremen Temperaturen oder Vibrationen standhalten? Materialien wie Edelstahl oder spezielle Kunststoffe können hier entscheidend sein.
- Schaltfunktion und -prinzip: Benötigen Sie einen einfachen Endschalter zur Positionsmeldung, einen Sicherheits-Positionsschalter zur Verriegelung oder einen berührungslosen Sensor (z.B. induktiv, kapazitiv, optisch)? Die Wahl des Schaltprinzips beeinflusst Reichweite, Präzision und Verschleiß.
- Mechanische Ausführung und Betätiger: Die Form des Betätigers (z.B. Rollhebel, Tastkopf, Fingerdruck) muss zur Bewegung der zu überwachenden Maschine passen. Auch die Montageart (z.B. Einbau-, Aufputzmontage) ist relevant.
- Elektrische Spezifikationen: Spannung, Strombelastbarkeit und Schalteingänge/ausgänge müssen den Anforderungen der angeschlossenen Steuerung entsprechen. Achten Sie auf AC- oder DC-Betrieb und potentialbehaftete oder potentialfreie Kontakte.
- Sicherheitsanforderungen und Normen: Insbesondere bei Sicherheitsschaltern ist die Einhaltung relevanter Normen (z.B. EN 60947-5-1, EN ISO 13849, IEC 61508) unerlässlich. Prüfen Sie Zertifizierungen wie die der TÜV oder Berufsgenossenschaften. Die Performance Level (PL) oder Safety Integrity Level (SIL) sind hier wichtige Kennzahlen.
- Lebensdauer und Zuverlässigkeit: Die erwartete mechanische und elektrische Lebensdauer des Schalters ist entscheidend für die Wartungsintervalle und die Gesamtkosten. Hochwertige Hersteller wie Siemens, Sick, Omron oder Pepperl+Fuchs bieten Produkte mit ausgezeichneter Zuverlässigkeit.
- Anschlussart: Ob Schraubklemmen, Stecker (z.B. M12) oder vorkonfektionierte Kabel – die Anschlussart muss zur Installation und den vorhandenen Infrastrukturen passen.
Arten von Positionsschaltern und Sicherheitsschaltern
Die Kategorie Positionsschalter und Sicherheitsschalter umfasst eine breite Palette von Produkten, die sich in ihrer Funktionsweise und ihrem Einsatzzweck unterscheiden. Hier eine Übersicht über die gängigsten Typen:

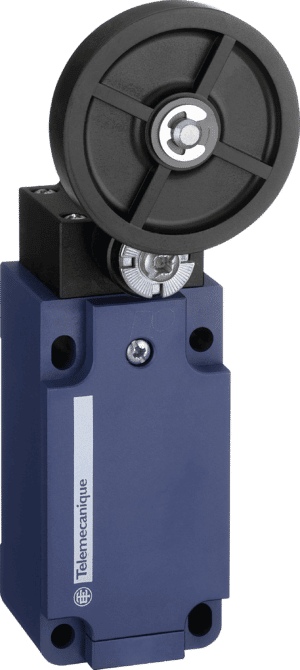

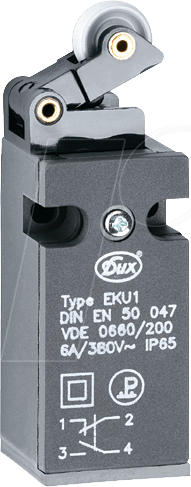

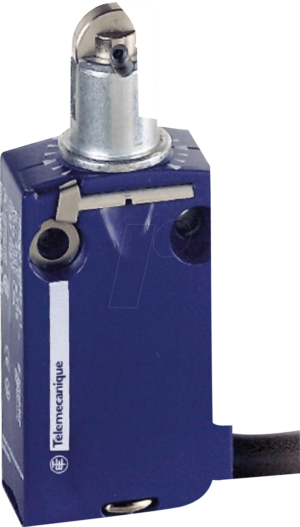

Mechanische Positionsschalter
Diese klassischen Schalter werden durch eine physische Bewegung (z.B. einen Hebel oder einen Taster) betätigt. Sie sind robust, kostengünstig und weit verbreitet. Ihre Hauptaufgabe ist die Erkennung von Endpositionen oder das Auslösen von Schaltfunktionen durch direkten Kontakt.
Berührungslose Positionsschalter
Hierzu zählen induktive, kapazitive und optische Sensoren. Sie detektieren die Anwesenheit oder Position eines Objekts ohne direkten physischen Kontakt. Dies führt zu einer deutlich höheren Lebensdauer, da mechanischer Verschleiß entfällt. Sie eignen sich besonders für schnelle Bewegungen oder die Erkennung von empfindlichen Materialien.

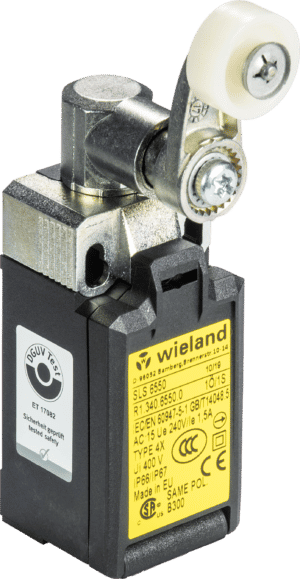

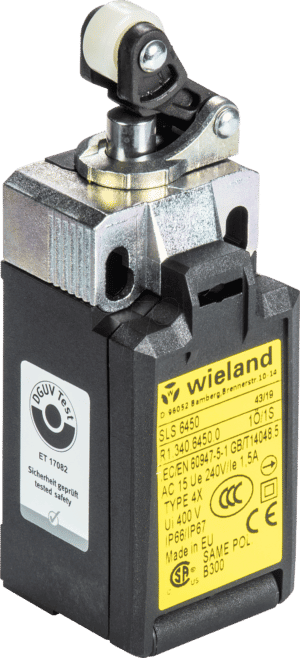

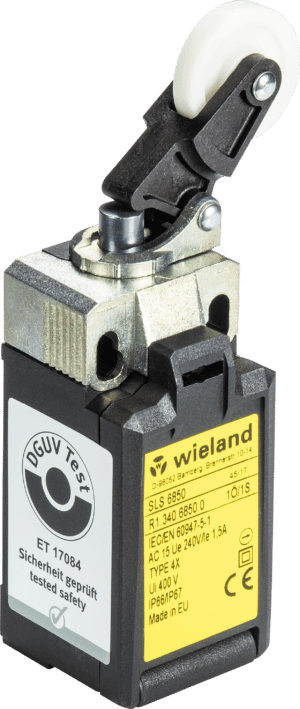

Sicherheitsschalter mit Zwangsführung
Diese Schalter sind speziell für sicherheitsrelevante Anwendungen konzipiert. Sie verfügen über Mechanismen, die sicherstellen, dass der Schließer-Kontakt erst dann öffnet, wenn der Öffner-Kontakt sicher geschlossen ist, und umgekehrt. Dies verhindert ein unbeabsichtigtes oder zwangsweises Öffnen im Gefahrenfall.
Sicherheitsriegel und Zuhaltungen
Sie sind entscheidend für die Absicherung von Schutztüren und Schutzgittern. Sicherheitsriegel stellen sicher, dass eine Tür erst dann geöffnet werden kann, wenn die gefährliche Bewegung der Maschine beendet ist. Zuhaltungen (oft mittels Transponder oder Magneten) werden eingesetzt, um das unbeabsichtigte Öffnen von Schutzeinrichtungen zu verhindern, solange eine Gefahr besteht.
Not-Aus-Schalter
Obwohl nicht immer als „Positionsschalter“ klassifiziert, sind sie ein integraler Bestandteil der Sicherheitstechnik und oft mit Schaltern kombiniert. Sie dienen dem schnellen und zuverlässigen Abschalten von Maschinen im Notfall.
Vergleichstabelle: Kriterien für Positionsschalter und Sicherheitsschalter
| Kriterium | Beschreibung | Relevanz für Positionsschalter | Relevanz für Sicherheitsschalter | Beispielhafte Marken/Technologien |
|---|---|---|---|---|
| Schaltprinzip | Mechanisch (Betätiger), Induktiv (Näherung), Kapazitiv (Näherung), Optisch (Lichtschranke), Magnetisch, RFID/Transponder | Hohe Relevanz für Endlagenerkennung, einfache Signalgebung. | Hohe Relevanz für berührungslose Erkennung, Zuhaltung. | Siemens, Sick, Balluff, Omron, Pepperl+Fuchs. |
| Betätigertyp | Rollenhebel, Taststift, Fingerdruck, Schwenkhebel, Seilzug. | Entscheidend für die Form der Bewegung, die erkannt werden soll. | Weniger entscheidend für die Zuhaltungsfunktion, aber für die Handhabung des Betätigers (z.B. am Türgriff). | Verschiedene Ausführungen je nach Anforderung. |
| Schutzart (IP) | Schutz gegen Eindringen von Staub und Wasser (z.B. IP65, IP67, IP68). | Sehr wichtig für den Einsatz in staubigen, feuchten oder aggressiven Umgebungen. | Extrem wichtig für die Zuverlässigkeit und Langlebigkeit in rauen Umgebungen, wo Sicherheit gewährleistet sein muss. | Normen wie IEC 60529 definieren die Schutzarten. |
| Sicherheitsintegritätslevel (SIL) / Performance Level (PL) | Maß für die Risikominderung, die von einer sicherheitsbezogenen Funktion ausgeht. | Weniger relevant für einfache Positionsschalter, aber für sicherheitsgerichtete Positionsschalter. | Kernkriterium für alle Sicherheitsschalter. Höhere Level bedeuten höhere Zuverlässigkeit. | IEC 61508 (SIL), EN ISO 13849 (PL). |
| Zwangsführung (Verriegelung) | Mechanische Kopplung der Kontakte, die ein eigenmächtiges Schließen eines Öffner-Kontakts oder Öffnen eines Schließer-Kontakts verhindert. | In der Regel nicht vorhanden, es sei denn, es handelt sich um sicherheitsgerichtete Varianten. | Grundlegendes Merkmal von Sicherheitsschaltern zur Verhinderung gefährlicher Zustände. | Mechanismen bei Relais und Sicherheitsventilen. |
| Materialien | Kunststoff (PA, PBT), Metall (Aluminium, Edelstahl), spezielle Dichtungen. | Beeinflusst die Beständigkeit gegen Chemikalien, Temperaturen und mechanische Beanspruchung. | Entscheidend für die Robustheit, Lebensdauer und die Eignung für den Einsatz in explosionsgefährdeten Bereichen (ATEX). | Edelstahl (z.B. 316L), PBT, Viton. |
| Elektrische Lebensdauer | Anzahl der Schaltspiele unter Nennlast, die der Schalter garantieren kann. | Wichtig für die Planbarkeit von Wartung und Austausch. | Kritisch, da ein Ausfall von Sicherheitsschaltern schwerwiegende Folgen haben kann. | Millionen von Zyklen sind üblich. |
Normen und Zertifizierungen: Sicherheit hat Priorität
Bei der Auswahl von Sicherheitsschaltern ist die Einhaltung internationaler und nationaler Normen unerlässlich. Diese Normen definieren die Anforderungen an die Zuverlässigkeit und die Risikominderung, die von sicherheitsgerichteten Systemen ausgehen müssen. Zu den wichtigsten Normen zählen:
- EN ISO 13849: Diese Norm behandelt die Sicherheit von Maschinen – Sicherheitsbezogene Teile von Steuerungen. Sie definiert unter anderem das Konzept des Performance Levels (PL), das die Wahrscheinlichkeit des Versagens einer sicherheitsgerichteten Funktion quantifiziert.
- IEC 61508: Die internationale Norm für funktionale Sicherheit von elektrischen/elektronischen/programmierbaren elektronischen Systemen. Sie führt das Konzept des Safety Integrity Levels (SIL) ein, das ebenfalls die Zuverlässigkeit von sicherheitsgerichteten Systemen bewertet.
- EN 60947-5-1: Diese Norm gilt für Steuerstromschaltgeräte und gibt Anforderungen für Schalter, die in sicherheitsgerichteten Steuerkreisen eingesetzt werden, einschließlich des Prinzips der Zwangsöffnung.
- IEC 60204-1: Norm für die elektrische Ausrüstung von Maschinen. Sie befasst sich mit der Gestaltung und Installation von elektrischen Systemen in Maschinen, einschließlich der Anforderungen an Sicherheitsschaltkreise.
Zertifizierungen von unabhängigen Prüfinstituten wie dem TÜV oder der Berufsgenossenschaft bestätigen die Konformität von Produkten mit diesen Normen und geben Kunden zusätzliche Sicherheit.
Technologische Trends und Innovationen
Die Entwicklung im Bereich der Positionsschalter und Sicherheitsschalter ist dynamisch. Aktuelle Trends umfassen:
- Smart Sensors: Integration von Diagnosefunktionen und Kommunikationsschnittstellen (z.B. IO-Link), die eine vorausschauende Wartung und eine einfachere Integration in Industrie 4.0-Umgebungen ermöglichen.
- RFID-basierte Sicherheitsschalter: Diese bieten ein sehr hohes Maß an Manipulationssicherheit und können individuell auf das Steuergerät kodiert werden, was den unbefugten Austausch erschwert.
- Berührungslose Sicherheitstechnologie: Weiterentwicklung von berührungslosen Sensoren und Schaltern, die auch in schwierigen Umgebungen zuverlässig arbeiten und höchste Sicherheitsstandards erfüllen.
- Miniaturisierung: Kleinere Bauformen, die eine einfachere Integration in beengte Platzverhältnisse ermöglichen, ohne Kompromisse bei der Funktionalität oder Sicherheit einzugehen.
FAQ – Häufig gestellte Fragen zu Positionsschalter, Sicherheitsschalter
Was ist der Unterschied zwischen einem Positionsschalter und einem Sicherheitsschalter?
Ein Positionsschalter dient primär der Positionsmeldung oder der Auslösung von Funktionen. Ein Sicherheitsschalter hingegen ist speziell dafür konzipiert, Gefahren zu erkennen und zu verhindern, indem er bei kritischen Zuständen (z.B. offene Schutztür) eine Maschine sicher abschaltet. Sicherheitsschalter erfüllen höhere Normen und verfügen oft über Zwangsöffnungsmechanismen.
Welche IP-Schutzart benötige ich für meine Anwendung?
Die benötigte IP-Schutzart hängt von der Umgebung ab. Für trockene Innenräume reichen oft niedrigere Schutzarten (z.B. IP20 oder IP40). In staubigen oder feuchten Umgebungen sind höhere Schutzarten wie IP65, IP67 oder IP68 erforderlich, um den Schalter vor schädlichen Einflüssen zu schützen.
Was bedeutet „Zwangsöffnung“ bei Sicherheitsschaltern?
Zwangsöffnung (auch erzwungene Öffnung genannt) ist ein Sicherheitsmerkmal, das sicherstellt, dass bei einer mechanischen Betätigung der Öffner-Kontakt (der im Normalbetrieb geöffnet ist) sicher geöffnet wird. Dies verhindert, dass der Schalter „verklebt“ oder beschädigt ist und somit fälschlicherweise einen geschlossenen Zustand meldet, was eine Gefahr darstellen könnte.
Sind alle Positionsschalter für sicherheitsgerichtete Anwendungen geeignet?
Nein. Nur speziell als Sicherheitsschalter deklarierte und entsprechend zertifizierte Produkte sind für sicherheitsgerichtete Anwendungen geeignet. Einfache Positionsschalter erfüllen in der Regel nicht die strengen Anforderungen an Zuverlässigkeit und Risikominderung, die für Sicherheitsfunktionen gelten.
Wie beeinflusst die Umgebungstemperatur die Wahl des Schalters?
Jeder Schalter hat einen definierten Betriebstemperaturbereich. Extreme Temperaturen, ob heiß oder kalt, können die Lebensdauer und die Schaltzuverlässigkeit beeinträchtigen. Bei extremen Bedingungen sollten spezielle Schalter eingesetzt werden, die für diese Umgebungen ausgelegt sind. Dies gilt sowohl für die Umgebungstemperatur als auch für die Temperatur der betätigenden Komponenten.
Was ist der Unterschied zwischen einem induktiven und einem optischen Sensor?
Ein induktiver Sensor erkennt metallische Objekte im Nahbereich durch ein Magnetfeld. Ein optischer Sensor (Lichtschranke) detektiert Objekte mittels Lichtstrahl. Induktive Sensoren sind robuster gegen Schmutz, haben aber eine geringere Reichweite und erkennen nur Metalle. Optische Sensoren haben oft eine größere Reichweite und können auch nicht-metallische Objekte erkennen, sind aber empfindlicher gegen Verschmutzung oder Staub.
Worauf sollte ich bei der Auswahl von Sicherheitsschaltern für den Maschinenschutz achten?
Für den Maschinenschutz sind vor allem die korrekte Einstufung nach Normen wie EN ISO 13849 (PL) oder IEC 61508 (SIL), die Zuverlässigkeit des Betätigers und des Schalters selbst (z.B. durch Zwangsöffnung), die Manipulationssicherheit (z.B. bei RFID) und die korrekte Integration in den Gesamt-Sicherheitskreis entscheidend. Die richtige Wahl stellt sicher, dass die Maschine im Falle einer Gefahr sicher abgeschaltet wird.
