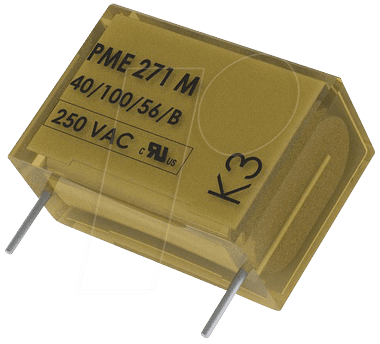

Zuverlässige Funkentstörung für anspruchsvolle Anwendungen: Der PME271M 150N 275 Funkentstörkondensator
Wenn es um die Reduzierung von elektromagnetischen Störungen (EMI) in elektronischen Geräten geht, ist ein leistungsfähiger und zuverlässiger Funkentstörkondensator unerlässlich. Der PME271M 150N 275 – ein X2-Kondensator mit einer Kapazität von 150 nF und einer Spannungsfestigkeit von 275 V – wurde speziell für anspruchsvolle Anwendungen entwickelt, bei denen ein stabiler Betrieb und die Einhaltung von EMV-Richtlinien oberste Priorität haben. Er ist die ideale Wahl für Ingenieure, Techniker und Hersteller von Geräten, die eine hohe Zuverlässigkeit und exzellente Entstörleistung benötigen.
Die überlegene Wahl für professionelle EMV-Lösungen
Im Vergleich zu Standard-Entstörkondensatoren bietet der PME271M 150N 275 – eine Reihe von Vorteilen, die ihn zu einer überlegenen Wahl machen. Seine Konstruktion nach X2-Standard ermöglicht den direkten Anschluss an das Netz und garantiert eine hohe Sicherheit bei Überspannungsereignissen. Die Nennkapazität von 150 nF kombiniert mit einer sehr geringen Toleranz von 10% sorgt für eine präzise und konsistente Entstörwirkung über einen breiten Frequenzbereich. Die hohe Betriebstemperatur von bis zu 110°C erlaubt den Einsatz in Umgebungen mit erhöhter thermischer Belastung, was seine Robustheit und Langlebigkeit unterstreicht. Der geringe Leiterplatten-Abstand (RM 20,0 mm) ermöglicht eine platzsparende Integration in kompakte Designs. Diese Kombination aus Leistungsmerkmalen, Zuverlässigkeit und spezifischen Designmerkmalen positioniert den PME271M 150N 275 – deutlich über herkömmlichen Entstörlösungen.
Technische Spezifikationen und Leistungsmerkmale
Der PME271M 150N 275 – Funkentstörkondensator zeichnet sich durch seine präzise Fertigung und die Auswahl hochwertiger Materialien aus. Diese Faktoren sind entscheidend für seine Leistungsfähigkeit und Zuverlässigkeit im Einsatz.
Kapazität und Toleranz
Mit einer Nennkapazität von 150 Nanofarad (nF) bietet dieser Kondensator eine effektive Filterung von Störsignalen im Netzteilbereich und anderen empfindlichen Schaltungsteilen. Die enge Toleranz von ±10% gewährleistet, dass die tatsächliche Kapazität stets im spezifizierten Bereich liegt, was für eine konsistente und vorhersehbare Entstörleistung sorgt. Dies ist besonders wichtig in Anwendungen, bei denen genaue Filtercharakteristiken erforderlich sind, um die Einhaltung von EMV-Normen zu gewährleisten.
Spannungsfestigkeit und Sicherheitsstandard
Die Betriebsnennspannung von 275 Volt Wechselspannung (V AC) macht den PME271M 150N 275 – zur idealen Wahl für den direkten Anschluss an das Stromnetz. Als X2-Kondensator erfüllt er die strengen Anforderungen für Netzspannungsfilter. Dies bedeutet, dass er für den Einsatz in Anwendungen bestimmt ist, bei denen eine Beschädigung des Kondensators nicht zu einer gefährlichen Situation führen darf. Die X2-Klassifizierung impliziert eine erhöhte Sicherheit und Zuverlässigkeit gegenüber einfacheren Y-Kondensatoren, insbesondere bei transienten Überspannungen.
Temperaturbeständigkeit und Langlebigkeit
Die Fähigkeit, bei Temperaturen bis zu 110°C zu operieren, spricht für die Robustheit dieses Kondensators. Viele elektronische Geräte generieren im Betrieb Wärme, und die Komponententemperatur kann signifikant ansteigen. Ein Kondensator, der für höhere Temperaturen ausgelegt ist, behält seine elektrischen Eigenschaften länger bei und bietet eine erhöhte Lebensdauer, selbst unter thermisch anspruchsvollen Bedingungen. Dies reduziert das Risiko von Ausfällen und erhöht die allgemeine Zuverlässigkeit des Gesamtsystems.
Abmessungen und Montage
Mit einem Leiterplatten-Abstand (RM – Row Matrix) von 20,0 mm lässt sich der PME271M 150N 275 – effizient auf Standard-Leiterplatten montieren. Diese standardisierte Bauform erleichtert die Integration in bestehende oder neue Designs und ermöglicht eine platzsparende Anordnung von Komponenten, was in modernen, kompakten elektronischen Geräten von großer Bedeutung ist.
Anwendungsgebiete für den PME271M 150N 275 – Funkentstörkondensator
Die vielfältigen technischen Merkmale des PME271M 150N 275 – machen ihn zu einer universell einsetzbaren Komponente in einer breiten Palette von elektronischen Systemen:
- Schaltnetzteile (SMPS): Unverzichtbar zur Entkopplung und Filterung von Hochfrequenzstörungen, die beim schnellen Ein- und Ausschalten von Leistungstransistoren entstehen. Reduziert EMI-Emissionen und verbessert die Stabilität des Ausgangssignals.
- Motorsteuerungen und Frequenzumrichter: Verhindert die Ausbreitung von Gleichtakt- und Störspannungen über die Stromleitungen, die durch die Ansteuerung von Elektromotoren verursacht werden. Dies schützt sowohl das Motorsteuerungsmodul als auch angeschlossene Geräte.
- Netzfilter und Stromversorgungsmodule: Dient als wichtiger Bestandteil in industriellen und Haushaltsnetzfiltern zur Reduzierung von Störungen, die vom Stromnetz selbst ausgehen oder von anderen Geräten eingespeist werden.
- Industrielle Automatisierungstechnik: Gewährleistet den störungsfreien Betrieb von Steuerungen, Sensoren und Aktoren in industriellen Umgebungen, wo EMV-Konformität kritisch für die Prozesssicherheit ist.
- Unterhaltungselektronik: Hilft bei der Einhaltung von EMV-Normen für Fernsehgeräte, Audio-Systeme und andere Geräte, um Interferenzen mit anderen elektronischen Geräten zu vermeiden.
- Medizintechnik: In Geräten, bei denen elektromagnetische Verträglichkeit (EMV) für die Patientensicherheit und die Genauigkeit der Messungen entscheidend ist, leistet dieser Kondensator einen wichtigen Beitrag zur Entstörung.
- Beleuchtungstechnik: Insbesondere bei LED-Treibern und anderen elektronischen Vorschaltgeräten zur Reduzierung von Störabstrahlungen und zur Verbesserung der Lebensdauer.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Funkentstörkondensator |
| Serienbezeichnung | PME271M |
| Kondensator-Typ | X2 (Netzspannungs-Kondensator) |
| Nennkapazität | 150 nF (Nanofarad) |
| Betriebsspannung AC | 275 V (Volt Wechselspannung) |
| Leiterplatten-Abstand (RM) | 20,0 mm (Millimeter) |
| Max. Betriebstemperatur | 110°C (Grad Celsius) |
| Kapazitäts-Toleranz | ±10% (Prozent) |
| Dielektrikum | Metallisiertes Polypropylen (typisch für X2-Kondensatoren dieser Bauart für hohe Zuverlässigkeit und Selbstheilungseigenschaften) |
| Gehäusematerial | Flammhemmendes Kunststoffgehäuse (UL 94 V-0 zertifiziert für erhöhte Sicherheit) |
| Anschlussart | Axiale Anschlüsse für bedrahtete Bestückung (THT – Through-Hole Technology) |
| Normenkonformität | Entspricht relevanter Sicherheitsstandards für Netzspannungsanwendungen (z.B. IEC 60384-14, EN 60384-14) |
FAQ – Häufig gestellte Fragen zu PME271M 150N 275 – Funkentstörkondensator, X2, 150 nF, 275 V, RM 20,0, 110°C, 10%
Was genau bedeutet die X2-Klassifizierung bei diesem Kondensator?
Die X2-Klassifizierung ist eine Sicherheitsnorm für Kondensatoren, die für den Anschluss an die Netzspannung vorgesehen sind. Sie bedeutet, dass der Kondensator so konstruiert ist, dass er bei Ausfall nicht zu einer Gefährdung führt. Dies beinhaltet eine erhöhte Robustheit gegenüber Überspannungen, die im Stromnetz auftreten können, und stellt sicher, dass im Falle eines internen Defekts keine gefährlichen Funken oder Brände entstehen.
Warum ist die Betriebstemperatur von 110°C für diesen Kondensator wichtig?
Eine hohe maximale Betriebstemperatur von 110°C ist entscheidend für die Langlebigkeit und Zuverlässigkeit des Kondensators in Umgebungen mit erhöhter Wärmebelastung. Viele elektronische Komponenten generieren im Betrieb Wärme, und die Umgebungstemperatur kann schnell ansteigen. Ein Kondensator, der für höhere Temperaturen ausgelegt ist, behält seine Spezifikationen und Leistungsfähigkeit über einen längeren Zeitraum bei, was Ausfallzeiten reduziert und die allgemeine Systemstabilität verbessert.
Welchen Vorteil bietet die Kapazitäts-Toleranz von 10%?
Eine Kapazitäts-Toleranz von ±10% bedeutet, dass der tatsächliche Wert der Kapazität des Kondensators nur um maximal 10% vom Nennwert (150 nF) abweichen wird. Dies ist für die präzise Filterung von Störsignalen von großer Bedeutung. Eine engere Toleranz führt zu einer konsistenteren und besser vorhersagbaren Filtercharakteristik, was für die Einhaltung von strengen EMV-Richtlinien und die Optimierung der Systemleistung unerlässlich ist.
In welchen Arten von Geräten wird ein Funkentstörkondensator wie dieser typischerweise eingesetzt?
Dieser Funkentstörkondensator wird in einer Vielzahl von Geräten eingesetzt, die an das Stromnetz angeschlossen sind und potenziell elektromagnetische Störungen (EMI) erzeugen oder empfindlich auf solche reagieren. Typische Anwendungen finden sich in Schaltnetzteilen, Motorsteuerungen, Frequenzumrichtern, industriellen Steuerungen, Haushaltsgeräten, Unterhaltungselektronik, Netzfiltern und Beleuchtungssystemen.
Was bedeutet der RM von 20,0 mm?
RM steht für „Reihenabstand“ oder „Rastermaß“ und bezieht sich auf den Abstand zwischen den Mittelpunkten der beiden achsförmigen Anschlüsse des Kondensators. Ein RM von 20,0 mm ist ein gängiger Standard für die Montage auf Leiterplatten (PCBs). Dieser Wert ist wichtig für die Auswahl des richtigen Kondensators im Hinblick auf die mechanische Passung und die Bestückungsdichte auf der Leiterplatte.
Ist dieser Kondensator für den direkten Anschluss an die Steckdose geeignet?
Ja, als X2-Kondensator mit einer Nennspannung von 275 V ist dieser Kondensator explizit für den Einsatz in Netzspannungsfiltern und zur direkten Entkopplung am Netzanschluss konzipiert. Er erfüllt die relevanten Sicherheitsstandards für solche Anwendungen und trägt dazu bei, Störungen im Stromnetz zu reduzieren und die Einhaltung von EMV-Vorschriften zu gewährleisten.
Welche Materialien werden typischerweise für die Konstruktion eines solchen Kondensators verwendet?
Funkentstörkondensatoren wie der PME271M 150N 275 – verwenden typischerweise ein metallisiertes Polypropylen als Dielektrikum. Dieses Material bietet exzellente elektrische Eigenschaften, hohe Zuverlässigkeit und die Fähigkeit zur Selbstheilung bei kleinen Durchschlägen. Das Gehäuse besteht meist aus einem flammhemmenden Kunststoff, der zur Sicherheit beiträgt, indem er die Ausbreitung von Feuer im Falle eines Defekts verhindert.
