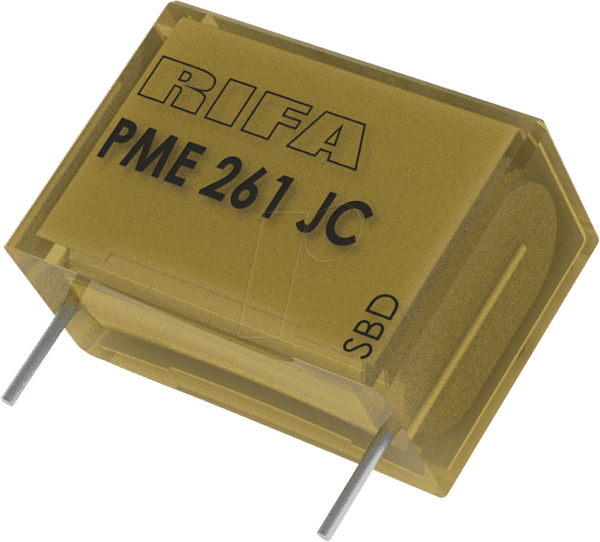

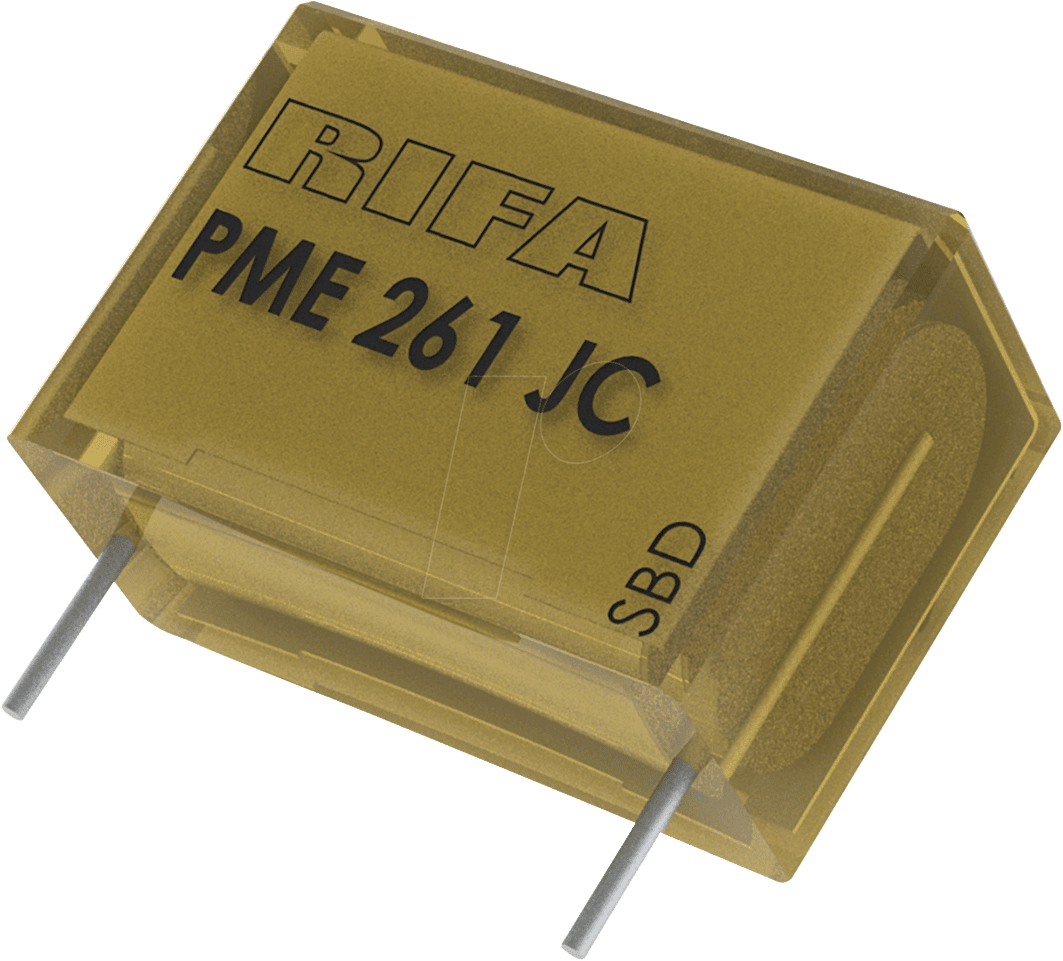

Ihr Spezialist für EMV-Filterung: PME261 33N 500 – Funkentstörkondensator
Häufige Probleme mit elektromagnetischen Störungen (EMI) können die Leistung Ihrer empfindlichen elektronischen Schaltungen beeinträchtigen und zu unerwünschtem Rauschen oder Fehlfunktionen führen. Der PME261 33N 500 Funkentstörkondensator wurde entwickelt, um genau diese Herausforderungen zu meistern und eine zuverlässige Signalintegrität für anspruchsvolle Anwendungen in den Bereichen Industrie, Automobil und Konsumelektronik zu gewährleisten. Für Ingenieure, Entwickler und Techniker, die auf höchste Zuverlässigkeit und effektive Entstörung angewiesen sind, bietet dieses Bauteil eine signifikante Verbesserung gegenüber generischen Lösungen.
Zuverlässige Entstörung für anspruchsvolle Umgebungen
Der PME261 33N 500 ist kein gewöhnlicher Kondensator. Seine Konstruktion und Materialauswahl sind speziell auf die Unterdrückung von Funkfrequenzen und transienten Störsignalen ausgelegt. Durch seine Kapazität von 33 nF und eine Nennspannung von 500 V ist er optimal geeignet, um in der Nähe von schaltenden Netzteilen, Motoren oder anderen Quellen hochfrequenter Störungen eingesetzt zu werden. Der Rastermaß von 15,0 mm ermöglicht eine einfache Integration in bestehende Schaltungsdesigns, während die Betriebstemperatur bis zu 70°C und eine Toleranz von 10% die Robustheit und Präzision unter verschiedenen Betriebsbedingungen sicherstellen. Dies macht ihn zu einer überlegenen Wahl für Anwendungen, bei denen Stabilität und störungsfreie Funktion unerlässlich sind.
Wesentliche Vorteile des PME261 33N 500
- Effektive Hochfrequenzunterdrückung: Speziell entwickelt, um unerwünschte EMI-Signale zuverlässig zu filtern und die Signalintegrität zu schützen.
- Hohe Spannungsfestigkeit: Mit 500 V Nennspannung für eine breite Palette von Stromversorgungs- und Schaltungsanwendungen geeignet.
- Präzise Kapazität: 33 nF bieten eine optimierte Filtercharakteristik für gängige Entstörungsaufgaben.
- Industrietaugliche Bauform: Ein Rastermaß von 15,0 mm erleichtert die Integration in Platinenlayouts und entspricht etablierten Industriestandards.
- Zuverlässiger Temperaturbereich: Einsetzbar in Umgebungen mit Betriebstemperaturen bis zu 70°C, was eine hohe Zuverlässigkeit auch bei erhöhter Belastung gewährleistet.
- Geringe Toleranz: Mit einer Toleranz von 10% liefert der Kondensator eine konsistente und vorhersagbare Filterleistung.
- Langlebigkeit und Stabilität: Entwickelt für eine lange Lebensdauer und konstante Leistung über die Zeit, auch unter schwierigen Bedingungen.
Technische Spezifikationen und Qualitäten
Der PME261 33N 500 repräsentiert eine Klasse von Funkentstörkondensatoren, die auf bewährter Technologie basieren und für höchste Ansprüche konzipiert sind. Die Wahl des Dielektrikums (typischerweise Polypropylen in solchen Anwendungen) garantiert einen geringen Verlustfaktor und eine hohe Isolation, was für die Effektivität bei der Hochfrequenzunterdrückung entscheidend ist. Die Konstruktion mit metallisierten Schichten, die direkt auf den Dielektrikumfilm aufgebracht werden, führt zu einer selbstheilenden Eigenschaft, die die Zuverlässigkeit im Falle von Überspannungen erhöht. Der PME261 ist für AC-Anwendungen und als X2-Kondensator konzipiert, was bedeutet, dass er für den Einsatz direkt am Netzanschluss oder in anderen sicherheitskritischen Punkten spezifiziert ist, wo eine Durchschlagsfestigkeit bei Überspannung erforderlich ist.
| Eigenschaft | Beschreibung |
|---|---|
| Modell | PME261 33N 500 |
| Typ | Funkentstörkondensator (AC-Entstörkondensator) |
| Kapazität | 33 nF (Nanofarad) |
| Nennspannung | 500 V AC (Wechselspannung) |
| Rastermaß (RM) | 15,0 mm |
| Max. Betriebstemperatur | 70°C |
| Toleranz | ±10% |
| Dielektrikum (Typisch für diese Klasse) | Metallisiertes Polypropylen (MKP). Bietet hervorragende Selbstheilungseigenschaften und geringe Verluste bei hohen Frequenzen. |
| Anwendungsgebiete (Typisch) | Entstörung von Wechselspannungen, Netzfilterung, EMI-Unterdrückung in Netzteilen, Geräten mit Elektromotoren, Haushaltgeräten und industrieller Automatisierung. Konform mit Sicherheitsstandards wie EN 60384-14 (X2-Klasse) für sicheren Betrieb am Netz. |
| Gehäusematerial (Typisch) | Flammhemmendes Kunststoffgehäuse, das für Sicherheit und Langlebigkeit sorgt. |
Anwendungsbereiche und Vorteile in der Praxis
Der PME261 33N 500 ist die ideale Wahl für Entwickler, die eine robuste Lösung zur Unterdrückung von Netzstörungen benötigen. Typische Einsatzgebiete umfassen:
- Schaltnetzteile: Zur Reduzierung von hochfrequenten Störsignalen, die durch schnelles Schalten der Leistungstransistoren entstehen.
- Motorsteuerungen: Zur Entstörung von EMI, die durch den Betrieb von Wechsel- und Gleichstrommotoren verursacht wird.
- Beleuchtungstechnik: Insbesondere bei elektronischen Vorschaltgeräten für Lampen, um Störungen im Stromnetz zu minimieren.
- Industrielle Automatisierung: In Steuerungen, Sensoren und Aktoren, wo zuverlässige Signalübertragung unter rauen Bedingungen entscheidend ist.
- Haushaltsgeräte: Von Waschmaschinen bis zu Mikrowellenherden, wo die Einhaltung von EMV-Normen gefordert ist.
- Netzfilter-Module: Als essenzieller Bestandteil von Filtern, die dazu dienen, Geräte vor Netzstörungen zu schützen und das Netz selbst zu schonen.
Die Wahl des PME261 33N 500 gewährleistet, dass Ihre Schaltungen stabil und konform mit den geltenden EMV-Richtlinien arbeiten. Die hohe Spannungsfestigkeit von 500V AC macht ihn besonders geeignet für direkte Netzanschlüsse, wo er als X2-Kondensator klassifiziert ist und somit eine hohe Sicherheitsstufe bei transienten Überspannungen bietet. Dies schützt nicht nur die nachfolgenden Schaltungskomponenten, sondern auch die Anwender und das Stromnetz vor potenziellen Problemen.
FAQ – Häufig gestellte Fragen zu PME261 33N 500 – Funkentstörkondensator, 33 nF, 500 V, RM 15,0, 70°C, 10%
Was genau ist ein Funkentstörkondensator und warum ist er wichtig?
Ein Funkentstörkondensator, wie der PME261 33N 500, ist ein spezieller Kondensator, der entwickelt wurde, um unerwünschte elektromagnetische Störungen (EMI) und Hochfrequenzrauschen in elektronischen Schaltungen zu unterdrücken. Diese Störungen können von verschiedenen Quellen wie Motoren, Schaltnetzteilen oder Funkübertragungen herrühren und die Leistung und Zuverlässigkeit von Geräten beeinträchtigen. Die Funktion ist vergleichbar mit einem Filter, der unerwünschte Frequenzen „kurzschließt“ oder abschwächt.
Für welche Art von Anwendungen ist der PME261 33N 500 Funkentstörkondensator am besten geeignet?
Der PME261 33N 500 ist ideal für Anwendungen, bei denen eine effektive Unterdrückung von Netzstörungen und EMI erforderlich ist. Dazu gehören Schaltnetzteile, Motorsteuerungen, Beleuchtungstechnik (insbesondere elektronische Vorschaltgeräte), industrielle Automatisierungssysteme und Haushaltsgeräte, bei denen EMV-Konformität wichtig ist. Seine Klassifizierung als X2-Kondensator macht ihn besonders geeignet für den direkten Einsatz am Netzanschluss.
Was bedeutet die Spezifikation „500 V“ und „X2-Klasse“ für diesen Kondensator?
Die „500 V“ Angabe bezieht sich auf die maximale Wechselspannung (AC), der der Kondensator sicher ausgesetzt werden kann. Die „X2-Klasse“ ist eine Sicherheitsnorm für Kondensatoren, die für den Einsatz in AC-Netzwerken bestimmt sind. X2-Kondensatoren sind für den direkten Anschluss an die Netzspannung ausgelegt und bieten eine erhöhte Sicherheit und Widerstandsfähigkeit gegen transiente Überspannungen, die im Stromnetz auftreten können. Dies ist entscheidend für Anwendungen, bei denen der Kondensator direkt am Stromnetz angeschlossen wird.
Wie beeinflusst das Rastermaß (RM 15,0 mm) die Verwendung des Kondensators?
Das Rastermaß von 15,0 mm gibt den Abstand zwischen den beiden Anschlusspins des Kondensators an. Dieses Maß ist ein etablierter Industriestandard, der die einfache und zuverlässige Montage auf Standard-Leiterplatten (PCBs) ermöglicht. Ein standardisiertes Rastermaß erleichtert die Integration in bestehende Schaltungsdesigns und die automatische Bestückung auf Fertigungslinien.
Welche Vorteile bietet die Betriebstemperatur von bis zu 70°C und die Toleranz von 10%?
Die maximale Betriebstemperatur von 70°C signalisiert, dass der PME261 33N 500 auch in Umgebungen mit erhöhter Wärmeentwicklung zuverlässig funktioniert. Dies ist in vielen elektronischen Geräten, insbesondere in geschlossenen Gehäusen, von großer Bedeutung. Die Toleranz von 10% für die Kapazität gibt an, wie stark der tatsächliche Wert vom Nennwert abweichen kann. Eine 10%ige Toleranz ist für die meisten Entstörungsanwendungen absolut ausreichend und bietet ein gutes Gleichgewicht zwischen Präzision und Kosten.
Ist der PME261 33N 500 für DC-Anwendungen geeignet?
Obwohl der PME261 33N 500 primär als AC-Entstörkondensator klassifiziert und für Netzfilterung konzipiert ist, kann er in vielen DC-Anwendungen ebenfalls eingesetzt werden, solange die DC-Spannung die äquivalente AC-Nennspannung nicht überschreitet (typischerweise ist die DC-Spannungsfestigkeit höher als die AC-Festigkeit, aber es ist immer ratsam, die spezifischen Datenblätter des Herstellers zu konsultieren). Seine Hauptstärke liegt jedoch in der Entstörung von Wechselspannungen und der Unterdrückung von Netzbrummen und hochfrequenten Störungen im AC-Bereich.
Was bedeutet „Selbstheilung“ bei einem metallisierten Polypropylen-Kondensator wie diesem?
Die „Selbstheilung“ ist eine wichtige Eigenschaft von metallisierten Folienkondensatoren, wie sie typischerweise für diese Art von Funkentstörkondensatoren verwendet werden. Sollte es zu einer lokalen Durchschlagung der metallisierten Schicht (z. B. durch eine kurzzeitige Überspannung) kommen, verdampft die dünne Metallschicht um den Durchschlagpunkt herum. Dadurch wird die leitende Verbindung unterbrochen, und der Kondensator kann sich selbst reparieren und weiterhin funktionieren, ohne dass es zu einem permanenten Kurzschluss kommt. Dies erhöht die Zuverlässigkeit und Lebensdauer des Bauteils erheblich.
