Leistungsstarke Entstörung für Ihre anspruchsvollsten Elektronikanwendungen
Der PME261 2,2N 500 ist die ultimative Lösung für Ingenieure und Techniker, die eine zuverlässige und hochwirksame Funkentstörung benötigen. Dieses Präzisionsbauteil eliminiert effektiv unerwünschte elektromagnetische Störungen (EMI) und Funkfrequenzinterferenzen (RFI), die die Leistung und Stabilität empfindlicher elektronischer Schaltungen beeinträchtigen können. Wenn Sie Wert auf Signalintegrität und maximale Zuverlässigkeit legen, ist dieser Funkentstörkondensator die ideale Wahl zur Absicherung Ihrer kritischen Systeme.
Warum der PME261 2,2N 500 die überlegene Wahl ist
Standard-Entstörkondensatoren bieten oft nur eine begrenzte Wirksamkeit und Langlebigkeit. Der PME261 2,2N 500 zeichnet sich durch seine speziell ausgewählten Materialien, die präzise Fertigung und seine robusten Spezifikationen aus. Dies garantiert eine überlegene Dämpfung von Störsignalen über einen breiten Frequenzbereich und sorgt für eine außergewöhnliche Betriebssicherheit, selbst unter widrigen Umgebungsbedingungen. Seine hohe Spannungsfestigkeit und die optimierte Kapazität von 2,2 nF machen ihn zur idealen Komponente für eine Vielzahl von Hochleistungsanwendungen, bei denen Kompromisse bei der Entstörung keine Option sind.
Anwendungsbereiche und technische Überlegenheit
Der PME261 2,2N 500 ist konzipiert für den Einsatz in anspruchsvollen Umgebungen, wo maximale Zuverlässigkeit und minimale Störstrahlung unerlässlich sind. Seine Fähigkeit, Hochfrequenzrauschen effektiv zu unterdrücken, macht ihn zu einer unverzichtbaren Komponente in:
- Industriellen Steuerungs- und Automatisierungssystemen, um Fehlfunktionen durch EMI zu verhindern.
- Audio- und Videogeräten, wo eine klare Signalübertragung entscheidend ist.
- Medizintechnik, um die Integrität von Diagnostik- und Therapiegeräten zu gewährleisten.
- Netzteilen und Schaltreglern, um Ausgangsrauschen zu minimieren und die Systemstabilität zu erhöhen.
- Telekommunikationsgeräten, um eine klare und störungsfreie Kommunikation zu sichern.
- Automobil-Elektronik, wo Robustheit und Zuverlässigkeit unter extremen Bedingungen gefordert sind.
Die Kernfunktion dieses Funkentstörkondensators beruht auf seiner Fähigkeit, hochfrequente Störsignale zu absorbieren und abzuleiten, anstatt sie im Stromkreis zu belassen. Dies wird durch die spezifische Dielektrikum-Konstruktion und die Wahl der Metallelektroden erreicht, die eine optimierte Impedanz bei hohen Frequenzen bieten.
Leistungsmerkmale und Vorteile
Die technischen Spezifikationen des PME261 2,2N 500 sind sorgfältig auf maximale Leistung und Langlebigkeit ausgelegt. Profitieren Sie von folgenden Vorteilen:
- Hervorragende Funkentstörung: Reduziert effektiv EMI und RFI, schützt empfindliche Komponenten und gewährleistet stabile Systemleistung.
- Hohe Spannungsfestigkeit: Mit einer Nennspannung von 500 V ist er für eine breite Palette von Stromversorgungen und anspruchsvollen Schaltungen geeignet.
- Optimale Kapazität: 2,2 nF Kapazität ist präzise auf typische Entstörungsanforderungen abgestimmt, um eine effektive Filterung zu gewährleisten.
- Großer Temperaturbereich: Einsetzbar in Umgebungen mit Temperaturen bis zu 70°C, was seine Zuverlässigkeit in verschiedenen klimatischen Bedingungen sichert.
- Geringe Toleranz: Die 20%ige Toleranz sorgt für eine vorhersehbare und konsistente Leistung in Ihren Schaltungen.
- Standardisierter Rastermaß: RM 10,0 (Rastermaß 10,0 mm) erleichtert die Integration in bestehende Platinenlayouts und Designs.
- Robuste Konstruktion: Hergestellt aus hochwertigen Materialien für eine lange Lebensdauer und zuverlässigen Betrieb.

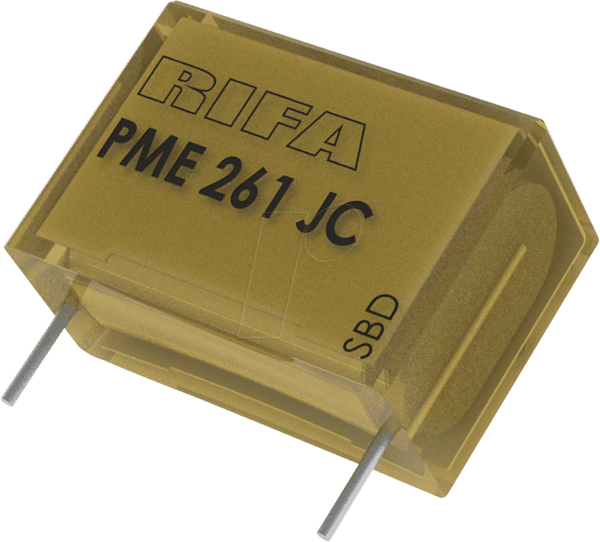

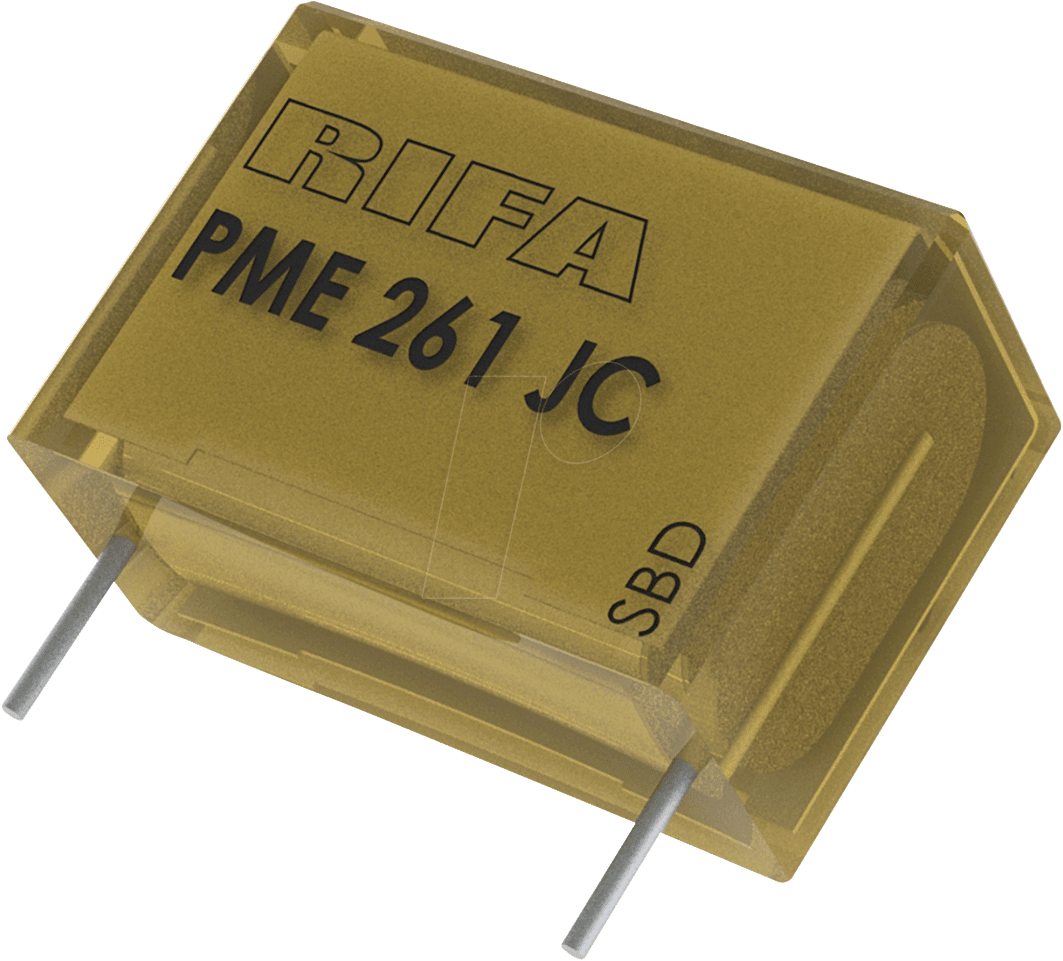

Produktdetails: PME261 2,2N 500
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | Funkentstörkondensator (X2-Kondensator) |
| Modellbezeichnung | PME261 2,2N 500 |
| Kapazität | 2,2 nF (Nanofarad) |
| Nennspannung | 500 V (Volt) |
| Rastermaß (RM) | 10,0 mm |
| Max. Betriebstemperatur | 70°C (Grad Celsius) |
| Toleranz | ± 20% |
| Dielektrikum-Material | Metallisiertes Polypropylen (MKP) – Bekannt für seine hohe Stabilität, geringen Verluste und Selbstheilungseigenschaften. |
| Gehäuse-Material | Flammhemmendes Kunststoffgehäuse, konform mit relevanten Sicherheitsnormen. |
| Anschlussart | Axiale Anschlüsse für einfache Lötmontage auf Leiterplatten. |
| Anwendungsnormen | Erfüllt typischerweise internationale Sicherheitsnormen wie IEC 60384-14 Klasse X2, was für Netzspannungsanwendungen unerlässlich ist. |
Die Bedeutung von X2-Kondensatoren in der Netzfilterung
Als X2-Kondensator spielt der PME261 2,2N 500 eine kritische Rolle in der Netzfilterung. Diese Klasse von Kondensatoren ist speziell dafür ausgelegt, direkt über die Netzspannungsleitung gebrückt zu werden (Cross-Line-Entstörung). Im Falle eines Isolationsfehlers im kondensator selbst, durchschlägt das Dielektrikum, aber der Kondensator wird nicht zu einer Kurzschlussgefahr. Stattdessen wird er zu einer offenen Schaltung, was das Risiko einer gefährlichen Überlastung oder eines Brandes minimiert. Dies ist ein entscheidendes Sicherheitsmerkmal, das den PME261 2,2N 500 von anderen Kondensatortypen abhebt und ihn zur bevorzugten Wahl für alle Anwendungen macht, die an das öffentliche Stromnetz angeschlossen werden.
Materialwissenschaft und Zuverlässigkeit
Die Leistungsfähigkeit eines Funkentstörkondensators wird maßgeblich durch die Qualität seiner internen Materialien bestimmt. Beim PME261 2,2N 500 kommt metallisiertes Polypropylen (MKP) als Dielektrikum zum Einsatz. Dieses Material bietet eine ausgezeichnete elektrische Isolationsfähigkeit, kombiniert mit einer geringen dielektrischen Verlustrate, was besonders bei hohen Frequenzen von Vorteil ist, da hier die Energieabsorption maximiert wird. Die Metallisierungsschicht ist extrem dünn und gleichmäßig auf die Polypropylenfolie aufgebracht, was zu einer hohen Energiedichte und einer präzisen Kapazitätskontrolle führt. Diese Technologie ermöglicht zudem ein „Selbstheilungs“-Phänomen: Sollte es zu kleinen Durchschlägen in der Metallisierung kommen, verdampft die dünne Metallschicht um den Defekt herum, wodurch die Isolation wiederhergestellt wird, ohne die Gesamtfunktion des Kondensators dauerhaft zu beeinträchtigen. Dies ist ein Schlüsselmerkmal für die Langlebigkeit und Zuverlässigkeit des Bauteils über seine gesamte Lebensdauer.
Präzise Fertigung für konsistente Leistung
Der Rastermaß von 10,0 mm ist ein Standardwert, der eine nahtlose Integration in die meisten handelsüblichen Leiterplattenlayouts ermöglicht. Dies reduziert den Entwicklungsaufwand und beschleunigt den Designprozess. Die Toleranz von ± 20% ist typisch für Funkentstörkondensatoren und spiegelt das Gleichgewicht zwischen der Notwendigkeit einer präzisen Filterung und den inhärenten Schwankungen bei der Massenproduktion wider. Für Anwendungen, die eine noch engere Toleranz erfordern, stehen spezifischere Kondensatortypen zur Verfügung, doch für die überwiegende Mehrheit der Entstörungsaufgaben bietet diese Spezifikation eine ausgewogene und kosteneffiziente Lösung.
FAQ – Häufig gestellte Fragen zu PME261 2,2N 500 – Funkentstörkondensator, 2,2 nF, 500 V, RM 10,0, 70°C, 20%
Was genau ist ein Funkentstörkondensator und wozu dient er?
Ein Funkentstörkondensator, wie der PME261 2,2N 500, ist ein elektronisches Bauteil, das entwickelt wurde, um unerwünschte elektromagnetische Störungen (EMI) und Hochfrequenzrauschen (RFI) in elektrischen Schaltungen zu dämpfen oder zu eliminieren. Er fungiert als Filter, indem er Störsignale von den Signalwegen ableitet oder absorbiert, was zu einer verbesserten Signalqualität, Systemstabilität und reduzierten Abstrahlung von Störsignalen führt.
Welche Arten von Geräten profitieren am meisten von der Verwendung des PME261 2,2N 500?
Geräte, bei denen Signalintegrität und Zuverlässigkeit von größter Bedeutung sind, profitieren am meisten. Dazu gehören insbesondere industrielle Steuerungen, medizinische Geräte, hochwertige Audio- und Videogeräte, Telekommunikationstechnik und Schaltnetzteile, die empfindlich auf Störsignale reagieren oder selbst Störungen verursachen können.
Was bedeutet die Klassifizierung als X2-Kondensator?
Die Klassifizierung als X2-Kondensator nach internationalen Normen (z.B. IEC 60384-14) bedeutet, dass dieser Kondensator für den Einsatz über die Netzspannungsleitung (Across-the-Line) in Netzfiltern vorgesehen ist. Er muss im Falle eines internen Fehlers (Durchschlag) nicht zu einer Gefahrenquelle werden, sondern soll einen sicheren Zustand (z.B. Unterbrechung) annehmen, um Personen- und Sachschäden zu vermeiden.
Ist der PME261 2,2N 500 für den Einsatz in Haushaltgeräten geeignet?
Ja, der PME261 2,2N 500 ist aufgrund seiner X2-Klassifizierung und hohen Spannungsfestigkeit von 500 V hervorragend für den Einsatz in einer Vielzahl von Netzspannungsanwendungen geeignet, einschließlich vieler Haushaltsgeräte, bei denen eine effektive Funkentstörung und elektrische Sicherheit gefordert ist.
Wie beeinflusst die angegebene Betriebstemperatur von 70°C die Anwendung?
Die maximale Betriebstemperatur von 70°C gibt an, bis zu welcher Umgebungstemperatur der Kondensator zuverlässig und spezifikationsgerecht arbeitet. Dies ist ein wichtiger Parameter, der bei der Auslegung von Systemen berücksichtigt werden muss, um sicherzustellen, dass der Kondensator nicht über seine Grenzen hinaus betrieben wird, was seine Lebensdauer und Leistung beeinträchtigen könnte.
Was versteht man unter dem Rastermaß (RM) von 10,0 mm?
Das Rastermaß (RM) bezieht sich auf den Abstand zwischen den Mittelpunkten der beiden Anschlussdrähte des Kondensators. Ein RM von 10,0 mm ist ein gängiger Standard für axial bedrahtete Bauteile und erleichtert die Platzierung und Lötmontage auf Standard-Leiterplattenlayouts.
Kann dieser Kondensator auch für höhere Spannungen als 500 V verwendet werden?
Nein, es wird dringend davon abgeraten, den PME261 2,2N 500 für Spannungen über seiner Nennspannung von 500 V zu verwenden. Eine Überschreitung der Nennspannung kann zu einem Durchschlag des Dielektrikums, zu dauerhaften Schäden am Bauteil und potenziell zu gefährlichen Situationen führen.
