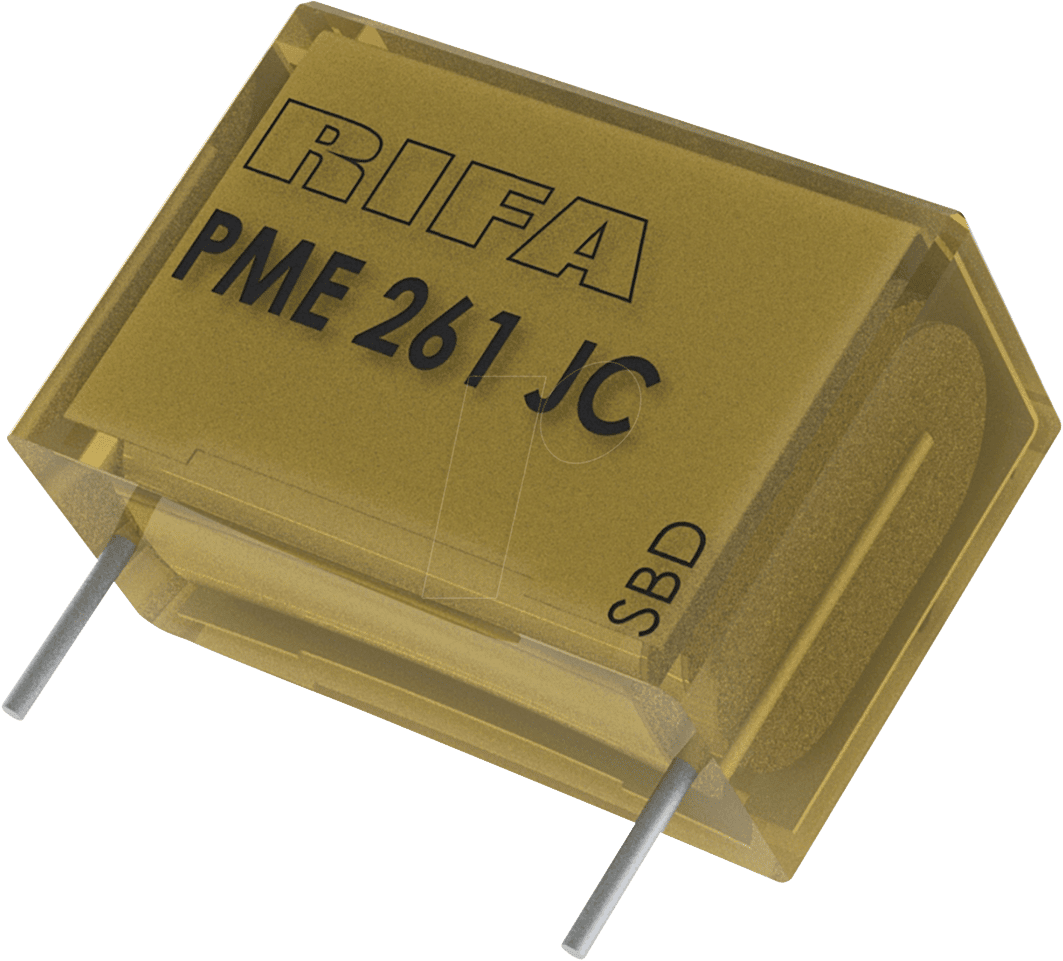

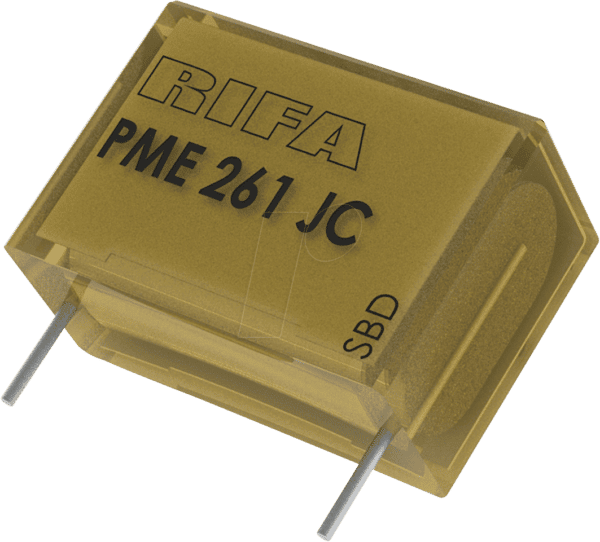

Effektive EMV-Lösungen für anspruchsvolle Anwendungen: Der PME261 100N 500 Funkentstörkondensator
Der PME261 100N 500 Funkentstörkondensator ist die ideale Lösung für all diejenigen, die hochfrequente Störgeräusche und unerwünschte elektromagnetische Interferenzen (EMI) in ihren elektronischen Schaltungen minimieren möchten. Speziell entwickelt für professionelle Anwendungen in den Bereichen Industrie, Automobiltechnik und Telekommunikation, gewährleistet dieser Kondensator eine zuverlässige Entstörung und verbessert die Signalintegrität.
Überlegene Entstörleistung dank optimierter Konstruktion
Im Vergleich zu Standard-Entstörkondensatoren bietet der PME261 100N 500 eine signifikant verbesserte Leistung durch seine spezielle Bauweise. Die Wahl der Dielektrika, die präzise Wicklungstechnik und die sorgfältige Auswahl der Anschlussdrähte führen zu einer herausragenden Selbstresonanzfrequenz, die eine effektive Entstörung über einen breiten Frequenzbereich ermöglicht. Dies minimiert das Risiko von Fehlfunktionen in empfindlichen elektronischen Systemen und erhöht die Zuverlässigkeit.
Anwendungsbereiche und technische Vorteile
Der PME261 100N 500 ist ein vielseitiger Funkentstörkondensator, der sich durch seine Robustheit und Leistungsfähigkeit auszeichnet. Seine Hauptfunktion ist die Filterung von Störsignalen, die typischerweise in Schaltnetzteilen, Motorsteuerungen, Frequenzumrichtern und anderen energieelektronischen Geräten auftreten. Durch die gezielte Ableitung von hochfrequenten Störungen trägt er maßgeblich zur Einhaltung von EMV-Richtlinien und zur Verbesserung der Lebensdauer angeschlossener Komponenten bei.
- Minimierung von Hochfrequenzstörungen: Reduziert effektiv EMI, die durch schaltende elektronische Bauteile verursacht werden.
- Verbesserung der Signalintegrität: Schützt empfindliche Signalpfade vor Störbeeinflussung und gewährleistet eine klare Signalübertragung.
- Hohe Zuverlässigkeit: Geringe Ausfallraten auch unter anspruchsvollen Betriebsbedingungen durch hochwertige Materialien und Fertigung.
- Breiter Einsatzbereich: Geeignet für eine Vielzahl von Industrieanwendungen, von Stromversorgungen bis hin zu Motorsteuerungen.
- Kompaktes Design: Trotz hoher Leistungsfähigkeit bietet der Kondensator eine kompakte Bauform, die eine einfache Integration in bestehende Schaltungen ermöglicht.
- Erfüllung von Normen: Unterstützt die Einhaltung wichtiger elektromagnetischer Verträglichkeitsnormen (EMV).
Präzision und Langlebigkeit: Die Kernmerkmale des PME261 100N 500
Der PME261 100N 500 Funkentstörkondensator wurde mit dem Fokus auf Präzision und Langlebigkeit entwickelt. Das verwendete Dielektrikum, typischerweise eine metallisierte Folie, gewährleistet eine hohe Isolationsfestigkeit und eine stabile Kapazität über einen weiten Temperaturbereich. Die Betriebstemperatur von bis zu 70°C und die Kapazitätstoleranz von 10% erlauben eine zuverlässige Funktion auch in Umgebungen mit moderaten Temperaturschwankungen. Der Anschluss-Raster (RM) von 20,0 mm vereinfacht die Montage auf Leiterplatten und sorgt für eine mechanisch stabile Verbindung.
Qualität und Fertigung
Die Herstellung des PME261 100N 500 folgt strengen Qualitätsstandards. Die sorgfältige Auswahl der Materialien und die präzise Fertigung gewährleisten eine konsistente Leistung und eine lange Lebensdauer. Die robuste Bauweise schützt den Kondensator vor mechanischen Belastungen und Umwelteinflüssen, die in industriellen Umgebungen häufig auftreten können.
Technische Spezifikationen im Detail
Die Leistungsfähigkeit des PME261 100N 500 wird durch seine detaillierten Spezifikationen definiert. Mit einer Kapazität von 100 nF und einer maximalen Betriebsspannung von 500 V ist er für eine Vielzahl von Anwendungen ausgelegt. Die Verlustleistung ist gering, was zu einer hohen Effizienz beiträgt und die Wärmeentwicklung im Betrieb minimiert. Die spezifischen elektrischen Eigenschaften machen ihn zu einer zuverlässigen Wahl für anspruchsvolle EMV-Filterungen.
Umfassende Leistungstabelle
| Merkmal | Spezifikation | Bedeutung für Ihre Anwendung |
|---|---|---|
| Kondensatortyp | Funkentstörkondensator (X2/Y2 Klasse) | Optimiert für Netzfilterung und Schutz vor Netztransienten, erfüllt hohe Sicherheitsanforderungen. |
| Kapazität | 100 nF (Nanofarad) | Bietet eine effektive Filterung hoher Frequenzen, ideal zur Unterdrückung von Störsignalen. |
| Nennspannung | 500 V (AC/DC) | Ausreichend für die meisten Netzspannungsanwendungen und Pulsspannungen im industriellen Bereich. |
| Anschluss-Raster (RM) | 20,0 mm | Standardisierter Lochabstand für einfache Montage auf Leiterplatten (PCB) mit verbreiteten Bohrrastern. |
| Maximale Betriebstemperatur | 70°C | Gewährleistet zuverlässige Funktion auch in wärmeren Umgebungen, wichtig für die Lebensdauer. |
| Kapazitätstoleranz | ±10% | Präzise Kapazität sorgt für vorhersehbares Filterverhalten und gleichbleibende Entstörleistung. |
| Dielektrikum | Metallisierte Kunststofffolie (typischerweise Polypropylen) | Bietet hohe Spannungsfestigkeit, geringe Verluste und gute Langzeitstabilität. |
| Verlustfaktor (tan δ) | Sehr gering (typisch < 0.001 bei 1kHz) | Minimiert Leistungsverluste und Wärmeentwicklung im Betrieb, erhöht die Effizienz. |
FAQ – Häufig gestellte Fragen zu PME261 100N 500 – Funkentstörkondensator, 100 nF, 500 V, RM 20,0, 70°C, 10%
Was genau ist die Funktion eines Funkentstörkondensators?
Ein Funkentstörkondensator, auch als Entkopplungs- oder Filterkondensator bezeichnet, dient dazu, unerwünschte hochfrequente Störsignale und Rauschspannungen in elektrischen Schaltungen zu absorbieren oder abzuleiten. Er verhindert, dass diese Störungen auf andere Komponenten oder das Stromnetz übertragen werden.
In welchen Anwendungen ist der PME261 100N 500 besonders empfehlenswert?
Der PME261 100N 500 ist hervorragend geeignet für Anwendungen in Schaltnetzteilen, Wechselrichtern, Frequenzumrichtern, Motorsteuerungen, sowie in Geräten der Medizintechnik und Telekommunikation, wo eine hohe EMV-Konformität und Signalintegrität gefordert sind.
Welche Vorteile bietet die Kapazität von 100 nF bei diesem Kondensator?
Die Kapazität von 100 Nanofarad ist ein optimaler Wert für die Entkopplung und Filterung im typischen Frequenzbereich von Störsignalen, die in vielen elektronischen Geräten auftreten. Sie ermöglicht eine effektive Unterdrückung von Rauschen, ohne die gewünschten Signale zu stark zu beeinflussen.
Ist der PME261 100N 500 für den Einsatz an der Steckdose geeignet?
Ja, dieser Kondensator ist für den Einsatz in AC-Netzanwendungen bis zu 500 V ausgelegt und entspricht typischerweise Sicherheitsstandards (wie z.B. X2-Klasse), was ihn für Filterungen direkt nach dem Netzanschluss geeignet macht. Die genauen Zulassungen (z.B. VDE, UL) sollten für spezifische Anwendungen geprüft werden.
Was bedeutet die Betriebstemperatur von 70°C für die Anwendung?
Eine maximale Betriebstemperatur von 70°C bedeutet, dass der Kondensator auch bei erhöhten Umgebungstemperaturen oder durch Eigenerwärmung in der Schaltung zuverlässig funktioniert. Dies ist wichtig für die Langlebigkeit und die konstante Leistung des Bauteils.
Wie beeinflusst die Kapazitätstoleranz von 10% die Funktion des Kondensators?
Eine Toleranz von ±10% ist für Funkentstörkondensatoren ein üblicher und akzeptabler Wert. Sie bedeutet, dass die tatsächliche Kapazität des Bauteils um bis zu 10% von 100 nF abweichen kann. Für die meisten Entstörungsaufgaben ist diese Präzision ausreichend, um die gewünschte Filterwirkung zu erzielen.
Kann dieser Kondensator auch in DC-Schaltungen eingesetzt werden?
Ja, der PME261 100N 500 ist in der Regel sowohl für AC- als auch für DC-Anwendungen bis zu seiner Nennspannung von 500 V geeignet. Die primäre Funktion als Entstörkondensator bleibt in beiden Betriebsarten erhalten.
