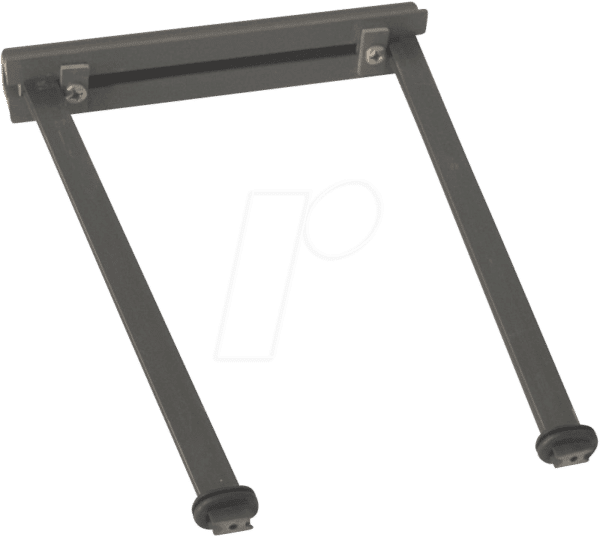

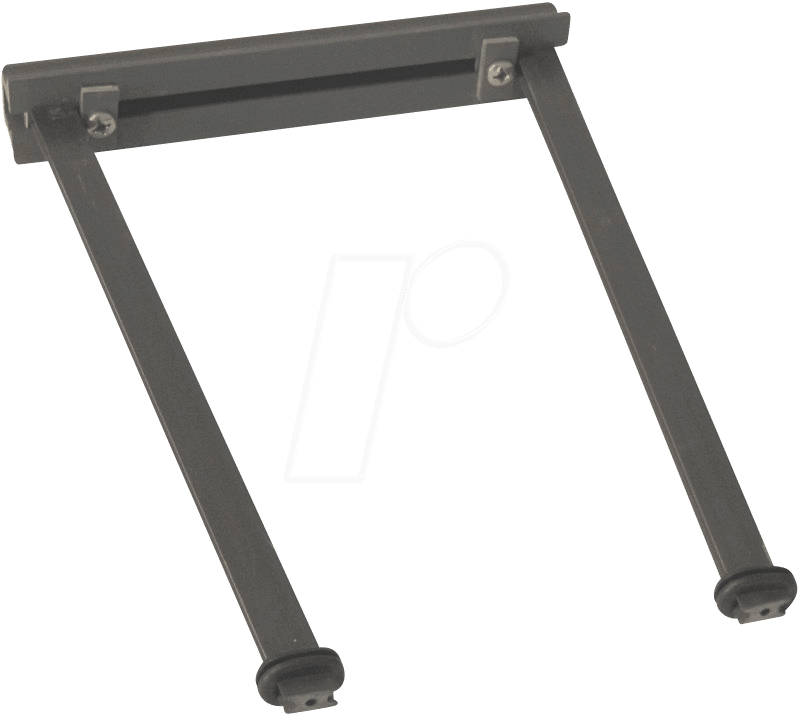

PLATINENHALTER 1 – Die professionelle Lösung für Ihr Ätzgerät
Präzises Arbeiten und reproduzierbare Ergebnisse bei der Leiterplattenherstellung erfordern zuverlässiges Zubehör. Der PLATINENHALTER 1 wurde speziell entwickelt, um Leiterplatten sicher und stabil während des Ätzprozesses zu fixieren. Er richtet sich an Elektronik-Hobbyisten, Maker und professionelle Anwender, die Wert auf eine saubere und effiziente Handhabung ihrer Platinen legen, um Beschädigungen zu vermeiden und den Ätzprozess zu optimieren.
Optimale Stabilität und Kontrolle während des Ätzens
Standardmethoden zur Fixierung von Leiterplatten während des Ätzens sind oft umständlich und bergen das Risiko von Unregelmäßigkeiten oder Beschädigungen. Der PLATINENHALTER 1 bietet hier eine signifikant verbesserte Lösung. Seine Konstruktion gewährleistet, dass die Platine stets in der optimalen Position gehalten wird, was eine gleichmäßige Verteilung des Ätzmittels ermöglicht. Dies führt zu konsistenten und präzisen Ätzergebnissen, selbst bei komplexen Schaltungen. Die robuste Bauweise und die durchdachte Geometrie minimieren Vibrationen und unerwünschte Bewegungen, die die Ätzqualität beeinträchtigen könnten.
Herausragende Vorteile des PLATINENHALTER 1
- Sichere Fixierung: Bietet einen festen und stabilen Halt für Leiterplatten unterschiedlicher Größen, verhindert Verrutschen während des Ätzvorgangs.
- Gleichmäßige Ätzung: Ermöglicht eine optimale Positionierung der Platine für eine gleichmäßige Verteilung des Ätzmittels und verhindert so lokale Über- oder Unterätzung.
- Schutz der Platine: Reduziert das Risiko von Beschädigungen an empfindlichen Bauteilen oder Leiterbahnen, die bei unsachgemäßer Handhabung entstehen könnten.
- Verbesserte Handhabung: Erleichtert das Einlegen und Entnehmen der Platine aus dem Ätzgerät, was den gesamten Prozess effizienter gestaltet.
- Langlebigkeit: Gefertigt aus robusten Materialien, die beständig gegenüber chemischen Einflüssen von Ätzmitteln sind.
- Anpassungsfähigkeit: Konzipiert für die Kompatibilität mit gängigen Ätzgerät-Systemen und unterschiedlichen Platinenformaten.
Technische Spezifikationen und Designmerkmale
| Merkmal | Detail |
|---|---|
| Produktname | PLATINENHALTER 1 – Platinenhalter für Ätzgerät 1 |
| Material | Hochwertiger, säurebeständiger Kunststoff (ABS-basiert) mit erhöhter mechanischer Festigkeit. Sorgfältig ausgewählt für eine lange Lebensdauer im Kontakt mit aggressiven Chemikalien. |
| Konstruktion | Robuste, stabile Rahmenkonstruktion zur sicheren Aufnahme der Leiterplatte. Die Formgebung ist so konzipiert, dass sie minimale Auflageflächen bietet, um eine vollständige Benetzung durch das Ätzmittel zu gewährleisten und gleichzeitige Haftungsstellen zu vermeiden. Integrierte Greifpunkte für einfache Handhabung. |
| Maximale Platinengröße (geschätzt) | Unterstützt Standard-Platinengrößen bis zu 150 mm x 200 mm. Die genaue maximale Größe hängt von der Dicke und den Kanten der zu ätzenden Leiterplatte ab. |
| Minimaler Platinenabstand (geschätzt) | Ermöglicht einen Ätzmittelabstand von mindestens 2 mm zur Unterseite der Platine, um eine vollständige Zirkulation des Mediums zu gewährleisten. |
| Kompatibilität | Entwickelt zur Integration in viele gängige Ätzkammer-Systeme. Die Abmessungen sind auf die Standardmaße vieler Ätzgeräte abgestimmt. |
| Temperaturbeständigkeit | Geeignet für den Einsatz bei Temperaturen, die üblicherweise im chemischen Ätzprozess vorkommen (bis ca. 60°C), ohne strukturelle Integrität zu verlieren. |
| Chemikalienbeständigkeit | Hohe Resistenz gegenüber gängigen Platinenätzmitteln wie Eisen(III)-chlorid (FeCl₃) und Ammoniakpersulfat. |
| Pflegehinweise | Nach Gebrauch gründlich mit klarem Wasser abspülen und an der Luft trocknen lassen. Vermeiden Sie abrasive Reinigungsmittel, um die Oberflächenintegrität zu bewahren. |
Präzision bei jedem Ätzschritt
Der PLATINENHALTER 1 ist mehr als nur ein einfacher Halter; er ist ein integraler Bestandteil eines präzisen Fertigungsprozesses. Durch die präzise Ausrichtung der Leiterplatte wird sichergestellt, dass die Gravur des Ätzmittels gleichmäßig über die gesamte Fläche wirkt. Dies ist entscheidend für die Erzielung von feinen Strukturen, geringem Leiterbahnenwiderstand und der Vermeidung von Kurzschlüssen, die durch ungleichmäßige Ätzung entstehen können. Die spezielle Geometrie des Halters wurde entwickelt, um Strömungsdynamiken des Ätzbades positiv zu beeinflussen und eine optimale Benetzung aller zu ätzenden Bereiche zu fördern.
Maximale Effizienz für Hobbyisten und Profis
Für den engagierten Hobbyisten bedeutet der PLATINENHALTER 1 eine Reduzierung des Ausschusses und eine deutliche Verbesserung der Qualität seiner selbst gefertigten Platinen. Die einfache Handhabung spart wertvolle Zeit und minimiert das Fehlerrisiko. Professionelle Anwender profitieren von der Zuverlässigkeit und Reproduzierbarkeit, die für die Serienfertigung oder die Herstellung von Prototypen unerlässlich sind. Die Investition in ein solches Zubehörteil zahlt sich schnell durch weniger Nacharbeit und konsistentere Produktionsergebnisse aus.
Umfassende Kompatibilität und Materialgüte
Die Auswahl des Materials war ein entscheidender Faktor bei der Entwicklung des PLATINENHALTER 1. Es wurde ein spezieller, hochfester Kunststoff gewählt, der nicht nur mechanisch belastbar ist, sondern auch eine ausgezeichnete Beständigkeit gegenüber den aggressiven Medien aufweist, die beim Leiterplattenätzen zum Einsatz kommen. Diese Langlebigkeit stellt sicher, dass der Halter auch nach wiederholtem Gebrauch seine Form und Funktion behält. Die Konstruktion ist auf breite Kompatibilität ausgelegt, sodass er sich nahtlos in die Arbeitsabläufe der meisten gängigen Ätzbäder und -geräte integrieren lässt. Dies macht ihn zu einer flexiblen und zuverlässigen Wahl für eine Vielzahl von Anwendungsfällen.
FAQ – Häufig gestellte Fragen zu PLATINENHALTER 1 – Platinenhalter für Ätzgerät 1
Kann ich mit diesem Halter auch kleine SMD-Prototypen ätzen?
Ja, der PLATINENHALTER 1 ist so konzipiert, dass er auch kleinere Leiterplatten und Prototypen sicher fixieren kann. Die präzise Spannvorrichtung und die stabile Bauweise gewährleisten, dass auch filigrane Bauteile während des Ätzvorgangs geschützt sind und eine gleichmäßige Ätzung erzielt wird.
Ist der Halter beständig gegen verschiedene Ätzmittel?
Absolut. Der PLATINENHALTER 1 ist aus einem speziell ausgewählten, säurebeständigen Kunststoff gefertigt, der eine hohe Resistenz gegenüber den gebräuchlichsten Ätzmitteln wie Eisen(III)-chlorid und Ammoniakpersulfat aufweist. Dies gewährleistet eine lange Lebensdauer auch bei intensivem Gebrauch.
Wie reinige ich den Platinenhalter nach dem Gebrauch?
Die Reinigung ist denkbar einfach. Nach jedem Ätzvorgang sollte der Halter gründlich mit klarem Wasser abgespült werden, um alle Rückstände von Ätzmittel und Kupfer zu entfernen. Lassen Sie ihn anschließend an der Luft trocknen. Vermeiden Sie die Verwendung von aggressiven oder abrasiven Reinigungsmitteln, da diese die Oberfläche des Kunststoffs beschädigen könnten.
Welche Platinenformate kann der Halter maximal aufnehmen?
Der PLATINENHALTER 1 ist für die Aufnahme gängiger Platinengrößen ausgelegt. Er unterstützt typischerweise Leiterplatten bis zu einer Größe von etwa 150 mm x 200 mm. Die genaue maximale Größe kann je nach Dicke und Randgestaltung der jeweiligen Platine leicht variieren.
Verhindert der Halter, dass das Ätzmittel die Unterseite der Platine erreicht?
Nein, im Gegenteil. Die Konstruktion des Halters ist darauf ausgelegt, einen ausreichenden Abstand zwischen der Unterseite der Platine und dem Boden des Ätzgefäßes zu gewährleisten. Dies ermöglicht eine optimale Zirkulation des Ätzmittels und eine vollständige Benetzung aller zu ätzenden Flächen, auch auf der Unterseite.
Ist die Verwendung eines solchen Halters für ein Ätzgerät notwendig?
Während es technisch möglich ist, Platinen ohne speziellen Halter zu ätzen, ist die Verwendung eines professionellen Halters wie dem PLATINENHALTER 1 für präzise und reproduzierbare Ergebnisse sehr empfehlenswert. Er minimiert das Risiko von Beschädigungen, sorgt für eine gleichmäßige Ätzung und erleichtert die Handhabung erheblich.
