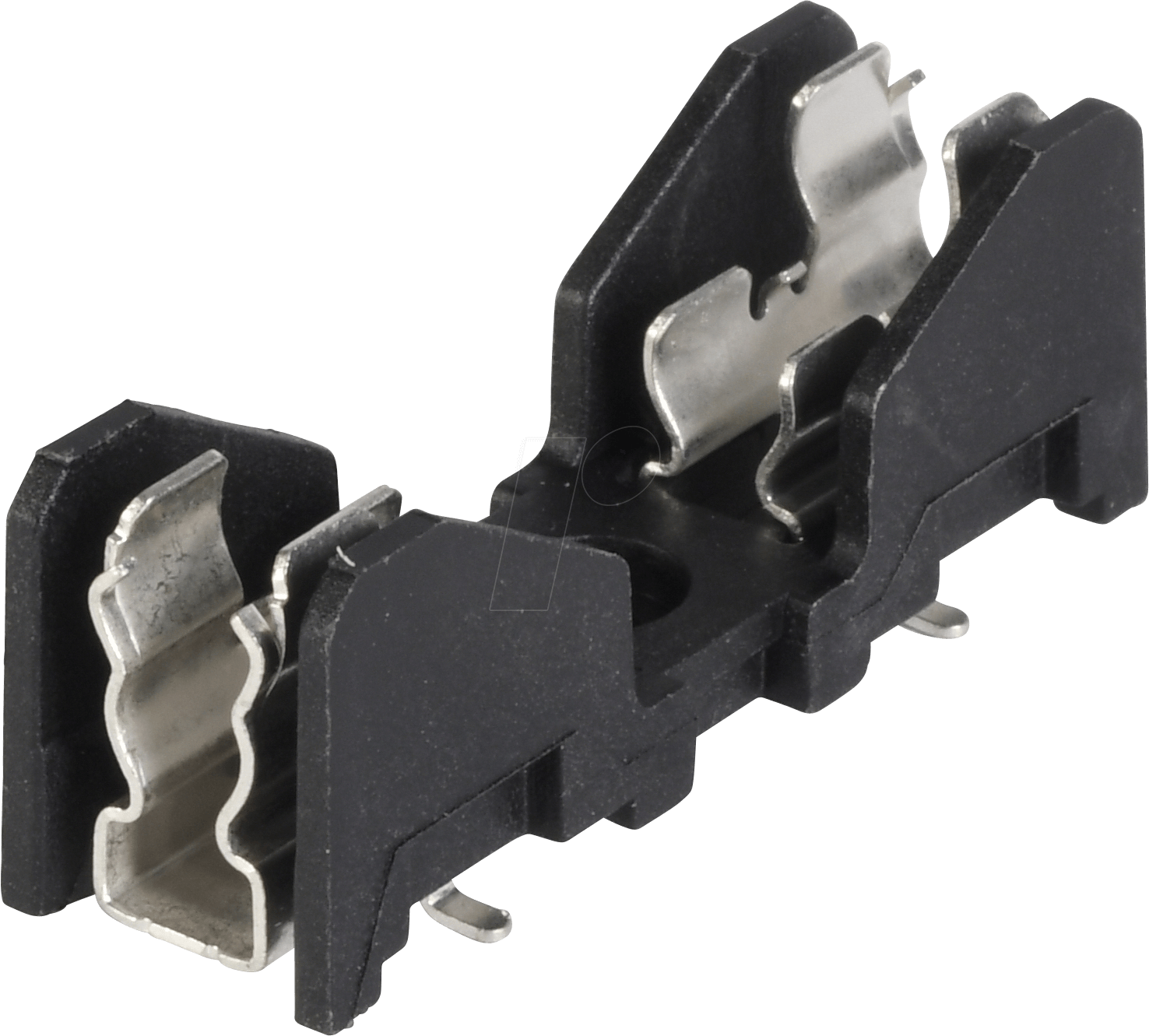

Präzise Absicherung Ihrer Elektronik: PL OGD SMD – Der SMD Sicherungshalter für höchste Ansprüche
Schützen Sie Ihre empfindlichen elektronischen Komponenten zuverlässig vor Überlastung und Kurzschlüssen mit dem PL OGD SMD Sicherungshalter. Entwickelt für professionelle Anwendungen und anspruchsvolle Heimwerker, bietet dieser Halter eine sichere und platzsparende Montage von Feinsicherungen der gängigen Größen 5 x 20 mm und 6,3 x 32 mm direkt auf SMD-bestückten Leiterplatten.
Vorteile, die überzeugen: Warum PL OGD SMD die richtige Wahl ist
Der PL OGD SMD Sicherungshalter setzt neue Maßstäbe in puncto Zuverlässigkeit und Anwendungsvielfalt. Im Gegensatz zu herkömmlichen Durchsteckmontage-Sicherungshaltern ermöglicht die SMD-Bauform eine direkte Integration in die Leiterplatte. Dies reduziert die Anzahl der benötigten Bauteile, minimiert potenzielle Fehlerquellen und spart wertvollen Bauraum auf engstem Raum. Die robuste Konstruktion gewährleistet eine dauerhaft sichere Verbindung, auch unter anspruchsvollen Umgebungsbedingungen.
- Platzersparnis: Die smt-Bauform ermöglicht eine vertikale Integration auf der Leiterplatte, was den Platzbedarf im Vergleich zu herkömmlichen THT-Bauteilen signifikant reduziert.
- Erhöhte Zuverlässigkeit: Direkte Lötverbindung auf der Leiterplatte minimiert Übergangswiderstände und erhöht die mechanische Stabilität der Verbindung.
- Vielseitigkeit: Kompatibel mit zwei der gebräuchlichsten Feinsicherungsformate (5 x 20 mm und 6,3 x 32 mm), was eine breite Anwendbarkeit ermöglicht.
- Robuste Konstruktion: Hochwertige Materialien gewährleisten eine lange Lebensdauer und Beständigkeit gegenüber thermischer und mechanischer Belastung.
- Sichere Handhabung: Konzipiert für einfache und sichere Montage und Austausch der Feinsicherung.
Technische Spezifikationen und Konstruktion
Der PL OGD SMD Sicherungshalter wurde mit Fokus auf höchste Funktionalität und Langlebigkeit konstruiert. Die Auswahl der Materialien und die präzise Fertigung gewährleisten eine optimale Leistung und Zuverlässigkeit für Ihre Elektronikprojekte.
| Merkmal | Beschreibung |
|---|---|
| Sicherungsgröße | Unterstützt Feinsicherungen im Format 5 x 20 mm und 6,3 x 32 mm |
| Montageart | SMD (Surface Mount Device) für direkte Bestückung auf Leiterplatten |
| Material der Kontakte | Verzinnte Kupferlegierung für exzellente Leitfähigkeit und Korrosionsbeständigkeit |
| Isolationsmaterial | Hochtemperatur-beständiges PBT (Polybutylenterephthalat) für thermische Stabilität und elektrische Isolation |
| Max. Strombelastbarkeit (pro Typ) | Optimiert für gängige Nennströme von Feinsicherungen bis zu 10 A (abhängig von der verwendeten Sicherung und Lötbedingungen) |
| Max. Spannung (AC/DC) | Ausgelegt für Spannungen bis 250 V, konform mit internationalen Sicherheitsstandards für die vorgesehene Anwendung |
| Betriebstemperaturbereich | -40 °C bis +125 °C, für den Einsatz in vielfältigen Umgebungen |
| Lötverfahren | Geeignet für gängige Reflow-Lötprozesse, inklusive Dampfphasenlöten und IR-Löten |
Anwendungsgebiete: Wo der PL OGD SMD seine Stärken ausspielt
Die Vielseitigkeit des PL OGD SMD Sicherungshalters macht ihn zu einer idealen Lösung für eine breite Palette von elektronischen Anwendungen. Ob in der Industrie, im Labor oder im anspruchsvollen Hobbybereich, dieser Sicherungshalter bietet eine überlegene Absicherungslösung.
- Industrielle Steuerungen: Zum Schutz von Steuergeräten, Netzteilen und Kommunikationsmodulen in Produktionsanlagen und Automatisierungssystemen.
- Medizintechnik: Zur Sicherung von empfindlichen Schaltkreisen in medizinischen Geräten, wo höchste Zuverlässigkeit gefordert ist.
- Telekommunikation: Zur Absicherung von Geräten in Basisstationen und Netzwerkinfrastrukturen.
- Stromversorgungen: Als integraler Bestandteil von AC/DC- und DC/DC-Wandlern zur Absicherung der Eingangsstufen.
- Labor- und Prüfgeräte: Zur flexiblen Absicherung von Prototypen und Prüfaufbauten.
- Embedded Systems: Platzsparende Lösung für kompakte elektronische Systeme in Konsumgütern und IoT-Anwendungen.
FAQ – Häufig gestellte Fragen zu PL OGD SMD – SMD Sicherungshalter, Feinsicherungen 5 x 20 mm + 6,3 x 32 mm
Ist der Sicherungshalter mit allen Feinsicherungen der angegebenen Größen kompatibel?
Ja, der PL OGD SMD Sicherungshalter ist darauf ausgelegt, alle standardkonformen Feinsicherungen der Formate 5 x 20 mm und 6,3 x 32 mm aufzunehmen. Achten Sie stets auf die korrekte Nennstromstärke der eingesetzten Sicherung entsprechend den Anforderungen Ihrer Schaltung.
Welche Lötverfahren sind für die Montage auf der Leiterplatte geeignet?
Der PL OGD SMD Sicherungshalter ist für gängige SMD-Lötverfahren wie Reflow-Löten, Dampfphasenlöten und IR-Löten optimiert. Stellen Sie sicher, dass die Löttemperatur und -zeit den Empfehlungen des Herstellers für Ihre spezifische Leiterplatte und die verwendete Lötpaste entsprechen.
Kann der Sicherungshalter auch in Hochstromanwendungen eingesetzt werden?
Die maximale Strombelastbarkeit hängt von der eingesetzten Feinsicherung und den thermischen Bedingungen ab. Der Halter selbst ist für gängige Nennströme bis 10 A ausgelegt. Für höhere Stromstärken sind möglicherweise spezielle Sicherungstypen oder eine zusätzliche Kühlung der Lötstelle erforderlich. Konsultieren Sie hierzu die spezifischen Datenblätter der verwendeten Sicherungen und berücksichtigen Sie die Wärmeentwicklung auf Ihrer Leiterplatte.
Wie wird die Feinsicherung im Halter befestigt und gewechselt?
Der Sicherungshalter verfügt über Federkontakte, die die Feinsicherung sicher und fest umschließen. Der Austausch der Sicherung erfolgt durch einfaches Herausziehen der alten Sicherung und Einsetzen einer neuen. Dies ermöglicht einen schnellen und unkomplizierten Wechsel im Bedarfsfall.
Welche Rolle spielt das Material des Sicherungshalters für die Zuverlässigkeit?
Das verwendete Hochtemperatur-beständige PBT-Material (Polybutylenterephthalat) gewährleistet eine ausgezeichnete elektrische Isolation und mechanische Stabilität, selbst bei erhöhten Betriebstemperaturen. Die verzinnte Kupferlegierung der Kontakte sorgt für eine geringe Übergangswiderstand und schützt vor Korrosion, was für eine dauerhaft zuverlässige Stromübertragung unerlässlich ist.
Ist der PL OGD SMD Sicherungshalter für den Einsatz in rauen Umgebungen geeignet?
Mit einem breiten Betriebstemperaturbereich von -40 °C bis +125 °C und der robusten Konstruktion aus hochwertigen Materialien ist der PL OGD SMD Sicherungshalter gut für den Einsatz in anspruchsvollen Umgebungen geeignet, die thermischen Schwankungen oder moderater mechanischer Belastung ausgesetzt sind. Für extremere Bedingungen (z.B. hohe Luftfeuchtigkeit, aggressive Chemikalien) sollten zusätzliche Schutzmaßnahmen in Betracht gezogen werden.
Wie unterscheidet sich die SMD-Montage von der traditionellen Durchsteckmontage (THT)?
Der Hauptunterschied liegt in der Montageart. SMD-Bauteile werden direkt auf die Oberfläche der Leiterplatte gelötet, was eine kleinere Bauform und eine automatisierte Bestückung ermöglicht. Traditionelle Durchsteckmontage (THT) Bauteile haben Anschlussdrähte, die durch Löcher in der Leiterplatte gesteckt und auf der Unterseite verlötet werden. Die SMD-Montage ist oft platzsparender, ermöglicht dichtere Bestückung und ist für moderne Produktionsverfahren besser geeignet.
