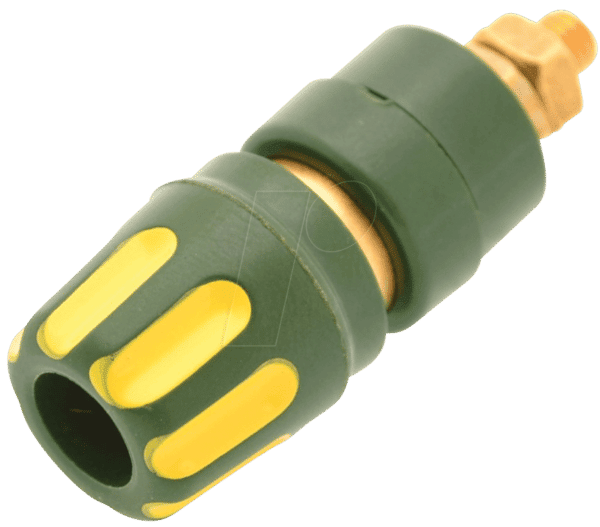

Maximale Anschlusszuverlässigkeit: Die PKI 10 A AU GG – Polklemme
Für anspruchsvolle Elektrotechniker, Systemintegratoren und Laboranwender, die höchste Präzision und Sicherheit bei ihrer Messtechnik und Stromversorgung benötigen, bietet die PKI 10 A AU GG Polklemme die ultimative Lösung. Dieses hochwertige Bauteil löst das Problem instabiler oder unsicherer Verbindungen, indem es eine robuste und dauerhaft leitfähige Schnittstelle für 4 mm Stecksysteme gewährleistet, speziell konzipiert für den Erdungsanschluss mit seiner charakteristischen gelb-grünen Markierung.
Überlegene Materialwahl und Konstruktion für Dauerhaftigkeit
Die PKI 10 A AU GG unterscheidet sich von einfachen Anschlussklemmen durch ihre sorgfältige Auswahl an Materialien und ihre durchdachte Konstruktion, die auf Langlebigkeit und optimale elektrische Performance ausgelegt ist. Die Kernkomponente, die Messingbuchse, wird durch eine hochwertige Vergoldung veredelt. Diese Schicht ist nicht nur ein optisches Merkmal, sondern erfüllt eine kritische Funktion: Sie schützt das darunterliegende Messing vor Oxidation und Korrosion. Dies ist insbesondere in Umgebungen mit potenziell aggressiven Atmosphären oder Feuchtigkeit von entscheidender Bedeutung, da so eine konstant niedrige Kontaktwiderstand gewährleistet wird. Ein hoher Kontaktwiderstand kann zu Leistungseinbußen, Erwärmung und im schlimmsten Fall zum Ausfall der Verbindung führen. Die PKI 10 A AU GG minimiert dieses Risiko erheblich.
Präzisionsgefertigte 4 mm Schnittstelle
Die präzise gefertigte 4 mm Aufnahme der Polklemme ist darauf ausgelegt, eine sichere und spielfreie Verbindung mit 4 mm Steckern zu ermöglichen. Dies gewährleistet eine maximale Oberfläche für den Stromfluss und minimiert parasitäre Effekte. Die innere Geometrie der Buchse ist so konzipiert, dass sie den Stecker fest umschließt und so auch bei mechanischer Belastung oder Vibrationen eine zuverlässige elektrische Verbindung aufrechterhält. Im Gegensatz zu minderwertigen Klemmen, bei denen die Aufnahme aus dünnem Blech gefertigt ist und sich leicht verformen kann, setzt die PKI 10 A AU GG auf eine massivere Konstruktion, die auch dauerhaftem Gebrauch standhält.
Sicherheit durch eindeutige Farbkodierung
Die gelb-grüne Farbgebung der PKI 10 A AU GG ist kein Zufall, sondern folgt internationalen Normen und Kennzeichnungen für Schutzleiter (Erdung). Dies ist ein fundamentaler Aspekt der elektrischen Sicherheit. Durch die klare visuelle Kennzeichnung wird die Verwechslung mit anderen Anschlüssen, wie beispielsweise Phasenleitern, ausgeschlossen. Dies ist in professionellen Installationen, Prüffeldern und bei der Fehlersuche unerlässlich, um Fehlanschlüsse zu vermeiden, die schwerwiegende Folgen haben können. Standardlösungen bieten oft nur neutrale oder unauffällige Farben, die eine solche eindeutige Zuordnung erschweren.
Vielseitige Anwendungsmöglichkeiten und Vorteile
Die PKI 10 A AU GG ist nicht nur eine einfache Anschlussklemme, sondern ein vielseitiges Bauteil für verschiedenste Anwendungen:
- Sichere Erdungsverbindungen: Ideal für die Erdung von Geräten, Gehäusen oder Prüfaufbauten, um Personen- und Sachschäden durch elektrostatische Entladung oder Fehlerströme zu verhindern.
- Labor und Messtechnik: Bietet eine zuverlässige Referenzmasse oder einen Anschlusspunkt für Messleitungen, wo Signalintegrität und geringe Übergangswiderstände kritisch sind.
- Schaltschrankbau: Zur einfachen und sicheren Integration in bestehende oder neue Schaltschrankinstallationen.
- Prototypenbau und Entwicklung: Ermöglicht flexible und wiederholbare Anschlusslösungen bei der Entwicklung neuer technischer Systeme.
- Verlängerung von Erdungsleitern: Dient als robuste Schnittstelle zur Erweiterung bestehender Erdungsleitungen mit 4 mm Stecksystemen.
- Beständigkeit gegen Umwelteinflüsse: Die vergoldete Oberfläche bietet Schutz gegen Korrosion und Verschmutzung, was die Lebensdauer des Produkts verlängert.
- Einfache Montage: Konzipiert für eine schnelle und unkomplizierte Steckverbindung, die keine zusätzlichen Werkzeuge erfordert.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | PKI 10 A AU GG – Polklemme |
| Anschlussart | 4 mm Buchse |
| Nennstrom | 10 A |
| Farbe | Gelb/Grün (Schutzleiterkennzeichnung) |
| Oberflächenveredelung | Vergoldet |
| Material der Kontaktbuchse | Messing (vergoldet) |
| Gehäusematerial | Hochwertiger Kunststoff (Farbe entsprechend der Norm) |
| Isolationsspannung | Konstruktionsbedingt für Standard-Niederspannungsanwendungen ausgelegt (weitere Details auf Anfrage oder Datenblatt) |
| Temperaturbereich | Standard Industrietemperaturen (-20°C bis +80°C, für typische Einsätze) |
| Abmessungen | Kompakt für einfache Integration, genaue Maße im technischen Datenblatt |
| Montageart | Steckverbindung für 4 mm Stecker; Gehäuse kann ggf. über Befestigungslöcher oder -klemmen montiert werden (abhängig von spezifischer Ausführung) |
| Garantie | Herstellergarantie auf Material- und Verarbeitungsmängel (Details siehe Garantiebedingungen) |
Vertiefung: Die Vorteile der Vergoldung und Messingbasis
Die Wahl von Messing als Grundmaterial für die Kontaktbuchse ist eine bewusste Entscheidung für elektrische Leitfähigkeit und mechanische Stabilität. Messing, eine Legierung aus Kupfer und Zink, bietet exzellente elektrische Eigenschaften und ist relativ hart, was eine gute Rückstellkraft für die Buchse gewährleistet. Die nachfolgende Vergoldung erweitert diese Vorteile signifikant. Gold ist das chemisch inerteste Edelmetall und bietet dadurch einen unvergleichlichen Schutz gegen Oxidation und Korrosion. Selbst bei längerem Kontakt mit Luftfeuchtigkeit oder schwach aggressiven Gasen bleibt die Goldschicht intakt und verhindert die Bildung isolierender Oxidschichten, die bei unedleren Metallen (wie z.B. vernickeltem Messing oder reinem Zink) auftreten können. Dies resultiert in einer über lange Zeiträume stabilen Kontaktqualität und minimalen Übergangswiderständen, was für präzise Messungen oder stromführende Verbindungen essenziell ist. Im Vergleich dazu können herkömmliche, nicht vergoldete Klemmen schneller an Leitfähigkeit verlieren, insbesondere in industriellen Umgebungen oder bei häufigem Stecken und Abziehen.
Tiefgehender Einblick: Normenkonformität und Sicherheit
Die gelb-grüne Farbgebung der PKI 10 A AU GG ist direkt an die internationale Norm IEC 60445 (Grund- und Sicherheitsregeln für die Mensch-Maschine-Schnittstelle, Kennzeichnung und Benennung von Leitern) und vergleichbare nationale Normen angelehnt. Diese Kennzeichnung ist ausschließlich für Schutzleiter bestimmt, die dem Potenzialausgleich dienen und im Fehlerfall elektrische Energie ableiten, um Nutzer und Geräte zu schützen. Die Verwendung einer eindeutig gekennzeichneten Polklemme wie der PKI 10 A AU GG trägt maßgeblich zur Reduzierung von Fehlbedienungen und zur Erhöhung der allgemeinen Systemsicherheit bei. In sicherheitskritischen Anwendungen, wie sie in der Automobilindustrie, der Medizintechnik oder der Luftfahrt häufig vorkommen, ist die Einhaltung solcher Farbkodierungen nicht nur empfehlenswert, sondern oft gesetzlich vorgeschrieben. Die PKI 10 A AU GG bietet hier eine professionelle und normenkonforme Lösung.
FAQ – Häufig gestellte Fragen zu PKI 10 A AU GG – Polklemme, 4 mm, gelb/grün, vergoldet
Ist diese Polklemme für den Einsatz in extremen Temperaturen geeignet?
Die PKI 10 A AU GG ist für den Einsatz in typischen industriellen Temperaturbereichen von -20°C bis +80°C konzipiert. Für Anwendungen, die deutlich über oder unter diesen Werten liegen, sind spezifische Datenblätter und Materialprüfungen erforderlich. Die vergoldete Messingbuchse und der Kunststoff des Gehäuses sind auf Robustheit in normalen Betriebsumgebungen ausgelegt.
Welchen maximalen Leiterquerschnitt kann ich an diese Polklemme anschließen?
Die primäre Funktion der PKI 10 A AU GG ist die Aufnahme eines 4 mm Steckers. Die Anschlussmöglichkeit für den eigentlichen Leiter (z.B. Kabelquerschnitt) hängt von der spezifischen Ausführung der Klemme ab, wie sie z.B. über Lötösen, Schraubklemmen oder integrierte Kabeleinführungen realisiert wird. Typischerweise sind solche Klemmen für Leiterquerschnitte ausgelegt, die den Nennstrom von 10 A sicher führen können. Detaillierte Informationen entnehmen Sie bitte dem technischen Datenblatt des spezifischen Modells.
Warum ist die Vergoldung wichtig für den Schutzleiteranschluss?
Die Vergoldung auf der Messingbuchse der PKI 10 A AU GG ist entscheidend, um eine dauerhaft niedrige Kontaktimpedanz zu gewährleisten. Gold ist ein Edelmetall, das nicht oxidiert oder korrodiert. Dies stellt sicher, dass der Schutzleiteranschluss auch nach langer Zeit und unter wechselnden Umgebungsbedingungen eine zuverlässige leitfähige Verbindung bietet. Eine oxidierte oder korrodierte Verbindung würde den Widerstand erhöhen und im Fehlerfall die Funktion des Schutzleiters beeinträchtigen, was ein Sicherheitsrisiko darstellt.
Kann ich diese Polklemme auch für andere Anschlüsse als Erdung verwenden?
Die gelb-grüne Farbkodierung der PKI 10 A AU GG ist international als Kennzeichnung für Schutzleiter (Erdung) definiert. Während die technische Funktion einer 4 mm vergoldeten Buchse auch für andere Zwecke nutzbar wäre, ist die Verwendung für nicht-Erdungszwecke nicht normenkonform und kann zu Verwechslungen und Sicherheitsrisiken führen. Wir empfehlen dringend, die gelb-grüne Kennzeichnung ausschließlich für Schutzleiteranwendungen zu nutzen.
Wie wird die Polklemme am Gerät oder Schaltschrank befestigt?
Die Befestigungsmethode kann je nach genauer Modellvariante der PKI 10 A AU GG variieren. Oftmals verfügen solche Klemmen über ein Gehäuse mit integrierten Montagebohrungen oder einer snap-on Befestigung für Montageplatten oder DIN-Schienen. Bitte konsultieren Sie das technische Datenblatt oder die Produktinformationen des spezifischen Modells, um die genauen Befestigungsmöglichkeiten zu erfahren.
Was bedeutet die Kennzeichnung „AU“ in der Produktbezeichnung?
Die Kennzeichnung „AU“ in der Produktbezeichnung „PKI 10 A AU GG“ steht für die Vergoldung (aus dem Französischen „Or“ oder dem chemischen Symbol „Au“ für Gold). Sie weist darauf hin, dass die Kontaktflächen dieser Polklemme mit einer Schicht aus Gold überzogen sind, um verbesserte Leitfähigkeit, Korrosionsbeständigkeit und Langlebigkeit zu gewährleisten.
