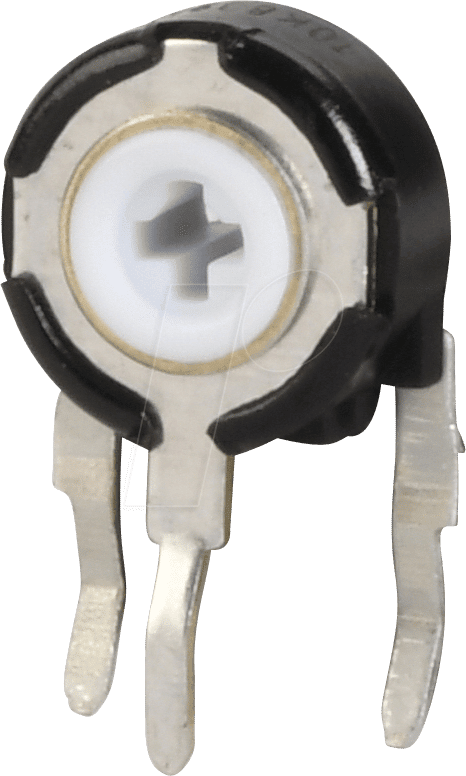

PIH PT6KH102APM – Präzisions-Trimmpotentiometer für anspruchsvolle Schaltungsanpassungen
Das PIH PT6KH102APM Trimmpotentiometer mit 1 kOhm und linearer Kennlinie ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die eine exakte und stabile Einstellung von Widerstandswerten in elektronischen Schaltungen benötigen. Dieses Bauteil übertrifft Standardlösungen durch seine hohe Präzision, Langlebigkeit und zuverlässige Performance, selbst unter anspruchsvollen Betriebsbedingungen, und ermöglicht somit eine optimierte Funktionalität Ihrer elektronischen Projekte.
Die Vorteile des PIH PT6KH102APM im Detail
Für Anwender, die Wert auf exakte Einstellungsmöglichkeiten legen, bietet das PIH PT6KH102APM Trimmpotentiometer signifikante Vorteile gegenüber konventionellen Potentiometern:
- Hohe Einstellpräzision: Die lineare Widerstandsänderung ermöglicht eine feinfühlige und vorhersagbare Anpassung von Schaltungsparametern, unerlässlich für Kalibrierung und Feinabstimmung.
- Stabilität und Zuverlässigkeit: Gefertigt aus hochwertigen Materialien, gewährleistet dieses Trimmpotentiometer eine gleichbleibende Leistung und Beständigkeit gegen Umwelteinflüsse, was zu einer erhöhten Lebensdauer und reduzierten Wartungsaufwand führt.
- Kompaktes Design: Die PT6KH-Serie ist für ihre platzsparende Bauweise bekannt, was eine Integration auch in dicht bestückte Schaltungsplatinen ermöglicht, ohne Kompromisse bei der Performance einzugehen.
- Breiter Einsatzbereich: Ob in der Messtechnik, Regelungstechnik, Audio-Anwendungen oder im Prototypenbau – das PIH PT6KH102APM eignet sich hervorragend für eine Vielzahl von präzisen elektronischen Schaltungen.
- Gleichmäßige Widerstandsabnahme: Die lineare Kennlinie stellt sicher, dass sich der Widerstand gleichmäßig über den gesamten Verstellweg ändert, was für präzise Steuerungsfunktionen von großer Bedeutung ist.
- Hervorragende Haptik: Der leichtgängige und präzise Drehmechanismus ermöglicht eine komfortable und exakte Justierung, auch bei wiederholten Einstellungen.
Technische Spezifikationen und Aufbau
Das PIH PT6KH102APM repräsentiert die Spitze der Technologie im Bereich der Trimmpotentiometer. Seine Konstruktion ist auf Langlebigkeit und maximale Performance ausgelegt. Der Widerstandskörper besteht aus einem spezialisierten Kohleschichtmaterial, das für seine hohe Linearität und Stabilität bekannt ist. Der Schleiferkontakt ist so konzipiert, dass er einen gleichmäßigen und rauscharmen Kontakt zum Widerstandselement gewährleistet. Die Anschlusskontakte sind verzinnt und für eine zuverlässige Lötverbindung optimiert. Das Gehäusematerial ist robust und bietet Schutz gegen Staub und mechanische Beanspruchung. Die Achse ist aus Metall gefertigt und mit einer gerändelten Oberfläche versehen, die eine einfache Bedienung mit Schraubendrehern oder Fingern ermöglicht.
Einsatzgebiete und Anwendungsszenarien
Die Vielseitigkeit des PIH PT6KH102APM Trimmpotentiometers eröffnet ein breites Spektrum an Anwendungsmöglichkeiten in unterschiedlichsten Bereichen der Elektronik. Seine primäre Funktion liegt in der Feinjustierung von elektrischen Parametern, wo eine exakte Einstellung erforderlich ist, um die gewünschte Schaltungsfunktion zu erreichen oder zu optimieren. Dies ist besonders relevant in:
- Labor und Messtechnik: Zur Kalibrierung von Messgeräten, Einstellung von Referenzspannungen oder Feinabstimmung von Verstärkungsfaktoren in Testschaltungen.
- Audio- und Videotechnik: Zur Justierung von Pegeln, Filtercharakteristiken oder zur Balance-Einstellung in professionellen Audio-Mischpulten oder Signalprozessoren.
- Industrielle Steuerungen: In Regelkreisen zur Einstellung von Sollwerten, zur Kompensation von Toleranzen oder zur Kalibrierung von Sensoreingängen.
- Prototypenentwicklung und Forschung: Ermöglicht schnelle und präzise Anpassungen während der Entwicklung neuer Schaltungen, um verschiedene Betriebspunkte zu untersuchen.
- Stromversorgungen: Zur Stabilisierung von Ausgangsspannungen oder zur Einstellung von Strombegrenzungen.
- Hobbyelektronik: Bietet anspruchsvollen Bastlern die Möglichkeit, ihre Projekte mit professioneller Präzision zu realisieren.
Vergleichsmerkmale und Qualitätsstandards
Das PIH PT6KH102APM Trimmpotentiometer zeichnet sich durch eine Reihe von Merkmalen aus, die es von weniger anspruchsvollen Alternativen abheben. Die Auswahl des richtigen Trimmpotentiometers kann die Performance und Zuverlässigkeit einer gesamten Schaltung maßgeblich beeinflussen. Die lineare Kennlinie des PT6KH102APM garantiert eine gleichmäßige Widerstandsänderung, was in vielen Anwendungen, bei denen eine proportionale Steuerung gewünscht ist, unerlässlich ist. Im Gegensatz zu logarithmischen oder exponentiellen Kennlinien, die für spezifische Audioanwendungen entwickelt wurden, ist die lineare Charakteristik universeller für präzise Regelungs- und Einstellungsvorgänge. Die Toleranz der Widerstandswerte und die Wiederholgenauigkeit der Einstellung sind signifikant besser als bei einfacheren Potentiometern, was zu konsistenteren Ergebnissen führt. Die Materialauswahl und Fertigungspräzision im Hause PIH sind auf höchste Qualitätsstandards ausgerichtet, was sich in einer langen Lebensdauer und zuverlässigen Funktion auch unter erschwerten Bedingungen niederschlägt.
Produkteigenschaften im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Hersteller | PIH |
| Modellbezeichnung | PT6KH102APM |
| Typ | Trimmpotentiometer |
| Widerstandswert | 1 kOhm (1000 Ohm) |
| Kennlinie | Linear (B-Kennlinie) |
| Nennleistung | 0.25 W (bei 70°C) |
| Toleranz | ±20% (typisch) |
| Max. Betriebsspannung | DC 200 V / AC 140 V |
| Isolationswiderstand | ≥ 1 GΩ (bei DC 500 V) |
| Schleifer-Kontaktwiderstand | ≤ 5% des Nennwiderstands |
| Drehwinkel | 200° ± 5° |
| Mechanische Lebensdauer | ≥ 100 Zyklen |
| Betriebstemperaturbereich | -55°C bis +125°C |
| Gehäusematerial | Robustes technisches Polymer |
| Achsenmaterial | Metall (oft Messing oder Aluminiumlegierung) |
| Montageart | Durchsteckmontage (THT) mit Lötanschluss |
FAQ – Häufig gestellte Fragen zu PIH PT6KH102APM – Trimmpotentiometer, 1 kOhm, linear
Was ist der Hauptunterschied zwischen einem Trimmpotentiometer und einem Standard-Potentiometer?
Ein Trimmpotentiometer ist für die einmalige oder seltene Einstellung eines Widerstandswertes konzipiert, um eine Schaltung zu kalibrieren oder zu optimieren. Ein Standard-Potentiometer ist hingegen für häufige und dynamische Bedienung, oft durch einen Drehknopf für den Benutzer, gedacht.
Warum ist die lineare Kennlinie des PIH PT6KH102APM wichtig?
Die lineare Kennlinie bedeutet, dass die Widerstandsänderung proportional zum Drehwinkel des Potentiometers ist. Dies ist entscheidend für Anwendungen, bei denen eine gleichmäßige und präzise Steuerung von Parametern wie Spannung, Strom oder Verstärkung über den gesamten Verstellbereich benötigt wird.
Welche Art von Werkzeug wird typischerweise zur Einstellung dieses Trimmpotentiometers benötigt?
Zur Einstellung des PIH PT6KH102APM Trimmpotentiometers wird in der Regel ein kleiner Schlitzschraubendreher benötigt, der genau in die Rille der Achse passt. Die Rändelung der Achse kann auch eine manuelle Einstellung mit den Fingern ermöglichen, wenn Präzision nicht oberste Priorität hat.
Ist das PIH PT6KH102APM für den Einsatz in Hochfrequenzschaltungen geeignet?
Für grundlegende Kalibrierungszwecke in vielen HF-Schaltungen kann das PIH PT6KH102APM eingesetzt werden. Bei sehr hohen Frequenzen oder kritischen HF-Anwendungen sollten jedoch spezialisierte HF-Potentiometer mit geringeren parasitären Kapazitäten und Induktivitäten in Betracht gezogen werden.
Wie beeinflusst die Nennleistung die Anwendung des Trimmpotentiometers?
Die Nennleistung von 0.25 W gibt an, wie viel Wärme das Potentiometer bei einer bestimmten Umgebungstemperatur (hier 70°C) ableiten kann, ohne Schaden zu nehmen oder seine Eigenschaften zu verändern. Bei höheren Leistungsanforderungen muss das Potentiometer entsprechend dimensioniert oder gekühlt werden.
Kann das PIH PT6KH102APM als Ersatz für ein anderes 1 kOhm Trimmpotentiometer verwendet werden?
Ja, sofern die physikalischen Abmessungen, die Montageart (Durchsteckmontage) und die elektrischen Spezifikationen (linearer Verlauf, Spannungsfestigkeit, Leistung) kompatibel sind, kann das PIH PT6KH102APM als direkter Ersatz für ein anderes 1 kOhm lineares Trimmpotentiometer dienen.
Was bedeutet die Toleranz von ±20%?
Die Toleranz von ±20% gibt an, dass der tatsächliche Widerstandswert des Potentiometers vom Nennwert von 1 kOhm um bis zu 20% nach oben oder unten abweichen kann. Für präzisere Anwendungen werden oft Trimmpotentiometer mit engeren Toleranzen gewählt, aber für viele Zwecke ist diese Standardtoleranz ausreichend.
