Präzise Steuerung und Feinabstimmung für anspruchsvolle Elektronikprojekte

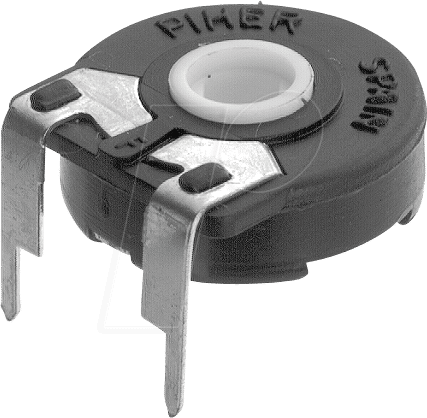

Sie suchen ein hochwertiges Bauteil für die exakte Einstellung elektrischer Widerstandswerte in Ihren Schaltungen? Das PIH PT15NV17223A – Trimmpotentiometer mit 22 kOhm und linearem Regelverhalten ist die ideale Lösung für Elektronikentwickler, Hobbyisten und Techniker, die Wert auf Präzision, Zuverlässigkeit und Langlebigkeit legen. Dieses Trimmpotentiometer ermöglicht die feinfühlige Anpassung von Parametern in einer Vielzahl von elektronischen Geräten und Systemen, wo Standardpotentiometer an ihre Grenzen stoßen.
Warum das PIH PT15NV17223A die überlegene Wahl ist
Im Vergleich zu gewöhnlichen Potentiometern bietet das PIH PT15NV17223A eine deutlich verbesserte Auflösung und Stabilität bei der Widerstandsänderung. Die lineare Kennlinie garantiert eine gleichmäßige und vorhersagbare Anpassung des elektrischen Signals über den gesamten Regelweg. Dies ist entscheidend für Anwendungen, bei denen eine präzise Kalibrierung und Feinjustierung unerlässlich sind. Die robuste Bauweise und die qualitativ hochwertigen Materialien sorgen für eine lange Lebensdauer und zuverlässige Funktion, selbst unter anspruchsvollen Betriebsbedingungen.
Technische Spezifikationen und herausragende Merkmale
Das PIH PT15NV17223A zeichnet sich durch seine sorgfältige Verarbeitung und seine technischen Leistungsmerkmale aus. Mit einem Nennwiderstand von 22 kOhm und einer linearen Widerstandsänderung über den gesamten Verstellbereich bietet es die notwendige Flexibilität für diverse elektronische Schaltungen. Die kompakte Bauform und die standardisierten Anschlussmethoden erleichtern die Integration in bestehende oder neue Designs.
Anwendungsgebiete und Einsatzszenarien
Dieses Trimmpotentiometer findet breite Anwendung in folgenden Bereichen:
- Audio- und Videosysteme: Zur präzisen Einstellung von Pegeln, Verstärkungen oder Filtercharakteristiken, wo eine feine Abstimmung unerlässlich ist, um die bestmögliche Klang- oder Bildqualität zu erzielen.
- Industrielle Automatisierung: In Steuerungs- und Regelungssystemen zur Kalibrierung von Sensoren, Aktoren oder zur Justierung von Prozessparametern, wo Genauigkeit und Reproduzierbarkeit kritisch sind.
- Messtechnik: Zur Kalibrierung von Messgeräten und Prüfeinrichtungen, um exakte Messwerte zu gewährleisten und die Systemgenauigkeit sicherzustellen.
- Labor und Forschung: Als verstellbarer Widerstand in experimentellen Schaltungen zur Erforschung neuer Designs oder zur Optimierung bestehender Schaltungskonzepte.
- Hobbyelektronik: Für ambitionierte Bastler, die präzise Steuerfunktionen in ihren Projekten, wie z.B. modulare Synthesizer oder selbstgebaute Messgeräte, realisieren möchten.
- Stromversorgungen: Zur Stabilisierung und feinen Einstellung von Ausgangsspannungen oder Strömen in geregelten Netzteilen.
Qualität und Langlebigkeit: Eine Investition in Zuverlässigkeit
Die Konstruktion des PIH PT15NV17223A basiert auf einer robusten Bauweise, die auf Langlebigkeit ausgelegt ist. Die verwendeten Materialien sind sorgfältig ausgewählt, um eine optimale Leitfähigkeit und Abriebfestigkeit zu gewährleisten. Dies resultiert in einer hohen Anzahl von Schaltspielen und einer konstanten Leistung über die gesamte Lebensdauer des Bauteils. Die präzise Mechanik des Verstellmechanismus sorgt für eine gleichmäßige und ruckfreie Widerstandsänderung, was unerlässlich für empfindliche Anwendungen ist.
Materialien und Konstruktionsdetails
Die Innenkonstruktion des Trimmpotentiometers ist entscheidend für seine Leistung und Lebensdauer. Hierbei spielen die Qualität des Widerstandselements und des Schleifers eine zentrale Rolle. Das PIH PT15NV17223A verwendet ein hochwertiges Widerstandsmaterial, das eine hohe Linearität und geringe Toleranzen aufweist. Der Schleifer ist so konzipiert, dass er einen optimalen Kontakt zum Widerstandsbahn herstellt, was eine stabile Signalübertragung und geringes Rauschen gewährleistet. Die Kapselung schützt die internen Komponenten vor Umwelteinflüssen wie Staub und Feuchtigkeit, was die Zuverlässigkeit auch in weniger idealen Umgebungen erhöht.
Technische Daten im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | PIH |
| Modell | PT15NV17223A |
| Typ | Trimmpotentiometer |
| Nennwiderstand | 22 kOhm |
| Widerstandsverlauf | Linear |
| Bauform | Horizontal / Through-Hole Montage (typisch für PT15 Serie, genaue Details können variieren) |
| Mechanische Lebensdauer | Typischerweise > 10.000 Zyklen (je nach spezifischer Ausführung und Belastung) |
| Betriebstemperaturbereich | Umfassend, oft von -40°C bis +85°C, für breite industrielle Anwendbarkeit |
| Toleranz des Widerstands | Standardtoleranzen im Bereich von ±10% bis ±20% sind üblich für Trimmpotentiometer dieser Klasse. Die Präzision liegt in der Einstellbarkeit. |
| Maximale Belastbarkeit | Die Leistung hängt von der Umgebungstemperatur ab und ist für typische Signalregelung ausgelegt (oft im Bereich von 0.1W bis 0.25W bei Raumtemperatur). |
Vorteile im Überblick
- Hohe Einstellpräzision: Ermöglicht feinste Justierungen für optimale Schaltungsergebnisse.
- Lineare Kennlinie: Sorgt für eine gleichmäßige und vorhersagbare Widerstandsänderung.
- Robustheit und Langlebigkeit: Gefertigt aus qualitativ hochwertigen Materialien für eine lange Lebensdauer.
- Breiter Anwendungsbereich: Geeignet für Audio, Industrie, Messtechnik und Hobbyprojekte.
- Zuverlässige Signalstabilität: Minimale Schwankungen im Widerstandswert während der Einstellung und im Betrieb.
- Platzsparende Bauform: Einfache Integration in verschiedenste Leiterplattendesigns.
- Gutes Preis-Leistungs-Verhältnis: Bietet professionelle Leistung zu einem attraktiven Preis.
Montage und Handhabung
Die Montage des PIH PT15NV17223A erfolgt in der Regel über bedrahtete Anschlüsse (Through-Hole) auf einer Leiterplatte. Ein präzises Werkzeug, wie ein kleiner Schraubendreher oder ein spezielles Einstellwerkzeug, wird empfohlen, um den Schleiferarm vorsichtig zu bewegen. Es ist ratsam, die Einstellung unter Last oder mit geeigneten Messgeräten vorzunehmen, um das gewünschte Ergebnis exakt zu erzielen. Achten Sie auf die richtige Polung und die Einhaltung der maximalen Belastbarkeit, um eine Beschädigung des Bauteils zu vermeiden.
Häufig gestellte Fragen zu PIH PT15NV17223A – Trimmpotentiometer, 22 kOhm, linear
Was bedeutet „linear“ bei einem Trimmpotentiometer?
Ein lineares Trimmpotentiometer bedeutet, dass sich der Widerstandswert gleichmäßig und proportional zur Bewegung des Einstellschiebers oder -rades ändert. Wenn Sie den Verstellmechanismus beispielsweise zur Hälfte bewegen, ändert sich der Widerstand um etwa die Hälfte des maximalen Wertes. Dies ist entscheidend für Anwendungen, bei denen eine proportionale Steuerung gewünscht ist.
Für welche Anwendungen ist ein Widerstand von 22 kOhm besonders gut geeignet?
Ein Widerstandswert von 22 kOhm ist vielseitig einsetzbar. Er eignet sich hervorragend für Feinabstimmungen in Audioverstärkern zur Einstellung der Lautstärke oder Klangbalance, in Steuerungsmechanismen von kleinen Motoren, zur Kalibrierung von Sensoren in Messgeräten oder zur Einstellung von Zeitkonstanten in Oszillatoren und Timer-Schaltungen.
Wie unterscheidet sich ein Trimmpotentiometer von einem normalen Potentiometer?
Der Hauptunterschied liegt im Einsatzzweck und der Bauform. Trimmpotentiometer sind für die einmalige oder seltene Einstellung von Parametern konzipiert und verfügen oft über einen kleineren Verstellweg und eine höhere Auflösung. Sie sind meist dafür gedacht, fest in einer Schaltung montiert zu werden, während normale Potentiometer oft für häufige manuelle Bedienung ausgelegt sind (z.B. Lautstärkeregler).
Welche Vorteile bietet die horizontale Bauform?
Die horizontale Bauform (oft als „horizontal mount“ bezeichnet) ermöglicht eine flache Montage auf der Leiterplatte. Dies ist besonders vorteilhaft in Gehäusen mit geringer Höhe oder wenn eine platzsparende Lösung benötigt wird. Sie kann auch die Zugänglichkeit für die Einstellung erleichtern, wenn das Gerät seitlich liegt.
Wie wird die Lebensdauer eines Trimmpotentiometers gemessen?
Die Lebensdauer wird üblicherweise in mechanischen Schaltspielen gemessen. Dies gibt an, wie oft der Einstellmechanismus betätigt werden kann, bevor es zu Ausfällen oder signifikanten Änderungen der elektrischen Eigenschaften kommt. Hochwertige Trimmpotentiometer können zehntausende oder sogar hunderttausende von Zyklen erreichen.
Kann ich das PIH PT15NV17223A in einer Umgebung mit hoher Luftfeuchtigkeit verwenden?
Die meisten Trimmpotentiometer dieser Klasse bieten einen gewissen Schutz vor Umwelteinflüssen durch ihre Kapselung. Für extrem hohe Luftfeuchtigkeit oder andere aggressive Umgebungen sollten jedoch spezielle, entsprechend gekennzeichnete und abgedichtete Bauteile in Betracht gezogen werden. Die genaue Schutzklasse (IP-Rating) ist für das spezifische Modell zu prüfen, ist aber bei Standard-Trimmpotentiometern meist nicht im Fokus.
Welches Werkzeug benötige ich zum Einstellen?
Für die Einstellung des PIH PT15NV17223A wird in der Regel ein kleines, nicht-leitendes oder isoliertes Einstellwerkzeug benötigt. Ein kleiner Schlitzschraubendreher (oft 1-2 mm breit) ist am gebräuchlichsten. Es gibt auch spezielle Kunststoff-Einstellwerkzeuge, die das Risiko einer Beschädigung des Bauteils oder einer Kurzschlussbildung minimieren.
