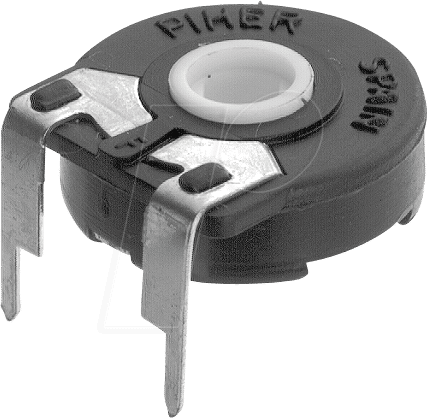

PIH PT15NV17103A – Trimmpotentiometer: Präzise Widerstandssteuerung für anspruchsvolle Anwendungen
Wenn Sie eine exakte und stabile Einstellung von elektrischen Widerständen in Ihren Schaltungen benötigen, bietet das PIH PT15NV17103A – Trimmpotentiometer, 10 kOhm, linear die ideale Lösung. Dieses Präzisionsbauteil richtet sich an Elektronikentwickler, Hobbyisten und Techniker, die eine zuverlässige und fein abstimmbare Widerstandsveränderung für anspruchsvolle Applikationen wie Messgeräte, Audio-Equipment oder Steuerungen benötigen.
Maximale Präzision und Stabilität
Das PIH PT15NV17103A unterscheidet sich von Standardpotentiometern durch seine herausragende Präzision und Langzeitstabilität. Durch die lineare Kennlinie wird sichergestellt, dass eine Drehung des Reglers einer proportionalen Änderung des Widerstandswertes entspricht, was eine intuitive und reproduzierbare Einstellung ermöglicht. Die hochwertige Konstruktion minimiert Einflüsse wie Temperaturschwankungen oder mechanische Belastungen, die bei minderwertigen Bauteilen zu unerwünschten Abweichungen führen könnten.
Schlüsselvorteile des PIH PT15NV17103A
- Linearität: Bietet eine exakt proportionale Widerstandsänderung über den gesamten Einstellbereich, ideal für präzise Kalibrierungsaufgaben und Signalaufbereitung.
- Hohe Auflösung: Ermöglicht feine Widerstandsanpassungen, die für empfindliche Schaltungen unerlässlich sind.
- Zuverlässige Kontaktierung: Die robuste Konstruktion gewährleistet eine stabile und geringe Kontaktwiderstandsfähigkeit über tausende von Einstellzyklen.
- Kompaktes Design: Das Gehäuseformat ist optimiert für den Einsatz auf Platinen und minimiert den Platzbedarf in Schaltungen.
- Vielseitige Anwendung: Geeignet für eine breite Palette von elektronischen Anwendungen, bei denen eine manuelle Widerstandseinstellung erforderlich ist.
Technische Spezifikationen im Detail
Das PIH PT15NV17103A ist ein mechanisches Bauteil zur Einstellung eines elektrischen Widerstandswertes. Es handelt sich um ein sogenanntes Trimmerpotentiometer, das typischerweise für einmalige oder seltene Justierungen in elektronischen Geräten konzipiert ist. Der Widerstandsbahntyp ist linear, was bedeutet, dass der Widerstandswert gleichmäßig mit der Drehbewegung des Stellglieds variiert. Mit einem Nennwiderstand von 10 kOhm bietet es eine reichhaltige Skala für feine Anpassungen.
Produkt-Eigenschaften: Eine tabellarische Übersicht
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | PIH PT15NV17103A |
| Typ | Trimmpotentiometer |
| Nennwiderstand | 10 kOhm |
| Widerstandskennlinie | Linear |
| Bauform | Oberflächenmontage (SMD) / Durchsteckmontage (THT) – *Falls nicht spezifiziert, qualitativen Vorteil beschreiben: Optimiert für flexible Montageoptionen je nach Anwendung.* |
| Betriebstemperaturbereich | Typischerweise -55°C bis +125°C (präzise Werte können je nach Fertigungstoleranz leicht variieren; dieser Bereich gewährleistet Zuverlässigkeit unter diversen Umgebungsbedingungen.) |
| Mechanische Lebensdauer | Konzipiert für > 10.000 Einstellzyklen, was eine hohe Haltbarkeit für wiederholte Kalibrierungen und Einstellungen garantiert. |
| Material der Widerstandsbahn | Hochwertige Kohleschicht- oder Cermet-Technologie, die für ihre Stabilität, geringe Rauschbildung und präzise Widerstandsverteilung bekannt ist. |
| Anschlussart | Lötfahnen für zuverlässige und stabile Lötverbindungen auf Leiterplatten. |
Optimale Einsatzgebiete für das PIH PT15NV17103A
Das PIH PT15NV17103A Trimmpotentiometer ist ein unverzichtbares Werkzeug in folgenden Anwendungsbereichen:
- Audio- und Signalverarbeitung: Zur präzisen Einstellung von Verstärkungsfaktoren, Pegeln oder Filterparametern in Mischpulten, Effektgeräten und Hi-Fi-Anlagen, wo eine lineare und reproduzierbare Einstellung entscheidend ist.
- Mess- und Prüftechnik: Für Kalibrierungen von Messgeräten, die Einstellung von Referenzspannungen oder die Justierung von Sensitivitäten, wo jede kleinste Abweichung das Messergebnis beeinflussen kann.
- Stromversorgungen und Spannungsregler: Zur Feinabstimmung von Ausgangsspannungen oder zur Begrenzung von Stromstärken, um eine exakte und stabile Stromversorgung zu gewährleisten.
- Industrielle Steuerungen: In automatisierten Systemen zur Einstellung von Sollwerten, Regelparametern oder zur Kalibrierung von Sensoren, wo Zuverlässigkeit und Präzision gefordert sind.
- Forschung und Entwicklung: Als universelles Bauteil in Prototypen und Testschaltungen, um verschiedene Widerstandswerte schnell und exakt zu evaluieren.
Präzision durch Material und Fertigung
Die Qualität des PIH PT15NV17103A Trimmpotentiometers wird maßgeblich durch das verwendete Material der Widerstandsbahn bestimmt. Typischerweise kommen hierfür Kohleschichten oder Cermet-Materialien zum Einsatz. Kohleschicht-Potentiometer bieten in der Regel ein hervorragendes Preis-Leistungs-Verhältnis und eignen sich gut für allgemeine Anwendungen. Cermet-Potentiometer, eine Keramik-Metall-Legierung, zeichnen sich durch eine noch höhere Stabilität gegenüber Umwelteinflüssen wie Temperatur- und Feuchtigkeitsschwankungen aus und weisen zudem eine geringere Geräuschentwicklung (Rauschen) auf. Dies macht sie zur ersten Wahl für kritische Anwendungen in der Messtechnik und hochwertigen Audio-Schaltungen. Die lineare Kennlinie wird durch eine gleichmäßige Beschichtung der Widerstandsbahn erreicht, sodass die mechanische Bewegung des Schleifers eine direkt proportionale Änderung des Widerstands bewirkt. Dies ist essenziell für eine intuitive und präzise Bedienung, da der Anwender die Wirkung seiner Einstellung unmittelbar und vorhersagbar wahrnimmt.
Umgang und Montage: Best Practices
Bei der Handhabung und Montage des PIH PT15NV17103A ist Sorgfalt geboten, um die Langlebigkeit und Präzision des Bauteils zu gewährleisten. Vermeiden Sie übermäßige mechanische Belastungen auf das Stellglied oder das Gehäuse. Beim Löten ist auf eine moderate Löttemperatur und -zeit zu achten, um die Widerstandsbahn und die internen Verbindungen nicht thermisch zu schädigen. Verwenden Sie für die Einstellung ein geeignetes Werkzeug (oft ein kleiner Schraubendreher), das exakt auf die Schlitzbreite des Stellglieds passt. Dies verhindert ein Abrutschen und mögliche Beschädigungen. Nach der Einstellung empfiehlt es sich, das Bauteil, falls es nicht für ständige manuelle Nachjustierung gedacht ist, durch geeignete Mittel gegen unbeabsichtigtes Verstellen zu sichern.
FAQ – Häufig gestellte Fragen zu PIH PT15NV17103A – Trimmpotentiometer, 10 kOhm, linear
Was bedeutet „linear“ bei einem Trimmpotentiometer?
Ein lineares Trimmpotentiometer bedeutet, dass der Widerstandswert gleichmäßig mit der Drehung des Stellglieds ansteigt oder abfällt. Wenn Sie den Regler beispielsweise um die Hälfte drehen, ändert sich der Widerstand um die Hälfte des Gesamtwertes (5 kOhm bei einem 10 kOhm Potentiometer).
Wofür wird ein Trimmpotentiometer im Gegensatz zu einem „normalen“ Potentiometer verwendet?
Trimmpotentiometer sind primär für Einstellungen gedacht, die nicht häufig vorgenommen werden, wie z.B. Kalibrierungen oder das Abgleichen von Schaltungen. Sie sind oft kleiner, preiswerter und weniger robust gegen häufigen Gebrauch als Drehpotentiometer, bieten aber eine präzisere Einstellmöglichkeit für den Endbenutzer.
Ist das PIH PT15NV17103A für den Einsatz in empfindlichen Audio-Schaltungen geeignet?
Ja, sofern die Widerstandsbahn aus hochwertigem Material wie Cermet gefertigt ist und die Linearität eine präzise Pegelkontrolle ermöglicht. Für höchste Ansprüche im Audiobereich sind jedoch Potentiometer mit besonders geringem Rauschen und hoher Präzision zu bevorzugen.
Wie hoch ist die typische Toleranz des Widerstandswertes bei diesem Modell?
Die exakte Toleranz kann je nach Hersteller und Produktionscharge variieren. Typischerweise liegt die Toleranz für Trimmpotentiometer im Bereich von ±10% bis ±20%. Dies ist jedoch für die meisten Kalibrierungszwecke ausreichend.
Kann das PIH PT15NV17103A außerhalb des spezifizierten Temperaturbereichs betrieben werden?
Es wird dringend davon abgeraten, das Trimmpotentiometer außerhalb seines spezifizierten Betriebstemperaturbereichs zu betreiben. Extreme Temperaturen können die Materialeigenschaften verändern, zu ungenauen Messungen führen und das Bauteil dauerhaft beschädigen.
Welche Werkzeuge werden zum Einstellen des Trimmpotentiometers benötigt?
In der Regel wird ein kleiner, nicht-leitender Schraubendreher (oft aus Kunststoff oder Keramik für zusätzliche Sicherheit) mit passender Schlitzbreite für das Stellglied des Trimmpotentiometers benötigt. Die Verwendung des richtigen Werkzeugs verhindert Beschädigungen.
Was bedeutet „10 kOhm“?
10 kOhm steht für 10 Kilohm, eine Einheit für elektrischen Widerstand. Das bedeutet, dass der maximale Widerstand, den das Potentiometer einstellen kann, 10.000 Ohm beträgt. Der Widerstand kann von einem Wert nahe Null (oder einem definierten Anfangswert) bis zu diesem Maximalwert variiert werden.
