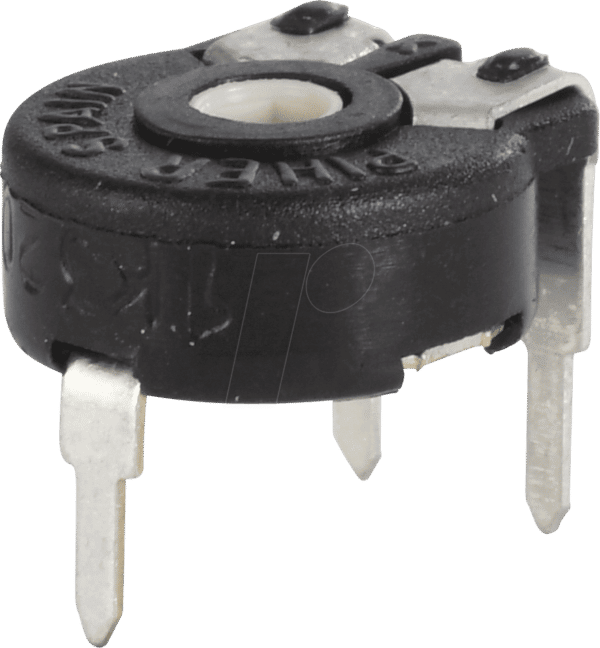

Präzise Kontrolle für Ihre Projekte: Das PIH PT10MV104IPM Trimmpotentiometer
In der Welt der Elektronik und Technik, wo Präzision und Kontrolle entscheidend sind, ist das PIH PT10MV104IPM Trimmpotentiometer ein unverzichtbares Werkzeug. Dieses kleine, aber leistungsstarke Bauteil ermöglicht Ihnen die feine Justierung von Widerstandswerten in Ihren Schaltungen und Projekten. Stellen Sie sich vor, Sie könnten Ihre elektronischen Geräte mit höchster Genauigkeit kalibrieren und optimieren – das PIH PT10MV104IPM macht es möglich!
Das Trimmpotentiometer mit einem Widerstandswert von 100 kOhm und einem linearen Verlauf ist ideal für eine Vielzahl von Anwendungen geeignet. Ob Sie ein erfahrener Elektronik-Ingenieur, ein engagierter Hobbybastler oder ein Student sind, der seine ersten Schritte in der Welt der Elektronik unternimmt, dieses Bauteil wird Ihnen helfen, Ihre Projekte auf ein neues Level zu heben.
Technische Daten und Eigenschaften im Überblick
Das PIH PT10MV104IPM Trimmpotentiometer zeichnet sich durch seine hohe Qualität und Zuverlässigkeit aus. Hier sind die wichtigsten technischen Daten und Eigenschaften, die dieses Produkt so besonders machen:
- Widerstandswert: 100 kOhm
- Widerstandsverlauf: Linear
- Bauform: Kompakte Bauweise für einfache Integration
- Anschlussart: Durchkontaktierung (THT) für sichere Verbindungen
- Toleranz: Geringe Toleranz für präzise Ergebnisse
- Belastbarkeit: Robuste Konstruktion für lange Lebensdauer
- Temperaturbereich: Breiter Temperaturbereich für vielfältige Einsatzmöglichkeiten
Die lineare Charakteristik des Potentiometers sorgt für eine gleichmäßige Widerstandsänderung über den gesamten Einstellbereich. Dies ermöglicht eine intuitive und präzise Steuerung Ihrer Schaltungen. Die kompakte Bauform erleichtert die Integration in Ihre bestehenden Projekte und spart wertvollen Platz auf der Leiterplatte.
Anwendungsbereiche: Wo das PIH PT10MV104IPM glänzt
Die Vielseitigkeit des PIH PT10MV104IPM Trimmpotentiometers kennt kaum Grenzen. Hier sind einige Beispiele, wo dieses Bauteil seine Stärken ausspielen kann:
- Audio-Equipment: Feinabstimmung von Lautstärke, Klangfarbe und Balance in Verstärkern, Mischpulten und Effektgeräten.
- Messtechnik: Kalibrierung von Messgeräten wie Oszilloskopen, Multimetern und Signalgeneratoren.
- Steuerungstechnik: Präzise Steuerung von Motoren, Aktuatoren und Sensoren in industriellen Anwendungen.
- Robotik: Feinjustierung von Sensoren und Aktuatoren in Robotern und Automatisierungssystemen.
- Hobbyprojekte: Kreative Projekte wie DIY-Synthesizer, Lichtsteuerungen und elektronische Kunstwerke.
Stellen Sie sich vor, Sie bauen Ihren eigenen Gitarrenverstärker und möchten den Klangcharakter genau nach Ihren Wünschen anpassen. Mit dem PIH PT10MV104IPM Trimmpotentiometer können Sie die Höhen, Mitten und Tiefen präzise einstellen und so den perfekten Sound erzielen. Oder vielleicht arbeiten Sie an einem komplexen Robotik-Projekt und benötigen eine feine Steuerung der Motorbewegung. Auch hier ist das PIH PT10MV104IPM die ideale Wahl.
Die Vorteile auf einen Blick: Warum Sie sich für das PIH PT10MV104IPM entscheiden sollten
Neben den technischen Daten und Anwendungsbereichen bietet das PIH PT10MV104IPM Trimmpotentiometer eine Reihe von Vorteilen, die es von anderen Produkten auf dem Markt abheben:
- Präzision: Die geringe Toleranz und der lineare Widerstandsverlauf gewährleisten eine hohe Genauigkeit bei der Einstellung von Widerstandswerten.
- Zuverlässigkeit: Die robuste Konstruktion und die hochwertigen Materialien sorgen für eine lange Lebensdauer und einen zuverlässigen Betrieb.
- Einfache Integration: Die kompakte Bauform und die Durchkontaktierung ermöglichen eine einfache Integration in bestehende Schaltungen und Projekte.
- Vielseitigkeit: Der breite Anwendungsbereich macht das PIH PT10MV104IPM zu einem unverzichtbaren Werkzeug für Elektronik-Enthusiasten und Profis.
- Kosteneffizienz: Das hervorragende Preis-Leistungs-Verhältnis macht das PIH PT10MV104IPM zu einer erschwinglichen Option für jeden Anwendungsbereich.
Investieren Sie in das PIH PT10MV104IPM Trimmpotentiometer und erleben Sie den Unterschied, den Präzision und Qualität in Ihren Projekten machen können. Lassen Sie sich von der Leistungsfähigkeit dieses kleinen Bauteils inspirieren und verwirklichen Sie Ihre kreativen Ideen!
So integrieren Sie das Trimmpotentiometer richtig in Ihre Schaltung
Die Integration des PIH PT10MV104IPM Trimmpotentiometers in Ihre Schaltung ist unkompliziert, erfordert jedoch ein grundlegendes Verständnis der Funktionsweise eines Potentiometers. Hier sind einige wichtige Punkte, die Sie beachten sollten:
- Identifizieren Sie die Anschlüsse: Ein Trimmpotentiometer hat in der Regel drei Anschlüsse. Zwei Anschlüsse sind mit den Enden des Widerstands verbunden, während der dritte Anschluss mit dem Schleifer (dem beweglichen Kontakt) verbunden ist.
- Bestimmen Sie die gewünschte Funktion: Möchten Sie das Trimmpotentiometer als variablen Widerstand (Rheostat) oder als Spannungsteiler (Potentiometer) verwenden? Die Art der Verwendung beeinflusst die Art der Beschaltung.
- Beschaltung als variabler Widerstand (Rheostat): Verbinden Sie einen der äußeren Anschlüsse mit dem Schleiferanschluss. Die Widerstandsänderung erfolgt dann zwischen dem verbleibenden äußeren Anschluss und dem verbundenen Schleiferanschluss.
- Beschaltung als Spannungsteiler (Potentiometer): Verbinden Sie die beiden äußeren Anschlüsse mit der Eingangsspannung (z.B. Versorgungsspannung). Die Ausgangsspannung (die variable Spannung) wird dann zwischen dem Schleiferanschluss und einem der äußeren Anschlüsse abgenommen.
- Achten Sie auf die Belastbarkeit: Stellen Sie sicher, dass der Strom, der durch das Trimmpotentiometer fließt, die maximale Belastbarkeit nicht überschreitet.
- Testen Sie die Schaltung: Überprüfen Sie nach der Integration die Funktion des Trimmpotentiometers mit einem Multimeter oder einem Oszilloskop. Stellen Sie sicher, dass die Widerstands- oder Spannungswerte sich wie erwartet ändern.
Mit diesen einfachen Schritten können Sie das PIH PT10MV104IPM Trimmpotentiometer erfolgreich in Ihre Schaltung integrieren und von seiner präzisen Steuerung profitieren. Experimentieren Sie mit verschiedenen Beschaltungsvarianten, um die optimale Lösung für Ihre Anwendung zu finden.
Alternativen zum PIH PT10MV104IPM: Wann sind andere Potentiometer besser geeignet?
Obwohl das PIH PT10MV104IPM Trimmpotentiometer eine ausgezeichnete Wahl für viele Anwendungen ist, gibt es Situationen, in denen andere Potentiometertypen besser geeignet sein können. Hier sind einige Alternativen und ihre jeweiligen Vor- und Nachteile:
| Potentiometertyp | Widerstandswert | Vorteile | Nachteile | Geeignete Anwendungen |
|---|---|---|---|---|
| Drehpotentiometer | Variabel, von wenigen Ohm bis zu mehreren Megaohm | Robuste Bauweise, einfache Bedienung, gut sichtbare Position, große Auswahl an Bauformen | Größer als Trimmpotentiometer, weniger präzise Einstellung möglich | Lautstärkeregler, Helligkeitsregler, allgemeine Steuerelemente |
| Schiebepotentiometer | Variabel, von wenigen Ohm bis zu mehreren Megaohm | Intuitive Bedienung, visuelle Rückmeldung über die Position, gut für lineare Einstellungen | Größer als Trimmpotentiometer, anfälliger für Staub und Verschmutzung | Audiomischer, Equalizer, grafische Benutzeroberflächen |
| Digitalpotentiometer | Variabel, programmierbar | Präzise Einstellung, digitale Steuerung, Integration in Mikrocontroller-Systeme | Komplexere Ansteuerung, benötigt externe Stromversorgung | Digitale Signalverarbeitung, automatische Kalibrierung, ferngesteuerte Systeme |
| Spindeltrimmpotentiometer (Mehrgang) | Variabel, oft im kOhm Bereich | Sehr feine und präzise Einstellung, ideal für Kalibrierungszwecke | Benötigt mehr Platz als einfache Trimmpotentiometer, langsamer in der Einstellung | Präzisionsinstrumente, Messgeräte, hochgenaue Regelkreise |
Die Wahl des richtigen Potentiometers hängt von den spezifischen Anforderungen Ihrer Anwendung ab. Berücksichtigen Sie Faktoren wie Präzision, Bedienbarkeit, Baugröße und Kosten, um die beste Entscheidung zu treffen.
