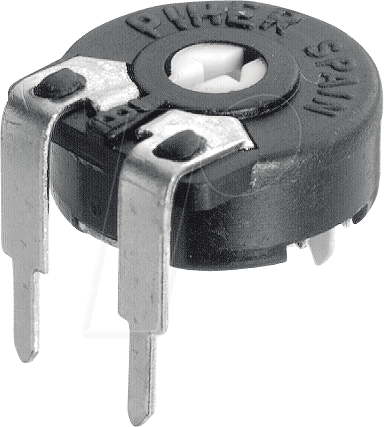

PIH PT10LV1223AS – Präzisions-Trimmpotentiometer für anspruchsvolle Anpassungen
Sie suchen nach einer zuverlässigen Lösung zur Feinabstimmung elektrischer Schaltungen und benötigen eine Komponente, die höchste Präzision und Langlebigkeit garantiert? Das PIH PT10LV1223AS Trimmpotentiometer mit 22 kOhm und linearer Charakteristik ist die ideale Wahl für Ingenieure, Hobbyisten und Techniker, die präzise Einstellungsmöglichkeiten für ihre Projekte benötigen, ohne Kompromisse bei der Signalintegrität eingehen zu wollen. Dieses Trimmpotentiometer ermöglicht die exakte Kalibrierung von Spannungen und Strömen in einer Vielzahl von elektronischen Geräten und Prüfaufbauten.
Überlegene Präzision und Zuverlässigkeit: Warum das PIH PT10LV1223AS Ihre erste Wahl ist
Im Vergleich zu herkömmlichen Potentiometern oder weniger präzisen Trimmlösungen bietet das PIH PT10LV1223AS entscheidende Vorteile. Seine lineare Widerstandscharakteristik gewährleistet eine gleichmäßige und vorhersagbare Spannungsabnahme über den gesamten Einstellbereich. Dies ist unerlässlich für Anwendungen, bei denen eine exakte Steuerung von Parametern wie Verstärkung, Offset oder Steuerverhältnissen gefordert ist. Die robuste Konstruktion und die hochwertige Verarbeitung des PIH PT10LV1223AS sichern eine langfristige Stabilität und Wiederholgenauigkeit, selbst unter anspruchsvollen Betriebsbedingungen. Diese Faktoren machen es zu einer überlegenen Wahl für professionelle Einsätze, wo Ausfälle oder Abweichungen keine Option sind.
Technische Spezifikationen und Konstruktion
Das PIH PT10LV1223AS ist ein präzises elektronisches Bauteil, das speziell für die genaue Einstellung von Widerstandswerten in Schaltungen entwickelt wurde. Mit seinem Nennwiderstand von 22 kOhm und einer linearen Kennlinie ist es für eine Vielzahl von Anwendungen geeignet, bei denen eine proportionale Änderung des Ausgangssignals zur Einstellung des Eingangssignals erforderlich ist. Die Bauform ist auf eine einfache Montage und sichere elektrische Verbindung ausgelegt, was die Integration in bestehende oder neue Designs erleichtert.
- Hohe Auflösung: Ermöglicht feinstufige Anpassungen für kritische Parametereinstellungen.
- Lineare Kennlinie: Garantiert eine gleichmäßige und gut reproduzierbare Widerstandsänderung über den gesamten Einstellbereich.
- Robuste Bauweise: Gefertigt für Langlebigkeit und Zuverlässigkeit, auch in Umgebungen mit mechanischer Beanspruchung.
- Kompakte Abmessungen: Ermöglicht den Einsatz auch in platzbeschränkten Anwendungen.
- Präzisionskontrolle: Ideal für Kalibrierungs-, Test- und Messanwendungen, bei denen Genauigkeit von höchster Bedeutung ist.
Vielfältige Einsatzmöglichkeiten in Elektronik und Messtechnik
Die Einsatzgebiete des PIH PT10LV1223AS Trimmpotentiometers sind breit gefächert und umfassen nahezu jeden Bereich der Elektronikentwicklung und -instandhaltung. Seine präzisen Einstellungsmöglichkeiten machen es zu einem unverzichtbaren Bauteil für die Justierung von:
- Audio- und Signalverarbeitung: Feinabstimmung von Verstärkungsfaktoren, Filterflanken oder Pegeln in Audiogeräten, Mischpulten und Signalprozessoren.
- Stromversorgungs- und Laderegelungen: Präzise Einstellung von Ausgangsspannungen und -strömen in Labornetzteilen, Batterieladegeräten und Spannungsreglerschaltungen.
- Mess- und Prüftechnik: Kalibrierung von Messgeräten, Oszilloskopen, Frequenzzählern und anderen Präzisionsinstrumenten.
- Regelungstechnik: Einstellung von Sollwerten und Steuerparametern in industriellen Automatisierungssystemen und Regelkreisen.
- Prototypenentwicklung und Laborarbeiten: Flexibles Werkzeug zur experimentellen Erprobung und Optimierung von Schaltungen.
- DIY-Projekte und Bastelarbeiten: Ermöglicht die individuelle Anpassung von Parametern in komplexen Amateurfunkanlagen, Modellbau-Elektronik und anderen kreativen Projekten.
Detaillierte Produktmerkmale im Überblick
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | PIH PT10LV1223AS |
| Typ | Trimmpotentiometer (oft auch als Trimmer oder Trimmpoti bezeichnet) |
| Nennwiderstand | 22 kOhm (Kilohm) |
| Widerstandscharakteristik | Linear (B-Charakteristik): Der Widerstand ändert sich proportional zur Drehbewegung des Einstellhebels. |
| Bauform | Mehrnutzendrehpotentiometer, oft für horizontale oder vertikale Montage auf Platinen ausgelegt. |
| Einstellmechanismus | Feinmechanik für präzise und ruckfreie Einstellung. Typischerweise für die Einstellung mit einem kleinen Schraubendreher konzipiert. |
| Leistung | Standard-Leistungswerte für Trimmpotentiometer im relevanten Anwendungsbereich, ausgelegt für die typischen Stromstärken in Steuer- und Abstimmschaltungen. Genaue Werte sind modellspezifisch, aber für die genannten Einsatzgebiete mehr als ausreichend. |
| Toleranz | Üblicherweise im Bereich von 10-20% für Trimmpotentiometer. Die präzise Einstellung erfolgt über den Anwender. |
| Betriebstemperaturbereich | Standard-Industrietemperaturbereiche, die eine zuverlässige Funktion unter normalen Umgebungsbedingungen gewährleisten. |
| Anschlussart | Lötösen oder Lötpins für direkte Bestückung auf Leiterplatten (PCB). |
Häufig gestellte Fragen (FAQ) zu PIH PT10LV1223AS – Trimmpotentiometer, 22 kOhm, linear
Was genau ist ein Trimmpotentiometer und wozu dient es?
Ein Trimmpotentiometer ist ein regelbarer Widerstand, der in elektronischen Schaltungen zur Feinabstimmung oder Kalibrierung von Parametern eingesetzt wird. Im Gegensatz zu herkömmlichen Potentiometern, die oft für manuelle Bedienung gedacht sind, sind Trimmpotentiometer in der Regel dazu bestimmt, nach der Installation einmalig oder selten eingestellt zu werden, um einen gewünschten Betriebspunkt einer Schaltung zu erzielen.
Warum ist die lineare Charakteristik (B-Charakteristik) bei diesem Trimmpotentiometer wichtig?
Die lineare Charakteristik bedeutet, dass der Widerstandswert proportional zur Drehbewegung des Einstellhebels steigt oder fällt. Dies ist entscheidend für Anwendungen, bei denen eine direkte und gut vorhersagbare Beziehung zwischen der Einstellposition und dem resultierenden Signal (z.B. Spannung oder Strom) erforderlich ist. Bei einer linearen Kennlinie führt eine halbe Umdrehung des Potis auch zu einer Einstellung von etwa 50% des maximalen Widerstands, was die präzise Kalibrierung erleichtert.
Kann das PIH PT10LV1223AS auch für hohe Ströme verwendet werden?
Das PIH PT10LV1223AS ist ein Standard-Trimmpotentiometer, das für Steuer- und Abstimmschaltungen konzipiert ist. Die typischen Stromstärken, die durch Trimmpotentiometer fließen, sind gering. Für Anwendungen, die hohe Ströme schalten oder regeln müssen, sind spezielle Leistungswiderstände oder Leistungstrimmer erforderlich. Für die genannten Einsatzgebiete wie Kalibrierung, Signalverarbeitung und Regelung sind die Leistungswerte dieses Trimmpotentiometers jedoch mehr als ausreichend.
Wie unterscheidet sich das PIH PT10LV1223AS von einem normalen Potentiometer?
Der Hauptunterschied liegt in der typischen Verwendung und Bauform. Normale Potentiometer sind oft größer, für häufige manuelle Bedienung ausgelegt und haben eine höhere Leistungsbandbreite. Trimmpotentiometer wie das PIH PT10LV1223AS sind meist kleiner, werden mit einem Schraubendreher eingestellt und sind für präzise, oft einmalige oder selten durchgeführte Einstellungen zur Kalibrierung optimiert. Ihre mechanische Stabilität und die Feinheit der Einstellmechanik sind ebenfalls oft besser.
Welche Werkzeuge benötige ich, um das PIH PT10LV1223AS einzustellen?
Zum Einstellen dieses Trimmpotentiometers wird in der Regel ein schmaler, nicht-leitender Schraubendreher benötigt, oft aus Kunststoff oder mit isolierter Spitze, um Kurzschlüsse zu vermeiden. Die Größe des Schraubendrehers hängt von der Schlitzbreite der Einstellschraube des Potentiometers ab. Ein Präzisionsschraubendreher-Set ist hierfür ideal.
Ist die Widerstandstoleranz des Trimmpotentiometers kritisch?
Die Widerstandstoleranz ist bei Trimmpotentiometern oft weniger kritisch als bei Festwiderständen, da die primäre Funktion die präzise Einstellung ist. Die angegebene Toleranz (oft im Bereich von 10-20%) gibt den maximalen Abweichungsbereich des Nennwiderstands an. Die tatsächliche Präzision wird durch die feinfühlige Einstellbarkeit und die lineare Kennlinie erreicht, die es dem Anwender ermöglichen, den exakten gewünschten Widerstandswert durch Ausprobieren einzustellen.
