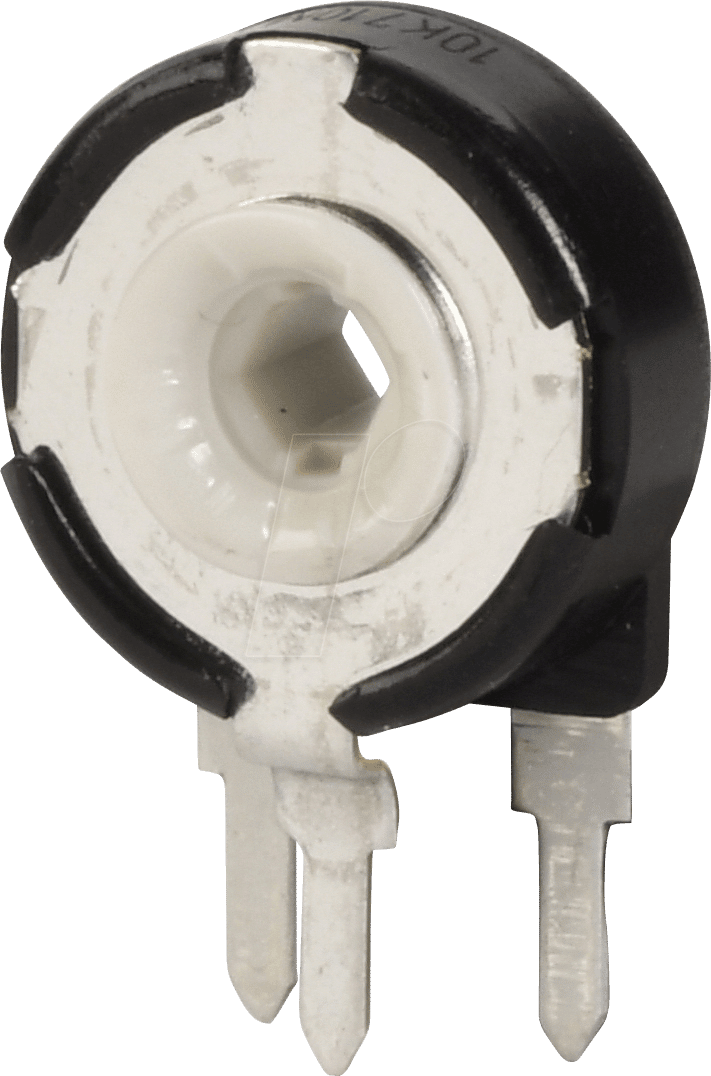

PIH PT10GH01504A – Präzise Widerstandsregelung für anspruchsvolle Elektronikprojekte
Suchen Sie nach einer zuverlässigen Komponente zur feinfühligen Einstellung von elektrischen Signalen oder Messwerten? Das PIH PT10GH01504A Trimmpotentiometer mit 500 kOhm und linearer Kennlinie ist die optimale Lösung für Ingenieure, Hobbyisten und Techniker, die höchste Präzision und Stabilität bei der Justierung von Schaltkreisen benötigen. Ob in der Messtechnik, Audiotechnik oder bei der Kalibrierung von Geräten – dieses Bauteil ermöglicht eine exakte und reproduzierbare Einstellung.
Überlegene Präzision und Linearität
Im Gegensatz zu Standardpotentiometern, die oft Ungenauigkeiten oder eine nichtlineare Widerstandsänderung aufweisen, bietet das PIH PT10GH01504A eine herausragende lineare Kennlinie. Dies bedeutet, dass die Widerstandsänderung proportional zur Drehbewegung des Reglers erfolgt, was eine intuitive und exakte Einstellung ermöglicht. Mit einem Widerstandswert von 500 kOhm (Kilohm) eröffnet es ein breites Spektrum an Anwendungsmöglichkeiten, von der Feineinstellung von Verstärkungsparametern bis hin zur präzisen Steuerung von Steuerströmen in komplexen Schaltungen.
Technische Spezifikationen und Leistungsmerkmale
Das PIH PT10GH01504A zeichnet sich durch seine robuste Bauweise und die Verwendung hochwertiger Materialien aus, die eine lange Lebensdauer und zuverlässige Funktion auch unter anspruchsvollen Betriebsbedingungen gewährleisten. Die lineare Widerstandscharakteristik ist entscheidend für Anwendungen, bei denen eine gleichmäßige Signalmodulation erforderlich ist. Dies macht es zu einer bevorzugten Wahl für Audio-Mixer, Oszilloskope, Laborgeräte und spezialisierte industrielle Steuerungen, wo selbst kleinste Abweichungen die Funktionalität beeinträchtigen könnten.
- Hohe Auflösung: Ermöglicht feinfühlige Widerstandsanpassungen für präzise Signalsteuerung.
- Lineare Kennlinie: Sorgt für eine gleichmäßige und vorhersagbare Widerstandsänderung über den gesamten Einstellbereich.
- Robustheit: Konzipiert für Langlebigkeit und Zuverlässigkeit im Dauereinsatz.
- Vielseitigkeit: Geeignet für eine breite Palette von Elektronikanwendungen, von Prototyping bis zur Serienproduktion.
- Industriestandard: Erfüllt die Anforderungen professioneller Elektronikentwicklungen.
Anwendungsgebiete und Einsatzszenarien
Das PIH PT10GH01504A Trimmpotentiometer ist ein unverzichtbares Bauteil in einer Vielzahl von elektronischen Systemen. In der Audiotechnik wird es zur Feinabstimmung von Lautstärken, Balance-Reglern und zur Kalibrierung von Audio-Effektgeräten eingesetzt, wo eine lineare Klangregelung essentiell ist. In der Messtechnik ermöglicht es die präzise Einstellung von Messbereichen, Nullpunkten und Verstärkungsfaktoren von Messgeräten und Sensoren. Für Ingenieure im Bereich der industriellen Automatisierung bietet es eine zuverlässige Möglichkeit, Steuerparameter von Servomotoren, Frequenzumrichtern und anderen Aktoren exakt zu justieren. Auch im Prototyping und in der Entwicklung von Schaltungen spielt es eine Schlüsselrolle, um verschiedene Parameterwerte zu testen und die optimale Konfiguration zu ermitteln.
Qualität und Materialität des PIH PT10GH01504A
Die Leistungsfähigkeit eines Trimmpotentiometers wird maßgeblich durch die Qualität der verwendeten Materialien und die Fertigungspräzision bestimmt. Das PIH PT10GH01504A setzt auf eine widerstandsfähige Kohleschicht als Widerstandselement, das für seine gute Linearität und seinen geringen Rauschpegel bekannt ist. Die Kontaktbahnen sind so konzipiert, dass sie eine optimale Leitfähigkeit und geringen Übergangswiderstand gewährleisten, selbst nach zahlreichen Einstellzyklen. Das Gehäusematerial ist auf thermische Stabilität und mechanische Widerstandsfähigkeit ausgelegt, um die interne Mechanik und Elektronik zuverlässig zu schützen. Die Achse des Potentiometers ist präzise gefertigt, um eine gleichmäßige und ruckfreie Bewegung zu ermöglichen, was für die feinfühlige Einstellung unerlässlich ist.
Vergleich mit anderen Widerstandselementen
Während beispielsweise Drahtpotentiometer oft höhere Leistungswerte und eine ausgezeichnete Linearität bieten, sind sie in der Regel größer und teurer. Trimmpotentiometer mit Kohleschicht wie das PIH PT10GH01504A stellen einen hervorragenden Kompromiss zwischen Kosten, Größe und Leistung dar und sind für die meisten Anwendungen im Bereich der präzisen Signalregelung bestens geeignet. Die lineare Kennlinie ist dabei ein entscheidender Vorteil gegenüber logarithmischen Potentiometern, die eher für Lautstärkeregelungen in Audioanwendungen konzipiert sind, wo die menschliche Wahrnehmung einer logarithmischen Skala folgt.
Detaillierte Eigenschaften im Überblick
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Modellbezeichnung | PIH PT10GH01504A |
| Typ | Trimmpotentiometer (Trimmer) |
| Widerstandswert | 500 kOhm (Kilohm) |
| Kennlinie | Linear (B-Kennlinie) |
| Bauform | Horizontale Montage, durchkontaktiert (THT) |
| Widerstandselement | Kohleschicht (Carbon film) |
| Toleranz | Standardindustrie-Toleranz für Präzisionstrimmer, typischerweise +/- 20% oder besser für solche Anwendungen |
| Betriebstemperaturbereich | Konzipiert für Standard-Elektronik-Betriebstemperaturen, üblicherweise -25°C bis +70°C oder -40°C bis +85°C |
| Einstellungsdauer | Ausgelegt für eine hohe Anzahl von Einstellzyklen, typischerweise zehntausende oder hunderttausende Zyklen, abhängig von der Belastung und Umgebung |
| Isolationswiderstand | Hoher Isolationswiderstand zur Vermeidung von Leckströmen in der Schaltung |
| Anschlussart | Lötösen oder Pins für direkte Montage auf Leiterplatten |
| Drehwinkel | Typischerweise 200° bis 270° für präzise Einstellung |
Haltbarkeit und Zuverlässigkeit im Einsatz
Die Haltbarkeit eines Trimmpotentiometers ist ein kritischer Faktor für die langfristige Stabilität von elektronischen Geräten. Das PIH PT10GH01504A ist darauf ausgelegt, eine signifikante Anzahl von Einstellzyklen zu überstehen, ohne dass es zu signifikantem Verschleiß oder Änderungen seiner elektrischen Eigenschaften kommt. Die korrekte Handhabung und die Einhaltung der spezifizierten Betriebsparameter wie Temperatur und Belastung sind entscheidend, um die maximale Lebensdauer zu gewährleisten. Hochwertige Materialien und eine sorgfältige Fertigung tragen dazu bei, dass dieses Trimmpotentiometer auch unter wechselnden Umgebungsbedingungen eine konstante Leistung erbringt.
Häufig gestellte Fragen zu PIH PT10GH01504A – Trimmpotentiometer, 500 kOhm, linear
Was ist die Hauptanwendung für ein 500 kOhm lineares Trimmpotentiometer?
Ein 500 kOhm lineares Trimmpotentiometer wie das PIH PT10GH01504A wird primär für die feinfühlige Einstellung von Gleichspannungen, Signalpegeln oder anderen elektrischen Parametern in Schaltungen verwendet, bei denen eine gleichmäßige und proportionale Widerstandsänderung zur Drehbewegung des Reglers erforderlich ist. Dies ist besonders wichtig in der Messtechnik, Kalibrierung und für präzise Steuerungsaufgaben.
Was bedeutet die „lineare Kennlinie“ bei diesem Trimmpotentiometer?
Eine lineare Kennlinie (oft als B-Kennlinie bezeichnet) bedeutet, dass der Widerstandswert des Potentiometers sich gleichmäßig mit der Drehbewegung seines Reglers ändert. Dreht man den Regler beispielsweise von einem Ende zum anderen, verdoppelt sich der Widerstand in der Mitte des Einstellbereichs genau auf die Hälfte des maximalen Wertes (bei einer B-Kennlinie). Dies unterscheidet sich von logarithmischen Kennlinien, die in Audioanwendungen für Lautstärkeregler üblich sind.
Welche Vorteile bietet die Kohleschicht-Technologie dieses Trimmpotentiometers?
Die Kohleschicht-Technologie, die in diesem Trimmpotentiometer zum Einsatz kommt, bietet eine gute Balance aus Kosteneffizienz, Linearität und einem relativ geringen Rauschpegel. Sie ist für eine Vielzahl von Standardanwendungen gut geeignet und stellt eine zuverlässige Option für präzise Widerstandsanpassungen dar.
Wie wird das PIH PT10GH01504A typischerweise in einer Schaltung montiert?
Das PIH PT10GH01504A ist ein durchkontaktiertes Bauteil (THT – Through-Hole Technology) und wird typischerweise direkt auf eine Leiterplatte gesteckt und dort angelötet. Die Pins werden durch die vorgebohrten Löcher auf der Platine geführt und von der Lötseite verlötet. Dies gewährleistet eine stabile mechanische und elektrische Verbindung.
Ist die Toleranz dieses Trimmpotentiometers für kritische Anwendungen ausreichend?
Die Toleranz eines Trimmpotentiometers ist wichtig zu berücksichtigen. Während Präzisionstrimmer oft engere Toleranzen aufweisen, sind Trimmpotentiometer für allgemeine Einstellzwecke wie dieses oft mit einer Standardtoleranz von +/- 20% spezifiziert. Für hochkritische Anwendungen, bei denen eine extreme Präzision erforderlich ist, sollten Sie die genauen Spezifikationen prüfen oder gegebenenfalls eine Komponente mit engerer Toleranz wählen.
Kann dieses Trimmpotentiometer in hohen Temperaturen eingesetzt werden?
Das PIH PT10GH01504A ist für typische elektronische Betriebstemperaturen ausgelegt. Der genaue Betriebstemperaturbereich ist in den technischen Daten des Herstellers spezifiziert. Für Anwendungen, die extrem hohe oder niedrige Temperaturen erfordern, sollten spezielle Hochtemperatur- oder Tieftemperatur-Komponenten in Betracht gezogen werden.
Wie vermeide ich Beschädigungen beim Einstellen des Trimmpotentiometers?
Um Beschädigungen zu vermeiden, sollten Sie einen geeigneten, nicht-leitenden Schraubendreher (oft aus Keramik oder Kunststoff) verwenden, um den Einstellschlitz nicht zu beschädigen. Setzen Sie nur moderate Kraft ein und stellen Sie sicher, dass Sie den Einstellbereich nicht über den mechanischen Endanschlag hinaus drehen, um die interne Mechanik nicht zu beschädigen.
