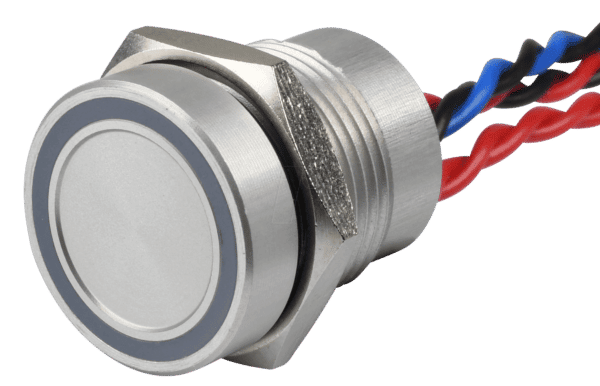

PIEZO16 LEDRTGE – Piezotaster mit integrierter LED-Signalisation: Präzise Steuerung und intuitive Rückmeldung für anspruchsvolle Anwendungen
Suchen Sie nach einem robusten und zuverlässigen Schaltelement, das eine klare visuelle Statusanzeige mit präziser Betätigung kombiniert? Der PIEZO16 LEDRTGE – Piezotaster, Ø 18/16 mm, 1x Ein, LED-Ring 5V rt/ge wurde entwickelt, um genau diese Anforderungen zu erfüllen und bietet eine überlegene Lösung gegenüber herkömmlichen mechanischen Tastern, insbesondere in Umgebungen, die eine hohe Strapazierfähigkeit und direkte Rückmeldung erfordern. Ideal für Ingenieure, Systemintegratoren und professionelle Anwender in den Bereichen Industrieautomation, Medizintechnik, Anlagenbau und Spezialfahrzeugbau.
Die Vorteile des PIEZO16 LEDRTGE im Detail
Der PIEZO16 LEDRTGE revolutioniert die Art und Weise, wie Schalterfunktionen visuell und taktil umgesetzt werden. Durch die Integration der Piezo-Technologie bietet dieser Taster eine außergewöhnliche Langlebigkeit und Zuverlässigkeit, die mechanische Schalter in Bezug auf Schaltspiel, Staub- und Feuchtigkeitsresistenz sowie mechanische Abnutzung bei weitem übertrifft. Die integrierte LED-Signalisation ermöglicht zudem eine sofortige, eindeutige Rückmeldung über den Schaltzustand, was die Bedienbarkeit und Sicherheit von Systemen signifikant verbessert.
- Höchste Schaltzyklen-Robustheit: Piezotaster arbeiten verschleißfrei und garantieren Millionen von Schaltspielen ohne Funktionsverlust, ideal für Dauereinsatz und kritische Applikationen.
- Staub- und Feuchtigkeitsresistent: Die geschlossene Bauweise schützt die Elektronik effektiv vor Umwelteinflüssen, was eine zuverlässige Funktion auch unter widrigsten Bedingungen sicherstellt (typischerweise IP67/IP69K).
- Intuitive visuelle Rückmeldung: Der integrierte LED-Ring (5V, rot/grün) zeigt klar den Aktivierungszustand an, was Fehlbedienungen minimiert und die Systemtransparenz erhöht.
- Edles und funktionales Design: Die kompakte Bauform mit einem Durchmesser von 18 mm (Einbaumaß 16 mm) fügt sich nahtlos in jedes Paneldesign ein und bietet eine angenehme Haptik.
- Kontaktlose Betätigung: Die Piezo-Technologie ermöglicht eine berührungslose Triggerung, was hygienische Anwendungen oder Umgebungen mit hohen Anforderungen an die Reinigbarkeit begünstigt.
- Vielseitige Anschlussmöglichkeiten: Einfache Integration in bestehende Schaltkreise dank eines standardisierten Anschlusstyps (oft Lötanschluss oder Steckverbinder, je nach Modellvariante).
- Hohe elektrische und mechanische Belastbarkeit: Konzipiert für den professionellen Einsatz mit robusten elektrischen Spezifikationen.
Präzision und Langlebigkeit: Das Herzstück des PIEZO16 LEDRTGE
Im Kern des PIEZO16 LEDRTGE befindet sich ein hochentwickelter Piezokristall. Bei Betätigung verformt sich dieser Kristall leicht, was eine elektrische Spannung erzeugt. Diese Spannung wird von der integrierten Elektronik interpretiert und löst den Schaltvorgang aus. Da keine beweglichen mechanischen Teile beteiligt sind, eliminiert diese Technologie klassische Verschleißerscheinungen wie Abrieb, Kontaktprellen oder mechanische Ermüdung. Das Ergebnis ist ein Schaltelement, das selbst nach Millionen von Betätigungen die gleiche Präzision und Zuverlässigkeit bietet wie am ersten Tag.
Die robuste Bauweise und die fortschrittliche Piezo-Technologie machen den PIEZO16 LEDRTGE zur ersten Wahl für Anwendungen, bei denen ein Ausfall nicht tolerierbar ist. Dies umfasst kritische Steuerfunktionen in der Prozessautomatisierung, Bedienelemente in medizinischen Geräten, Schalter für Sicherheitssysteme oder auch die Betätigung von Funktionen in Arbeitsfahrzeugen, wo Vibrationen und widrige Umgebungsbedingungen an der Tagesordnung sind.
Design und Integration: Ästhetik trifft Funktionalität
Mit seinem schlanken Design und dem präzisen Einbaumaß von 16 mm fügt sich der PIEZO16 LEDRTGE harmonisch in nahezu jedes Bedienpanel ein. Der äußere Durchmesser von 18 mm sorgt für eine gute Haptik und einfache Handhabung, auch mit Handschuhen. Die hochwertige Oberfläche ist nicht nur ästhetisch ansprechend, sondern auch resistent gegen Reinigungsmittel und Abnutzung, was die Langlebigkeit der Haptik über die Zeit gewährleistet.
Der integrierte LED-Ring ist ein Schlüsselelement für die intuitive Bedienbarkeit. Die Farben Rot und Grün ermöglichen eine klare Signalisation von Betriebszuständen – beispielsweise Rot für „aktiv/eingerastet“ und Grün für „bereit/nicht aktiv“ oder umgekehrt, je nach Systemkonfiguration. Die Ansteuerung erfolgt über eine Niederspannung von 5V, was eine einfache Integration in die meisten elektronischen Steuerungen ermöglicht und Kompatibilität mit Mikrocontrollern und SPS-Systemen gewährleistet.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Piezotaster mit integrierter LED-Signalisation |
| Modellbezeichnung | PIEZO16 LEDRTGE |
| Schaltfunktion | 1x Ein (Momentan oder Verriegelnd, je nach Implementierung durch die Elektronik – typischerweise als Impulsausgang konzipiert) |
| Betätigungsart | Piezoelektrisch, kontaktlos |
| Betriebsspannung LED | 5V DC |
| LED-Farben | Rot / Grün (zwei Farben im Ring für Dual-Status-Anzeige) |
| Gehäusedurchmesser | 18 mm |
| Einbaudurchmesser | 16 mm |
| Schutzart (Gehäuse) | Typischerweise IP67/IP69K (gegen Staub und zeitweiliges Untertauchen/Hochdruckreinigung) |
| Material Gehäuse | Hochwertiger Edelstahl (z.B. V2A/AISI 304 oder V4A/AISI 316L für erhöhte Korrosionsbeständigkeit) oder robustes technisches Polymer |
| Schaltlebensdauer | > 50 Millionen Schaltzyklen (verschleißfrei) |
| Betriebstemperaturbereich | Typischerweise -25°C bis +70°C (oder weiter gefasst, je nach spezifischer Variante) |
| Mechanische Belastbarkeit | Hohe Widerstandsfähigkeit gegenüber Vibrationen und Stößen durch fehlende bewegliche Teile |
| Haptik | Klare, fühlbare Aktivierung durch den Piezokristall, angenehme Oberfläche |
Anwendungsbereiche und Einsatzmöglichkeiten
Der PIEZO16 LEDRTGE ist ein vielseitiger Schalter, der sich für eine breite Palette von anspruchsvollen Anwendungen eignet:
- Industrieautomation: Bedienelemente an Maschinen, Not-Aus-Schalter, Statusanzeigen für Produktionslinien.
- Medizintechnik: Hygienische Bedienelemente an Geräten wie Röntgengeräten, Analyseautomaten oder chirurgischen Instrumenten, wo einfache Reinigung und Zuverlässigkeit entscheidend sind.
- Transportwesen: Bedienelemente in Bussen, Bahnen, Schiffen und Spezialfahrzeugen, die Staub-, Feuchtigkeits- und Vibrationsbeständigkeit erfordern.
- Gebäudemanagement und Zugangskontrolle: Schalter für automatische Türen, Aufzüge oder Sicherheitssysteme, die eine hohe Nutzungsfrequenz und Robustheit benötigen.
- Öffentliche Sektoren: Bedienfelder in öffentlichen Automaten, Kiosken oder Informationssystemen, die vandalismusresistent und wetterfest sein müssen.
- Prozessleittechnik: Schalter für Ventile, Pumpen oder andere Prozesskomponenten, wo eine eindeutige Statusanzeige und sichere Betätigung unerlässlich sind.
Häufig gestellte Fragen zu PIEZO16 LEDRTGE – Piezotaster, Ø 18/16 mm, 1x Ein, LED-Ring 5V rt/ge
Was ist der Hauptvorteil eines Piezotasters gegenüber einem mechanischen Taster?
Der Hauptvorteil liegt in der Verschleißfreiheit. Piezotaster arbeiten ohne mechanische Kontakte oder bewegliche Teile, was zu einer praktisch unbegrenzten Schaltlebensdauer von Millionen von Zyklen führt. Dies eliminiert Probleme wie Kontaktverschleiß, Kontaktprellen oder mechanische Ermüdung, die bei mechanischen Tastern auftreten können.
Ist der PIEZO16 LEDRTGE für den Einsatz im Freien geeignet?
Ja, die typische Schutzart von IP67 oder IP69K macht den PIEZO16 LEDRTGE sehr gut für den Außeneinsatz geeignet. Dies bedeutet, dass er staubdicht ist und auch einem zeitweiligen Untertauchen in Wasser sowie der Reinigung mit Hochdruckreinigern standhält. Die verwendeten Materialien wie Edelstahl sind zudem korrosionsbeständig.
Wie wird die LED-Farbe gesteuert?
Die Steuerung der LED-Farben Rot und Grün erfolgt üblicherweise durch die an den Taster angeschlossene Steuerelektronik. Abhängig von der Systemlogik kann die Elektronik die Signale so ansteuern, dass entweder Rot, Grün oder beide Farben (sofern vom Taster unterstützt, was hier durch die Ring-Bauweise der Fall ist) aktiviert werden, um den jeweiligen Zustand anzuzeigen.
Welche Art von Signal liefert der Piezotaster?
Der Piezotaster liefert ein Impulssignal. Das bedeutet, dass bei jeder Betätigung ein kurzer elektrischer Impuls erzeugt wird, der von der nachgeschalteten Elektronik (z.B. Mikrocontroller, SPS) interpretiert wird. Dies ist ein typisches Verhalten für Piezotaster und dient der sicheren und eindeutigen Erfassung der Betätigung.
Ist eine spezielle Verkabelung oder ein Anschlussadapter erforderlich?
Die Verkabelung ist in der Regel unkompliziert. Viele Modelle verfügen über Lötanschlüsse oder integrierte Kabel. Für eine einfache und sichere Verbindung können, je nach Ausführung, auch Standard-Steckverbinder verwendet werden. Die genaue Anschlussmethode ist den spezifischen technischen Daten des jeweiligen Modells zu entnehmen.
Wie wird die Verriegelungsfunktion (Einrasten) realisiert?
Die Piezo-Technologie selbst erzeugt nur einen Impuls bei Betätigung. Eine Verriegelungsfunktion (z.B. Tastendruck ein = EIN, erneuter Tastendruck aus = AUS) muss durch die nachgeschaltete elektronische Steuerung (z.B. eine Flip-Flop-Schaltung in einem Mikrocontroller oder einer SPS) realisiert werden, die den vom Taster empfangenen Impuls interpretiert und den Zustand entsprechend umschaltet.
Kann der Taster auch mit Handschuhen bedient werden?
Ja, der äußere Durchmesser von 18 mm und die empfindliche Piezo-Technologie ermöglichen eine einfache und zuverlässige Betätigung auch mit Arbeitshandschuhen. Die fühlbare Aktivierung durch den leichten Hub des Piezokristalls ist auch unter diesen Bedingungen gut spürbar.
