Maximale Leistung und Flexibilität für Ihre Embedded-Projekte: Der PIC18F15Q41-I/SS Mikrocontroller
Sie suchen einen hochintegrierten und leistungsstarken Mikrocontroller, der selbst anspruchsvolle Embedded-Anwendungen zuverlässig meistert? Der PIC18F15Q41-I/SS von Microchip Technology ist die ideale Wahl für Entwickler, die eine Kombination aus Rechenleistung, Speicher und vielfältigen Peripheriefunktionen in einem kompakten Gehäuse benötigen. Dieser 8-Bit-PICmicro Mikrocontroller mit 32 KB Flash-Speicher und einer Taktfrequenz von 64 MHz ist perfekt geeignet für Projekte, die von effizienter Datenverarbeitung, präziser Steuerung und einer breiten Palette von Schnittstellen profitieren.
Überlegene Leistung und fortschrittliche Architektur
Der PIC18F15Q41-I/SS repräsentiert einen bedeutenden Fortschritt in der PIC18-Familie von Microchip. Im Vergleich zu einfacheren Mikrocontrollern bietet er eine deutlich höhere Verarbeitungsgeschwindigkeit dank seines 64-MHz-Taktes, was schnellere Reaktionszeiten und die Verarbeitung komplexerer Algorithmen ermöglicht. Die fortschrittliche Architektur des PIC18F15Q41-I/SS wurde entwickelt, um eine effiziente Codeausführung und eine optimierte Nutzung der integrierten Ressourcen zu gewährleisten. Dies führt zu einer Reduzierung der Entwicklungszeit und einer Steigerung der Systemeffizienz.
Umfassende Peripheriefunktionen für diverse Anwendungen
Die Stärke des PIC18F15Q41-I/SS liegt in seinem breiten Spektrum an integrierten Peripheriemodulen, die ihn zu einer äußerst flexiblen Lösung für unterschiedlichste Applikationen machen. Diese umfangreiche Ausstattung minimiert den Bedarf an externen Komponenten, was zu kostengünstigeren und kompakteren Designs führt.
- ADC (Analog-Digital-Wandler): Mit einer hohen Auflösung ermöglicht der integrierte ADC präzise Messungen analoger Signale, was für Sensoranwendungen unerlässlich ist.
- DAC (Digital-Analog-Wandler): Die Fähigkeit, digitale Signale in analoge umzuwandeln, eröffnet neue Möglichkeiten für die Signalgenerierung und -steuerung.
- PWM (Pulsweitenmodulation): Mehrere PWM-Module bieten präzise Kontrolle über Motorsteuerungen, Helligkeitsregelung von LEDs und andere leistungselektronische Anwendungen.
- Kommunikationsschnittstellen: Integrierte UART, SPI und I2C Schnittstellen erleichtern die Kommunikation mit anderen Mikrocontrollern, Sensoren und externen Geräten.
- Timer und Zähler: Vielfältige Timer und Zähler stehen für Zeitmessungsaufgaben, Ereignisdetektion und die Erzeugung von Zeitsteuerungen zur Verfügung.
- Watchdog Timer (WDT): Der integrierte WDT sorgt für die Systemstabilität, indem er den Mikrocontroller im Falle eines unerwarteten Systemzustands neu startet.
Speicher und Leistung: Die Basis für komplexe Logik
Mit 32 KB Flash-Speicher bietet der PIC18F15Q41-I/SS ausreichend Platz für komplexe Firmware und Applikationslogik. Dies ermöglicht die Implementierung von fortschrittlichen Algorithmen, umfangreichen Datenpuffern und detaillierten Benutzeroberflächen. Der 1024 Byte RAM bietet genügend Raum für Variablen, Stack und temporäre Datenspeicherung, was für die effiziente Ausführung von Programmen entscheidend ist.
Kompaktes Design und vielseitige Anwendungsmöglichkeiten

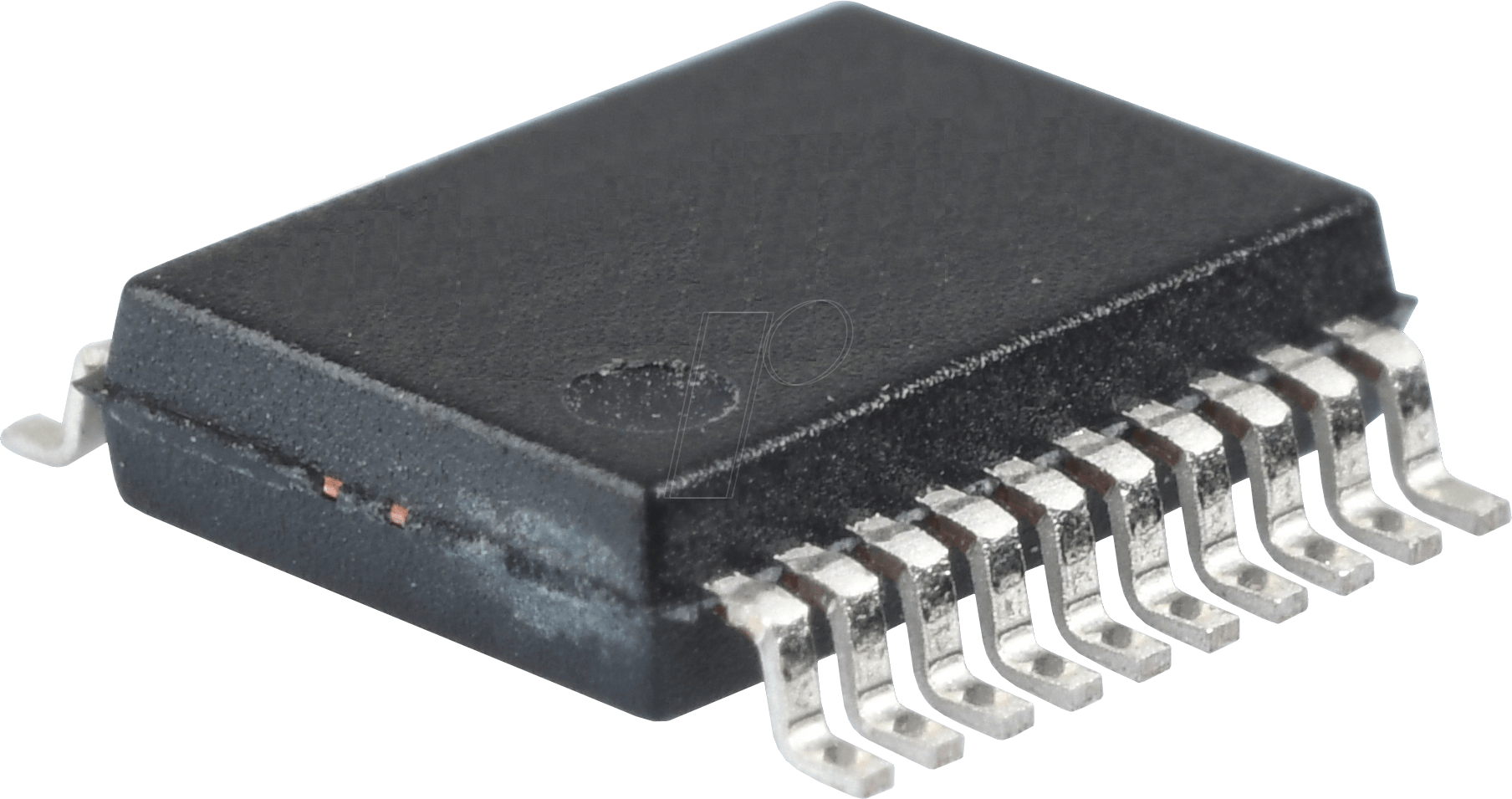

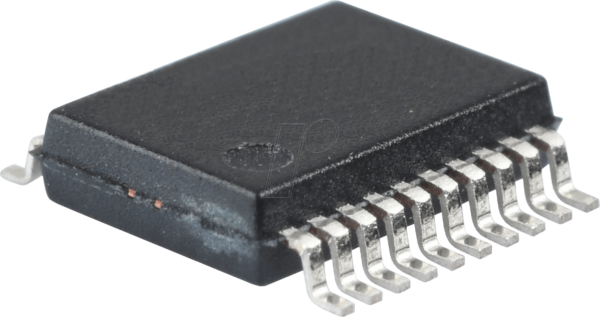

Der SSOP-20 (Shrink Small Outline Package) macht den PIC18F15Q41-I/SS zu einer hervorragenden Wahl für Anwendungen mit begrenztem Platzangebot. Seine geringe Bauform in Kombination mit der hohen Funktionalität ermöglicht den Einsatz in einer Vielzahl von Produkten:
- Industrielle Steuerungen: Von einfachen Sensorauswertungen bis hin zu komplexen Regelkreisen in Automatisierungssystemen.
- Konsumerelektronik: Integration in Haushaltsgeräte, Unterhaltungselektronik und tragbare Geräte.
- Automotive-Anwendungen: Spezifische Funktionen in Fahrzeugen, bei denen Zuverlässigkeit und Effizienz gefragt sind.
- Internet of Things (IoT)-Geräte: Grundlage für vernetzte Sensoren, Aktoren und Gateways.
- Medizintechnik: Einsatz in kleineren medizinischen Geräten und Überwachungssystemen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Mikrocontroller-Familie | PIC18F |
| Architektur | 8-Bit PICmicro |
| Flash-Speicher | 32 KB |
| RAM | 1024 Bytes |
| Taktfrequenz | Bis zu 64 MHz |
| Gehäuse | SSOP-20 |
| Betriebstemperaturbereich | -40°C bis +85°C (Industriestandard) |
| Spannungsbereich | 1.8V bis 3.6V (typisch, spezifikationsabhängig) |
| Besondere Peripherie | ADC (10-Bit), DAC (5-Bit), mehrere PWM-Module, UART, SPI, I2C |
FAQ – Häufig gestellte Fragen zu PIC18F15Q41-I/SS – 8-Bit-PICmicro Mikrocontroller, 32 KB, 64 MHz, SSOP-20
Was sind die Hauptvorteile des PIC18F15Q41-I/SS im Vergleich zu älteren PIC-Mikrocontrollern?
Der PIC18F15Q41-I/SS bietet eine höhere Taktfrequenz von 64 MHz für schnellere Verarbeitung, mehr Flash-Speicher (32 KB) für komplexere Firmware, eine verbesserte Energieeffizienz und eine breitere Palette an fortschrittlichen Peripheriefunktionen wie einem DAC und einer größeren Anzahl an PWM-Kanälen. Dies ermöglicht leistungsfähigere und vielseitigere Anwendungen.
Ist der PIC18F15Q41-I/SS für Anfänger geeignet?
Der PIC18F15Q41-I/SS ist ein leistungsstarker Mikrocontroller mit einer breiten Funktionalität. Während er für erfahrene Entwickler, die mit PIC-Architekturen vertraut sind, leicht zu integrieren ist, erfordert die volle Ausschöpfung seiner Potenziale ein gewisses Maß an Erfahrung in der Embedded-Entwicklung. Microchip bietet jedoch umfangreiche Entwicklungs-Tools und Dokumentation, die den Einstieg erleichtern.
Welche Entwicklungsumgebungen werden für den PIC18F15Q41-I/SS empfohlen?
Die bevorzugte Entwicklungsumgebung für PIC-Mikrocontroller, einschließlich des PIC18F15Q41-I/SS, ist MPLAB X IDE von Microchip Technology. Diese integrierte Entwicklungsumgebung bietet einen Compiler (XC8), Debugger und eine breite Palette von Werkzeugen zur Code-Entwicklung und zum Debugging. Außerdem sind viele Debug-Tools wie PICkit oder ICD-Serien mit diesem Mikrocontroller kompatibel.
Wie unterscheidet sich die Energieeffizienz des PIC18F15Q41-I/SS von anderen Mikrocontrollern in der PIC18-Serie?
Der PIC18F15Q41-I/SS wurde mit Fokus auf Energieeffizienz entwickelt. Er verfügt über mehrere Stromsparmodi und integrierte Funktionen zur Optimierung des Energieverbrauchs, was ihn besonders für batteriebetriebene Anwendungen attraktiv macht. Die genauen Verbrauchsdaten hängen von der Anwendung und den gewählten Betriebsmodi ab, sind aber im Datenblatt detailliert aufgeführt.
Ist der PIC18F15Q41-I/SS für den Einsatz in rauen Umgebungen geeignet?
Ja, der PIC18F15Q41-I/SS ist für industrielle Anwendungen konzipiert und verfügt über einen erweiterten Betriebstemperaturbereich von -40°C bis +85°C. Dies, zusammen mit der robusten PIC-Architektur, macht ihn zu einer zuverlässigen Wahl für Umgebungen, die widrigen Temperaturbedingungen ausgesetzt sind.
Welche Art von Sensoren kann ich mit dem ADC und DAC des PIC18F15Q41-I/SS ansteuern?
Der 10-Bit-ADC ermöglicht die präzise Erfassung analoger Signale von einer Vielzahl von Sensoren, darunter Temperatursensoren (wie Thermistoren oder RTDs, mit entsprechendem Interface-Schaltkreis), Drucksensoren, Lichtsensoren und analoge Audiosignale. Der 5-Bit-DAC kann zur Generierung von Referenzspannungen, zur Steuerung von analogen Verstärkern oder zur Erzeugung von einfachen analogen Wellenformen verwendet werden.
Wie viele unabhängige PWM-Kanäle bietet der PIC18F15Q41-I/SS und wofür sind sie typischerweise geeignet?
Der PIC18F15Q41-I/SS bietet mehrere unabhängige PWM-Kanäle, die für eine Vielzahl von Steuerungsaufgaben optimiert sind. Diese eignen sich ideal für die präzise Regelung von Gleichstrommotoren (z.B. für Geschwindigkeit und Drehmoment), die Helligkeitssteuerung von LED-Arrays (z.B. für Beleuchtungslösungen oder Displays), die Steuerung von Servomotoren und für diverse Anwendungen in der Leistungselektronik.
