PIC16F18877-I/MV – Der leistungsstarke 8-Bit-PIC-Mikrocontroller für anspruchsvolle Embedded-Systeme
Sie suchen einen zuverlässigen und flexiblen Mikrocontroller für Ihr nächstes Elektronikprojekt, der sowohl komplexe Rechenaufgaben meistert als auch Energieeffizienz bietet? Der PIC16F18877-I/MV ist die ideale Wahl für Entwickler und Ingenieure, die eine hohe Integrationsdichte, eine breite Spannungsbandbreite und moderne Peripheriefunktionen in einem kompakten Gehäuse benötigen. Dieses Bauteil adressiert speziell die Anforderungen von Embedded-Anwendungen, bei denen Präzision, Geschwindigkeit und Vielseitigkeit entscheidend sind, sei es in der industriellen Automatisierung, der Konsumerelektronik oder im IoT-Bereich.
Überlegene Performance und Integrationsdichte
Der PIC16F18877-I/MV zeichnet sich durch seine fortschrittliche Architektur aus, die eine optimierte Leistung bei gleichzeitig niedrigem Stromverbrauch ermöglicht. Mit einer Taktfrequenz von bis zu 32 MHz und einem großzügigen Speicherplatz von 56 KB Flash können selbst anspruchsvolle Algorithmen und Applikationen effizient ausgeführt werden. Im Vergleich zu Standard-Mikrocontrollern bietet dieser PIC eine höhere Verarbeitungsgeschwindigkeit und ermöglicht durch seine umfangreichen integrierten Peripheriemodule die Reduzierung externer Komponenten, was zu kleineren und kostengünstigeren Designs führt.
Hauptvorteile des PIC16F18877-I/MV
- Hohe Taktfrequenz: Mit 32 MHz liefert dieser Mikrocontroller die nötige Rechenleistung für Echtzeitanwendungen und komplexe Datenverarbeitung.
- Großer Flash-Speicher: 56 KB Flash-Speicher bieten ausreichend Platz für Firmware, Datenprotokolle und erweiterte Funktionalitäten, ohne Kompromisse bei der Komplexität eingehen zu müssen.
- Breiter Betriebsspannungsbereich: Der Spannungsbereich von 2,3 V bis 5,5 V ermöglicht den Einsatz in einer Vielzahl von Stromversorgungsszenarien, von batteriebetriebenen Geräten bis hin zu systemgeführten Spannungen.

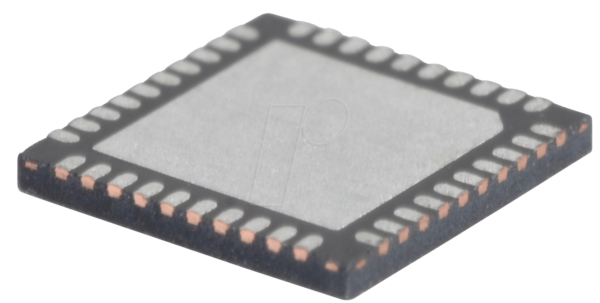

- Kompaktes UQFN-40 Gehäuse: Das Ultra Thin Quad Flat No-lead (UQFN) Gehäuse mit 40 Pins minimiert den Platzbedarf auf der Platine und unterstützt somit kompakte und flache Designs.
- Umfangreiche Peripherie: Integrierte analoge und digitale Module, wie z.B. ADCs, DACs, PWM-Module, Kommunikationsschnittstellen (UART, SPI, I2C) und Timer, reduzieren die Notwendigkeit externer Bauteile und beschleunigen die Entwicklungszeit.
- Erweiterte Konnektivität: Die Vielfalt an Kommunikationsschnittstellen ermöglicht nahtlose Integration in Netzwerke und Kommunikation mit anderen Geräten und Sensoren.
- Energieeffizienz: Optimierte Architektur und verschiedene Low-Power-Modi tragen zur Reduzierung des Energieverbrauchs bei, was besonders für batteriebetriebene Anwendungen von entscheidender Bedeutung ist.
Fortschrittliche Peripheriemodule für vielseitige Anwendungen
Der PIC16F18877-I/MV ist mit einer beeindruckenden Palette an hochentwickelten Peripheriemodulen ausgestattet, die ihn zu einer universellen Lösung für diverse Embedded-Systeme machen. Die integrierten Analoge-Digital-Wandler (ADCs) mit hoher Auflösung ermöglichen eine präzise Erfassung von Sensorsignalen, während die Digital-Analog-Wandler (DACs) die Erzeugung analoger Ausgangssignale mit feiner Granularität erlauben. Die Pulse-Width Modulation (PWM)-Module sind essenziell für die Steuerung von Motoren, die Helligkeitsregelung von LEDs oder die Erzeugung von analogen Signalen aus digitalen Quellen. Darüber hinaus bieten die integrierten Kommunikationsprotokolle wie Universal Asynchronous Receiver/Transmitter (UART), Serial Peripheral Interface (SPI) und Inter-Integrated Circuit (I2C) flexible und standardisierte Schnittstellen für die Kommunikation mit externen Sensoren, Displays, Speicherbausteinen oder anderen Mikrocontrollern. Die Timer und Zähler-Module bieten präzise Zeitmessungen und Steuerungsfunktionen, die für viele Echtzeitanwendungen unerlässlich sind. Diese hochentwickelten Peripheriefunktionen erhöhen die Funktionalität und reduzieren gleichzeitig die Stückliste eines jeden Designs.
Technische Spezifikationen im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Mikrocontroller-Familie | PIC16 |
| Architektur | 8-Bit |
| Flash-Speicher | 56 KB |
| Betriebsfrequenz | Bis zu 32 MHz |
| Betriebsspannung | 2,3 V bis 5,5 V |
| Gehäuse | UQFN-40 (Ultra Thin Quad Flat No-lead) |
| Betriebstemperaturbereich | -40°C bis +85°C (Standard für industrielle Anwendungen) |
| Anzahl I/O-Pins | Konfigurierbar, typischerweise über 30 I/O-Pins verfügbar im UQFN-40 Gehäuse, abhängig von der Pin-Multiplexing-Konfiguration. |
| Analog-Digital-Wandler (ADC) | Hochauflösend, mit Funktionen wie automatischem Abtastzeit-Management für verbesserte Signalqualität und präzisere Messungen. |
| Kommunikationsschnittstellen | UART, SPI, I2C – Ermöglichen eine flexible und robuste Datenkommunikation mit einer Vielzahl von Peripheriegeräten. |
| PWM-Module | Mehrere Kanäle verfügbar für die präzise Steuerung von Leistungsbauteilen und Signalgenerierung. |
Anwendungsgebiete und Integrationsmöglichkeiten
Der PIC16F18877-I/MV findet breite Anwendung in Bereichen, die von präziser Steuerung, effizienter Datenverarbeitung und robuster Konnektivität profitieren. In der industriellen Automatisierung dient er als Herzstück für Steuerungsaufgaben von Maschinen, Sensornetzwerken und Prozessüberwachungssystemen. Seine Fähigkeit, rauen Umgebungsbedingungen standzuhalten und eine zuverlässige Leistung zu erbringen, macht ihn zur ersten Wahl für diese anspruchsvolle Domäne. Im Bereich der Konsumerelektronik ermöglicht seine kompakte Bauweise und niedrige Leistungsaufnahme den Einsatz in smarten Haushaltsgeräten, Wearables und Multimedia-Systemen, wo Platz und Energieeffizienz kritische Faktoren sind. Für das aufstrebende Internet of Things (IoT) bietet der PIC16F18877-I/MV die notwendige Konnektivität und Verarbeitungsleistung, um Sensordaten zu erfassen, zu verarbeiten und drahtlos zu übertragen. Er eignet sich hervorragend für Gateways, intelligente Sensorknoten und Steuergeräte in Smart-Home- und Smart-City-Anwendungen. Darüber hinaus ist er eine exzellente Grundlage für Prototyping und Forschung in Universitäten und Entwicklungslaboren, da er eine breite Palette an Funktionen für experimentelle Setups bietet.
Designüberlegungen für das UQFN-40 Gehäuse
Das UQFN-40 Gehäuse des PIC16F18877-I/MV stellt eine moderne Lösung für die Miniaturisierung von Elektronik dar. Seine „No-lead“ Eigenschaft, bei der die Anschlüsse flach an der Unterseite des Gehäuses angebracht sind, reduziert die Induktivität und ermöglicht eine höhere Packungsdichte auf der Leiterplatte. Bei der Bestückung ist eine präzise Löttechnik erforderlich, um eine zuverlässige Verbindung zu gewährleisten. Die thermische Leistung des UQFN-Gehäuses ist oft durch die Wärmeableitung über die Pads auf der Leiterplatte optimiert. Daher ist eine sorgfältige Betrachtung des Layouts der Leiterplatte, insbesondere der Kupferflächen, die mit den Thermal Pads des Mikrocontrollers verbunden sind, unerlässlich, um eine effektive Wärmeabfuhr zu gewährleisten und die Betriebstemperatur innerhalb der Spezifikationen zu halten. Dies trägt maßgeblich zur Langzeitstabilität und Zuverlässigkeit des gesamten Systems bei.
Softwareentwicklung und Ökosystem
Die Entwicklung für den PIC16F18877-I/MV wird durch das umfangreiche Ökosystem von Microchip, dem Hersteller der PIC-Mikrocontroller, erheblich vereinfacht. Die integrierte Entwicklungsumgebung (IDE) MPLAB X zusammen mit den Compilern wie XC8 bietet leistungsstarke Werkzeuge für das Schreiben, Debuggen und Optimieren von C- und Assembly-Code. Viele Anwendungshinweise, Referenzdesigns und Softwarebibliotheken stehen zur Verfügung, um gängige Funktionen wie Kommunikationsprotokolle oder Sensoranbindungen zu implementieren. Dies reduziert die Entwicklungszeit erheblich und ermöglicht es Ingenieuren, sich auf die Kernfunktionalität ihrer Anwendungen zu konzentrieren, anstatt Zeit mit der Implementierung von Low-Level-Treiberfunktionen zu verbringen. Die breite Verfügbarkeit von Entwicklungswerkzeugen und die starke Community-Unterstützung machen den PIC16F18877-I/MV zu einer zugänglichen und effizienten Wahl für Projekte jeder Größe.
FAQ – Häufig gestellte Fragen zu PIC16F18877-I/MV – 8-Bit-PIC-Mikrocontroller, 56 KB, 32 MHz, 2,3 – 5,5 V, UQFN-40
Welche Art von Anwendungen ist der PIC16F18877-I/MV am besten geeignet?
Der PIC16F18877-I/MV eignet sich hervorragend für eine breite Palette von Anwendungen in der industriellen Automatisierung, Konsumerelektronik, im Internet der Dinge (IoT), Medizintechnik und für Prototyping-Projekte, bei denen eine präzise Steuerung, Datenverarbeitung und Konnektivität erforderlich sind.
Was sind die Hauptunterschiede zu älteren PIC-Mikrocontrollern der 16-Bit-Serie?
Der PIC16F18877-I/MV ist ein 8-Bit-Mikrocontroller, der im Vergleich zu älteren 16-Bit-PICs oft eine höhere Integrationsdichte, verbesserte Energieeffizienz, modernere Peripheriemodule und eine höhere Taktfrequenz bei vergleichbarem Stromverbrauch bietet.
Unterstützt der PIC16F18877-I/MV Low-Power-Modi?
Ja, der PIC16F18877-I/MV verfügt über verschiedene Low-Power-Modi, die es ermöglichen, den Stromverbrauch während inaktiver Phasen zu minimieren, was ihn ideal für batteriebetriebene Anwendungen macht.
Ist der PIC16F18877-I/MV für den Einsatz in sicherheitskritischen Anwendungen geeignet?
Die Eignung für sicherheitskritische Anwendungen hängt von der spezifischen Anwendung und den erforderlichen Sicherheitszertifizierungen ab. Der PIC16F18877-I/MV bietet zwar hohe Zuverlässigkeit und eine breite Palette von Funktionen, aber für sicherheitskritische Anwendungen sind oft spezielle Sicherheitsfunktionen und Zertifizierungen erforderlich, die im Datenblatt spezifiziert sind oder durch zusätzliche Hardware- und Software-Maßnahmen erreicht werden müssen.
Welche Debugging-Tools werden für den PIC16F18877-I/MV empfohlen?
Für den PIC16F18877-I/MV werden üblicherweise die Debugging-Tools von Microchip, wie der PICkit oder der ICD-Serie, in Verbindung mit der MPLAB X IDE verwendet. Diese Werkzeuge ermöglichen das schrittweise Ausführen des Codes, das Überwachen von Variablen und das Identifizieren von Fehlern.
Wie wird die thermische Leistung des UQFN-40 Gehäuses am besten gehandhabt?
Die thermische Leistung wird am besten durch ein sorgfältiges Leiterplattendesign gehandhabt, insbesondere durch ausreichend dimensionierte Kupferflächen, die mit den Thermal Pads des Mikrocontrollers verbunden sind, um eine effektive Wärmeableitung zu ermöglichen.
Bietet Microchip Entwicklungskits oder Breakout-Boards für diesen Mikrocontroller?
Ja, Microchip bietet in der Regel eine Vielzahl von Entwicklungskits, Evaluierungsboards und Breakout-Boards für seine PIC-Mikrocontroller an, um den Einstieg und die Prototypenentwicklung zu erleichtern. Es empfiehlt sich, die Produktseite von Microchip oder spezialisierte Distributoren für aktuelle Verfügbarkeiten zu konsultieren.
