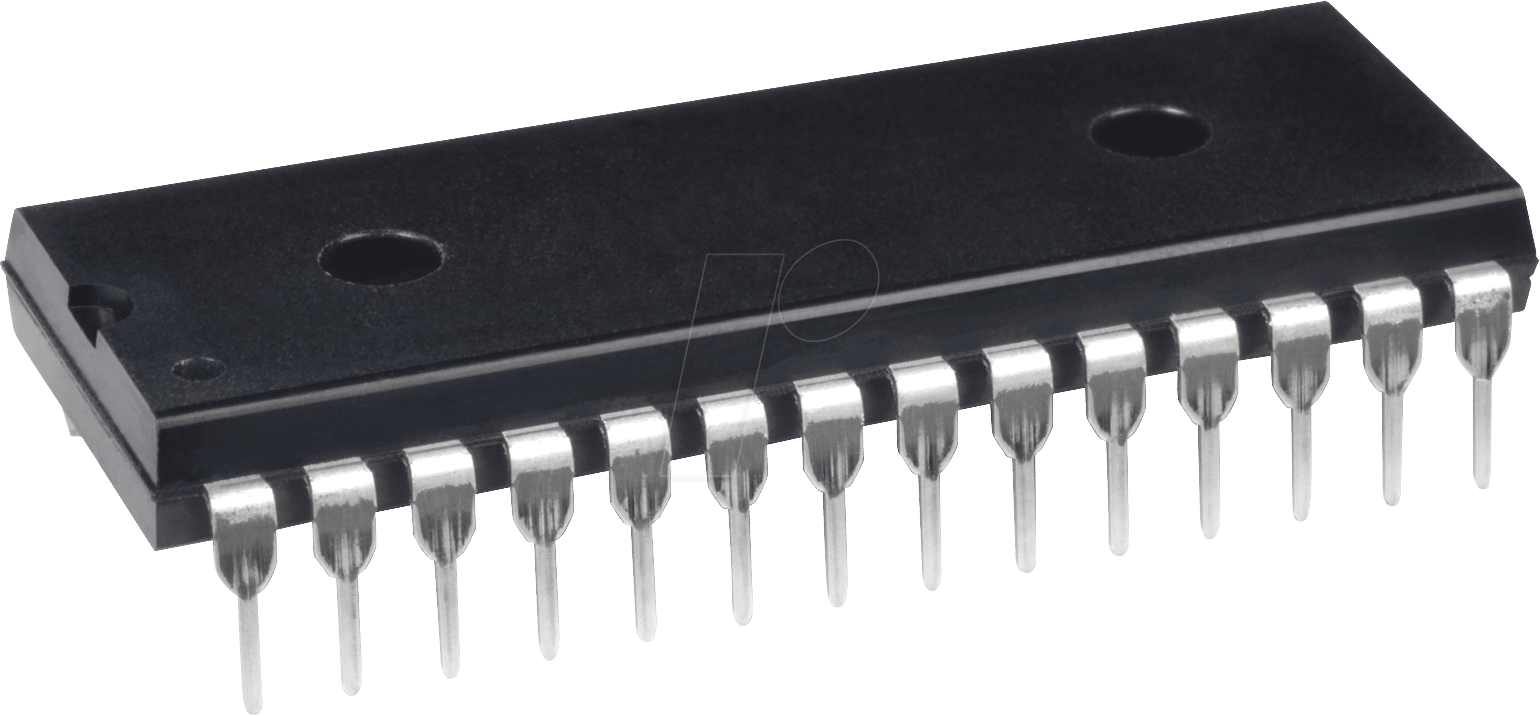

PIC16F18857-I/SP – 8-Bit-PIC-Mikrocontroller, 56 KB, 32 MHz, 2,3 – 5,5 V, DIP-28

PIC16(L)F18855-57/18875-77Voll ausgestattete 28/40/44-Pin-MikrocontrollerBeschreibungDie PIC16(L)F18856/76 Mikrocontroller verfügen über analoge, kernunabhängige Peripherie und Kommunikationsperipherie, kombiniert mit eXtreme Low-Power (XLP)-Technologie für eine breite Palette von Allzweck- und Low-Power-Anwendungen. Die Familie wird mit CRC/SCAN, Hardware Limit Timer (HLT) und Windowed Watchdog Timer (WWDT) ausgestattet sein, um Kunden zu unterstützen, die ihrer Anwendung Sicherheit hinzufügen wollen. Zusätzlich enthält diese Familie bis zu 28 KB Flash-Speicher sowie einen 10-Bit-ADC mit Berechnungserweiterung (ADC2) für die automatisierte Signalanalyse, um die Komplexität der Anwendung zu reduzieren.Kernmerkmale:• C-Compiler-optimierte RISC-Architektur• Nur 49 Befehle• Arbeitsgeschwindigkeit:- DC – 32 MHz Takteingang- 125 ns minimaler Befehlszyklus• Interrupt-Fähigkeit• 16-stufiger tiefer Hardware-Stack• Drei 8-Bit-Timer (TMR2/4/6) mit Hardware-Limit-Timer (HLT)-Erweiterungen• Vier 16-Bit-Timer (TMR0/1/3/5)• Stromsparender Power-on-Reset (POR)• Konfigurierbarer Einschalt-Timer (PWRTE)• Brown-out-Reset (BOR) mit schneller Wiederherstellung• Option für stromsparenden BOR (LPBOR)• Windowed Watchdog Timer (WWDT):- Variable Auswahl des Vorteilers- Variable Auswahl der Fenstergröße- Alle Quellen in Hardware oder Software konfigurierbar• Programmierbarer Code-SchutzSpeicher• Bis zu 28 KB Flash-Programmspeicher• Bis zu 2 KB Daten-SRAM• 256B EEPROM• Direkter, indirekter und relativer AdressierungsmodusBetriebseigenschaften• Betriebsspannungsbereich:- 1,8V bis 3,6V (PIC16LF18856/76)- 2,3V bis 5,5V (PIC16F18856/76)• Temperaturbereich:- Industriell: -40°C bis 85°C- Erweitert: -40°C bis 125°CStromsparfunktionalität• DOZE-Modus: Möglichkeit, den CPU-Kern langsamer als den Systemtakt laufen zu lassen• IDLE-Modus: Möglichkeit, den CPU-Kern anzuhalten, während die interne Peripherie weiterläuft• Ruhemodus: Geringste Leistungsaufnahme• Peripheriemodul-Deaktivierung (PMD):- Möglichkeit zur Deaktivierung von Hardware-Modulen, um den Stromverbrauch von nicht genutzter Peripherie zu minimiereneXtreme Low-Power (XLP)-Funktionen• Schlafmodus: 50 nA @ 1,8V, typisch• Watchdog-Timer: 500 nA @ 1,8V, typisch• Sekundärer Oszillator: 500 nA @ 32 kHz• Betriebsstrom:- 8 µA @ 32 kHz, 1,8V, typisch- 32 µA/MHz @ 1,8V, typischDigitale Peripheriegeräte• Vier konfigurierbare Logikzellen (CLC): Integrierte kombinatorische + sequentielle Logik• Drei komplementäre Wellenformgeneratoren (CWG):- Ansteigende und abfallende Flanke Totzonensteuerung- Vollbrücke, Halbbrücke, 1-Kanal-Ansteuerung- Mehrere Signalquellen• Fünf Capture/Compare/PWM (CCP)-Module:- 16-Bit-Auflösung für Capture/Compare-Modi- 10-Bit-Auflösung für den PWM-Modus• 10-Bit-PWM: Zwei 10-Bit-PWMs• Numerisch gesteuerter Oszillator (NCO):- Erzeugt eine echte lineare Frequenzsteuerung und erhöhte Frequenzauflösung- Eingangstakt: 0 Hz < FNCO < 32 MHz- Auflösung: FNCO/220• Zwei Signalmess-Timer (SMT):- 24-Bit-Signalmessungs-Timer- Bis zu 12 verschiedene Erfassungsmodi• Zyklische Redundanzprüfung (CRC/SCAN):- 16-Bit CRC- Scannt den Speicher auf NVM-Integrität• Kommunikation:- EUSART, RS-232, RS-485, LIN-kompatibel- Zwei SPI- Zwei I2C, SMBus, PMBus™-kompatibel• Bis zu 36 E/A-Pins:- Individuell programmierbare Pull-Ups- Slew-Rate-Steuerung- Interrupt-on-change mit Flankenauswahl- Eingangspegel-Auswahlsteuerung (ST oder TTL)- Digitale Open-Drain-Freigabe- Strommodus-Freigabe• Peripherie-Pin-Auswahl (PPS): Ermöglicht Pin-Mapping der digitalen E/A• Datensignal-Modulator (DSM)- Moduliert ein Trägersignal mit digitalen Daten, um kundenspezifische trägersynchrone Ausgangswellenformen zu erzeugenAnaloge Peripheriegeräte• Analog-Digital-Wandler mit Berechnung (ADC2):- 10 Bit mit bis zu 35 externen Kanälen- Automatisiertes Post-Processing- Automatisiert mathematische Funktionen auf Eingangssignalen: Mittelwertbildung, Filterberechnungen, Überabtastung und Schwellenwertvergleich- Arbeitet im Sleep-Modus• Zwei Komparatoren (COMP):- Feste Spannungsreferenz an (nicht) invertierenden Eingang(en)- Komparatorausgänge von außen zugänglich• 5-Bit-Digital-Analog-Wandler (DAC):- 5-Bit-Auflösung, Rail-to-Rail- Auswahl der positiven Referenz- Ungepufferter I/O-Pin-Ausgang- Interne Verbindungen zu ADCs und Komparatoren• Spannungsreferenz:- Feste Spannungsreferenz mit 1,024V, 2,048V und 4,096V AusgangspegelFlexible Oszillator-Struktur• Hochpräziser interner Oszillator:- Per Software wählbarer Frequenzbereich bis zu 32 MHz, ±1% typisch• x2/x4 PLL mit internen und externen Quellen• Interner 32-kHz-Oszillator mit geringer Leistung (LFINTOSC)• Externer 32-kHz-Quarzoszillator (SOSC)• Externer Oszillatorblock mit:- Drei Quarz-/Resonatormodi bis zu 20 MHz- Drei externe Taktmodi bis zu 20 MHz• Fail-Safe-Taktüberwachung:- Ermöglicht ein sicheres Herunterfahren, wenn der Peripherietakt ausfällt• Oszillator-Start-up-Timer (OST)- Gewährleistet die Stabilität des Quarzoszillators Ressourcen
