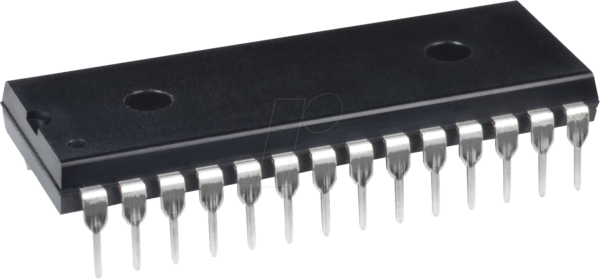

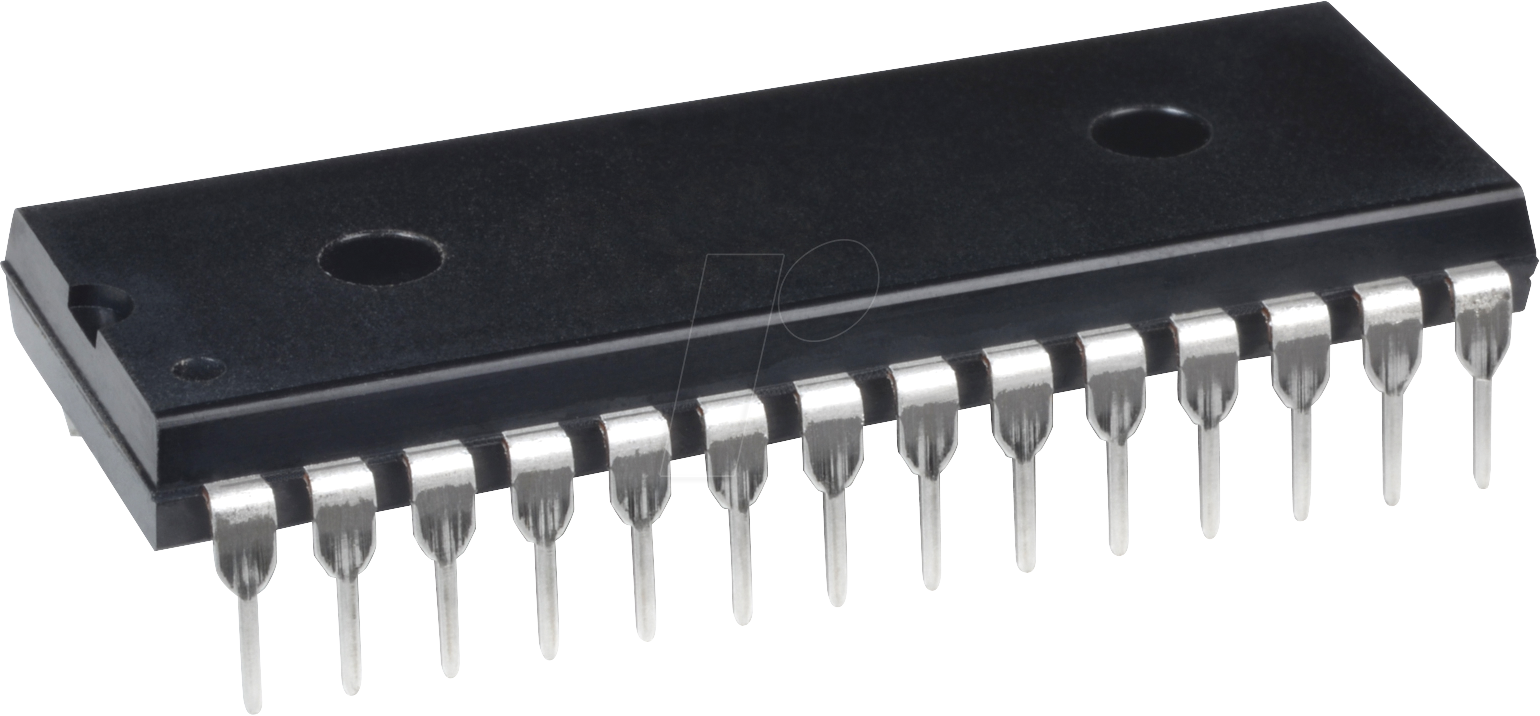

PIC 30F2010-30SP – dsPIC Mikrocontroller, 16-bit, 2,5 … 5,5 V, 12KB, DIP-28

Leistungsstarke 16-Bit-Digitalsignal-ControllerHochleistungsfähige modifizierte RISC-CPU:• Modifizierte Harvard-Architektur• C-Compiler optimierte Befehlssatzarchitektur• 83 Basisbefehle mit flexibler Adressierung Modi• 24 Bit breite Anweisungen, 16 Bit breiter Datenpfad• 12 Kbytes On-Chip-Flash-Programmspeicher• 512 Byte On-Chip-Daten-RAM• 1 Kbyte nichtflüchtige Daten EEPROM• 16 x 16-Bit-Arbeitsregister-Array• Bis zu 30 MIPs Betrieb:- Externer Takteingang von DC bis 40 MHz- 4 MHz-10-MHz-Oszillatoreingang mit aktiver PLL (4x, 8x, 16x)• 27 Unterbrechungs-Quellen• Drei externe Interrupt-Quellen• Acht vom Benutzer wählbare Prioritätsstufen für jeden Interrupt• Vier Prozessor-Ausnahmen und Software-FallenDSP-Engine-Merkmale:• Modulo- und Bit-Reverse-Modi• Zwei 40-Bit breite Akkumulatoren mit optionaler Sättigungslogik• 17-Bit x 17-Bit Einzelzyklus-Hardware-Bruchteil/ganzzahliger Multiplikator• Einzelzyklus-Multiply-Accumulate-Operation (MAC)• Trommelschieber mit 40 Stufen• Dualer DatenabrufPeriphere Merkmale:• Hochstrom-Sink-/Quell-E/A-Pins: 25 mA/25 mA• Drei 16-Bit-Zeitgeber/Zähler; optional können 16-Bit-Zeitgeber zu 32-Bit-Zeitgebermodulen gekoppelt werden• Vier 16-Bit-Erfassungseingangsfunktionen• Zwei 16-Bit-Vergleichs-/PWM-Ausgabefunktionen – Dual-Compare-Modus verfügbar• 3-Draht-SPI-Module (unterstützt 4 Frame-Modi)• I2CTM-Modul unterstützt Multi-Master/Slave-Modus und 7-Bit/10-Bit-Adressierung• Adressierbare UART-Module mit FIFO-PuffernMotorregelungs-PWM-Modul Merkmale:• Sechs PWM-Ausgangskanäle- Komplementäre oder unabhängige Ausgabemodi- Rand- und mittig ausgerichtete Modi• Vier Arbeitszyklus-Generatoren• Dedizierte Zeitbasis mit vier Modi• Programmierbare Ausgangspolarität• Totzeit-Steuerung für Komplementär-Modus• Manuelle Ausgabesteuerung• Trigger für synchronisierte A/D-Wandlungen Merkmale des Quadratur-Encoder-Schnittstellenmoduls:• Phase A, Phase B und Index-Impulseingang• 16-Bit-Aufwärts/Abwärts-Positionszähler• Status der Zählrichtung• Modus Positionsmessung (x2 und x4)• Programmierbare digitale Rauschfilter an den Eingängen• Alternativer 16-Bit-Timer/Zähler-Modus• Unterbrechung des Positionszählers Rollover/UnterlaufAnaloge Merkmale:• 10-Bit-Analog-Digital-Wandler (ADC) mit:- 1 Msps (für 10-Bit-A/D-Wandlungsrate)- Sechs Eingangskanäle- Konvertierung während des Schlafs und im Leerlauf verfügbar• Programmierbarer Brown-out-ResetBesondere Merkmale des digitalen Signalcontrollers:• Erweiterter Flash-Programmspeicher:- 10.000 Lösch-/Schreibzyklen (min.) für industrieller Temperaturbereich, 100K (typisch)• Daten-EEPROM-Speicher:- 100.000 Lösch-/Schreibzyklen (min.) für industrieller Temperaturbereich, 1M (typisch)• Selbstreprogrammierbar unter Software-Steuerung• Einschalt-Rückstellung (POR), Einschalt-Timer (PWRT) und Oszillator-Startzeitgeber (OST)• Flexibler Watchdog-Timer (WDT) mit On-Chip-RC-Oszillator mit geringer Leistung für zuverlässigen Betrieb• Fail-Safe Clock Monitor (FSCM)-Betrieb• Erkennt Taktausfall und schaltet auf einen On-Chip-Low-Power-RC-Oszillator (LPRC)• Programmierbarer Code-Schutz• In-Circuit Serial Programming™ (ICSP™) Programmierfähigkeit• Wählbare Energiesparmodi- Sleep-, Leerlauf- und alternative TaktmodiCMOS-Technologie:• Flash-Technologie mit niedrigem Stromverbrauch und hoher Geschwindigkeit• Großer Betriebsspannungsbereich (2,5V bis 5,5V)• Industrielle und erweiterte Temperaturbereiche• Niedriger Stromverbrauch
