Der PIC 18LF45K50-PT: Ihr Schlüssel zu leistungsfähigen und kosteneffizienten Embedded-Systemen
Sie suchen einen robusten und vielseitigen Mikrocontroller, der komplexe Steuerungsaufgaben mit hoher Präzision und Zuverlässigkeit bewältigt? Der PIC 18LF45K50-PT ist die ideale Lösung für Entwickler und Ingenieure, die in anspruchsvollen Applikationen wie industrieller Automatisierung, Medizintechnik oder Consumer-Elektronik arbeiten und eine skalierbare Plattform mit umfangreichen Peripheriefunktionen benötigen.
Leistungsstarke Architektur für anspruchsvolle Anwendungen

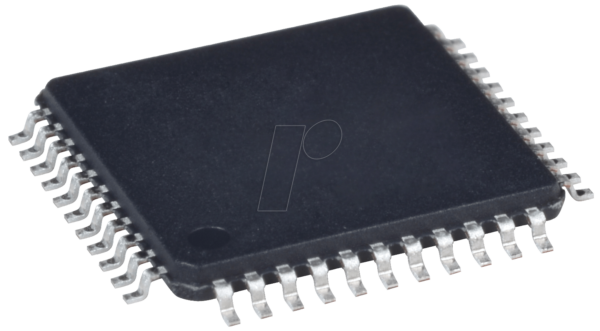

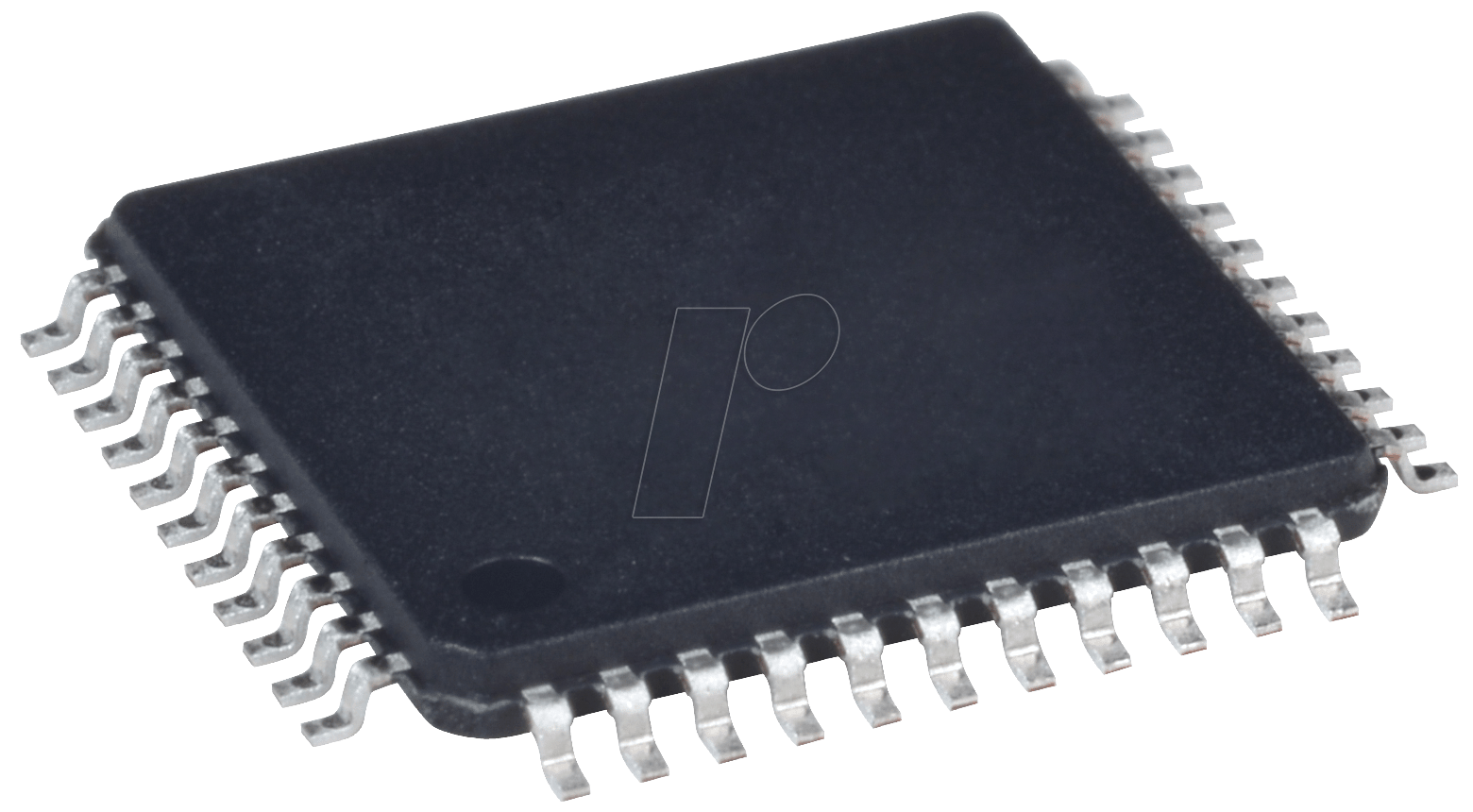

Der 8-Bit-PICmicro Mikrocontroller PIC 18LF45K50-PT aus dem Hause Microchip Technology repräsentiert eine herausragende Wahl für Entwicklungen, die Präzision, Geschwindigkeit und Flexibilität erfordern. Mit seinem leistungsfähigen 48 MHz Kern, der auf der bewährten PIC18-Architektur basiert, bietet er die nötige Rechenleistung für komplexe Algorithmen und Echtzeit-Anforderungen. Die integrierte 32 KB Flash-Speicherkapazität ermöglicht die Speicherung umfangreicher Firmware, während die TQFP-44 Gehäusevariante eine einfache Integration in bestehende Leiterplattendesigns gewährleistet.
Warum der PIC 18LF45K50-PT Standardlösungen übertrifft
Im Vergleich zu einfachen 8-Bit-Mikrocontrollern ohne erweiterte Peripherie oder geringere Taktraten, glänzt der PIC 18LF45K50-PT durch sein ausgewogenes Verhältnis von Leistung, Energieeffizienz und integrierten Funktionen. Seine fortschrittlichen Peripheriemodule, darunter multiple Timer, PWM-Module, analoge Komparatoren und eine USB 2.0 Schnittstelle, reduzieren den Bedarf an externen Komponenten signifikant. Dies führt zu kleineren Platine-Designs, reduzierten Stücklistenkosten und einer gesteigerten Systemzuverlässigkeit – entscheidende Vorteile in kosten- und platzsensiblen Projekten.
Hauptvorteile des PIC 18LF45K50-PT im Überblick
- Hohe Verarbeitungsgeschwindigkeit: Mit einer maximalen Taktfrequenz von 48 MHz bewältigt der Mikrocontroller auch rechenintensive Aufgaben effizient und ermöglicht schnelle Reaktionszeiten in Echtzeit-Systemen.
- Umfangreicher Flash-Speicher: 32 KB Flash-Speicher bieten ausreichend Platz für komplexe Firmware, inklusive Protokoll-Stacks und Anwendungslogik, ohne Kompromisse bei der Funktionalität eingehen zu müssen.
- Integrierte USB 2.0 Schnittstelle: Ermöglicht eine direkte Anbindung an PCs oder andere USB-fähige Geräte, was die Datenübertragung und die Integration in USB-basierte Systeme vereinfacht.
- Vielseitige Peripheriemodule: Eine breite Palette an Timern, PWM-Modulen, ADC-Wandlern und Kommunikationsschnittstellen (z.B. SPI, I2C, UART) erlaubt die Ansteuerung und Erfassung unterschiedlichster Signale.
- Energieeffizienz: Der PIC 18LF45K50-PT ist für seinen geringen Stromverbrauch bekannt, was ihn ideal für batteriebetriebene Anwendungen und energiebewusste Designs macht.
- Robuste PIC18-Architektur: Bietet eine ausgereifte und gut dokumentierte Plattform, die eine einfache Entwicklung und Portierung von Code ermöglicht.
- Kompaktes TQFP-44 Gehäuse: Standardisiertes und weit verbreitetes Gehäuse erleichtert die mechanische Integration und Bestückung auf Leiterplatten.
Technische Spezifikationen des PIC 18LF45K50-PT
| Merkmal | Spezifikation |
|---|---|
| Mikrocontroller-Familie | PIC18 |
| Architektur | 8-Bit |
| Maximale Taktfrequenz | 48 MHz |
| Flash-Speicher | 32 KB |
| RAM | 1.5 KB |
| EEPROM | 256 Bytes |
| Betriebsspannung | 1.8V bis 5.5V |
| Temperaturbereich | -40°C bis +85°C |
| Gehäuse | TQFP-44 |
| Anzahl I/O-Pins | 36 |
| USB-Schnittstelle | USB 2.0 Full-Speed Device |
| AD-Wandler (ADC) | 10-Bit, bis zu 13 Kanäle |
| Timer | 2x 8-Bit, 1x 16-Bit, 1x 16-Bit mit externem Input Capture |
| PWM-Module | Bis zu 5 PWM-Ausgänge |
| Kommunikationsschnittstellen | 1x UART, 1x SPI, 1x I2C |
Anwendungsgebiete und Einsatzmöglichkeiten
Der PIC 18LF45K50-PT eignet sich hervorragend für eine Vielzahl von Embedded-Systemen, bei denen ein gutes Gleichgewicht zwischen Leistung, Funktionalität und Kosten entscheidend ist. Dazu gehören:
- Industrielle Steuerungen: Überwachung und Steuerung von Maschinen, Sensoren und Aktoren in Produktionsumgebungen.
- Medizintechnik: Kleinere medizinische Geräte, Patientenüberwachungssysteme und Diagnostikwerkzeuge.
- Consumer-Elektronik: Haushaltsgeräte, Fernbedienungen, Audio-/Videogeräte und Smart-Home-Anwendungen.
- Automobilindustrie: Steuergeräte für kleinere Funktionen, Infotainment-Systeme und Innenraumbeleuchtung.
- Datenerfassungssysteme: Erfassung und Vorverarbeitung von Sensordaten für weitere Analysen.
- USB-basierte Geräte: Entwicklung von Peripheriegeräten, die eine einfache und standardisierte Verbindung zu PCs oder anderen Hosts erfordern.
Die flexible Konfigurierbarkeit der Peripheriemodule, kombiniert mit der Leistungsfähigkeit des Prozessorkerns, ermöglicht eine maßgeschneiderte Anpassung an spezifische Projektanforderungen. Die Möglichkeit, Low-Power-Modi zu nutzen, erweitert die Anwendbarkeit zusätzlich auf batteriebetriebene und mobile Geräte.
Technische Tiefe: USB-Integration und Peripherie-Architektur
Die integrierte USB 2.0 Full-Speed Device Schnittstelle ist ein herausragendes Merkmal des PIC 18LF45K50-PT. Sie ermöglicht die einfache Implementierung von USB-HID (Human Interface Device), CDC (Communication Device Class) oder benutzerdefinierten USB-Klassen. Dies vereinfacht die Entwicklung von Geräten, die direkt mit PCs kommunizieren müssen, ohne dass ein separater USB-Controller benötigt wird. Die robuste und gut dokumentierte USB-Implementierung von Microchip erleichtert die Portierung von USB-Stacks und reduziert den Entwicklungsaufwand erheblich.
Die Peripherie-Architektur des Mikrocontrollers ist auf maximale Effizienz und Flexibilität ausgelegt. Die anpassbare Interrupt-Logik ermöglicht es, auf Ereignisse präzise zu reagieren, während die PWM-Module mit hoher Auflösung zur präzisen Steuerung von Motoren, LED-Dimmern oder anderen Leistungselementen eingesetzt werden können. Die 10-Bit-AD-Wandler bieten eine gute Auflösung für die Erfassung analoger Signale, und die Unterstützung von bis zu 13 Kanälen erlaubt die gleichzeitige Überwachung mehrerer Sensoren.
Softwareentwicklung und Tools
Die Entwicklung mit dem PIC 18LF45K50-PT wird durch Microchips umfangreiche Entwicklungsplattform unterstützt. Die MPLAB X IDE bietet eine integrierte Entwicklungsumgebung für C/C++ und Assembler. Zusammen mit dem XC8 C-Compiler, der für die PIC18-Familie optimiert ist, und den Debugging-Tools wie PICkit und ICD wird ein effizienter Entwicklungsprozess gewährleistet. Die Verfügbarkeit von Libraries und Beispielcodes für die verschiedenen Peripheriefunktionen beschleunigt die Implementierung neuer Projekte.
FAQ – Häufig gestellte Fragen zu PIC 18LF45K50-PT – 8-Bit-PICmicro Mikrocontroller, 32 KB, 48 MHz, TQFP-44
Welche Art von Projekten ist dieser Mikrocontroller am besten geeignet?
Der PIC 18LF45K50-PT eignet sich hervorragend für eine breite Palette von Projekten, die eine solide Rechenleistung, integrierte USB-Konnektivität und flexible Peripheriefunktionen erfordern. Dazu gehören industrielle Steuerungen, Medizintechnik, Consumer-Elektronik und datenerfassende Systeme, insbesondere wenn Energieeffizienz und eine reduzierte Stückliste wichtig sind.
Ist die USB 2.0 Schnittstelle für alle USB-Geräteklassen geeignet?
Ja, die USB 2.0 Full-Speed Device Schnittstelle des PIC 18LF45K50-PT ist vielseitig und unterstützt gängige USB-Geräteklassen wie HID (Human Interface Device) und CDC (Communication Device Class). Darüber hinaus ist die Implementierung von benutzerdefinierten USB-Protokollen möglich, was eine hohe Flexibilität für verschiedene Anwendungsfälle bietet.
Wie hoch ist der Stromverbrauch des PIC 18LF45K50-PT?
Der PIC 18LF45K50-PT ist bekannt für seine gute Energieeffizienz. Im aktiven Modus ist der Stromverbrauch typischerweise im Bereich von wenigen Milliampere, abhängig von der Taktfrequenz und der Aktivität der Peripherie. In den verschiedenen Low-Power-Schlafmodi kann der Verbrauch auf wenige Mikroampere reduziert werden, was ihn ideal für batteriebetriebene Anwendungen macht.
Welche Programmierwerkzeuge werden für diesen Mikrocontroller empfohlen?
Für die Entwicklung mit dem PIC 18LF45K50-PT werden die MPLAB X Integrated Development Environment (IDE) von Microchip sowie der XC8 C-Compiler empfohlen. Für das Debugging und die Programmierung sind Debugger wie PICkit oder ICD die gängigen Werkzeuge.
Kann ich externe Speicherbausteine mit diesem Mikrocontroller verwenden?
Ja, obwohl der Mikrocontroller über 32 KB Flash-Speicher verfügt, können bei Bedarf externe Speicherbausteine über die entsprechenden Schnittstellen (z.B. SPI) angebunden werden, um den Speicherumfang für sehr umfangreiche Anwendungen zu erweitern.
Wie sieht die Pin-Belegung des TQFP-44 Gehäuses aus und wo finde ich das Datenblatt?
Die detaillierte Pin-Belegung des TQFP-44 Gehäuses sowie alle weiteren technischen Spezifikationen finden Sie im offiziellen Datenblatt von Microchip für den PIC 18LF45K50-PT. Dieses ist auf der Webseite von Microchip Technology verfügbar.
Bietet der Mikrocontroller eine ausreichende Leistung für Echtzeit-Anwendungen?
Mit einer Taktfrequenz von 48 MHz und der optimierten PIC18-Architektur bietet der PIC 18LF45K50-PT eine sehr gute Leistung für eine Vielzahl von Echtzeit-Anwendungen. Komplexe Algorithmen und schnelle Reaktionszeiten sind mit diesem Mikrocontroller gut realisierbar, vorausgesetzt, die Firmware ist entsprechend optimiert.
