Leistungsstarker 8-Bit-PICmicro Mikrocontroller: PIC 18F46K20-IP für anspruchsvolle Embedded-Projekte
Sie suchen einen robusten und flexiblen Mikrocontroller für Ihre nächste Embedded-Anwendung? Der PIC 18F46K20-IP von Microchip bietet die ideale Kombination aus Rechenleistung, Speicher und Peripherie für Entwickler, die anspruchsvolle Steuerungsaufgaben, Datenverarbeitung oder Kommunikationsschnittstellen realisieren möchten. Insbesondere für Projekte, bei denen eine hohe Taktfrequenz und eine umfangreiche Konnektivität erforderlich sind, stellt dieser 8-Bit-PICmicro eine überlegene Wahl gegenüber einfacheren Mikrocontrollern dar.
Überlegene Leistung und Flexibilität des PIC 18F46K20-IP

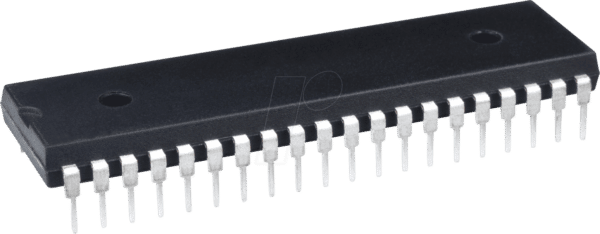

Der PIC 18F46K20-IP hebt sich durch seine herausragende Performance und seine vielseitigen Integrationsmöglichkeiten von Standardlösungen ab. Mit einer maximalen Taktfrequenz von 64 MHz bietet er eine signifikante Geschwindigkeitssteigerung für rechenintensive Aufgaben. Der großzügige Flash-Speicher von 64 KB ermöglicht die Implementierung komplexer Algorithmen und umfangreicher Datenspeicherungen. Die 8-Bit-Architektur ist dabei optimiert für eine effiziente Verarbeitung von Eingangssignalen und die Steuerung verschiedenster Aktoren. Die 40-Pin DIP-Bauform erleichtert zudem die Integration in Prototypen und Kleinserien.
Kernmerkmale für Entwickler und Ingenieure
Der PIC 18F46K20-IP ist speziell für Entwickler konzipiert, die maximale Kontrolle und Anpassungsfähigkeit benötigen. Seine Architektur und Peripheriefunktionen sind darauf ausgelegt, eine breite Palette von Anwendungen zu unterstützen:
- Hohe Verarbeitungsgeschwindigkeit: Mit 64 MHz Taktfrequenz können komplexe Berechnungen und Echtzeitanwendungen effizient durchgeführt werden. Dies ist entscheidend für präzise Regelungssysteme und schnelle Datenanalysen.
- Umfangreicher Speicher: 64 KB Flash-Speicher bieten ausreichend Platz für Applikationscode und Daten, was die Entwicklung komplexerer Programme ermöglicht, ohne Kompromisse bei der Funktionalität eingehen zu müssen.
- Erweiterte Konnektivität: Die Integration mehrerer Kommunikationsmodule wie UART, SPI und I²C erlaubt die nahtlose Anbindung an andere Geräte und Sensoren, was für vernetzte Systeme unerlässlich ist.
- Flexibel steuerbare Peripherie: Der Mikrocontroller verfügt über eine Vielzahl von Timern, Analog-Digital-Wandlern (ADCs) und Pulsweitenmodulations (PWM)-Ausgängen, die eine präzise Steuerung von Motoren, Beleuchtung und anderen Systemkomponenten ermöglichen.
- Robustheit und Zuverlässigkeit: Wie bei allen PIC-Mikrocontrollern von Microchip zeichnet sich auch der 18F46K20-IP durch eine hohe Betriebssicherheit und Langlebigkeit aus, selbst unter anspruchsvollen Umgebungsbedingungen.
- Leistungsoptimierte Architektur: Die 8-Bit-PICmicro®-Architektur kombiniert eine leistungsfähige Instruction-Set-Architektur (ISA) mit einer einfachen Programmierung und effizienten Leistung.
Umfassende Peripherie für vielfältige Anwendungen
Der PIC 18F46K20-IP glänzt durch seine integrierte Peripherie, die eine breite Palette von Anwendungsfällen abdeckt und die Notwendigkeit externer Komponenten reduziert. Dies spart Kosten und Platz in Ihrer Schaltung.
- Erweiterte Capture/Compare/PWM (CCP) Module: Bieten präzise Zeitmessung, Impulsgenerierung und PWM-Steuerung für anspruchsvolle Motorsteuerungen oder Signalverarbeitung.
- Mehrere Universal Synchronous/Asynchronous Receiver/Transmitter (USART) Module: Ermöglichen multiple serielle Kommunikationskanäle, ideal für die Vernetzung von Geräten oder die Anbindung an Host-Systeme.
- Serial Peripheral Interface (SPI) und Inter-Integrated Circuit (I²C) Bus Module: Unterstützen standardisierte serielle Kommunikationsprotokolle für die einfache Integration von Sensoren, Speicherchips und anderen Peripheriegeräten.
- 12-Kanal, 10-Bit Analog-Digital-Wandler (ADC): Ermöglicht die präzise Erfassung analoger Signale aus Sensoren und Messgeräten. Die hohe Auflösung von 10 Bit sorgt für genaue Messwerte.
- Zwei Compare-/Capture-/PWM-Module (CCP): Erweitern die Möglichkeiten für Timing- und Pulsgenerierungsaufgaben.
- Master Synchronous Serial Port (MSSP) Modul: Unterstützt sowohl SPI- als auch I²C-Kommunikation und reduziert die Anzahl der benötigten Pins und die Komplexität der Schaltung.
- Watchdog Timer (WDT) mit interner Kalibrierung: Sorgt für Systemstabilität durch automatischen Reset bei unerwarteten Programmabstürzen.
Produktspezifikationen im Detail
| Eigenschaft | Wert |
|---|---|
| Hersteller | Microchip Technology |
| Typ | 8-Bit PICmicro Mikrocontroller |
| Kern-Architektur | PIC |
| Taktfrequenz | Bis zu 64 MHz |
| Programmspeichergröße | 64 KB Flash |
| RAM-Größe | 3.6 KB |
| Betriebsspannung | 1.8V bis 3.6V |
| Temperaturbereich | -40°C bis +85°C |
| Gehäusetyp | DIP-40 (Dual In-line Package) |
| Anzahl I/O-Pins | 36 |
| ADC-Kanäle | 12 |
| ADC-Auflösung | 10-Bit |
| Peripherie | 2x USART, 1x SPI, 1x I²C, Timer, PWM, CCP |
| Betriebssystemkompatibilität | Nicht zutreffend (Hardware-basiert) |
| Anwendungsgebiete | Industrielle Steuerungen, Automobilanwendungen, Verbraucherelektronik, IoT-Geräte, Messtechnik |
Anwendungsbereiche und Einsatzmöglichkeiten
Der PIC 18F46K20-IP ist aufgrund seiner Vielseitigkeit und Leistungsfähigkeit in einer breiten Palette von Applikationen einsetzbar:
- Industrielle Automatisierung: Zur Steuerung von Maschinen, Überwachung von Prozessen und Datenlogging in Produktionsumgebungen.
- Embedded-Systeme für das Internet der Dinge (IoT): Als zentraler Controller für smarte Geräte, Sensoren und Gateways mit Konnektivitätsanforderungen.
- Verbraucherelektronik: In Haushaltsgeräten, Medizintechnik oder Unterhaltungselektronik, wo präzise Steuerung und effiziente Energieverwaltung gefragt sind.
- Kfz-Elektronik: Für Steuergeräte, Infotainmentsysteme oder Diagnosewerkzeuge im Automobilsektor.
- Robotik und Mechatronik: Zur präzisen Steuerung von Motoren, Servos und zur Sensorintegration in autonomen Systemen.
- Test- und Messgeräte: Als Kernkomponente für die Datenerfassung, Signalverarbeitung und Steuerung von Laborgeräten.
Entwicklungswerkzeuge und Unterstützung
Microchip bietet eine umfassende Auswahl an Entwicklungswerkzeugen, die den Designprozess mit dem PIC 18F46K20-IP erheblich vereinfachen. Dazu gehören:
- MPLAB® X Integrated Development Environment (IDE): Eine leistungsstarke und kostenlose Entwicklungsumgebung für die C- und Assembly-Programmierung.
- Compilierer: High-Level-C-Compiler (wie XC8) optimieren den Code für maximale Performance und minimale Speicherbelegung.
- Debugger und Programmierer: Tools wie PICkit™ und ICD (In-Circuit Debugger) ermöglichen die effiziente Fehlersuche und das Debugging direkt auf der Zielhardware.
- Application Libraries und Code Examples: Vorgefertigte Softwarebibliotheken und Anwendungsbeispiele beschleunigen die Entwicklungszeit und erleichtern die Implementierung spezifischer Funktionen.
Häufig gestellte Fragen zu PIC 18F46K20-IP – 8-Bit-PICmicro Mikrocontroller, 64 KB, 64 MHz, DIP-40
Was ist die maximale Taktfrequenz des PIC 18F46K20-IP?
Der PIC 18F46K20-IP kann mit einer maximalen Taktfrequenz von 64 MHz betrieben werden, was eine hohe Verarbeitungsgeschwindigkeit für anspruchsvolle Anwendungen ermöglicht.
Wie viel Programmspeicher steht für den Code zur Verfügung?
Der Mikrocontroller verfügt über 64 KB Flash-Speicher, der für die Speicherung des Applikationscodes verwendet wird. Dies ist ausreichend für komplexe Programme und umfangreiche Funktionalitäten.
Welche Kommunikationsschnittstellen sind integriert?
Der PIC 18F46K20-IP bietet mehrere gängige Kommunikationsschnittstellen, darunter bis zu zwei USART-Module für serielle Kommunikation, ein SPI-Modul und ein I²C-Modul für die Anbindung an externe Peripherie.
Ist der PIC 18F46K20-IP für den Einsatz in rauen Umgebungen geeignet?
Ja, der Mikrocontroller ist für einen erweiterten Temperaturbereich von -40°C bis +85°C spezifiziert und zeichnet sich durch eine hohe Zuverlässigkeit aus, was ihn für industrielle und anspruchsvolle Umgebungen prädestiniert.
Welche Art von Analog-Digital-Wandler ist integriert?
Der Mikrocontroller verfügt über einen 12-Kanal, 10-Bit Analog-Digital-Wandler (ADC). Dies ermöglicht die präzise Erfassung analoger Signale mit einer Auflösung von 10 Bit.
Unterstützt der Mikrocontroller Low-Power-Modi?
Obwohl der Fokus auf Leistung liegt, bieten PIC18F-Mikrocontroller in der Regel verschiedene Energiesparmodi. Die genauen Details und Konfigurationen sind im Datenblatt des Herstellers aufgeführt und ermöglichen eine Optimierung des Energieverbrauchs für batteriebetriebene Anwendungen.
Wie wird der PIC 18F46K20-IP programmiert?
Der Mikrocontroller wird typischerweise mit der C-Programmiersprache in der MPLAB® X IDE von Microchip entwickelt. Die Programmierung erfolgt über spezielle Programmer/Debugger-Hardware wie PICkit™ oder ICD.
