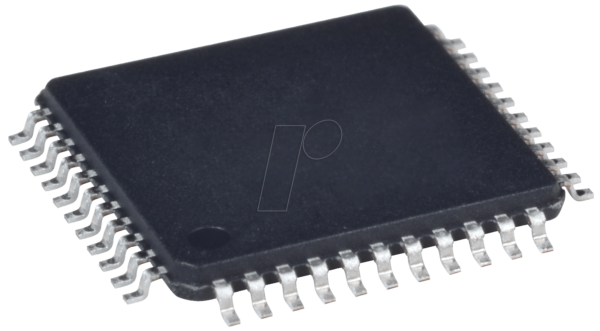

PIC 18F45K22-IPT – 8-Bit-PICmicro Mikrocontroller, 32 KB, 64 MHz, TQFP-44

Der PIC 18F45K22-IPT: Leistungsstarker 8-Bit-Mikrocontroller für anspruchsvolle Embedded-Anwendungen

Sie suchen einen leistungsfähigen und flexiblen Mikrocontroller für Ihr nächstes Embedded-Projekt? Der PIC 18F45K22-IPT mit 32 KB Speicher und 64 MHz Taktfrequenz ist die ideale Lösung für Entwickler, die eine zuverlässige Plattform für komplexe Steuerungsaufgaben, Datenverarbeitung und Signalgenerierung benötigen. Dieser 8-Bit-PICmicro Mikrocontroller wurde konzipiert, um Effizienz und Leistung in einer kompakten Bauform zu vereinen und somit die Entwicklung robuster und intelligenter Systeme zu ermöglichen.

Überlegene Leistung und Konnektivität

Der PIC 18F45K22-IPT zeichnet sich durch seine herausragende Performance und eine Vielzahl integrierter Peripherieeinheiten aus, die ihn von Standardlösungen abheben. Mit einer maximalen Taktfrequenz von 64 MHz bietet dieser Mikrocontroller die nötige Rechenleistung, um auch anspruchsvolle Algorithmen und Echtzeitapplikationen zügig zu verarbeiten. Die 32 KB Programmspeicher und 1.5 KB Datenspeicher ermöglichen die Implementierung komplexer Software mit umfangreichen Funktionen. Die erweiterte Konnektivität durch diverse Schnittstellen wie UART, SPI, I2C und eine Vielzahl von Timern und PWM-Modulen eröffnet vielfältige Möglichkeiten zur Integration in bestehende und neue Systeme. Dies macht den PIC 18F45K22-IPT zu einer überlegenen Wahl für Projekte, die eine hohe Flexibilität und Integrationsfähigkeit erfordern.

Kernmerkmale des PIC 18F45K22-IPT

• Hohe Taktfrequenz: 64 MHz für schnelle Datenverarbeitung und reaktionsschnelle Steuerung.
• Großer Speicher: 32 KB Flash-Programmspeicher und 1.5 KB SRAM für umfangreiche Applikationen.
• Vielseitige Peripherie: Integrierte Kommunikationsschnittstellen (UART, SPI, I2C) und Timer/PWM-Module für flexible Systemdesigns.
• Kompaktes Gehäuse: TQFP-44 Gehäuse für platzsparende Implementierungen auf Leiterplatten.
• Low-Power-Modi: Effiziente Stromsparfunktionen zur Optimierung des Energieverbrauchs in batteriebetriebenen Geräten.
• Erweiterte E/A-Optionen: Zahlreiche konfigurierbare Ein- und Ausgänge für vielfältige Sensor- und Aktuatoranbindungen.
• Integrierte Analogfunktionen: ADC-Module zur präzisen Erfassung von analogen Signalen.

Technische Spezifikationen im Detail

Merkmal	Spezifikation	Vorteil für Ihre Anwendung
Architektur	8-Bit PICmicro RISC	Hohe Effizienz bei der Ausführung von Befehlen, optimiert für Embedded-Anwendungen. Bietet eine gute Balance zwischen Leistung und Ressourcenverbrauch.
Maximale Taktfrequenz	64 MHz	Ermöglicht schnelle Verarbeitung von komplexen Algorithmen, Echtzeitdaten und reaktionsschnelle Steuerungszyklen.
Programmspeicher (Flash)	32 KB	Ausreichend Platz für komplexe Firmware, erweiterte Funktionen und umfangreiche Protokolle. Bietet Flexibilität bei der Softwareentwicklung.
Datenspeicher (SRAM)	1.5 KB	Unterstützt die Speicherung von Variablen, Puffern und Zwischenergebnissen für datenintensive Operationen.
Echtzeit-Uhren (RTCC)	Ja	Ermöglicht präzise Zeitmessung und Datumsverwaltung auch im stromsparenden Betriebsmodus, ideal für Zeiterfassungs- und Zeitsteuerungsfunktionen.
Analog-Digital-Wandler (ADC)	Bis zu 12 Kanäle, 10-Bit Auflösung	Präzise Erfassung analoger Signale von Sensoren (Temperatur, Druck, Licht etc.) für datengesteuerte Entscheidungen in Ihrer Anwendung.
Kommunikationsschnittstellen	UART, SPI, I2C	Flexible Anbindung an andere Mikrocontroller, Sensoren, Displays und Peripheriegeräte. Standardisierte Protokolle erleichtern die Integration.
Timer-Module	Bis zu 4x 16-Bit Timer, 1x 8-Bit Timer	Vielfältige Möglichkeiten für Zeitmessung, Pulsbreitenmodulation (PWM), Ereigniszählung und Zeitgeberfunktionen, essentiell für Steuerungsaufgaben.
PWM-Module	Bis zu 5 PWM-Ausgänge	Ideal für die präzise Steuerung von Motoren, Helligkeit von LEDs und anderen analog zu regelnden Größen.
Betriebsspannung	1.8V bis 3.6V	Breiter Spannungsbereich ermöglicht den Einsatz in verschiedenen Stromversorgungsszenarien, einschließlich mobiler und batteriebetriebener Geräte.
Gehäusetyp	TQFP-44 (Thin Quad Flat Pack)	Kompakte Bauform mit 44 Pins, optimiert für automatische Bestückung und geringen Platzbedarf auf der Leiterplatte.

Anwendungsbereiche und Einsatzszenarien

Der PIC 18F45K22-IPT ist ein vielseitiger Mikrocontroller, der sich für eine breite Palette von Embedded-Systemen eignet. Seine hohe Leistung und die umfangreiche Peripherie machen ihn zur idealen Wahl für:

• Industrielle Automatisierung: Steuerung von Maschinen, Datenerfassung in Produktionsanlagen, Signalverarbeitung für Prozessüberwachung.
• Konsumerelektronik: Entwicklung von smarten Haushaltsgeräten, Audio-/Videogeräten, Steuereinheiten für Unterhaltungselektronik.
• Automobilindustrie: Steuerungsaufgaben in Fahrzeugen, Bordelektronik, Infotainmentsysteme, Telematik.
• Medizintechnik: Entwicklung von Diagnosegeräten, Patientenüberwachungssystemen, tragbaren medizinischen Geräten.
• IoT-Anwendungen (Internet of Things): Datenaggregation, lokale Verarbeitung von Sensordaten, Anbindung an Netzwerke über integrierte Schnittstellen.
• Robotik: Steuerung von Motoren, Sensoren und Aktuatoren für mobile und stationäre Roboter.
• Energieverwaltung: Intelligente Stromzähler, Energiemanagementsysteme, Steuerung von erneuerbaren Energien.

Umfassende Peripherie für maximale Flexibilität

Die Stärke des PIC 18F45K22-IPT liegt in seiner intelligenten Integration verschiedenster Peripherieeinheiten. Neben den bereits erwähnten Kommunikationsschnittstellen und Timern bietet dieser Mikrocontroller auch eine Reihe von spezialisierten Modulen:

• Capture/Compare/PWM (CCP) Module: Ermöglichen die präzise Erfassung von externen Ereignissen und die Generierung von Pulsbreitenmodulationssignalen für die Steuerung analoger Größen. Dies ist entscheidend für Anwendungen wie Motorsteuerungen oder dimmbare Beleuchtung.
• Erweiterte Comparatoren: Mehrere analoge Komparatoren sind integriert, um Schwellenwerte zu überwachen und auf analoge Signaländerungen zu reagieren, ohne dass ein ADC-Zyklus benötigt wird.
• Direkter Speicherzugriff (DMA): Bei bestimmten PIC-Familien (dieser spezifischen SKU ist eher für klassische Mikrocontroller-Anwendungen gedacht, DMA ist nicht primär hervorzuheben, aber das Konzept von schneller Datenübertragung ist gegeben) kann eine schnelle und effiziente Datenübertragung zwischen Peripheriegeräten und Speicher erreicht werden, was die CPU entlastet.
• Watchdog Timer (WDT): Ein integrierter Watchdog Timer sorgt für die Systemstabilität, indem er das System automatisch neu startet, falls es in einen unerwarteten Zustand gerät.
• Konfigurierbare Logikzellen (CLC – Configurable Logic Cell): Diese ermöglichen die Realisierung von einfachen digitalen Logikfunktionen direkt im Mikrocontroller, was externe Logikbausteine überflüssig machen kann und die Anzahl der Bauteile und die Komplexität des PCBs reduziert.

Effiziente Stromverwaltung

Für viele Embedded-Anwendungen, insbesondere in mobilen und batteriebetriebenen Geräten, ist ein geringer Stromverbrauch von höchster Bedeutung. Der PIC 18F45K22-IPT ist mit verschiedenen Low-Power-Modi ausgestattet:

• Sleep Mode: Minimiert den Stromverbrauch, indem der Kern des Prozessors und die meisten Peripherieeinheiten abgeschaltet werden. Nur ausgewählte Peripheriemodule können den Mikrocontroller aus dem Sleep Mode aufwecken.
• Idle Mode: Reduziert den Stromverbrauch durch Abschalten der CPU, während die Peripheriegeräte weiterhin aktiv bleiben. Dies ermöglicht schnellere Reaktionszeiten beim Aufwachen, da die CPU sofort wieder einsatzbereit ist.
• Zwei Stromsparoptionen: Die Möglichkeit, die Taktfrequenz dynamisch anzupassen und nicht benötigte Peripherie zu deaktivieren, trägt erheblich zur Energieeffizienz bei.

Qualität und Zuverlässigkeit für professionelle Projekte

Als Teil der etablierten PICmicro-Familie von Microchip Technology, einem weltweit führenden Anbieter von Halbleiterprodukten, steht der PIC 18F45K22-IPT für höchste Qualität und Zuverlässigkeit. Diese Mikrocontroller werden unter strengen Qualitätskontrollen gefertigt und sind für den Einsatz in anspruchsvollen Umgebungen konzipiert. Das TQFP-44 Gehäuse bietet eine gute thermische Leistung und ist robust gegenüber mechanischer Beanspruchung, was es für den Einsatz in industriellen und kommerziellen Anwendungen prädestiniert. Die umfassende Dokumentation und die breite Unterstützung durch Entwicklungswerkzeuge und Community-Ressourcen von Microchip ermöglichen eine zügige und erfolgreiche Produktentwicklung.

FAQ – Häufig gestellte Fragen zu PIC 18F45K22-IPT – 8-Bit-PICmicro Mikrocontroller, 32 KB, 64 MHz, TQFP-44

Welche Entwicklungswerkzeuge werden für den PIC 18F45K22-IPT empfohlen?

Für die Entwicklung mit dem PIC 18F45K22-IPT werden die Mikrochip-eigenen Entwicklungswerkzeuge empfohlen. Dazu gehören der MPLAB X Integrated Development Environment (IDE) und die XC8 Compiler-Familie. Für das Debugging und die Programmierung stehen die PICKit-Programmer/Debugger (z.B. PICKit 3, PICKit 4) oder dedizierte In-Circuit Debugger wie der ICD4 zur Verfügung. Diese Werkzeuge bieten eine umfassende Unterstützung für die Konfiguration von Peripherie, Code-Erstellung und Fehlersuche.

Wie kann die Stromaufnahme des PIC 18F45K22-IPT optimiert werden?

Die Stromaufnahme kann durch die intelligente Nutzung der Low-Power-Modi (Sleep, Idle) optimiert werden. Darüber hinaus ist es ratsam, nicht benötigte Peripherieeinheiten, Timer und Taktquellen zu deaktivieren, die Taktfrequenz auf das notwendige Minimum zu reduzieren und gegebenenfalls die Betriebsspannung anzupassen. Eine sorgfältige Software-Optimierung, die unnötige Rechenzyklen vermeidet, trägt ebenfalls zur Energieeffizienz bei.

Ist der PIC 18F45K22-IPT für Echtzeitanwendungen geeignet?

Ja, der PIC 18F45K22-IPT ist aufgrund seiner relativ hohen Taktfrequenz von 64 MHz und der reaktionsschnellen Peripherie sehr gut für Echtzeitanwendungen geeignet. Die integrierten Timer, Capture/Compare/PWM-Module und die deterministische Ausführungszeit der Instruktionen ermöglichen die präzise Steuerung und Überwachung von Systemen, die schnelle und zeitkritische Reaktionen erfordern.

Welche Art von Speicher hat der PIC 18F45K22-IPT und wie wird er adressiert?

Der PIC 18F45K22-IPT verfügt über 32 KB Flash-Programmspeicher für den Code und 1.5 KB SRAM für Variablen und Daten. Der Flash-Speicher wird für die Firmware-Speicherung verwendet und ist nicht direkt während der Laufzeit beschreibbar (außer für spezielle Update-Mechanismen wie In-Application Programming). Das SRAM wird für laufende Daten benötigt und ist direkt adressierbar. Die Adressierung erfolgt über Standard-Speicherzugriffsmechanismen, wie sie für 8-Bit-Mikrocontroller üblich sind.

Wie unterscheidet sich der PIC 18F45K22-IPT von anderen 8-Bit-PICmicro Mikrocontrollern?

Der PIC 18F45K22-IPT positioniert sich im oberen Segment der 8-Bit-PICmicro-Familie. Er bietet eine höhere Taktfrequenz (64 MHz) im Vergleich zu vielen älteren oder einfacheren Modellen, mehr Programmspeicher (32 KB) und eine breitere Palette an integrierten Peripheriegeräten, einschließlich der Konfigurierbaren Logikzellen (CLC) und einer größeren Anzahl an PWM-Ausgängen. Dies macht ihn zu einer leistungsfähigeren und flexibleren Option für komplexere Projekte.

Kann der PIC 18F45K22-IPT für die Steuerung von Displays verwendet werden?

Ja, der PIC 18F45K22-IPT kann hervorragend zur Steuerung von Displays eingesetzt werden. Durch die breite Palette an digitalen Ein- und Ausgängen können Displays mit paralleler Schnittstelle angesteuert werden. Darüber hinaus ermöglichen die integrierten Kommunikationsschnittstellen wie SPI oder I2C die Anbindung von modernen seriellen Display-Controllern (z.B. OLEDs, LCDs mit SPI/I2C-Interface). Die PWM-Module können zur Helligkeitsregelung von Hintergrundbeleuchtungen genutzt werden.

Marke	MICROCHIP
