PIC 18F44K20-IP – Ihr leistungsstarker 8-Bit PICmicro Mikrocontroller für anspruchsvolle Projekte
Sie suchen nach einer zuverlässigen und leistungsstarken Steuereinheit für Ihre elektronischen Projekte, die sowohl in industriellen Anwendungen als auch in anspruchsvollen Hobby-Setups überzeugt? Der PIC 18F44K20-IP bietet mit seiner 8-Bit Architektur, 16 KB Speicher und einer Taktfrequenz von 64 MHz die ideale Kombination aus Geschwindigkeit, Speicherkapazität und Flexibilität, um komplexe Steuerungsaufgaben effizient zu bewältigen. Ideal für Entwickler, Ingenieure und Maker, die eine robuste und vielseitige Plattform für innovative Lösungen benötigen.
Überlegene Leistung und Flexibilität: Das PIC 18F44K20-IP im Detail
Der PIC 18F44K20-IP von Microchip Technology zeichnet sich durch seine hohe Performance und eine breite Palette an integrierten Peripheriegeräten aus. Diese Eigenschaften positionieren ihn klar über vielen generischen Mikrocontroller-Lösungen, die oft Kompromisse bei Geschwindigkeit, Speicher oder Funktionalität eingehen. Die 64 MHz Taktfrequenz ermöglicht eine schnelle Verarbeitung von Befehlen und Daten, was für Echtzeit-Anwendungen und datenintensive Prozesse unerlässlich ist. Mit 16 KB Flash-Speicher für das Programm und dediziertem RAM steht ausreichend Kapazität für komplexe Algorithmen und Datenpuffer zur Verfügung. Die 8-Bit Architektur ist seit Jahrzehnten ein bewährter Standard, der eine breite Software-Unterstützung und eine gute Balance zwischen Leistung und Energieeffizienz bietet.
Kernvorteile des PIC 18F44K20-IP
- Hohe Verarbeitungsgeschwindigkeit: Die 64 MHz Taktfrequenz ermöglicht schnelle Reaktionszeiten und effiziente Datenverarbeitung, ideal für zeitkritische Anwendungen.
- Ausreichender Programmspeicher: 16 KB Flash-Speicher bieten genügend Platz für komplexe Firmware und Applikationen.
- Integrierte Peripherie: Umfassende Peripherie-Module wie ADC (Analog-Digital-Wandler), PWM (Pulsweitenmodulation), UART, SPI und I²C reduzieren die Notwendigkeit externer Komponenten und vereinfachen das Schaltungsdesign.
- Energieeffizienz: Spezielle Low-Power-Modi ermöglichen einen optimierten Energieverbrauch, was ihn für batteriebetriebene Anwendungen prädestiniert.
- Robuste 8-Bit Architektur: Eine etablierte und gut dokumentierte Plattform, die eine breite Entwicklergemeinschaft und umfangreiche Ressourcen bietet.
- DIP-40 Gehäuse: Das DIP-40 Gehäuse (Dual In-line Package) mit 40 Pins erleichtert die Bestückung auf Prototypenplatinen und Standard-PCBs, was ihn besonders für Entwicklungs- und Kleinserienfertigung attraktiv macht.
Technische Spezifikationen und Einsatzmöglichkeiten
Der PIC 18F44K20-IP ist ein leistungsfähiger Mikrocontroller, der in einer Vielzahl von Anwendungsbereichen eingesetzt werden kann. Seine Vielseitigkeit ergibt sich aus der Kombination von leistungsstarker CPU, großzügigem Speicher und einer umfangreichen Auswahl an integrierten Peripheriefunktionen.
Prozessorarchitektur und Speicher
Die 8-Bit PICmicro Architektur von Microchip ist bekannt für ihre Effizienz und ihre breite Anwendbarkeit. Mit einer maximalen Taktfrequenz von 64 MHz bietet der PIC 18F44K20-IP eine hohe Rechenleistung für die Bewältigung komplexer Aufgaben.
Integrierte Peripherie-Module
Die Stärke des PIC 18F44K20-IP liegt in seiner integrierten Peripherie. Diese Module sind entscheidend für die Funktionalität und die reduzierte Komplexität von Schaltungslösungen:
- Analog-Digital-Wandler (ADC): Ermöglicht die Erfassung analoger Signale, wie sie von Sensoren erzeugt werden. Der PIC 18F44K20-IP verfügt über einen 10-Bit ADC, der eine präzise Umwandlung ermöglicht.
- Pulsweitenmodulation (PWM): Unerlässlich für die Steuerung von Motoren, die Helligkeit von LEDs oder die Erzeugung von analogen Signalen aus digitalen Vorgaben.
- Serielle Kommunikationsschnittstellen (UART, SPI, I²C): Diese Protokolle sind fundamental für die Kommunikation mit anderen Mikrocontrollern, Sensoren, Displays und externen Speicherchips. Sie ermöglichen flexible Vernetzungslösungen.
- Timer/Counter: Bieten präzise Zeitmessung und Ereigniszählung, welche für Steuerung, Messung und Zeitgeber-Funktionen essentiell sind.
- Watchdog Timer: Ein wichtiges Sicherheitsmerkmal, das das System im Falle eines Software-Absturzes neu starten kann.
Speicherkonfiguration
Mit 16 KB Flash-Speicher für die Programmspeicherung und dediziertem RAM für Datenoperationen bietet der PIC 18F44K20-IP ausreichend Ressourcen für die meisten anspruchsvollen Embedded-Applikationen.
Gehäuse und Anschlussvielfalt

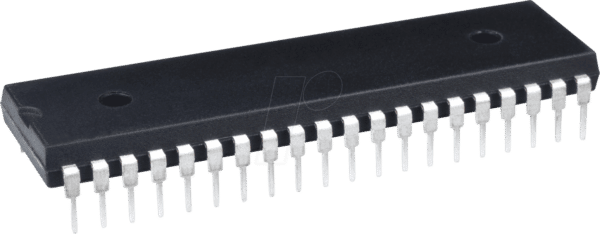

Das DIP-40 Gehäuse (Dual In-line Package) mit 40 Pins ist ein Standardformat in der Elektronikentwicklung. Es ermöglicht eine einfache Montage auf Breadboards, Prototypenplatinen und durch gesteckte Verbindungen oder Lötungen auf Standard-Leiterplatten. Dies erleichtert den schnellen Prototypenbau und die Implementierung in bestehende Systeme.
Anwendungsbeispiele des PIC 18F44K20-IP
- Industrielle Automatisierung: Steuerung von Maschinen, Prozessüberwachung, Datenerfassung in Fertigungsumgebungen.
- Konsumerelektronik: Entwicklung von Smart-Home-Geräten, Küchengeräten, Unterhaltungselektronik mit komplexen Steuerfunktionen.
- Automotive: Steuerungsmodule für Innenraumbeleuchtung, Fensterheber, oder einfache Infotainmentsysteme (unter Berücksichtigung der spezifischen Anforderungen für Automotive-Anwendungen).
- Mess- und Prüfgeräte: Aufbau von präzisen Messinstrumenten, Testgeräten und Datenerfassungssystemen.
- Robotik: Steuerung von Motoren, Sensoren und Kommunikationsmodulen in kleinen bis mittleren Robotikprojekten.
- Prototyping und Bildung: Ideal für Universitäten, technische Schulen und Maker, um die Grundlagen der Mikrocontroller-Programmierung und Elektronik zu erlernen und eigene Projekte zu realisieren.
Produkt Eigenschaften Tabelle
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Prozessor-Kern | PIC 18-Bit |
| Maximale Taktfrequenz | 64 MHz |
| Flash-Programmspeicher | 16 KB |
| RAM-Datenspeicher | Bis zu 1.536 Bytes (abhängig von Konfiguration) |
| EEPROM-Datenspeicher | 256 Bytes |
| Betriebsspannung | 1.8V bis 5.5V |
| Temperaturbereich | Industriell (-40°C bis +85°C) |
| Gehäusetyp | DIP-40 (Dual In-line Package, 40 Pins) |
| Integrierte Peripherie (Auswahl) | 10-Bit ADC, PWM, UART, SPI, I²C, Timer |
| Besondere Merkmale | Low-Power-Modi, Watchdog Timer, 3-Wire SPI, 2-Wire I²C |
FAQ – Häufig gestellte Fragen zu PIC 18F44K20-IP – 8-Bit-PICmicro Mikrocontroller, 16 KB, 64 MHz, DIP-40
Was sind die Hauptvorteile der Verwendung eines PIC 18F44K20-IP gegenüber einem Arduino-Board?
Der PIC 18F44K20-IP bietet eine höhere Leistung und Flexibilität in Bezug auf Taktfrequenz und integrierte Peripherie. Er ist direkt für die Integration in kundenspezifische Hardware konzipiert, was ihn für professionelle Entwicklungen und Kleinserien produktiver macht. Arduino-Boards bieten oft eine einfachere Einstiegshürde durch integrierte Entwicklungsumgebungen und eine breitere Palette an fertigen Bibliotheken, sind aber für spezifische, hochoptimierte Anwendungen oft weniger geeignet als ein dedizierter Mikrocontroller wie der PIC 18F44K20-IP.
Welche Programmierwerkzeuge werden für den PIC 18F44K20-IP benötigt?
Für die Programmierung des PIC 18F44K20-IP wird typischerweise die MPLAB X IDE von Microchip Technology verwendet. Diese integrierte Entwicklungsumgebung unterstützt die Programmiersprachen C und Assembler. Zum Brennen des Programms auf den Mikrocontroller benötigen Sie einen kompatiblen In-Circuit-Debugger/Programmer wie den PICkit 3, PICkit 4 oder einen PICKit-kompatiblen Programmer.
Ist der PIC 18F44K20-IP für Anfänger geeignet?
Der PIC 18F44K20-IP ist für Anfänger mit Vorkenntnissen in Elektronik und Programmierung geeignet, insbesondere wenn sie bereit sind, sich in die Microchip-Entwicklungsumgebung einzuarbeiten. Für absolute Einsteiger sind Plattformen wie Arduino oft zugänglicher. Dennoch bietet der PIC eine hervorragende Lernplattform für tiefgreifendere Kenntnisse in Embedded-Systemen.
Wie unterscheidet sich der Speicher (Flash, RAM, EEPROM) des PIC 18F44K20-IP von anderen Mikrocontrollern?
Der PIC 18F44K20-IP bietet 16 KB Flash-Speicher für den Programmtext, was für viele komplexe Anwendungen ausreichend ist. Der RAM ist mit bis zu 1.536 Bytes für die Speicherung von Variablen und Laufzeitdaten dimensioniert. Hinzu kommen 256 Bytes EEPROM für nicht-flüchtige Datenspeicherung. Diese Werte sind typisch für 8-Bit Mikrocontroller dieser Leistungsklasse und bieten eine gute Balance zwischen Funktionalität und Kosten.
Welche externen Komponenten werden üblicherweise mit dem PIC 18F44K20-IP benötigt?
Für den grundlegenden Betrieb sind typischerweise wenige externe Komponenten erforderlich: ein Quarz oder Keramikresonator für die Taktgenerierung, Entkopplungskondensatoren für die Stromversorgung und ein Reset-Schaltkreis. Je nach Anwendung können weitere Komponenten wie Sensoren, Aktoren, Displays oder Kommunikationsmodule hinzukommen, deren Anbindung durch die vielfältigen Peripherie-Module des PIC 18F44K20-IP vereinfacht wird.
Bietet der PIC 18F44K20-IP Low-Power-Modi für energieeffiziente Anwendungen?
Ja, der PIC 18F44K20-IP unterstützt verschiedene Low-Power-Modi, um den Energieverbrauch zu minimieren. Diese Modi ermöglichen es dem Mikrocontroller, in einen Ruhezustand zu wechseln und nur ausgewählte Peripherie-Module zu aktivieren, was ihn ideal für batteriebetriebene Geräte und energieeffiziente Systeme macht.
In welchen Branchen ist der PIC 18F44K20-IP besonders weit verbreitet?
Der PIC 18F44K20-IP findet breite Anwendung in der industriellen Automatisierung, im Bereich der Konsumgüterelektronik, in der Medizintechnik (für nicht-kritische Funktionen), in der Gebäudeautomatisierung und im Bildungsbereich. Seine Robustheit, Flexibilität und die gute Verfügbarkeit machen ihn zu einer bevorzugten Wahl für viele etablierte und aufstrebende Technologieunternehmen.
