Der PIC 18F2585-I/SO: Ihr Leistungskern für komplexe Steuerungsaufgaben
Für Entwickler und Ingenieure, die anspruchsvolle Embedded-Systeme realisieren, bietet der PIC 18F2585-I/SO von Microchip die ideale Kombination aus Leistungsfähigkeit und Flexibilität. Dieses 8-Bit-PICmicro Mikrocontroller-Familienmitglied mit seinen 48 KB Flash-Speicher und einer Taktfrequenz von 40 MHz ist speziell dafür konzipiert, komplexe logische Abläufe, Datenverarbeitung und effiziente Schnittstellenkommunikation in kompakten und kosteneffizienten Designs zu meistern. Er ist die überlegene Wahl für Projekte, bei denen präzise Kontrolle, hohe Verarbeitungsgeschwindigkeit und Zuverlässigkeit im Vordergrund stehen, und übertrifft Standardlösungen durch seine integrierten Peripherien und seine robuste Architektur.
Leistungsstarke Prozessorarchitektur für anspruchsvolle Anwendungen
Der PIC 18F2585-I/SO basiert auf der bewährten PIC18-Architektur von Microchip, die für ihre Leistung und Effizienz bekannt ist. Mit einer maximalen Taktfrequenz von 40 MHz bietet dieser Mikrocontroller eine schnelle Ausführungsgeschwindigkeit für Instruktionen, was ihn für zeitkritische Anwendungen prädestiniert. Die erweiterte Befehlssatzarchitektur mit 16-Bit-Instruktionen, die in nur einem Taktzyklus ausgeführt werden können, maximiert den Durchsatz und reduziert die Programmlänge. Dies ermöglicht eine effizientere Nutzung des 48 KB großen internen Flash-Speichers, der ausreichend Platz für komplexe Firmware und Algorithmen bietet.
Umfangreiche On-Chip-Peripherie für vielseitige Einsatzmöglichkeiten
Die Stärke des PIC 18F2585-I/SO liegt in seiner reichhaltigen Ausstattung an integrierten Peripheriemodulen, die eine Vielzahl von Funktionen ohne zusätzliche externe Komponenten ermöglichen. Dies reduziert die Stücklistenkosten und den Platzbedarf auf der Leiterplatte erheblich. Zu den herausragenden Merkmalen gehören:
- CAN-Modul (Controller Area Network): Mit der integrierten CAN 2.0B-Schnittstelle ist der PIC 18F2585-I/SO ideal für robuste Kommunikationsnetzwerke in industriellen Automatisierungssystemen, Fahrzeuganwendungen und Gebäudeautomatisierung. Dieses Modul ermöglicht eine zuverlässige und fehlererkennende Datenübertragung auch in störungsreichen Umgebungen.
- Erweiterte PWM-Module: Mehrere PWM (Pulse Width Modulation)-Module erlauben die präzise Steuerung von Motoren, die Regelung von Leistungselektronik oder die Erzeugung analoger Signale. Die flexible Konfigurierbarkeit der PWM-Register gewährleistet eine feingranulare Steuerung.
- Timer und Zähler: Eine Vielzahl von Timern und Zählern, darunter zwei 16-Bit-Timer und ein 8-Bit-Timer, bieten flexible Zeitmessungs- und Zählfunktionen für unterschiedlichste Aufgaben, von der Protokollimplementierung bis zur Event-Synchronisation.
- ADC (Analog-Digital-Wandler): Der integrierte 10-Bit-ADC mit mehreren Kanälen ermöglicht die Erfassung analoger Messwerte von Sensoren für Temperatur, Druck, Licht und mehr. Die hohe Auflösung sorgt für präzise Datenerfassung.
- Serielle Kommunikationsschnittstellen: Neben CAN verfügt der PIC 18F2585-I/SO über EUSART (Enhanced Universal Synchronous/Asynchronous Receiver/Transmitter) für serielle Kommunikation (UART/SPI) und I2C (Inter-Integrated Circuit)-Master/Slave-Schnittstelle, was eine nahtlose Integration in bestehende Systeme und die Kommunikation mit anderen ICs ermöglicht.
Speicher und Datenmanagement für komplexe Projekte
Mit 48 KB an programmierbarem Flash-Speicher bietet der PIC 18F2585-I/SO reichlich Platz für die Firmware, die für anspruchsvolle Steuerungsalgorithmen und datenintensive Anwendungen erforderlich ist. Darüber hinaus verfügt er über 1.5 KB an RAM (Random Access Memory) für Variablen und Zwischenergebnisse sowie 1 KB an EEPROM (Electrically Erasable Programmable Read-Only Memory) zur persistenten Speicherung von Konfigurationsdaten, Kalibrierungswerten oder Betriebsstatistiken, selbst wenn die Stromversorgung unterbrochen ist. Diese Speicherhierarchie gewährleistet eine effiziente Handhabung von Datenströmen und die Beibehaltung kritischer Informationen.
Robuste Gehäuse und Zuverlässigkeit für professionelle Anwendungen

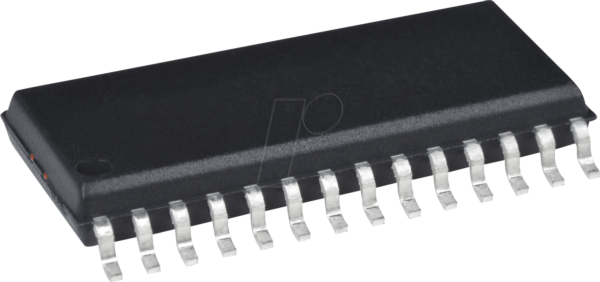

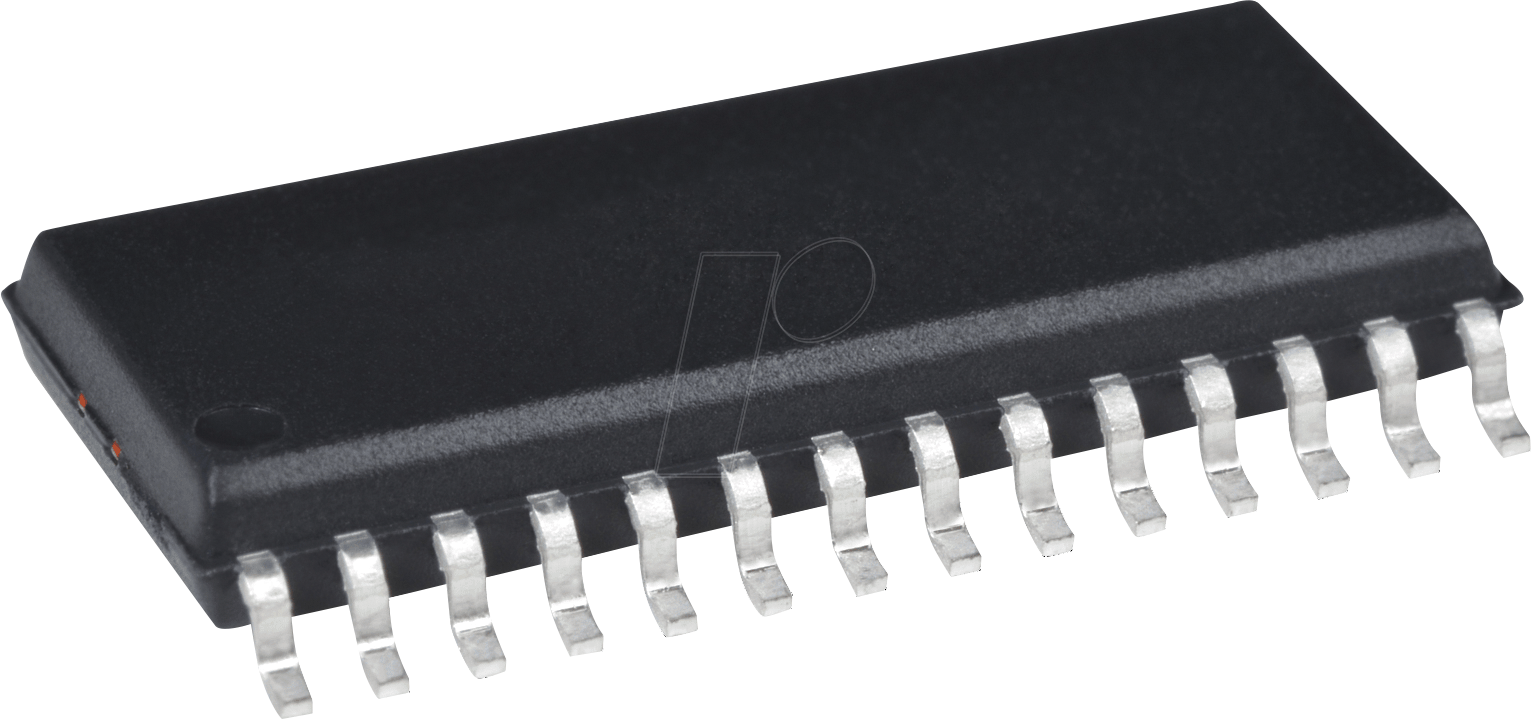

Der PIC 18F2585-I/SO wird im SO-28 (Small Outline Package) Gehäuse geliefert, einer weit verbreiteten und standardisierten Gehäuseform, die eine einfache Integration in automatische Bestückungsprozesse ermöglicht. Die Pin-Konfiguration ist auf eine breite Palette von Anwendungen zugeschnitten und bietet direkten Zugriff auf die wichtigsten Peripheriefunktionen. Microchip ist bekannt für die hohe Zuverlässigkeit seiner PIC-Mikrocontroller, die für den Betrieb in einem erweiterten Temperaturbereich spezifiziert sind und strenge Qualitätsstandards erfüllen. Dies macht den PIC 18F2585-I/SO zu einer vertrauenswürdigen Wahl für industrielle und kritische Anwendungen.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Mikrocontroller-Familie | PIC18 |
| Architektur | 8-Bit PICmicro |
| Max. Taktfrequenz | 40 MHz |
| Flash-Programmspeicher | 48 KB |
| RAM (Daten-Speicher) | 1.5 KB |
| EEPROM-Datenspeicher | 1 KB |
| CAN-Schnittstelle | Ja, CAN 2.0B |
| Serielle Schnittstellen | EUSART (UART/SPI), I2C |
| ADC | 10-Bit, mehrere Kanäle |
| PWM-Module | Mehrere, flexibel konfigurierbar |
| Timer | Mehrere 8-Bit und 16-Bit Timer |
| Gehäuse | SO-28 (Small Outline Package) |
| Betriebstemperaturbereich | Industrieller Bereich, typischerweise -40°C bis +85°C (nicht explizit aufgeführt, aber Standard für diese Produktlinie) |
| Spannungsbereich | Breitbandig, für flexible Stromversorgungen (nicht explizit aufgeführt, aber typisch für PIC18) |
Anwendungsgebiete des PIC 18F2585-I/SO
Der PIC 18F2585-I/SO eignet sich hervorragend für eine breite Palette von Anwendungen, bei denen eine leistungsstarke und flexible Steuerungslogik erforderlich ist:
- Industrielle Automatisierung: Steuerung von Maschinen, Datenerfassung in Produktionslinien, Regelung von Prozessparametern.
- Automobilindustrie: Steuergeräte für Komfortfunktionen, Diagnose-Module, Datenlogger, Schnittstellencontroller für CAN-Bus-Systeme.
- Gebäudeautomatisierung: Energiemanagementsysteme, Steuerung von HLK-Anlagen, Sicherheitssysteme, Beleuchtungssteuerung.
- Medizintechnik: Steuerungen für medizinische Geräte, Datenerfassung und -verarbeitung in Diagnosegeräten.
- Konsumerelektronik: Komplexe Steuerungsaufgaben in Haushaltsgeräten, Unterhaltungselektronik und IoT-Geräten, wo Robustheit und Funktionalität entscheidend sind.
- Robotik: Motorsteuerung, Sensorintegration und Regelungsalgorithmen für mobile und stationäre Roboter.
FAQ – Häufig gestellte Fragen zu PIC 18F2585-I/SO – 8-Bit-PICmicro Mikrocontroller, 48 KB, 40 MHz, SO-28
Ist der PIC 18F2585-I/SO für Anfänger geeignet?
Der PIC 18F2585-I/SO ist ein leistungsstarker Mikrocontroller mit einer umfangreichen Peripherie. Während er sich für erfahrene Entwickler und Projekte mit komplexen Anforderungen ideal eignet, erfordert die Programmierung und Konfiguration fortgeschrittene Kenntnisse in Mikrocontroller-Entwicklung und C-Programmierung. Für absolute Anfänger könnten einfachere PIC-Mikrocontroller oder Entwicklungskits mit umfassenderer Dokumentation und Beispielen ratsamer sein.
Welche Entwicklungsumgebung wird für den PIC 18F2585-I/SO empfohlen?
Microchip bietet die integrierte Entwicklungsumgebung (IDE) MPLAB X zusammen mit den Compilern XC8 (für C-Code) an. Diese Tools sind für die effiziente Entwicklung und Debugging von PIC-Mikrocontrollern optimiert und werden dringend für die Arbeit mit dem PIC 18F2585-I/SO empfohlen.
Wie unterscheidet sich der PIC 18F2585-I/SO von anderen PIC18-Mikrocontrollern?
Der PIC 18F2585-I/SO zeichnet sich insbesondere durch die Integration einer CAN 2.0B-Schnittstelle aus, was ihn für vernetzte und industrielle Anwendungen prädestiniert. Weitere Unterschiede liegen oft in der Menge an Flash-Speicher, RAM und der spezifischen Auswahl an Peripheriemodulen wie Timer, ADC-Kanälen oder Kommunikationsschnittstellen. Der 18F2585-I/SO bietet eine ausgewogene Kombination für Anwendungen, die sowohl Rechenleistung als auch dedizierte Kommunikationsprotokolle benötigen.
Ist der PIC 18F2585-I/SO für Echtzeitanwendungen geeignet?
Ja, mit seiner schnellen Taktfrequenz von 40 MHz und der Architektur der PIC18-Familie, die schnelle Instruktionsausführung ermöglicht, ist der PIC 18F2585-I/SO gut für viele Echtzeitanwendungen geeignet. Die Möglichkeit, präzise Zeitsteuerungen über Timer und Interrupts zu implementieren, unterstützt die Entwicklung von Systemen, die auf schnelle Reaktionszeiten angewiesen sind.
Welche Art von Programmiergeräten werden für den PIC 18F2585-I/SO benötigt?
Für die Programmierung und das Debugging des PIC 18F2585-I/SO werden In-Circuit-Debugger/Programmierer wie der PICkit™ 3, PICkit™ 4 oder der MPLAB® REAL ICE™ von Microchip benötigt. Diese ermöglichen das Hochladen des kompilierten Codes auf den Mikrocontroller und das Debugging in Echtzeit auf der Zielhardware.
Kann der PIC 18F2585-I/SO mit anderen Microchip PIC-Mikrocontrollern verglichen werden?
Der PIC 18F2585-I/SO gehört zur PIC18-Familie, die für ihre hohe Leistung und umfangreichen Peripherien bekannt ist. Im Vergleich zu älteren PIC-Familien wie PIC16 oder PIC12 bietet die PIC18-Familie eine erweiterte Befehlssatzarchitektur, mehr Speicher und fortschrittlichere Peripherien. Gegenüber spezialisierten PIC-Mikrocontrollern mit noch mehr Speicher oder speziellen Features (z.B. USB, Ethernet) ist der 18F2585-I/SO eine leistungsfähige Allround-Lösung, die durch ihre CAN-Fähigkeit besonders hervorsticht.
Welche Art von externen Komponenten werden typischerweise für den Betrieb des PIC 18F2585-I/SO benötigt?
Für den grundlegenden Betrieb sind in der Regel nur wenige externe Komponenten erforderlich. Dazu gehören typischerweise ein quarzbasierter Oszillator oder Keramikresonator zur Taktgenerierung (falls kein interner Oszillator verwendet wird), Entkopplungskondensatoren nahe den Spannungsversorgungs-Pins zur Glättung der Stromversorgung und Pull-up-Widerstände für bestimmte digitale Eingänge oder Kommunikationsleitungen wie I2C. Die genaue Auswahl hängt von der spezifischen Anwendung ab.
