Der PIC 18F24K50-ISS: Ihr Schlüssel zu anspruchsvollen Embedded-Anwendungen
Suchen Sie einen leistungsstarken und flexiblen Mikrocontroller für Ihre nächsten Elektronikprojekte, der sowohl Geschwindigkeit als auch umfangreiche Funktionalität vereint? Der PIC 18F24K50-ISS – ein 8-Bit-PICmicro Mikrocontroller mit 16 KB Speicher und einer Taktfrequenz von 48 MHz im SSOP-28 Gehäuse – ist die ideale Lösung für Entwickler und Hobbyisten, die eine zuverlässige und skalierbare Basis für ihre Designs benötigen. Dieses Präzisionsbauteil wurde konzipiert, um die Komplexität moderner Embedded-Systeme zu meistern und bietet eine herausragende Balance aus Rechenleistung, Peripherieintegration und Energieeffizienz.
Leistungsmerkmale des PIC 18F24K50-ISS
Der PIC 18F24K50-ISS hebt sich durch seine fortschrittlichen Architekturen und integrierten Peripheriemodule von Standardlösungen ab. Seine hohe Taktfrequenz von 48 MHz ermöglicht eine schnelle Verarbeitung von Daten und komplexen Algorithmen, was ihn prädestiniert für zeitkritische Anwendungen. Die großzügigen 16 KB Flash-Programmspeicher bieten ausreichend Platz für anspruchsvolle Firmware, während der integrierte USB 2.0 Full-Speed-Controller die nahtlose Integration in USB-basierte Systeme vereinfacht. Die 8-Bit-PICmicro-Architektur ist bekannt für ihre Robustheit und die breite Verfügbarkeit von Entwicklungswerkzeugen und Support, was die Entwicklung vereinfacht und beschleunigt.
Vorteile auf einen Blick
- Hohe Verarbeitungsgeschwindigkeit: Mit einer Taktfrequenz von bis zu 48 MHz meistert der PIC 18F24K50-ISS auch rechenintensive Aufgaben mit Leichtigkeit.
- Umfangreicher Programmspeicher: 16 KB Flash-Speicher bieten genügend Kapazität für komplexe Applikationen und erweiterte Funktionalitäten.
- Integrierte USB-Konnektivität: Der eingebaute USB 2.0 Full-Speed-Controller ermöglicht einfache und effiziente Kommunikation mit PCs und anderen USB-Geräten.
- Vielfältige Peripherie: Eine breite Palette an integrierten Peripheriemodulen, wie ADCs, Timer, PWMs und Kommunikationsschnittstellen (z.B. UART, SPI, I2C), erweitert die Anwendungsmöglichkeiten erheblich.
- Geringer Stromverbrauch: Optimiert für Energieeffizienz, ideal für batteriebetriebene oder stromsparende Anwendungen.
- Robustheit und Zuverlässigkeit: PIC-Mikrocontroller sind bekannt für ihre Langlebigkeit und Stabilität, auch unter anspruchsvollen Umgebungsbedingungen.
- Einfache Entwicklungsumgebung: Dank Microchips MPLAB X IDE und einer breiten Auswahl an Compilern ist die Entwicklung mit diesem Mikrocontroller effizient und benutzerfreundlich.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Mikrocontroller-Familie | PIC18F |
| Architektur | 8-Bit PICmicro |
| Programmspeicher | 16 KB Flash |
| Taktfrequenz (max.) | 48 MHz |
| Gehäusetyp | SSOP-28 |
| Betriebsspannung | 1.8 V bis 3.6 V (typisch für diese Familie, genaue Datenblatt prüfen) |
| Anzahl I/O-Pins | Bis zu 24 |
| Integrierte Peripherie (Auswahl) | 10-Bit ADC, 2x CCP/PWM, UART, SPI, I2C, Timer0, Timer1, Timer2 |
| USB-Controller | USB 2.0 Full-Speed, integriert |
| Hersteller | Microchip Technology |
Anwendungsbereiche des PIC 18F24K50-ISS
Der PIC 18F24K50-ISS eignet sich hervorragend für eine breite Palette von Embedded-Anwendungen, bei denen Leistung, Flexibilität und Konnektivität gefragt sind. Dies umfasst unter anderem:
- Industrielle Automatisierung: Steuerung von Maschinen, Sensordatenverarbeitung, Überwachungssysteme.
- Consumer Electronics: Entwicklung von Haushaltsgeräten mit komplexen Benutzeroberflächen, personalisierten Geräten.
- Medizintechnik: Datenloggingsysteme, präzise Steuerung von medizinischen Geräten, tragbare Diagnostik.
- IoT-Geräte: Vernetzte Sensoren, Aktoren und Steuergeräte, die über USB oder integrierte Kommunikationsschnittstellen kommunizieren.
- Prototyping und Hobby-Projekte: Flexible Plattform für Bastler und Entwickler, um innovative Ideen zu realisieren und zu testen, insbesondere dort, wo USB-Anbindung gewünscht ist.
- HMI (Human-Machine-Interface): Entwicklung von bedienfreundlichen Schnittstellen für verschiedenste Geräte.

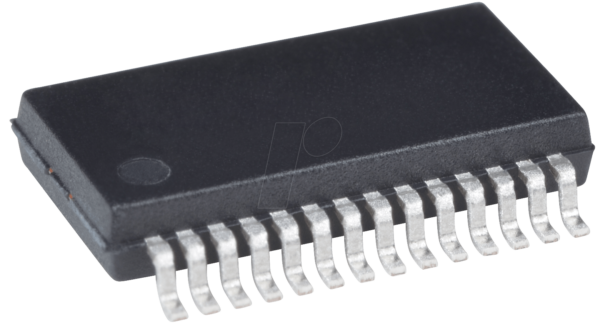

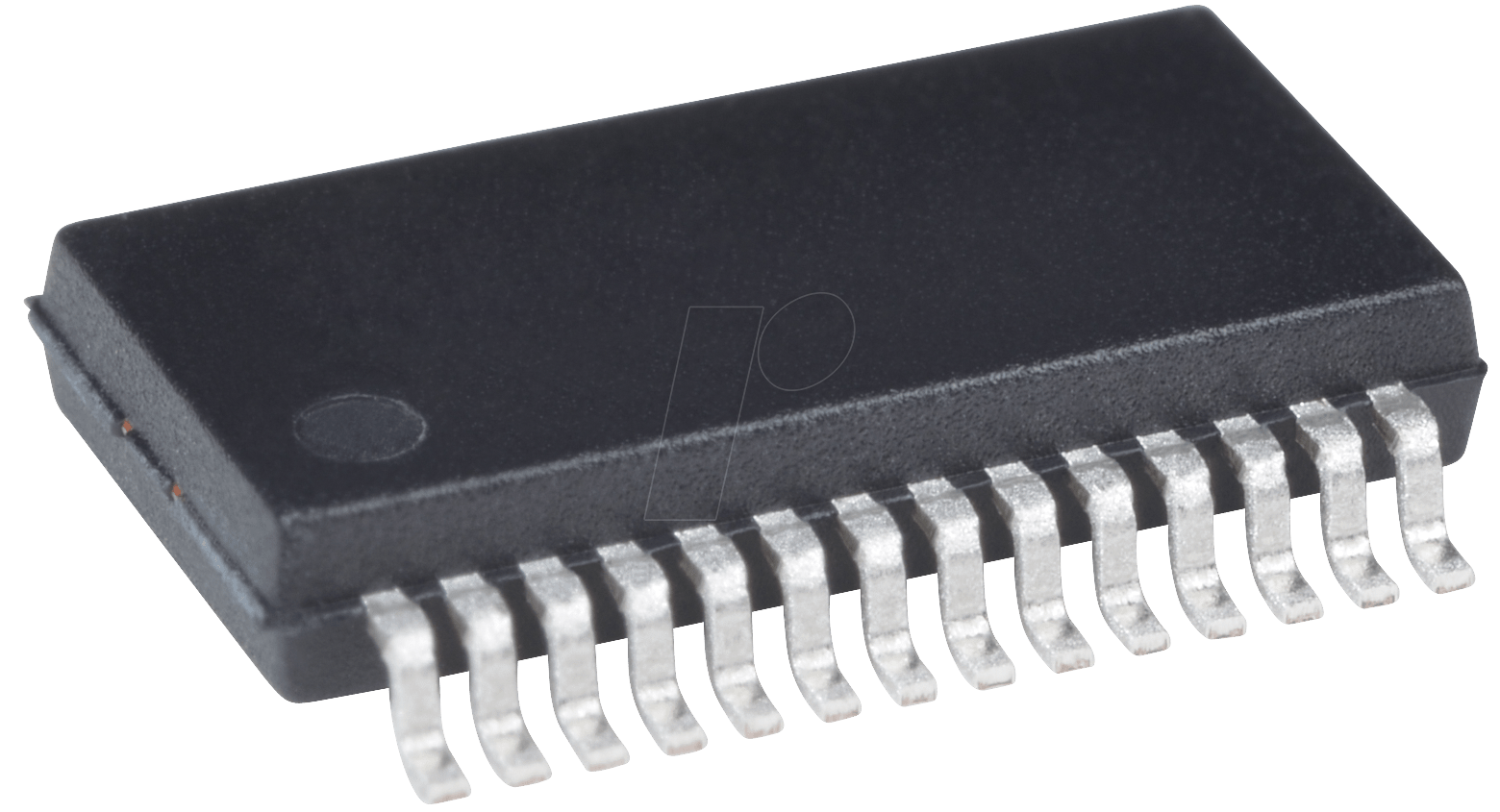

Die Vorteile der SSOP-28 Gehäusebauform
Das SSOP-28 (Shrink Small Outline Package) Gehäuse bietet eine exzellente Balance zwischen einer hohen Pin-Anzahl und einer kompakten Bauform. Mit 28 Pins ermöglicht das SSOP-28 eine umfangreiche Anbindung aller wichtigen Peripheriefunktionen des PIC 18F24K50-ISS, während es gleichzeitig den Platzbedarf auf der Leiterplatte minimiert. Dies ist besonders vorteilhaft in Applikationen, bei denen der Bauraum begrenzt ist, wie beispielsweise in tragbaren Geräten oder kompakten Industrieanwendungen. Die geringere Größe im Vergleich zu Standard-DIP- oder SOIC-Gehäusen reduziert zudem das Gewicht und ermöglicht dichtere Leiterplattenlayouts, was zu Kosteneinsparungen in der Massenproduktion führen kann. Die Montage mit modernen Oberflächenmontagetechnologien (SMT) ist durch die Pin-Struktur des SSOP-Gehäuses einfach und effizient.
Erweiterte Funktionen und interne Peripherie
Die interne Peripherie des PIC 18F24K50-ISS ist darauf ausgelegt, eine hohe Flexibilität bei der Implementierung verschiedenster Funktionen zu ermöglichen. Der integrierte 10-Bit Analog-Digital-Converter (ADC) erlaubt die präzise Erfassung analoger Signale aus der Umwelt. Mit mehreren Timern, darunter Timer0 mit programmierbarem Prescaler und Timer1, können genaue Zeitmessungen, Pulsweitenmodulation (PWM) für die Steuerung von Motoren oder LED-Helligkeiten sowie die Generierung von Taktsignalen realisiert werden. Die Kommunikationsschnittstellen wie die universelle asynchrone Empfangs-/Sendeeinheit (UART), das Serial Peripheral Interface (SPI) und das Inter-Integrated Circuit (I2C) Protokoll ermöglichen eine einfache Anbindung an andere Mikrocontroller, Sensoren, Displays und Speichermedien. Die Fähigkeit, als USB 2.0 Full-Speed-Gerät zu fungieren, eröffnet zudem die Möglichkeit der direkten Anbindung an PCs, Tablets oder andere USB-Hosts, was für Datenerfassung, Firmware-Updates oder die Steuerung über eine grafische Benutzeroberfläche von unschätzbarem Wert ist.
Die Bedeutung von 16 KB Flash-Speicher
Mit 16 KB Flash-Programmspeicher bietet der PIC 18F24K50-ISS genügend Raum für die Entwicklung komplexer Applikationen. Dies bedeutet, dass Entwickler nicht nur einfache Steuerungsaufgaben realisieren können, sondern auch fortgeschrittene Algorithmen, umfangreiche Bibliotheken und sogar kleinere Betriebssysteme oder Zustandsautomaten implementieren können. Die Größe des Programmspeichers ist ein entscheidender Faktor für die Funktionalität und Leistungsfähigkeit eines Mikrocontrollers. 16 KB sind ausreichend für viele industrielle Steuerungsaufgaben, HMI-Anwendungen und anspruchsvolle Embedded-Systeme, die über die grundlegenden Funktionen hinausgehen. Dies reduziert die Notwendigkeit, externe Speicherlösungen zu integrieren, was die Systemkomplexität und die Kosten senkt.
Optimierung für Entwickler: Werkzeuge und Support
Microchip Technology, der Hersteller des PIC 18F24K50-ISS, stellt eine umfassende Suite von Entwicklungswerkzeugen zur Verfügung, die die Arbeit mit diesem Mikrocontroller erleichtern. Die MPLAB X Integrated Development Environment (IDE) ist eine leistungsstarke, plattformübergreifende Entwicklungsumgebung, die Code-Editor, Compiler-Integration, Debugging-Tools und Projektmanagement vereint. In Kombination mit Compilern wie XC8 wird die Code-Entwicklung effizient und intuitiv. Zahlreiche Application Notes, Datenblätter und Referenzdesigns bieten wertvolle Unterstützung und Inspiration für Entwickler. Die breite Verfügbarkeit von Entwicklungboards und Debugging-Hardware wie PICkit™ oder ICD ermöglicht ein schnelles Prototyping und eine effektive Fehlersuche.
FAQ – Häufig gestellte Fragen zu PIC 18F24K50-ISS – 8-Bit-PICmicro Mikrocontroller, 16 KB, 48 MHz, SSOP-28
Welche Art von Anwendungen ist mit 16 KB Flash-Speicher realistisch umsetzbar?
Mit 16 KB Flash-Speicher können Sie eine Vielzahl von Anwendungen realisieren, darunter die Steuerung von IoT-Geräten, einfache bis mittelschwere industrielle Steuerungsaufgaben, HMI-Anwendungen mit grafischen Elementen, Datenlogger, kleine Kommunikationsmodule und die Anbindung an Sensoren und Aktoren. Komplexe Algorithmen oder umfangreiche Grafikbibliotheken könnten an ihre Grenzen stoßen, aber für die meisten spezialisierten Embedded-Systeme ist dieser Speicherplatz ausreichend.
Ist dieser Mikrocontroller für den Betrieb bei niedrigen Temperaturen geeignet?
Die spezifischen Temperaturbereiche sind im Datenblatt des PIC 18F24K50-ISS zu finden. Typischerweise sind PIC-Mikrocontroller für industrielle Anwendungen konzipiert und bieten einen breiten Betriebstemperaturbereich. Es ist jedoch essenziell, das offizielle Datenblatt des Herstellers für genaue Spezifikationen zu konsultieren.
Welche Programmiersprachen werden für die Entwicklung mit dem PIC 18F24K50-ISS empfohlen?
Die gebräuchlichsten und am besten unterstützten Programmiersprachen für PIC-Mikrocontroller sind C und Assembler. Microchips XC8 Compiler ist für C-Programmierung optimiert und bietet eine hervorragende Leistung und Code-Effizienz. Assembler kann für kritische Abschnitte verwendet werden, die maximale Kontrolle oder Performance erfordern.
Wie wird der USB 2.0 Full-Speed-Controller am besten genutzt?
Der integrierte USB 2.0 Full-Speed-Controller ermöglicht die einfache Kommunikation mit PCs oder anderen USB-Hosts. Dies kann für die Datenübertragung, Firmware-Updates über USB (bootloader), die Erstellung von USB-HID-Geräten (Human Interface Device) oder die Anbindung an ein Netzwerk über USB genutzt werden. Microchip bietet hierfür spezielle USB-Bibliotheken und Beispiele.
Was bedeutet SSOP-28 und welche Vorteile hat es für die Entwicklung?
SSOP-28 steht für Shrink Small Outline Package mit 28 Pins. Dieses Gehäuse ist eine kompaktere Version des Standard-SOIC-Gehäuses. Seine Vorteile liegen im geringeren Platzbedarf auf der Leiterplatte, was die Entwicklung kompakterer Geräte ermöglicht, sowie in der erhöhten Pin-Dichte, die eine umfangreichere Anbindung der Mikrocontroller-Peripherie erlaubt.
Ist der PIC 18F24K50-ISS für batteriebetriebene Anwendungen geeignet?
Ja, PIC-Mikrocontroller, einschließlich des PIC 18F24K50-ISS, sind oft für ihre Energieeffizienz bekannt und verfügen über verschiedene Schlafmodi und optimierte Stromsparfunktionen. Dies macht sie zu einer ausgezeichneten Wahl für batteriebetriebene Anwendungen, bei denen ein geringer Stromverbrauch entscheidend ist. Die genauen Stromverbrauchsdaten sind dem Datenblatt zu entnehmen.
Bietet Microchip auch Beispielprojekte oder Referenzdesigns für diesen Mikrocontroller?
Ja, Microchip Technology stellt eine Fülle von Ressourcen zur Verfügung, darunter Application Notes, Referenzdesigns und Beispielprojekte, die speziell für die PIC18F-Familie entwickelt wurden. Diese können als hervorragende Ausgangspunkte für eigene Projekte dienen und die Entwicklungszeit erheblich verkürzen.
