PIC 18F2220-I/SP: Die Kompakte Intelligenz für Ihre Elektronikprojekte
Für Entwickler und Ingenieure, die eine leistungsstarke und dennoch kostengünstige Mikrocontroller-Lösung für anspruchsvolle Embedded-Systeme suchen, bietet der PIC 18F2220-I/SP die ideale Kombination aus Performance, Speicher und Flexibilität. Wenn Sie nach einem zuverlässigen Herzstück für Ihre Steuerungs-, Mess- oder Kommunikationsanwendungen mit begrenztem Platz und Budget suchen, ist dieser PIC-Mikrocontroller Ihre erste Wahl.
Warum der PIC 18F2220-I/SP die überlegene Wahl ist
Im Vergleich zu einfacheren Mikrocontrollern oder generischen Logikbausteinen hebt sich der PIC 18F2220-I/SP durch seine integrierten Peripherien, die leistungsfähige 8-Bit-Architektur und die umfassende Softwareunterstützung hervor. Dies ermöglicht eine schnellere Entwicklung, kleinere Stücklisten und robustere Designs, die auf industrielle Standards abgestimmt sind. Die fortschrittlichen Features des PIC 18F2220-I/SP optimieren nicht nur die Funktionalität, sondern auch die Energieeffizienz und die Gesamtkosten Ihrer Projekte.
Leistungsstarke Architektur und Speicher für komplexe Aufgaben
Der PIC 18F2220-I/SP basiert auf der bewährten PIC18-Architektur von Microchip Technology und bietet mit seiner 40-MHz-Taktfrequenz eine beachtliche Verarbeitungsgeschwindigkeit für seine Klasse. Dies ermöglicht die effiziente Ausführung komplexer Algorithmen und die Bewältigung zeitkritischer Aufgaben.
- Hohe Taktfrequenz: Mit 40 MHz bietet der PIC 18F2220-I/SP eine schnelle Verarbeitung für anspruchsvolle Anwendungen.
- Ausreichender Flash-Speicher: 4 KB Flash-Speicher sind genügend Kapazität für die meisten Firmware-Anwendungen und ermöglichen eine gute Flexibilität bei der Programmierung.
- Programmierbare Logik: Die flexible Architektur erlaubt die Anpassung an verschiedenste Anforderungsprofile.
- Effiziente Befehlssatzarchitektur: Der optimierte Befehlssatz reduziert den Codebedarf und erhöht die Ausführungsgeschwindigkeit.
Integrierte Peripherien für vielseitige Einsatzmöglichkeiten
Die Stärke des PIC 18F2220-I/SP liegt in seiner Fülle an integrierten Hardware-Peripherien, die eine kostspielige externe Beschaltung überflüssig machen und die Entwicklungszeit erheblich verkürzen.
- Analog-Digital-Wandler (ADC): Integrierte ADCs ermöglichen die Erfassung analoger Sensordaten mit hoher Präzision, was für Mess- und Steuerungsanwendungen unerlässlich ist.
- Timer und Zähler: Vielseitige Timer mit verschiedenen Modi (z.B. 8-Bit, 16-Bit) sind für Zeitmessung, PWM-Generierung und Ereignissteuerung essentiell.
- Kommunikationsschnittstellen: Integrierte UART, SPI und I²C Schnittstellen erleichtern die Kommunikation mit anderen Mikrocontrollern, Sensoren, Displays und externen Modulen.
- Capture/Compare/PWM-Module: Diese Module sind ideal für die präzise Steuerung von Motoren, die Generierung von Triggersignalen oder die Erfassung von externen Ereignissen.
- Echtzeituhr (RTCC): Für Anwendungen, die zeitliche Synchronisation oder Datum/Uhrzeit-Funktionalität benötigen.
Robuste Bauweise und einfache Integration

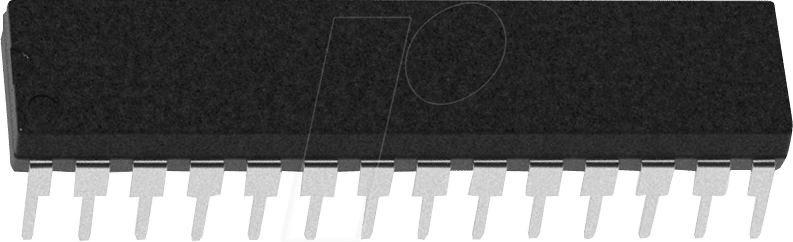

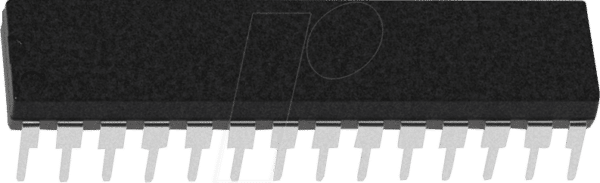

Der PIC 18F2220-I/SP wird im S-DIL-28 (Shrink Dual Inline Package) Gehäuse geliefert, einem standardisierten Sockel, der die Handhabung und Integration in Prototypen und Kleinserien erleichtert. Dieses Gehäuse ist gut geeignet für Entwicklungsboards und ermöglicht einfache Lötverbindungen.
- Standardisiertes S-DIL-28 Gehäuse: Erleichtert das Prototyping und die Integration in bestehende Systeme.
- Breiter Betriebsspannungsbereich: Ermöglicht den Einsatz in verschiedenen Stromversorgungs-Konfigurationen.
- Hohe Zuverlässigkeit: Microchip PIC-Mikrocontroller sind bekannt für ihre Robustheit und Langlebigkeit, auch unter anspruchsvollen Umgebungsbedingungen.
- Geringer Stromverbrauch: Optimiert für batteriebetriebene Anwendungen und energieeffiziente Designs.
Technische Spezifikationen im Überblick
| Kategorie | Spezifikation |
|---|---|
| Hersteller | Microchip Technology |
| Mikrocontroller-Familie | PIC18 |
| Prozessorkern | PICmicro |
| Taktfrequenz (max.) | 40 MHz |
| Flash-Speicher | 4 KB |
| RAM | 256 Bytes |
| EEPROM | 256 Bytes |
| Gehäuse | S-DIL-28 |
| Betriebstemperaturbereich | -40°C bis +85°C |
| E/A-Pins (digital) | Bis zu 22 |
| ADC-Kanäle | Bis zu 10 (10-Bit) |
| Timer | 3x 8-Bit, 1x 16-Bit |
| Kommunikationsschnittstellen | 1x UART, 1x SPI, 1x I²C |
Umfangreiche Software- und Entwicklungswerkzeuge
Die Integration des PIC 18F2220-I/SP in Ihre Projekte wird durch ein breites Ökosystem an Entwicklungswerkzeugen und Bibliotheken von Microchip Technology vereinfacht. Dies schließt die MPLAB X IDE, den XC8 C-Compiler und verschiedene Debugger/Programmierer ein.
- MPLAB X IDE: Eine leistungsstarke integrierte Entwicklungsumgebung für die Softwareentwicklung.
- XC8 C-Compiler: Ermöglicht effiziente C-Programmierung für PIC-Mikrocontroller.
- Simulatoren und Debugger: Unterstützen die Fehlersuche und das Testen von Code.
- Anwendungsbibliotheken: Vorgefertigte Module und Treiber für häufig genutzte Peripherien.
- Umfassende Dokumentation: Detaillierte Datenblätter und Anwendungsberichte.
Anwendungsbeispiele für den PIC 18F2220-I/SP
Der PIC 18F2220-I/SP ist aufgrund seiner Vielseitigkeit und Leistungsfähigkeit eine ausgezeichnete Wahl für eine breite Palette von Embedded-Anwendungen.
- Industrielle Automatisierung: Steuerung von Maschinen, Datenerfassung, Signalverarbeitung.
- Konsumelektronik: Fernbedienungen, Haushaltsgeräte, Gadgets.
- Mess- und Regelungstechnik: Sensorfusion, Datenlogging, Regelkreise.
- Automobilanwendungen: Komfortelektronik, Diagnosewerkzeuge (nicht sicherheitskritisch).
- Robotik: Motorsteuerung, Sensorverarbeitung, einfache Steuerungsaufgaben.
- IoT-Geräte: Datenübertragung und -verarbeitung in vernetzten Systemen.
FAQ – Häufig gestellte Fragen zu PIC 18F2220-I/SP – MCU, PICmicro, 4 KB, 40 MHz, S-DIL-28
Was ist der Hauptvorteil des PIC 18F2220-I/SP gegenüber einfacheren Mikrocontrollern?
Der Hauptvorteil des PIC 18F2220-I/SP liegt in seiner Kombination aus hoher Verarbeitungsgeschwindigkeit (40 MHz), einer breiten Palette integrierter Peripheriefunktionen (ADC, Timer, Kommunikationsschnittstellen) und der bewährten PIC18-Architektur, die ihn leistungsfähiger und flexibler für komplexere Steuerungs- und Datenerfassungsaufgaben macht als viele Basis-Mikrocontroller.
Ist der PIC 18F2220-I/SP für Anfänger geeignet?
Ja, der PIC 18F2220-I/SP ist auch für fortgeschrittene Anfänger geeignet. Dank der umfangreichen Dokumentation, der leistungsfähigen MPLAB X IDE und des XC8 C-Compilers sowie der Verfügbarkeit zahlreicher Lernressourcen und Beispielprojekte kann der Einstieg gut gelingen, auch wenn fortgeschrittene Kenntnisse in Elektronik und Programmierung hilfreich sind.
Wie wichtig ist der Flash-Speicher von 4 KB für typische Projekte?
4 KB Flash-Speicher sind für viele Standard-Embedded-Anwendungen ausreichend. Sie erlauben die Speicherung der Firmware mit den meisten gängigen Funktionen, inklusive Treiber für Peripherien und grundlegende Steuerungslogik. Für sehr große oder komplexe Anwendungen mit umfangreichen Algorithmen oder großen Datentabellen könnte jedoch mehr Speicher erforderlich sein.
Welche Art von Sensoren kann ich mit dem integrierten ADC des PIC 18F2220-I/SP auslesen?
Der 10-Bit-ADC des PIC 18F2220-I/SP ist in der Lage, eine Vielzahl von analogen Sensoren auszulesen, die ein Spannungssignal ausgeben. Dazu gehören Temperatursensoren (wie Thermistoren oder LM35), Lichtsensoren, Drucksensoren, Potentiometer und viele andere analoge Geber. Die Auflösung von 10 Bit ermöglicht eine feine Abstufung der Messwerte.
Kann der PIC 18F2220-I/SP direkt mit einem PC kommunizieren?
Ja, über die integrierte UART-Schnittstelle kann der PIC 18F2220-I/SP mit einem PC kommunizieren. Dies geschieht typischerweise über einen USB-zu-UART-Konverter (z.B. FTDI oder CH340), der an die UART-Pins des Mikrocontrollers angeschlossen wird. So können Daten gesendet und empfangen sowie der Mikrocontroller über die serielle Schnittstelle gesteuert werden.
Ist der PIC 18F2220-I/SP für den Einsatz in rauen Umgebungsbedingungen geeignet?
Mit einem Betriebstemperaturbereich von -40°C bis +85°C ist der PIC 18F2220-I/SP gut für moderate industrielle und Umgebungsbedingungen gerüstet. Für extremere Temperaturen oder Umgebungen mit hoher Feuchtigkeit oder Vibrationen sollten spezifische Schutzmaßnahmen für die gesamte Schaltung getroffen werden.
Wo liegen die Grenzen des PIC 18F2220-I/SP hinsichtlich der Leistung?
Die Grenzen liegen hauptsächlich in der 8-Bit-Architektur und dem begrenzten RAM (256 Bytes) sowie dem Flash-Speicher (4 KB). Für sehr rechenintensive Aufgaben, große Datenmengen, komplexe Echtzeit-Betriebssysteme oder grafikintensive Anwendungen sind leistungsfähigere 16-Bit- oder 32-Bit-Mikrocontroller von Microchip (z.B. PIC24, dsPIC oder SAM-Familie) besser geeignet.
