PIC 18F14K50-IP – Kompakte Leistung für Ihre anspruchsvollen Embedded-Projekte
Sie suchen nach einer zuverlässigen und leistungsfähigen Mikrocontroller-Lösung, die Komplexität beherrscht und dennoch kompakt bleibt? Der PIC 18F14K50-IP von Microchip ist die ideale Wahl für Entwickler und Hobbyisten, die präzise Steuerung, schnelle Verarbeitung und flexible Konnektivität in ihren Embedded-Systemen benötigen. Mit seiner robusten Architektur und den umfangreichen Peripheriefunktionen übertrifft dieser 8-Bit-PIC-Mikrocontroller gängige Alternativen und eröffnet neue Möglichkeiten für innovative Anwendungen.
Warum der PIC 18F14K50-IP die überlegene Wahl ist
Während viele Standard-Mikrocontroller an ihre Grenzen stoßen, wenn es um Geschwindigkeit, Speicher oder Konnektivität geht, bietet der PIC 18F14K50-IP eine fortschrittliche Plattform, die selbst anspruchsvollste Projekte meistert. Seine Kernstärke liegt in der Kombination aus hoher Taktfrequenz, großzügigem Flash-Speicher und integrierten USB-Funktionalitäten, die ihn zu einem vielseitigen Baustein für professionelle und fortgeschrittene Hobby-Anwendungen machen. Die DIL-20-Bauform erleichtert zudem die Integration in Prototypen und Kleinserien.
Kernmerkmale und Leistungsprofil
Der PIC 18F14K50-IP zeichnet sich durch eine leistungsstarke Architektur aus, die speziell für die effiziente Verarbeitung von Daten und die Steuerung komplexer Abläufe konzipiert wurde. Die 48 MHz Taktfrequenz ermöglicht eine schnelle Ausführung von Befehlen, was für zeitkritische Anwendungen unerlässlich ist. Der integrierte 16 KB Flash-Speicher bietet ausreichend Platz für Ihr Programm und wichtige Daten, während die zahlreichen I/O-Pins maximale Flexibilität bei der Anbindung von Sensoren, Aktoren und anderen Komponenten gewährleisten.
Umfassende Peripherie für vielseitige Anwendungen
Die Stärke des PIC 18F14K50-IP liegt nicht nur in seiner Rechenleistung, sondern auch in der breiten Palette integrierter Peripheriemodule, die Entwicklern die Implementierung fortschrittlicher Funktionen erleichtern. Dazu gehören:
- Integriertes USB 2.0 Full-Speed Device Interface: Ermöglicht eine einfache und schnelle Kommunikation mit PCs und anderen USB-Host-Geräten, ideal für Datenerfassung, Firmware-Updates oder benutzerfreundliche Schnittstellen.
- Fortschrittliche Timer-Module: Multiple 8-Bit- und 16-Bit-Timer mit PWM-Ausgängen bieten präzise Zeitsteuerung für Motorsteuerungen, Signalgenerierung und Frequenzmessungen.
- Analog-Digital-Wandler (ADC): Ein leistungsfähiger ADC wandelt analoge Signale von Sensoren in digitale Daten um, was für die Erfassung von Umgebungsdaten, Messwerten oder Steuerungsgrößen unerlässlich ist.
- Synchronous Serial Port (SSP): Unterstützt SPI und I2C Protokolle für die einfache Anbindung von externen Speicherbausteinen, Sensoren oder Displays.
- Watchdog Timer (WDT) und Power-on Reset (POR): Sorgt für Systemstabilität und automatische Neustarts im Fehlerfall.
- Brown-out Reset (BOR): Schützt den Mikrocontroller vor Spannungsabfällen.
Herausragende Vorteile des PIC 18F14K50-IP
Die Entscheidung für den PIC 18F14K50-IP bringt eine Reihe entscheidender Vorteile mit sich, die ihn von weniger spezialisierten Lösungen abheben:
- Hohe Performance: Die 48 MHz Taktfrequenz ermöglicht schnelle Verarbeitungszeiten, was für Echtzeitanwendungen kritisch ist.
- Integrierte Konnektivität: Das eingebaute USB-Interface reduziert die Notwendigkeit externer USB-Controller und vereinfacht das Schaltungsdesign.
- Flexibilität durch umfangreiche Peripherie: Eine breite Palette an integrierten Modulen erlaubt die Umsetzung vielfältiger Funktionalitäten ohne zusätzliche externe Komponenten.
- Kompakte Bauform (DIL-20): Ideal für platzbeschränkte Designs und einfache Integration in Prototypen.
- Robuste und ausgereifte Architektur: Die PIC-Architektur von Microchip ist bekannt für ihre Zuverlässigkeit und Langzeitverfügbarkeit.
- Gute Dokumentation und Werkzeugunterstützung: Microchip bietet umfassende Datenblätter, Applikationshinweise und Entwicklungswerkzeuge wie MPLAB X IDE.
- Kosteneffizienz für fortschrittliche Projekte: Bietet ein hervorragendes Preis-Leistungs-Verhältnis für die gebotene Funktionalität und Performance.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Microchip Technology |
| Produktfamilie | PICmicro MCU |
| Typ | 8-Bit Mikrocontroller |
| Core-Architektur | PIC 18 |
| Max. Taktfrequenz | 48 MHz |
| Flash-Speicher Größe | 16 KB |
| RAM Größe | 512 Bytes |
| EEPROM Größe | 256 Bytes |
| Anzahl I/O Pins | 16 |
| Spannungsversorgung (typ.) | 2.0V – 5.5V |
| USB Schnittstelle | USB 2.0 Full-Speed Device |
| ADC Kanäle | Bis zu 10 |
| Timer Module | Mehrere 8-Bit und 16-Bit Timer |
| Kommunikationsprotokolle | UART, SPI, I2C |

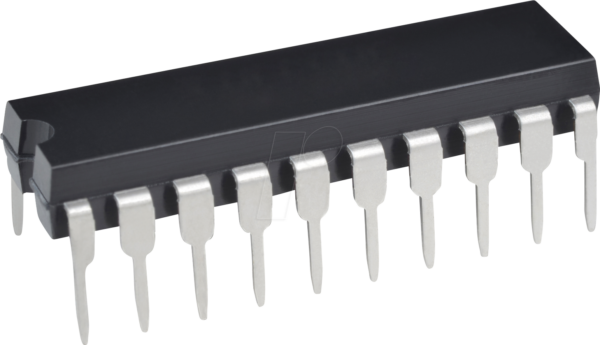

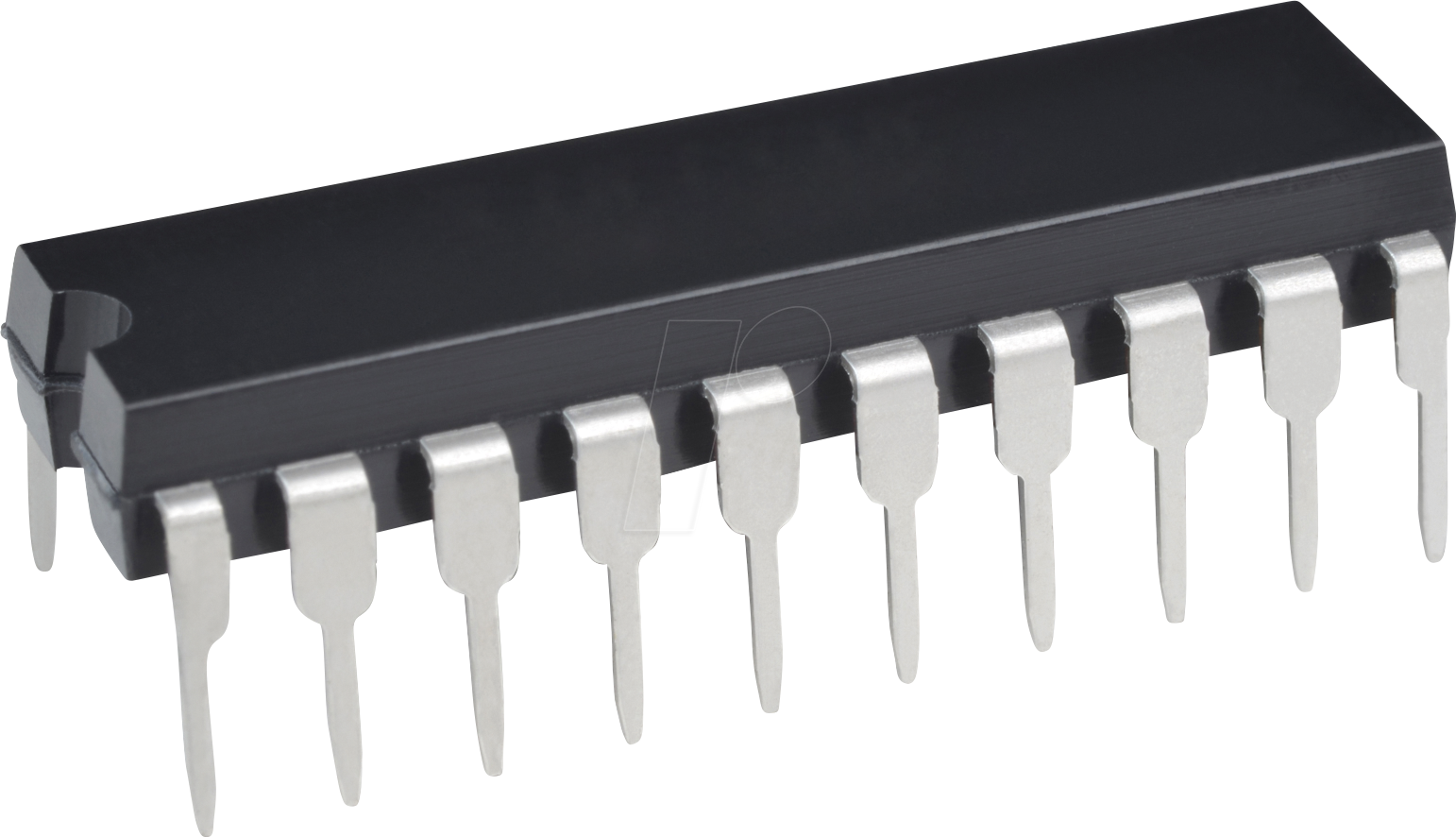

| Gehäuse | DIL-20 (Dual In-line Package, 20 Pins) |
| Betriebstemperaturbereich | -40°C bis +85°C (Industriequalität) |
Anwendungsgebiete und Einsatzmöglichkeiten
Der PIC 18F14K50-IP ist aufgrund seiner Vielseitigkeit und Leistungsfähigkeit für eine breite Palette von Embedded-Anwendungen prädestiniert:
- Industrielle Automatisierung: Steuerung von Maschinen, Datenerfassung von Sensoren, Überwachung von Prozessen.
- Medizintechnik: Kleine, tragbare Diagnosegeräte, Patientenüberwachungssysteme, Laborgeräte.
- Konsumerelektronik: Smarte Haushaltsgeräte, Fernbedienungen, Spiele-Controller, USB-Dongles.
- Automobilindustrie: Bordelektronik, Sensorik, Diagnosewerkzeuge (in geeigneten Temperaturbereichen).
- Prototyping und Hobby-Projekte: Schnelle Entwicklung von individuellen Steuerungen, Robotik, IoT-Geräten.
- Leistungsfähige USB-Geräte: Implementierung von benutzerdefinierten USB-Geräten mit eigener Logik und Schnittstelle.
Optimale Integration und Entwicklung
Die DIL-20-Bauform des PIC 18F14K50-IP erleichtert die manuelle Bestückung und das Prototyping erheblich. Er kann einfach auf Breadboards, Streifenplatinen oder individuellen PCBs montiert werden. Die Entwicklungsumgebung MPLAB X IDE von Microchip bietet einen leistungsstarken Editor, Debugger und Compiler, der die Programmierung in C und Assembler unterstützt. Die Verfügbarkeit von Low-Cost-Entwicklungsboards und Debugging-Tools wie dem PICkit erleichtert den Einstieg und die Fehlerbehebung.
FAQs – Häufig gestellte Fragen zu PIC 18F14K50-IP – MCU, PICmicro, 16 KB, 48 MHz, DIL-20
Welche Vorteile bietet die USB-Schnittstelle des PIC 18F14K50-IP?
Die integrierte USB 2.0 Full-Speed Device Schnittstelle ermöglicht eine einfache und direkte Kommunikation mit PCs und anderen USB-Host-Geräten. Dies vereinfacht die Datenerfassung, ermöglicht Firmware-Updates über USB und eröffnet die Möglichkeit zur Entwicklung von benutzerfreundlichen Mensch-Maschine-Schnittstellen ohne die Notwendigkeit zusätzlicher USB-Controller-Chips, was Schaltungsaufwand und Kosten reduziert.
Ist der PIC 18F14K50-IP für Echtzeitanwendungen geeignet?
Ja, die 48 MHz Taktfrequenz des PIC 18F14K50-IP ermöglicht eine sehr schnelle Befehlsausführung, was ihn gut für viele Echtzeitanwendungen qualifiziert, bei denen schnelle Reaktionszeiten auf Ereignisse erforderlich sind. Die präzisen Timer-Module unterstützen zudem die zeitkritische Steuerung.
Wie groß ist der Speicher des PIC 18F14K50-IP und reicht dies für komplexe Projekte aus?
Der PIC 18F14K50-IP verfügt über 16 KB Flash-Speicher für Programmcode und Daten sowie 512 Bytes RAM und 256 Bytes EEPROM. Für viele spezifische Steuerungsaufgaben und kleinere bis mittelgroße Anwendungen ist dies ausreichend. Für extrem komplexe Software mit umfangreichen Bibliotheken oder großen Datenmengen muss dies jedoch bei der Projektplanung berücksichtigt werden.
Welche Programmiersprachen werden zur Entwicklung mit dem PIC 18F14K50-IP unterstützt?
Die gebräuchlichsten Programmiersprachen für die Entwicklung mit dem PIC 18F14K50-IP sind C und Assembler. Microchips MPLAB X IDE bietet Compiler für beide Sprachen, wobei C für die meisten Anwendungen die bevorzugte Wahl ist, da es eine höhere Abstraktionsebene und bessere Lesbarkeit bietet.
Kann der PIC 18F14K50-IP mit niedriger Spannung betrieben werden?
Ja, der PIC 18F14K50-IP unterstützt einen weiten Spannungsbereich von 2.0V bis 5.5V. Dies macht ihn flexibel einsetzbar, auch in batteriebetriebenen Geräten oder Systemen mit schwankenden Spannungspegeln.
Was bedeutet die DIL-20-Bauform für die Anwendung?
Die DIL-20 (Dual In-line Package, 20 Pins) Bauform ist eine klassische und gut etablierte Gehäuseform, die sich hervorragend für die manuelle Bestückung, das Prototyping auf Breadboards und die einfache Integration in PCBs eignet. Sie ist weniger anspruchsvoll in Bezug auf Bestückungsmaschinen als SMD-Bauteile und daher oft eine bevorzugte Wahl für Hobbyisten und Kleinserien.
Welche Art von analogen Signalen kann der PIC 18F14K50-IP verarbeiten?
Der PIC 18F14K50-IP verfügt über einen integrierten Analog-Digital-Wandler (ADC) mit bis zu 10 Kanälen. Dieser kann analoge Spannungen von externen Sensoren (z.B. Temperatursensoren, Lichtsensoren, Potentiometer) in digitale Werte umwandeln, die dann vom Mikrocontroller verarbeitet werden können. Die Auflösung und der Spannungsbereich des ADC sind in den technischen Datenblättern detailliert spezifiziert.
