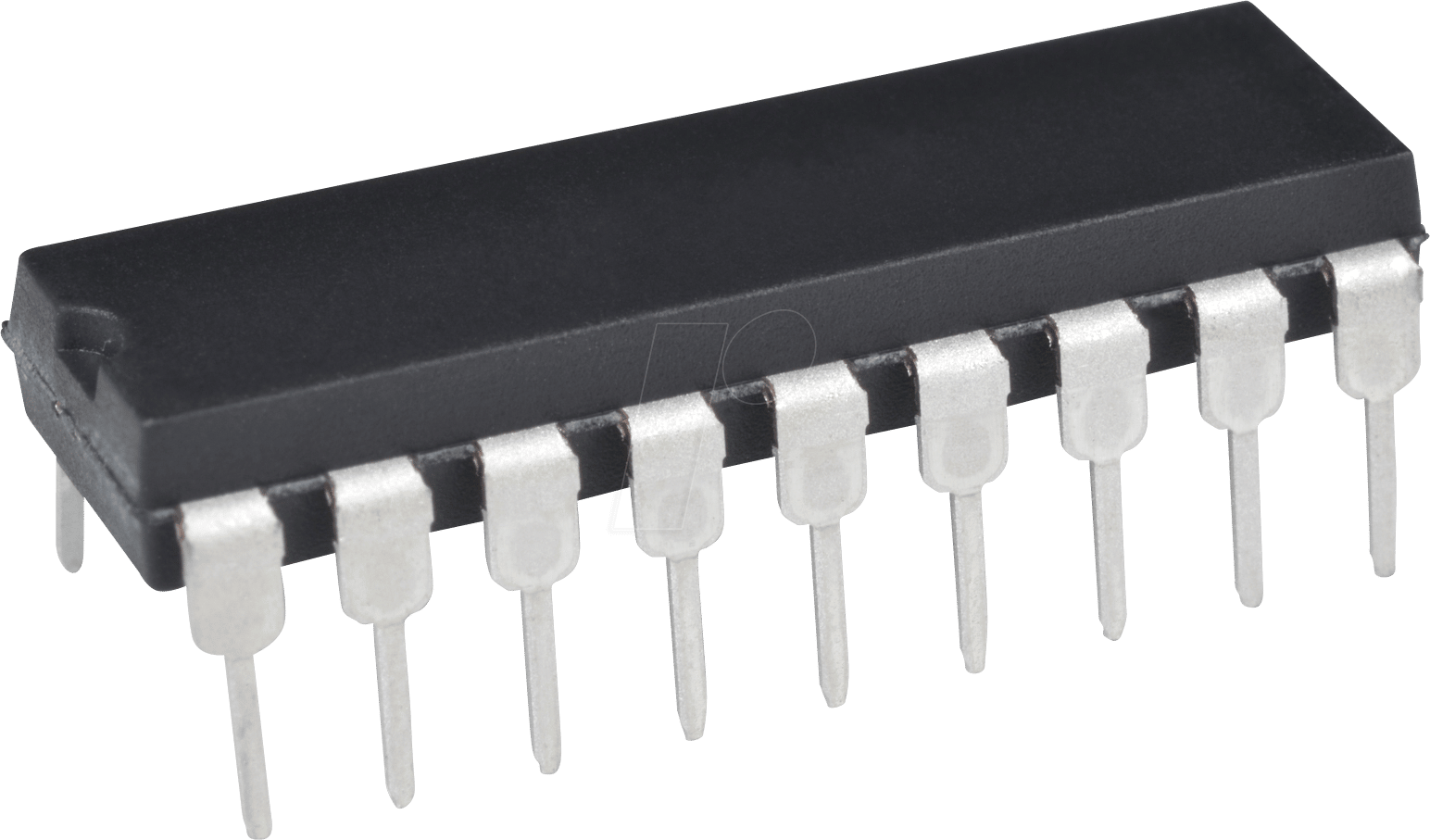

Leistungsstarker 8-Bit-Mikrocontroller: PIC 18F1220-I/P für anspruchsvolle Elektronikprojekte
Der PIC 18F1220-I/P – 8-Bit-PICmicro Mikrocontroller, 4 KB, 40 MHz, DIP-18 ist die ideale Lösung für Entwickler und Bastler, die einen robusten, vielseitigen und kosteneffizienten Mikrocontroller für eine breite Palette von Embedded-Systemen suchen. Wenn Sie eine zuverlässige Plattform für die Steuerung von Geräten, die Datenverarbeitung oder die Implementierung komplexer Logik benötigen, bietet dieser PIC-Mikrocontroller die notwendige Leistung und Flexibilität, um Ihre Designziele zu erreichen.
Vorteile des PIC 18F1220-I/P gegenüber Standardlösungen
Der PIC 18F1220-I/P setzt sich durch seine ausgewogene Kombination aus Leistungsfähigkeit, Konnektivität und programmierbarer Flexibilität von generischen Mikrocontrollern ab. Seine Architektur ist auf Effizienz und einfache Anwendung optimiert, was ihn zu einer überlegenen Wahl für Projekte macht, die sowohl Rechenleistung als auch präzise Steuerung erfordern. Die breite Verfügbarkeit von Entwicklungsressourcen und die bewährte Zuverlässigkeit von Microchip Technology sorgen für eine reibungslose Entwicklung und langfristige Stabilität.
Kernmerkmale und technische Spezifikationen
Der PIC 18F1220-I/P ist ein hochentwickelter Mikrocontroller, der sich durch seinen 8-Bit-Kern, eine Taktrate von bis zu 40 MHz und eine integrierte Flash-Speicherkapazität von 4 KB auszeichnet. Diese Kombination ermöglicht die Ausführung komplexer Programme und die Verarbeitung von Daten in Echtzeit. Der PIC 18F1220-I/P verfügt über eine Reihe von Peripheriegeräten, darunter mehrere Timer/Counter, einen PWM-Modul (Pulse Width Modulation) zur präzisen Steuerung von Motor- und Helligkeitssignalen sowie diverse Kommunikationsschnittstellen wie USART, SPI und I2C, die eine nahtlose Integration in bestehende oder neue Systemarchitekturen ermöglichen.
- Leistungsstarke 8-Bit-Architektur: Optimiert für eine effiziente Codeausführung und präzise Steuerung von Anwendungen.
- Hohe Taktfrequenz von 40 MHz: Ermöglicht schnelle Verarbeitungszeiten und Echtzeit-Reaktionen.
- Integrierter 4 KB Flash-Speicher: Bietet ausreichend Platz für die Speicherung von Programmlogik und Daten.
- Vielseitige Peripheriegeräte: Zahlreiche Timer, PWM-Module und Kommunikationsschnittstellen für flexible Anwendungsmöglichkeiten.
- DIP-18 Gehäuse: Vereinfacht die Prototypenentwicklung und die Integration in Schaltungen mit Steckplatinen.
- Geringer Stromverbrauch: Ideal für batteriebetriebene oder energiesensitive Anwendungen.
- Umfangreiche Entwicklungsunterstützung: Kompatibel mit gängigen Entwicklungstools und IDEs von Microchip.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit des PIC 18F1220-I/P macht ihn zu einer bevorzugten Wahl für eine breite Palette von Embedded-Systemen. Von der Steuerung einfacher Haushaltsgeräte über die Signalverarbeitung in Industrieanwendungen bis hin zur Realisierung komplexer Steuerungslogik in Robotik-Projekten – dieser Mikrocontroller bietet die notwendige Leistung und Flexibilität.
- Industrielle Automatisierung: Steuerung von Motoren, Sensoren und Aktoren in Fertigungsanlagen und Prozesssteuerungen.
- Konsumerelektronik: Steuerung von Funktionen in Haushaltsgeräten, Unterhaltungselektronik und Spielzeug.
- Automobilanwendungen: Einfache Steuerungsaufgaben, Instrumententafeln und Komfortfunktionen.
- Medizintechnik: Steuerungen für kleine medizinische Geräte und Diagnoseinstrumente.
- Robotik und Mechatronik: Motorsteuerung, Sensorintegration und Logikverarbeitung für autonome Systeme.
- Prototypenentwicklung und Hobbyelektronik: Eine robuste und zugängliche Plattform für das Erlernen und Experimentieren mit Mikrocontrollern.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Prozessorkern | 8-Bit-PICmicro RISC |
| Taktfrequenz | Bis zu 40 MHz |
| Programmspeicher (Flash) | 4 KB |
| RAM (Data SRAM) | 256 Bytes |
| EEPROM-Daten-Speicher | 128 Bytes |
| Digitale I/O-Pins | Bis zu 16 |
| Analog-Digital-Wandler (ADC) | 10-Bit, 5 Kanäle |
| Timer/Counter | 2 x 8-Bit, 1 x 16-Bit |
| Kommunikationsschnittstellen | 1 x USART, 1 x SPI, 1 x I2C |
| PWM-Kanäle | 1 x 16-Bit |
| Betriebsspannung | 2.0 V bis 5.5 V |
| Temperaturbereich | -40°C bis +85°C (Industrie Standard) |
| Gehäusetyp | DIP-18 (Dual In-line Package) |
Entwicklung und Programmierung des PIC 18F1220-I/P
Die Programmierung des PIC 18F1220-I/P kann mit einer Vielzahl von Entwicklungswerkzeugen von Microchip Technology erfolgen. Dazu gehören integrierte Entwicklungsumgebungen (IDEs) wie MPLAB X IDE, die eine umfassende Umgebung für Code-Entwicklung, Debugging und Programmierung bieten. Programmierer und Debugger wie der PICkit™-Serie oder der ICD (In-Circuit Debugger) ermöglichen die direkte Interaktion mit dem Mikrocontroller auf der Hardwareebene. Die Sprache der Wahl für die Programmierung ist üblicherweise C oder Assembler, wobei die C-Sprache aufgrund ihrer höheren Abstraktionsebene und Portabilität oft bevorzugt wird. Die umfangreiche Dokumentation und die aktive Community rund um die PIC-Mikrocontroller von Microchip erleichtern das Erlernen und die Anwendung.
Warum der PIC 18F1220-I/P die richtige Wahl für Ihr Projekt ist
Die Entscheidung für den PIC 18F1220-I/P basiert auf seiner bewährten Zuverlässigkeit, der kosteneffizienten Leistung und der ausgezeichneten Unterstützung durch Entwicklungsressourcen. Im Vergleich zu alternativen Mikrocontrollern bietet der PIC 18F1220-I/P ein hervorragendes Preis-Leistungs-Verhältnis für anspruchsvolle Embedded-Applikationen. Seine kompakte Bauform im DIP-18 Gehäuse erleichtert die Integration in Prototypen und Kleinserien, während die robusten Spezifikationen eine lange Lebensdauer und zuverlässige Funktion auch unter widrigen Bedingungen gewährleisten. Die integrierten Peripheriegeräte reduzieren die Notwendigkeit externer Komponenten, was zu einer Vereinfachung des Schaltungsdesigns und einer Kostenersparnis führt.
FAQ – Häufig gestellte Fragen zu PIC 18F1220-I/P – 8-Bit-PICmicro Mikrocontroller, 4 KB, 40 MHz, DIP-18
Was ist die Hauptfunktion eines PIC 18F1220-I/P Mikrocontrollers?
Der PIC 18F1220-I/P ist ein programmierbarer Mikrocontroller, der als „Gehirn“ in elektronischen Geräten fungiert. Er liest Sensordaten ein, verarbeitet diese gemäß einer vordefinierten Logik und steuert daraufhin Aktoren oder Displays an, um eine bestimmte Funktion auszuführen. Seine Hauptfunktion liegt in der Automatisierung und Steuerung von Prozessen in eingebetteten Systemen.
Für welche Art von Projekten ist der PIC 18F1220-I/P besonders gut geeignet?
Dieser Mikrocontroller eignet sich hervorragend für Projekte, die eine präzise Steuerung, Datenverarbeitung und Kommunikation erfordern. Dazu gehören z.B. Steuerungen für Haushaltsgeräte, industrielle Automatisierungslösungen, Robotik-Projekte, Mess- und Regeltechnik oder auch fortgeschrittene Hobbyelektronik-Projekte.
Wie wird der PIC 18F1220-I/P programmiert?
Die Programmierung erfolgt typischerweise in den Programmiersprachen C oder Assembler. Entwickelt und kompiliert wird der Code üblicherweise mit der MPLAB X IDE von Microchip Technology. Das Hochladen des Programmcodes auf den Mikrocontroller erfolgt über einen geeigneten Programmierer/Debugger wie den PICkit™.
Benötige ich spezielle Hardware, um mit dem PIC 18F1220-I/P zu arbeiten?
Ja, für die Entwicklung und das Testen benötigen Sie zusätzlich zum Mikrocontroller eine Entwicklungsumgebung. Dies beinhaltet in der Regel einen Programmierer/Debugger (z.B. PICkit™) und eine geeignete Entwicklungsplatine oder eine Breadboard-Schaltung, auf der der Mikrocontroller bestückt und mit anderen Komponenten verbunden werden kann.
Was bedeutet „DIP-18 Gehäuse“?
DIP steht für Dual In-line Package. Das „-18“ gibt die Anzahl der Pins an. Ein DIP-18 Gehäuse bedeutet, dass der Mikrocontroller 18 Anschlusspins hat, die in zwei Reihen angeordnet sind. Dieses Gehäuseformat ist gut für die Verwendung auf Steckplatinen (Breadboards) geeignet, was die Prototypenentwicklung vereinfacht.
Wie zuverlässig ist die 40 MHz Taktfrequenz für anspruchsvolle Anwendungen?
Eine Taktfrequenz von 40 MHz ist für viele 8-Bit-Mikrocontroller-Anwendungen ausreichend und bietet eine gute Balance zwischen Leistung und Energieverbrauch. Für sehr rechenintensive Aufgaben oder Echtzeitanwendungen mit extrem kurzen Reaktionszeiten könnten leistungsfähigere 16-Bit- oder 32-Bit-Mikrocontroller notwendig sein. Für die meisten typischen Anwendungen des PIC 18F1220-I/P ist diese Taktfrequenz jedoch sehr gut geeignet.
Bietet der PIC 18F1220-I/P Schnittstellen für die Kommunikation mit anderen Geräten?
Ja, der PIC 18F1220-I/P verfügt über integrierte Kommunikationsschnittstellen wie USART (Universal Synchronous/Asynchronous Receiver/Transmitter) für serielle Kommunikation, SPI (Serial Peripheral Interface) für die Kommunikation mit Peripheriegeräten wie Sensoren und Speichern sowie I2C (Inter-Integrated Circuit) für die Kommunikation mit anderen integrierten Schaltkreisen. Dies ermöglicht eine flexible Vernetzung.
