Leistungsstarke Mikrocontroller-Lösung für anspruchsvolle Embedded-Anwendungen: PIC 16LF1503-IST
Der PIC 16LF1503-IST ist die ideale Wahl für Entwickler und Ingenieure, die eine kosteneffiziente und gleichzeitig leistungsfähige Mikrocontroller-Lösung für eine Vielzahl von Embedded-Systemen suchen. Wenn Sie eine präzise Steuerung, zuverlässige Datenverarbeitung und flexible Konnektivität in kompaktem Format benötigen, bietet dieser PIC-Mikrocontroller die nötige Leistung und Funktionalität, um Ihre Projekte erfolgreich umzusetzen und sich von Standardlösungen abzuheben.
Kernmerkmale und Vorteile des PIC 16LF1503-IST
Der PIC 16LF1503-IST aus der renommierten PICmicro-Familie von Microchip Technology zeichnet sich durch eine durchdachte Kombination aus Kernleistung, Speicherressourcen und Peripherie aus, die ihn zu einem Eckpfeiler für viele Embedded-Designs macht. Seine geringe Leistungsaufnahme im Zusammenspiel mit einer Taktrate von 20 MHz ermöglicht effiziente und reaktionsschnelle Systemoperationen, selbst in energiebewussten Anwendungen.

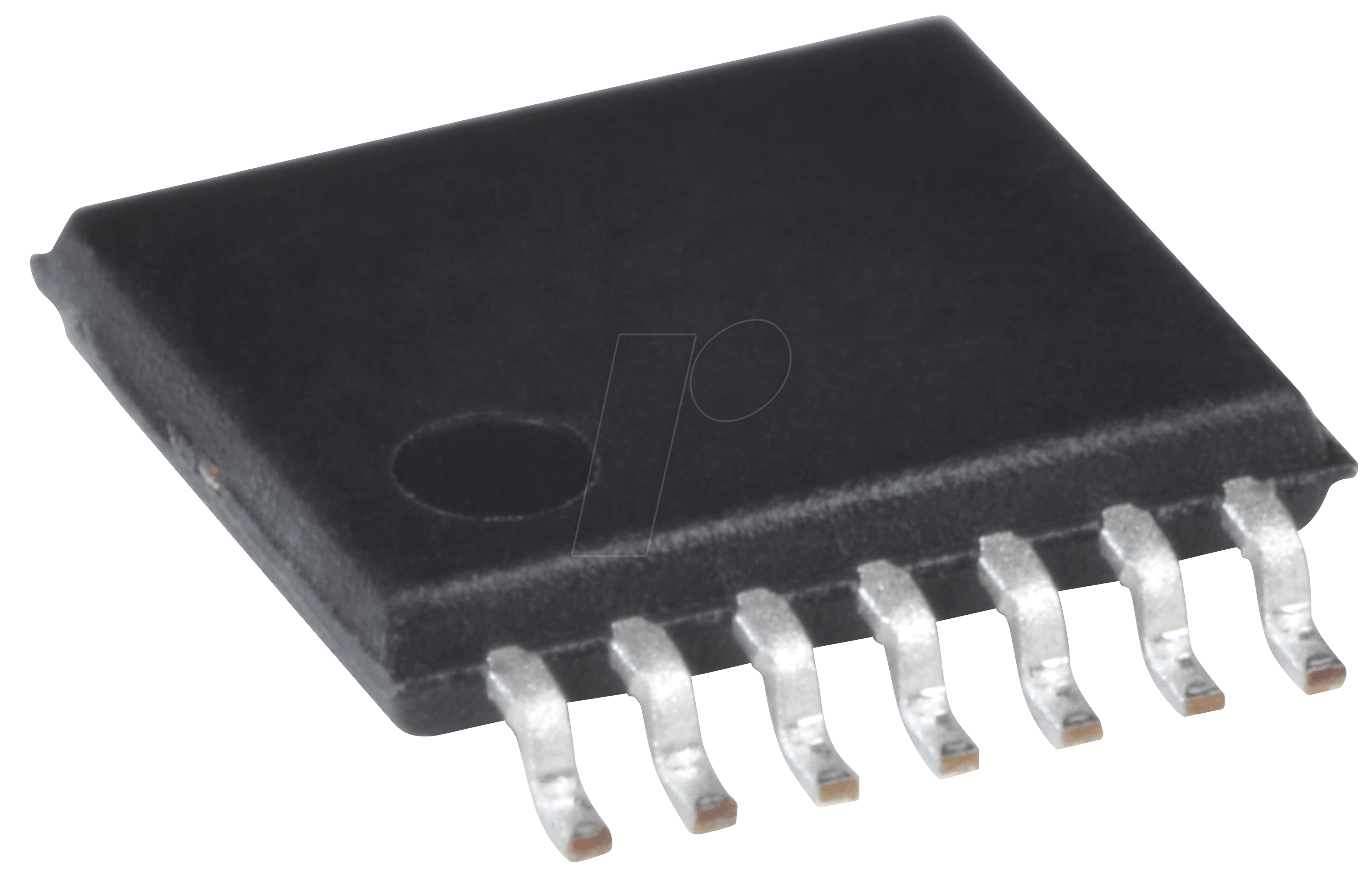

- Kompakte Bauform und geringer Stromverbrauch: Das TSSOP-14 Gehäuse minimiert den Platzbedarf auf der Platine, während die LF-Serie (Low-Power) für optimierte Energieeffizienz sorgt, was ihn perfekt für batteriebetriebene und portable Geräte macht.
- Ausreichende Speicherkapazität für komplexe Logik: Mit 3,5 KB an Flash-Speicher für Programmcode bietet der PIC 16LF1503-IST genügend Raum für die Implementierung moderner Algorithmen und Steuerungslogik, ohne dabei unnötige Komplexität einzuführen.
- Hohe Verarbeitungsgeschwindigkeit: Die Taktfrequenz von 20 MHz ermöglicht schnelle Befehlsausführung und damit eine präzise und zeitkritische Steuerung von Systemen und Prozessen.
- Integrierte Peripherie für breite Anwendbarkeit: Die vielseitigen integrierten Peripheriemodule erlauben die direkte Anbindung verschiedenster Sensoren, Aktoren und Kommunikationsschnittstellen, wodurch externe Komponenten reduziert und die Systemintegration vereinfacht werden.
- Kosteneffizienz und Verfügbarkeit: Als Teil einer etablierten Produktlinie profitiert der PIC 16LF1503-IST von hoher Verfügbarkeit und einem attraktiven Preis-Leistungs-Verhältnis, was ihn zu einer wirtschaftlich sinnvollen Wahl für Kleinserien- und Großserienproduktionen macht.
Technologische Überlegenheit und Anwendungsbereiche
Der PIC 16LF1503-IST setzt auf eine bewährte RISC-Architektur, die eine hohe Instruktionsdichte und eine effiziente Codeausführung ermöglicht. Diese Architektur, kombiniert mit der speziell für geringen Stromverbrauch optimierten „PIC“-Technologie, unterscheidet ihn von generischen Mikrocontrollern, die möglicherweise höhere Leistungsaufnahmen oder eine weniger optimierte Peripherie aufweisen. Die Fähigkeit, im Sleep-Modus extrem wenig Strom zu verbrauchen und bei Bedarf schnell aufzuwachen, ist ein entscheidender Vorteil in vielen modernen Elektronikanwendungen.
Die 3,5 KB an Flash-Speicher sind ausreichend für eine Vielzahl von Steuerungsaufgaben, von der einfachen Sensorabfrage und Aktuatorsteuerung bis hin zu komplexeren State-Machine-Implementierungen. Die 20 MHz Taktfrequenz ist ein optimaler Kompromiss zwischen Verarbeitungsgeschwindigkeit und Energieeffizienz, der für die meisten Echtzeit-Anforderungen im Embedded-Bereich bestens geeignet ist.
Typische Anwendungsbereiche umfassen:
- Industrielle Steuerungen und Automatisierungssysteme
- Haushaltsgeräte und Unterhaltungselektronik
- Medizintechnik und Überwachungsgeräte
- IoT-Geräte und Sensornetzwerke
- Automobilanwendungen (nicht sicherheitskritisch)
- Spielzeug und Hobby-Elektronik
Technische Spezifikationen im Detail
Die folgende Tabelle fasst die wichtigsten technischen Eigenschaften des PIC 16LF1503-IST zusammen und hebt die qualitativen Vorteile hervor, die sich aus diesen Spezifikationen ergeben.
| Merkmal | Spezifikation | Qualitativer Vorteil |
|---|---|---|
| Mikrocontroller Familie | PICmicro | Bewährte und zuverlässige Architektur mit breiter Entwicklerunterstützung und umfangreichem Ökosystem. |
| Kern-Architektur | 8-Bit RISC | Effiziente Befehlsausführung, vereinfachte Programmierung und gute Balance zwischen Leistung und Ressourcennutzung. |
| Programmspeicher (Flash) | 3,5 KB | Ausreichend Platz für die Implementierung robuster Steuerungslogik und Funktionalitäten für anspruchsvolle Embedded-Aufgaben. |
| Taktfrequenz | 20 MHz | Ermöglicht schnelle Datenverarbeitung und präzise Echtzeit-Reaktionen für dynamische Systemanforderungen. |
| Gehäusetyp | TSSOP-14 | Kompaktes und schlankes Gehäuse, das den Platzbedarf auf Leiterplatten minimiert und für dichte Bestückungen geeignet ist. |
| Betriebsspannung | Breiter Bereich (typisch 1.8V – 5.5V für LF-Serie) | Hohe Flexibilität bei der Stromversorgung und Eignung für verschiedene Energiequellen, inklusive BatteriebBetrieb. |
| Stromaufnahme (typisch im Active Mode) | Gering | Optimiert für Energieeffizienz, reduziert die Wärmeentwicklung und verlängert die Batterielaufzeit. |
| Anzahl der E/A-Pins | Bis zu 11 | Flexible Schnittstellen für die Anbindung diverser Sensoren, Schalter und weiterer externer Komponenten. |
Umfassende Peripherie für flexible Systemintegration
Der PIC 16LF1503-IST ist nicht nur ein leistungsfähiger Kern, sondern bietet auch eine Reihe von integrierten Peripheriemodulen, die seine Funktionalität erheblich erweitern und die Notwendigkeit externer Komponenten reduzieren. Diese Peripherie wurde sorgfältig ausgewählt, um die häufigsten Anforderungen in Embedded-Anwendungen abzudecken.
Analoge Funktionen: Der integrierte Analog-Digital-Wandler (ADC) ermöglicht die präzise Erfassung analoger Signale von Sensoren wie Temperatursensoren, Drucksensoren oder Lichtsensoren. Die Auflösung und Abtastrate sind für viele typische Messaufgaben ausreichend.
Digitale Kommunikation: Je nach genauer Variante und Konfiguration können Schnittstellen wie UART (Universal Asynchronous Receiver-Transmitter) für serielle Kommunikation mit anderen Mikrocontrollern oder PCs vorhanden sein. Dies ist essenziell für Debugging, Konfiguration oder die Kommunikation in verteilten Systemen.
Timer und Zähler: Mehrere Timer/Zähler stehen zur Verfügung, um Zeitmessungen durchzuführen, PWM-Signale (Pulsweitenmodulation) für die Motorsteuerung oder Helligkeitsregelung von LEDs zu generieren oder Ereignisse zu zählen. Diese sind grundlegend für die präzise Steuerung von Abläufen.
Low-Power-Funktionen: Die Kennzeichnung „LF“ steht für Low-Power. Dies impliziert fortschrittliche Schlaf- und Aufwachmechanismen, die den Stromverbrauch im Ruhezustand drastisch reduzieren. Dies ist ein entscheidender Faktor für Geräte, die über lange Zeiträume mit Batterien betrieben werden müssen.
Entwicklungsumgebung und Werkzeuge
Die Entwicklung mit dem PIC 16LF1503-IST wird durch das umfangreiche Ökosystem von Microchip Technology unterstützt. Die MPLAB X Integrated Development Environment (IDE) bietet eine leistungsfähige und benutzerfreundliche Plattform für das Schreiben, Kompilieren und Debuggen von Code. Zahlreiche Compiler (wie XC8) sind verfügbar, um den Code effizient auf die PIC-Architektur zu optimieren.
Hardware-Debugging-Werkzeuge wie der PICkit oder ICD-Debugger ermöglichen eine Echtzeit-Analyse des Programmablaufs und die schnelle Identifizierung von Fehlern direkt auf der Zielhardware. Die Verfügbarkeit von Datenblättern, Application Notes und Referenzdesigns erleichtert den Einstieg und beschleunigt den Entwicklungsprozess erheblich.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu PIC 16LF1503-IST – MCU, PICmicro, 3,5 KB, 20 MHz, TSSOP-14
Wie unterscheidet sich der PIC 16LF1503-IST von anderen PIC-Mikrocontrollern?
Der PIC 16LF1503-IST gehört zur PIC16F-Familie und zeichnet sich durch seine „LF“-Kennzeichnung aus, die auf optimierte Low-Power-Funktionen hinweist. Er bietet eine gute Balance zwischen Speicher, Leistung und Energieeffizienz für kostensensible und energiebewusste Anwendungen, während er gleichzeitig die bewährte PICmicro-Architektur nutzt.
Ist der PIC 16LF1503-IST für Anfänger in der Mikrocontroller-Entwicklung geeignet?
Ja, die PICmicro-Architektur ist bekannt für ihre relativ einfache Lernkurve, und die MPLAB X IDE mit dem XC8-Compiler bietet eine zugängliche Entwicklungsumgebung. Mit den verfügbaren Datenblättern und vielen Online-Ressourcen ist er auch für Einsteiger gut geeignet, die sich mit Embedded-Systemen beschäftigen.
Welche Art von Stromversorgung wird für den PIC 16LF1503-IST benötigt?
Der PIC 16LF1503-IST unterstützt in der Regel einen breiten Betriebsspannungsbereich, typischerweise zwischen 1.8V und 5.5V (dies kann je nach spezifischer Produktvariante leicht variieren). Dies ermöglicht den Einsatz mit verschiedenen Stromquellen, einschließlich Batterien und geregelten Netzteilen.
Wie kann der 3,5 KB Flash-Speicher optimal genutzt werden?
3,5 KB sind ausreichend für viele Steuerungsaufgaben. Eine effiziente Nutzung erfordert gut strukturierten Code, die Verwendung von Bibliotheken, wo sinnvoll, und das Vermeiden von unnötigen Overhead-Funktionen. Für sehr speicherintensive Anwendungen sind größere Mikrocontroller verfügbar, aber für die meisten typischen Steuerungsaufgaben ist dies eine gut bemessene Ressource.
Unterstützt der PIC 16LF1503-IST Low-Power-Modi?
Ja, die „LF“-Kennzeichnung steht für Low-Power. Der Mikrocontroller verfügt über verschiedene Schlaf- und Energiesparmodi, die den Stromverbrauch auf ein Minimum reduzieren, wenn er nicht aktiv arbeitet. Dies ist ein entscheidender Vorteil für batteriebetriebene Geräte.
Welche Debugging-Werkzeuge sind für die Entwicklung mit dem PIC 16LF1503-IST empfehlenswert?
Für das Debugging sind Hardware-Debugger wie der Microchip PICkit oder der ICD (In-Circuit Debugger) die erste Wahl. Diese ermöglichen ein Echtzeit-Debugging direkt auf der Zielhardware, das Setzen von Breakpoints und die Überwachung von Variablen im Speicher.
Ist der PIC 16LF1503-IST für die Industrieautomation geeignet?
Ja, der PIC 16LF1503-IST eignet sich hervorragend für viele Anwendungen in der Industrieautomation, insbesondere dort, wo eine kostengünstige und energieeffiziente Steuerung benötigt wird, wie z.B. in einfachen Sensor-Aktuator-Modulen, kleinen Steuerungseinheiten oder Überwachungssystemen. Für sicherheitskritische Anwendungen sollten dedizierte Sicherheitsmikrocontroller in Betracht gezogen werden.
