PIC 16F914-I/PT – Der leistungsstarke Mikrocontroller für anspruchsvolle Embedded-Anwendungen
Sie suchen nach einer zuverlässigen und vielseitigen Mikrocontroller-Lösung für Ihre Embedded-Projekte, die sowohl Leistung als auch Flexibilität bietet? Der PIC 16F914-I/PT von Microchip Technology ist die ideale Wahl für Entwickler und Ingenieure, die eine kompakte, aber leistungsfähige Recheneinheit mit integrierten Peripheriefunktionen für eine breite Palette von Automatisierungs-, Steuerungs- und Messanwendungen benötigen.
Überlegene Leistung und integrierte Funktionalität
Der PIC 16F914-I/PT zeichnet sich durch seine optimierte Architektur und die hohe Taktfrequenz von 20 MHz aus, die eine schnelle und effiziente Verarbeitung von Daten und Befehlen ermöglicht. Im Vergleich zu einfachen Standardlösungen bietet dieser PIC-Mikrocontroller eine signifikant höhere Rechenleistung und eine größere Anzahl an integrierten Peripheriemodulen, was die Notwendigkeit externer Komponenten reduziert und somit Kosten sowie Platz spart. Mit 7 KB Programmspeicher bietet er ausreichend Kapazität für komplexe Algorithmen und Firmware-Implementierungen, während der großzügige Datenspeicher die Speicherung von Variablen und Zwischenergebnissen gewährleistet.
Umfangreiche Peripherie für vielfältige Einsatzgebiete
Die integrierten Peripheriefunktionen des PIC 16F914-I/PT sind darauf ausgelegt, die Entwicklung von Embedded-Systemen zu vereinfachen und die Funktionalität zu erweitern. Dazu gehören:
- Analoge Funktionalität: Mehrere Analog-Digital-Wandler (ADCs) ermöglichen die präzise Erfassung analoger Signale aus Sensoren und anderen Quellen. Dies ist entscheidend für Anwendungen, die eine Umwandlung von physikalischen Größen wie Temperatur, Druck oder Licht in digitale Daten erfordern.
- Digitale Ein- und Ausgänge (GPIOs): Eine hohe Anzahl an konfigurierbaren GPIO-Pins erlaubt die Steuerung von Aktuatoren, die Erfassung digitaler Signale und die Kommunikation mit anderen Geräten. Die flexible Konfiguration dieser Pins maximiert die Anpassungsfähigkeit an spezifische Anwendungsanforderungen.
- Kommunikationsschnittstellen: Integrierte serielle Kommunikationsschnittstellen wie UART (Universal Asynchronous Receiver/Transmitter) und SPI (Serial Peripheral Interface) erleichtern die Anbindung an andere Mikrocontroller, Sensoren, Displays oder Kommunikationsmodule. Dies ist essenziell für vernetzte Systeme und Datenaustausch.
- Timer und Zeitgeber: Vielseitig einsetzbare Timer-Module ermöglichen präzise Zeitmessungen, die Generierung von PWM-Signalen (Pulsweitenmodulation) für die Motorsteuerung oder Helligkeitsregelung und die Erstellung von Zeitverzögerungen.
- Watchdog Timer: Ein integrierter Watchdog Timer sorgt für die Systemstabilität, indem er den Mikrocontroller im Falle eines Softwareabsturzes automatisch neu startet. Dies ist unerlässlich für kritische Anwendungen, bei denen eine hohe Verfügbarkeit gefordert ist.
Technische Spezifikationen im Detail
Der PIC 16F914-I/PT vereint kompakte Bauweise mit robuster Leistung. Die folgenden Spezifikationen verdeutlichen seine Eignung für professionelle Embedded-Entwicklungen:
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Microchip Technology |
| Produktfamilie | PICmicro |
| Mikrocontroller-Architektur | PIC |
| Prozessor-Kern | PIC16 |
| Taktfrequenz (Max.) | 20 MHz |
| Programmspeichergröße | 7 KB |
| RAM-Größe | 256 Bytes |
| E/A-Ports | 36 |
| ADC-Kanäle | 8 |
| Betriebsspannung (Min.) | 2.0 V |
| Betriebsspannung (Max.) | 5.5 V |
| Gehäuse | TQFP-44 |
| Betriebstemperatur (Min.) | -40 °C |
| Betriebstemperatur (Max.) | +85 °C |
Einsatzbereiche: Wo der PIC 16F914-I/PT glänzt
Die hohe Flexibilität und die umfangreichen integrierten Funktionen des PIC 16F914-I/PT machen ihn zu einer hervorragenden Wahl für eine Vielzahl von Anwendungen:
- Industrielle Automatisierung: Steuerung von Maschinen, Überwachung von Produktionsprozessen, Datenprotokollierung.
- Konsumelektronik: Steuereinheiten für Haushaltsgeräte, Medientechnik, Spielzeug.
- Automobilindustrie: Steuergeräte für Komfortfunktionen, Anzeigeanwendungen.
- Medizintechnik: Steuerungen für Diagnosegeräte, Überwachungssysteme (nicht-lebensnotwendig).
- Internet of Things (IoT): Sensordatenverarbeitung, Kommunikationseinheiten, Steuerungslogik für vernetzte Geräte.
- Mess- und Regeltechnik: Präzise Steuerung und Erfassung von Prozessgrößen.
Optimierte Entwicklungsumgebung und Support
Microchip Technology bietet eine ausgereifte Entwicklungsumgebung, die den Designprozess erheblich erleichtert. Die PIC 16F914-I/PT ist nahtlos in Tools wie MPLAB X IDE und den XC8 C-Compiler integriert. Dies ermöglicht eine effiziente Code-Entwicklung, Debugging und Optimierung. Umfangreiche Dokumentation, Anwendungsbeispiele und eine aktive Community unterstützen Entwickler bei der schnellen Umsetzung ihrer Projekte. Die Verfügbarkeit von Debugger- und Programmierwerkzeugen wie PICkit™ vereinfacht das Testen und Hochladen der Firmware auf den Mikrocontroller.

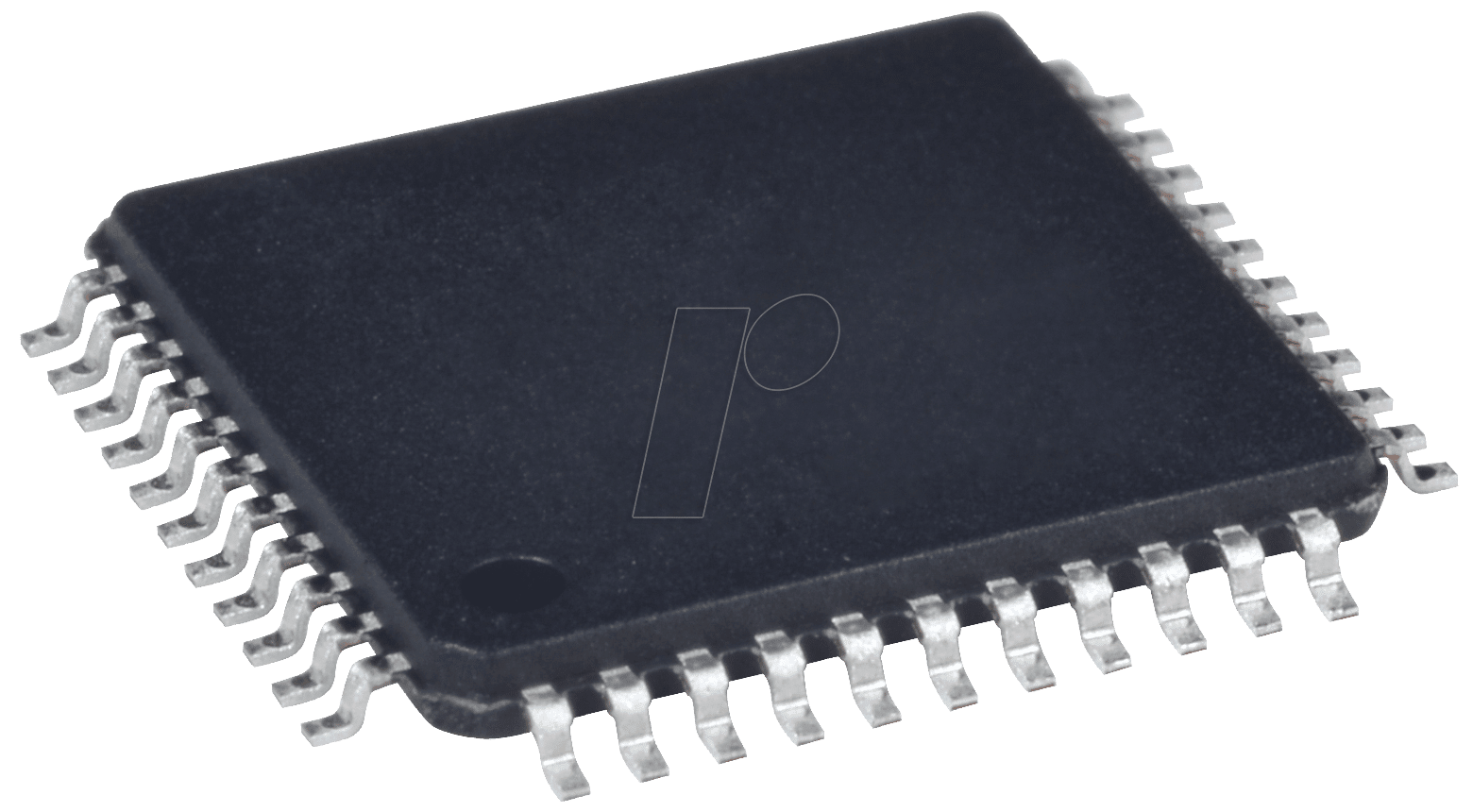

Vorteile des TQFP-44 Gehäuses
Das TQFP-44 (Thin Quad Flat Pack) Gehäuse bietet eine attraktive Kombination aus geringer Bauhöhe und guter Handhabung für die Oberflächenmontage (SMD). Mit seinen 44 Pins ermöglicht es eine hohe Pin-Dichte und eine effiziente Nutzung des verfügbaren Platzes auf der Leiterplatte. Die quad-förmige Anordnung der Anschlüsse vereinfacht das Layout und die Bestückung, während die relativ dünne Bauform die Integration in kompakte Gehäuse ermöglicht. Dies macht das TQFP-44 zu einer bevorzugten Wahl für viele moderne Embedded-Designs, bei denen Platzersparnis und Designflexibilität entscheidend sind.
Haltbarkeit und Zuverlässigkeit unter anspruchsvollen Bedingungen
Der PIC 16F914-I/PT ist für einen breiten Betriebstemperaturbereich von -40 °C bis +85 °C spezifiziert. Diese Robustheit stellt sicher, dass der Mikrocontroller auch in Umgebungen mit extremen Temperaturschwankungen zuverlässig arbeitet. Die hochwertige Verarbeitung und die langjährige Erfahrung von Microchip Technology in der Mikrocontroller-Fertigung garantieren eine hohe Lebensdauer und Ausfallsicherheit, was für industrielle und professionelle Anwendungen von höchster Bedeutung ist.
FAQ – Häufig gestellte Fragen zu PIC 16F914-I/PT – MCU, PICmicro, 7 KB, 20 MHz, TQFP-44
Welche Programmiersprachen werden für den PIC 16F914-I/PT unterstützt?
Der PIC 16F914-I/PT kann primär in der Programmiersprache C mit dem Microchip XC8 C-Compiler entwickelt werden. Assembler-Programmierung ist ebenfalls möglich, wird aber für komplexere Projekte seltener eingesetzt.
Wie wird die Firmware auf den PIC 16F914-I/PT geladen?
Die Firmware wird typischerweise über einen In-Circuit Debugger/Programmer wie den PICkit™ oder einen Universal-Programmierer in den Programmspeicher des Mikrocontrollers geladen. Dies geschieht über spezielle Programmierschnittstellen, die auf dem Chip integriert sind.
Ist der PIC 16F914-I/PT für den Einsatz in sicherheitskritischen Anwendungen geeignet?
Für sicherheitskritische Anwendungen, insbesondere solche, die die funktionsbezogene Sicherheit nach ISO 26262 erfordern, sollten spezialisierte Automotive- oder sicherheitszertifizierte Mikrocontroller in Betracht gezogen werden. Der PIC 16F914-I/PT ist für allgemeine industrielle und Konsumentenanwendungen konzipiert und verfügt nicht über spezifische Zertifizierungen für höchste Sicherheitsstandards.
Wie ist die Stromaufnahme des PIC 16F914-I/PT?
Die Stromaufnahme variiert je nach Betriebsmodus und Taktfrequenz. Im aktiven Modus bei 20 MHz liegt die typische Stromaufnahme im niedrigen Milliampere-Bereich. Energiesparmodi (Sleep-Modus) ermöglichen eine deutlich reduzierte Stromaufnahme, die oft im Mikroampere-Bereich liegt.
Welche Vorteile bietet der PIC 16F914-I/PT gegenüber älteren PIC-Modellen?
Der PIC 16F914-I/PT bietet im Vergleich zu älteren PIC-Generationen oft eine höhere Rechenleistung, mehr Speicher, eine erweiterte Peripherieausstattung und verbesserte Energiesparfunktionen. Spezifische Vorteile hängen vom direkten Vergleichsmodell ab.
Benötige ich spezielle Treiber für die USB-Kommunikation mit diesem Mikrocontroller?
Der PIC 16F914-I/PT verfügt standardmäßig nicht über eine integrierte USB-Schnittstelle. Wenn USB-Kommunikation erforderlich ist, muss diese extern über einen USB-zu-seriellen Konverter oder durch die Implementierung eines USB-Stacks auf einem geeigneten Mikrocontroller realisiert werden.
Wie lange ist die Verfügbarkeit des PIC 16F914-I/PT gesichert?
Microchip Technology ist bekannt für seine lange Produktverfügbarkeit. Spezifische Details zur Langzeitverfügbarkeit für den PIC 16F914-I/PT sollten direkt beim Hersteller oder autorisierten Distributoren angefragt werden, um sicherzustellen, dass er für geplante Serienproduktionen geeignet ist.
