Der PIC 16F877A-I/PT: Ihr Schlüssel zur zuverlässigen Mikrocontroller-Entwicklung
Sie suchen einen leistungsfähigen und vielseitigen 8-Bit-Mikrocontroller, der Ihre Embedded-Projekte auf das nächste Level hebt? Der PIC 16F877A-I/PT bietet mit seinem robusten Design, umfangreichen Speicher und seiner bewährten Architektur die ideale Plattform für anspruchsvolle Steuerungsaufgaben in Industrie, Hobbyelektronik und Forschung. Er ist die überlegene Wahl für Entwickler, die Wert auf Stabilität, Flexibilität und eine breite Anwendungsunterstützung legen.
Architektonische Überlegenheit des PIC 16F877A-I/PT
Der PIC 16F877A-I/PT basiert auf der bewährten PICmicro-Architektur von Microchip Technology, die für ihre Effizienz und Zuverlässigkeit bekannt ist. Seine 8-Bit-Datenbusbreite ermöglicht eine effiziente Verarbeitung von Daten für eine Vielzahl von Steuerungs- und Messaufgaben. Mit einer Taktfrequenz von bis zu 20 MHz bietet er eine solide Performance, die für die meisten embedded Anwendungen mehr als ausreichend ist, ohne dabei unnötig Energie zu verbrauchen. Die Harvard-Architektur sorgt für eine getrennte Verarbeitung von Befehls- und Datensätzen, was die Effizienz steigert und die Ausführungsgeschwindigkeit verbessert. Dies unterscheidet ihn von einfacheren Mikrocontrollern, die oft eine von-Neumann-Architektur nutzen und hierdurch Limitierungen in der parallelen Datenverarbeitung aufweisen können.
Umfangreiche Speicherressourcen für komplexe Applikationen
Mit 14 KB Flash-Programmspeicher bietet der PIC 16F877A-I/PT genügend Kapazität, um auch komplexere Algorithmen und Anwendungen zu implementieren. Dies ist ein signifikanter Vorteil gegenüber Mikrocontrollern mit deutlich geringerem Speicherplatz, die oft Kompromisse bei der Funktionalität oder der Code-Optimierung erfordern. Der 368-Byte-RAM für Daten und der 256-Byte-EEPROM für persistente Datenspeicherung runden das Speicherpaket ab und ermöglichen eine flexible Handhabung von Laufzeitdaten sowie das Speichern von Konfigurationseinstellungen oder Kalibrierungsdaten, die auch nach einem Stromausfall erhalten bleiben müssen.
Vielseitige Peripherie für maximale Integrationsfähigkeit
Die Stärke des PIC 16F877A-I/PT liegt in seiner breiten Palette an integrierten Peripheriemodulen, die eine hohe Integrationsfähigkeit in verschiedensten Schaltungen ermöglichen. Diese umfangreiche Peripherie reduziert die Notwendigkeit externer Komponenten, was zu geringeren Systemkosten und einer vereinfachten Platine führt. Im Vergleich zu Mikrocontrollern mit reduzierter Peripherie bietet der 16F877A-I/PT eine deutlich höhere Flexibilität bei der Systemgestaltung.
- Zwei 8-Bit-Timer/Counter: Ideal für Zeitmessungen, Pulsgenerierung und Ereigniszähler.
- Ein 16-Bit-Timer/Counter: Bietet höhere Auflösung für präzisere Zeitmessungen, was bei anspruchsvollen Timing-Anwendungen unerlässlich ist.
- Brown-out Reset (BOR) und Power-on Reset (POR): Gewährleisten einen stabilen Systemstart und Schutz vor unerwarteten Spannungsabfällen.
- Watchdog Timer (WDT): Sorgt für Systemstabilität durch automatischen Reset bei Software-Hängern, eine kritische Funktion für langlebige und zuverlässige Systeme.
- Analog-Digital-Wandler (ADC): Ein 8-Kanal-ADC mit 10-Bit-Auflösung ermöglicht die präzise Erfassung analoger Signale wie Sensordaten, was ihn für Mess- und Regelungstechnik prädestiniert.
- Interfacen für serielle Kommunikation: UART (Universal Asynchronous Receiver/Transmitter) für serielle Datenübertragung, SPI (Serial Peripheral Interface) und I2C (Inter-Integrated Circuit) für die Kommunikation mit anderen Mikrocontrollern, Sensoren und externen Geräten. Diese vielfältigen Schnittstellen erlauben eine einfache Integration in bestehende oder neue Kommunikationsnetzwerke.
- Capture/Compare/PWM-Module: Ermöglichen die präzise Steuerung von Motoren, die Erzeugung von Pulsweitenmodulation (PWM) für Helligkeits- oder Geschwindigkeitsregelung und das Erfassen von externen Signalen.
- Bis zu 33 I/O-Pins: Bieten flexible Anschlussmöglichkeiten für Sensoren, Aktoren und Display-Module.

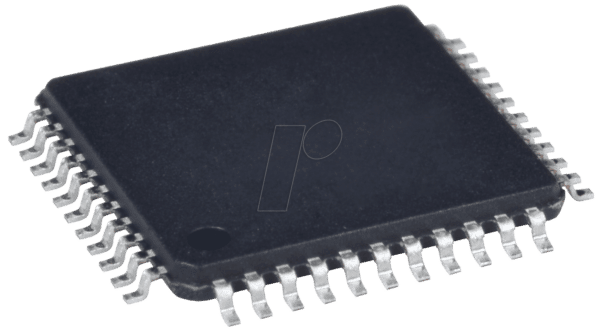

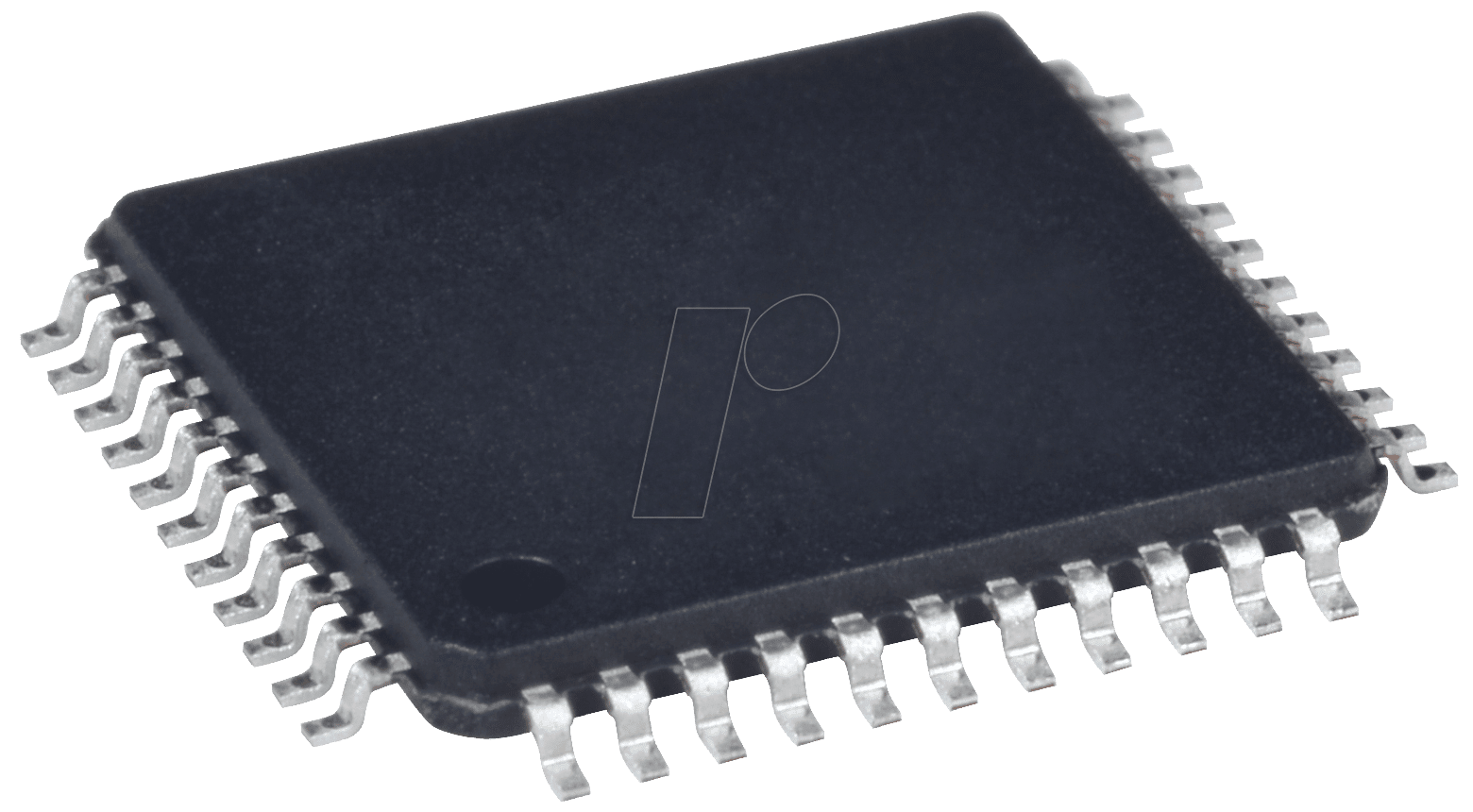

Robuste Bauform und Zuverlässigkeit im TQFP-44 Gehäuse
Der PIC 16F877A-I/PT wird im TQFP-44 (Thin Quad Flat Package) geliefert. Dieses Gehäuse ist für die Oberflächenmontage (SMD) konzipiert und zeichnet sich durch seine geringe Bauhöhe und die gleichmäßige Verteilung der Anschlüsse aus. Dies erleichtert das Design von kompakten Leiterplatten und ermöglicht eine effiziente Bestückung durch automatisierte Fertigungsprozesse. Die Pins sind gut zugänglich und bieten eine zuverlässige elektrische Verbindung, was zu einer höheren Zuverlässigkeit des Gesamtsystems führt, insbesondere in vibrationsreichen oder anspruchsvollen Umgebungen.
Vorteile des PIC 16F877A-I/PT gegenüber Alternativen
Der PIC 16F877A-I/PT sticht durch eine Kombination von Merkmalen hervor, die ihn von vielen anderen Mikrocontrollern abheben. Während günstigere Alternativen oft nur über eine rudimentäre Peripherie oder geringeren Speicher verfügen, bietet der 16F877A-I/PT eine ausgewogene Mischung aus Leistung, Flexibilität und bewährter Stabilität. Seine breite Akzeptanz in der Entwicklergemeinschaft und die umfangreiche Verfügbarkeit von Bibliotheken und Tools reduzieren den Entwicklungsaufwand und beschleunigen die Markteinführung Ihrer Produkte. Dies ist ein entscheidender Vorteil gegenüber proprietären oder weniger verbreiteten Architekturen, bei denen die Suche nach Unterstützung und Ressourcen zeitaufwendiger sein kann.
Anwendungsgebiete: Wo der PIC 16F877A-I/PT glänzt
Der PIC 16F877A-I/PT ist aufgrund seiner Vielseitigkeit und Robustheit eine ausgezeichnete Wahl für eine breite Palette von Anwendungen:
- Industrielle Automatisierung und Steuerung: Überwachung von Produktionsprozessen, Steuerung von Maschinen und Robotern.
- Mess- und Regelungstechnik: Erfassung von Sensorwerten, Implementierung von PID-Reglern und Überwachung von Systemparametern.
- Hobbyelektronik und Prototyping: Ideale Plattform für eigene Elektronikprojekte, Robotik und smarte Geräte.
- Automotive-Anwendungen: Einfache Steuerungsaufgaben in Fahrzeugen, z.B. Innenraumbeleuchtung, Fensterheber.
- Medizintechnik: Steuerungsaufgaben in nicht-kritischen medizinischen Geräten, z.B. Pumpensteuerungen, Anzeigeeinheiten.
- Unterhaltungselektronik: Steuerung von AV-Geräten, Displays und einfacheren Haushaltsgeräten.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation | Vorteil |
|---|---|---|
| Architektur | 8-Bit PICmicro | Effiziente Datenverarbeitung für Steuerungsaufgaben. |
| Taktfrequenz | Bis zu 20 MHz | Solide Performance für eine breite Palette von Anwendungen. |
| Flash-Programmspeicher | 14 KB | Ausreichend Platz für komplexe Programme und Algorithmen. |
| RAM (Daten) | 368 Bytes | Flexibilität bei der Speicherung von Laufzeitdaten. |
| EEPROM (Daten) | 256 Bytes | Persistenter Speicher für Konfiguration und Kalibrierungsdaten. |
| I/O-Pins | Bis zu 33 | Hohe Anschlussvielfalt für Sensoren und Aktoren. |
| ADC | 10-Bit, 8 Kanäle | Präzise Erfassung analoger Signale. |
| Serielle Schnittstellen | UART, SPI, I2C | Vielseitige Kommunikationsmöglichkeiten. |
| Gehäuse | TQFP-44 | Kompakt, für Oberflächenmontage, erleichtert Platinendesign. |
| Betriebsspannung | 2.0V – 5.5V (typisch) | Breiter Betriebsspannungsbereich ermöglicht Einsatz in verschiedenen Systemen. |
FAQ – Häufig gestellte Fragen zu PIC 16F877A-I/PT – 8-Bit-PICmicro Mikrocontroller, 14 KB, 20 MHz, TQFP-44
Was ist die Hauptanwendung für den PIC 16F877A-I/PT?
Der PIC 16F877A-I/PT eignet sich hervorragend für allgemeine Steuerungs-, Mess- und Regelungsaufgaben in einer Vielzahl von Bereichen, von der industriellen Automatisierung und Robotik bis hin zur Hobbyelektronik und Prototypentwicklung.
Ist der PIC 16F877A-I/PT auch für Anfänger geeignet?
Ja, aufgrund der großen Community, der breiten Verfügbarkeit von Lernressourcen, Entwicklungswerkzeugen und einer etablierten Architektur ist der PIC 16F877A-I/PT auch für Einsteiger in die Mikrocontroller-Programmierung gut zugänglich.
Welche Programmiersprachen werden für den PIC 16F877A-I/PT unterstützt?
Der PIC 16F877A-I/PT kann sowohl in C als auch in Assembler programmiert werden. C ist aufgrund seiner höheren Abstraktionsebene und der Verfügbarkeit von Compilern weit verbreitet.
Welche Entwicklungsboards und Programmer sind mit dem PIC 16F877A-I/PT kompatibel?
Es gibt zahlreiche Entwicklungsboards und Programmer, die mit dem PIC 16F877A-I/PT kompatibel sind, darunter PICkit™-Programmer und viele universelle In-Circuit-Debugger (ICD).
Wie unterscheidet sich der PIC 16F877A-I/PT von moderneren 16-Bit- oder 32-Bit-Mikrocontrollern?
Der Hauptunterschied liegt in der Verarbeitungsbreite und der Komplexität. Der 8-Bit-PIC 16F877A-I/PT ist oft einfacher zu programmieren und erfordert weniger komplexe Entwicklungswerkzeuge, was ihn ideal für einfachere bis mittelschwere Aufgaben macht, bei denen die Kosten und der Energieverbrauch eine wichtige Rolle spielen.
Was bedeutet die Bezeichnung „TQFP-44“?
TQFP steht für Thin Quad Flat Package. Die „44“ gibt die Anzahl der Anschlüsse (Pins) des Bausteins an. Es handelt sich um ein quadratisches, oberflächenmontierbares Gehäuse.
Ist der PIC 16F877A-I/PT für den Einsatz in Umgebungen mit hohen Temperaturen geeignet?
Der PIC 16F877A-I/PT ist für einen industriellen Temperaturbereich ausgelegt, jedoch sollten die spezifischen Datenblätter für exakte Temperaturgrenzen und Betriebsbedingungen konsultiert werden. Für extrem anspruchsvolle Umgebungen können spezielle Industriekomponenten erforderlich sein.
