Der PIC 16F877A-I/P: Ihr Fundament für innovative Elektronikprojekte
Suchen Sie nach einer leistungsstarken und flexiblen Steuerungsplattform für Ihre anspruchsvollen Elektronikentwicklungen? Der PIC 16F877A-I/P ist die Brücke zwischen Ihrer Idee und der funktionsfähigen Hardware. Entwickler, Ingenieure und Maker finden hier den idealen Mikrocontroller, um komplexe Steuerungsaufgaben, Automatisierungsprozesse und datenintensive Anwendungen mit Präzision und Zuverlässigkeit umzusetzen.
Warum der PIC 16F877A-I/P die überlegene Wahl ist
Der PIC 16F877A-I/P von Microchip Technology repräsentiert eine etablierte und bewährte Architektur, die sich durch ihre Robustheit, Vielseitigkeit und ihr exzellentes Preis-Leistungs-Verhältnis auszeichnet. Im Vergleich zu einfacheren Mikrocontrollern bietet er eine signifikant größere Speicherkapazität, höhere Taktfrequenzen und eine breitere Palette an Peripherieeinheiten, was ihn zur ersten Wahl für Projekte macht, die über rudimentäre Steuerungsfunktionen hinausgehen. Die 14 KB Flash-Speicher ermöglichen die Implementierung komplexer Algorithmen und die Speicherung umfangreicher Datensätze, während die 20 MHz Taktfrequenz eine schnelle Verarbeitung und reaktionsschnelle Systemausführung garantiert. Die DIP-40 Gehäuseform vereinfacht zudem die Handhabung und Integration in Prototypen und Kleinserienfertigung über Steckbretter und Durchsteckverdrahtung.
Architektur und Kernkompetenzen des PIC 16F877A-I/P
Das Herzstück des PIC 16F877A-I/P bildet der bewährte PICmicro 8-Bit-RISC-Prozessor. Diese Architektur ist bekannt für ihre Effizienz und ihre einfache Programmierung. Das Instruktionsset ist optimiert, um mit nur wenigen Zyklen komplexe Befehle auszuführen, was zu einer hohen Rechenleistung bei gleichzeitig geringem Stromverbrauch führt. Die Architektur zeichnet sich durch eine Pipeline aus, die eine parallele Ausführung von Befehlen ermöglicht und so die Gesamtgeschwindigkeit des Systems erhöht. Die Kernkompetenzen liegen in der präzisen Ansteuerung von Peripheriegeräten, der Verarbeitung von Sensorinformationen und der Implementierung von Kommunikationsprotokollen.
Umfangreiche Peripheriefunktionen für maximale Flexibilität
Die wahre Stärke des PIC 16F877A-I/P liegt in seinem reichhaltigen Angebot an integrierten Peripheriefunktionen, die eine breite Palette von Anwendungen abdecken:
- Analoge Funktionalität: Mehrere Analog-Digital-Wandler (ADCs) mit hoher Auflösung ermöglichen die präzise Erfassung von analogen Sensorsignalen. Dies ist essenziell für Messaufgaben, Umweltmonitoring und Regelungstechnik.
- Digitale Ein- und Ausgänge: Eine hohe Anzahl an konfigurierbaren digitalen I/O-Pins erlaubt die direkte Ansteuerung von LEDs, Relais, Motoren und die Erfassung von digitalen Sensorsignalen.
- Timer und Zähler: Mehrere 16-Bit-Timer/Zähler bieten präzise Zeitsteuerung für PWM-Generierung, Event-Zählung und Zeitverzögerungen.
- Kommunikationsschnittstellen: Integrierte USART (seriell), SPI und I²C-Module ermöglichen die reibungslose Kommunikation mit anderen Mikrocontrollern, Sensoren, Displays und externen Speichergeräten. Dies ist unerlässlich für vernetzte Systeme und Datenlogger.
- Capture/Compare/PWM-Module: Diese Module sind entscheidend für anspruchsvolle Steuerungsanwendungen wie Motorsteuerung, präzise Impulserzeugung und Signalverarbeitung.
- Watchdog Timer: Ein integrierter Watchdog Timer sorgt für Systemstabilität, indem er den Mikrocontroller im Falle eines Softwareabsturzes automatisch neu startet.
Speicherarchitektur und Programmierbarkeit
Der PIC 16F877A-I/P verfügt über 14 KB programmierbaren Flash-Speicher für den Programmlauf. Dieser nichtflüchtige Speicher behält seine Daten auch nach dem Abschalten der Stromversorgung. Ergänzt wird dies durch 368 Bytes RAM für Variablen und Stack sowie 256 Bytes EEPROM für persistente Datenspeicherung, wie Kalibrierungswerte oder Konfigurationseinstellungen. Die Programmierung erfolgt üblicherweise über eine In-Circuit-Serial-Programming (ICSP)-Schnittstelle, was eine schnelle und effiziente Entwicklung und Debugging ermöglicht. Die Unterstützung von Hochsprachen wie C, sowie Assembly, bietet Entwicklern die Flexibilität, die für ihre Projekte am besten geeignete Entwicklungsumgebung zu wählen.
Anwendungsbereiche: Wo der PIC 16F877A-I/P glänzt
Die Vielseitigkeit des PIC 16F877A-I/P eröffnet ein breites Spektrum an Einsatzmöglichkeiten:
- Industrielle Automatisierung: Steuerung von Maschinen, Anlagenüberwachung, Prozessregelung.
- Gebäudeautomation: Intelligente Lichtsteuerung, Heizungs-, Lüftungs- und Klimaanlagensteuerung (HLK).
- Robotik: Steuerung von Motoren, Sensordatenverarbeitung, Kinematikkontrolle.
- Mess- und Prüftechnik: Entwicklung von Messgeräten, Datenloggern, Prüfständen.
- Konsumelektronik: Steuerung von Haushaltsgeräten, Multimedia-Systemen.
- Embedded Systeme: Generelle Steuerungsaufgaben in diversen technischen Geräten und Systemen.
Technische Spezifikationen im Detail
Für eine detaillierte Übersicht der Leistungsmerkmale bietet sich die folgende Zusammenfassung an:
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Microchip Technology |
| Typ | 8-Bit-PICmicro Mikrocontroller |
| Prozessorkern | PIC16 |
| Taktfrequenz (max.) | 20 MHz |
| Programmspeicher (Flash) | 14 KB |
| Datenspeicher (RAM) | 368 Bytes |
| EEPROM-Datenspeicher | 256 Bytes |
| Anzahl I/O-Pins | 33 |
| AD-Wandler | 8 Kanäle, 10-Bit |
| Timer | 2 x 16-Bit, 1 x 8-Bit |
| Kommunikationsschnittstellen | USART, SPI, I²C |
| Spannungsversorgung (typ.) | 4.0 V – 5.5 V |

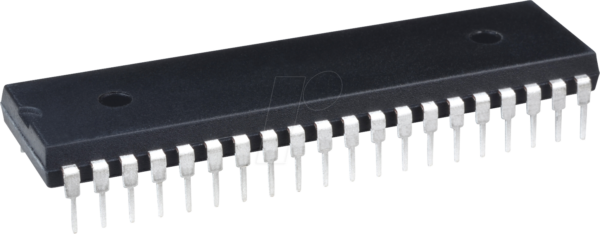

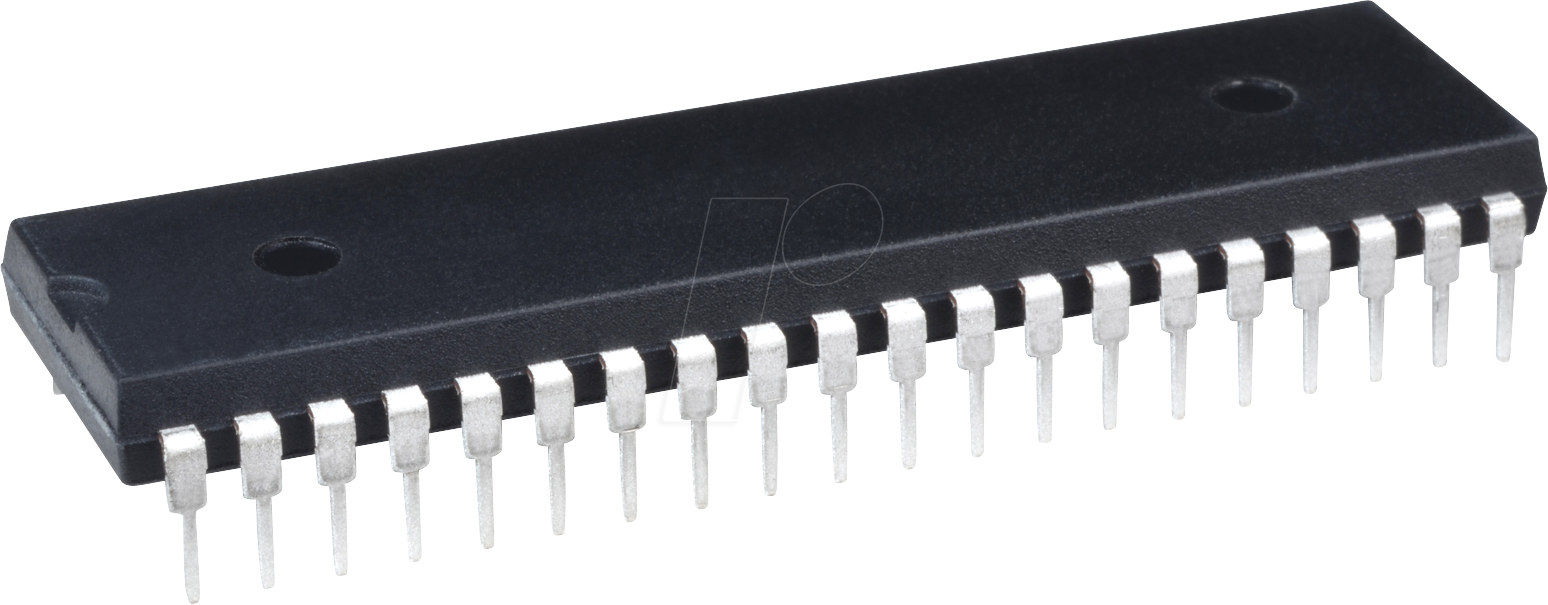

| Gehäuse | DIP-40 (Dual In-line Package) |
| Betriebstemperatur | -40 °C bis +85 °C (Industriequalität) |
Häufig gestellte Fragen zu PIC 16F877A-I/P – 8-Bit-PICmicro Mikrocontroller, 14 KB, 20 MHz, DIP-40
Ist der PIC 16F877A-I/P für Anfänger geeignet?
Der PIC 16F877A-I/P ist ein leistungsfähiger Mikrocontroller, der sich gut für fortgeschrittene Hobbyisten und professionelle Entwickler eignet. Für absolute Anfänger könnten einfachere Mikrocontroller mit weniger Funktionen zunächst einfacher zu handhaben sein. Die umfangreiche Dokumentation und die große Community bieten jedoch auch Einsteigern mit Lernbereitschaft eine gute Unterstützung.
Welche Entwicklungsumgebung (IDE) wird für den PIC 16F877A-I/P empfohlen?
Microchip Technology bietet die kostenlose integrierte Entwicklungsumgebung (IDE) MPLAB X IDE an, die den PIC 16F877A-I/P vollumfänglich unterstützt. In Kombination mit dem MPLAB XC8 C Compiler (kommerziell oder kostenlose Version mit eingeschränkten Optimierungen) erhalten Sie ein leistungsstarkes Werkzeug für die Softwareentwicklung.
Wie programmiert man den PIC 16F877A-I/P?
Die Programmierung erfolgt typischerweise über eine In-Circuit-Serial-Programming (ICSP)-Schnittstelle. Hierfür benötigen Sie einen geeigneten PIC-Programmer (z.B. PICkit 3, PICkit 4) und die MPLAB X IDE. Der Mikrocontroller kann direkt auf Ihrer Entwicklungsplatine oder einem speziellen Programmieradapter programmiert werden.
Kann der PIC 16F877A-I/P analoge Signale verarbeiten?
Ja, der PIC 16F877A-I/P verfügt über mehrere integrierte Analog-Digital-Wandler (ADCs). Diese ermöglichen die Umwandlung von analogen Spannungen, wie sie von Sensoren geliefert werden, in digitale Werte, die der Mikrocontroller verarbeiten kann. Es sind 8 analoge Eingangskanäle mit einer Auflösung von 10 Bit vorhanden.
Ist der PIC 16F877A-I/P für den Einsatz in rauen Umgebungen geeignet?
Die angebotene Variante ist für den Temperaturbereich von -40 °C bis +85 °C ausgelegt, was ihn für viele industrielle und Außeneinsatzgebiete qualifiziert. Die generelle Robustheit der PIC-Architektur trägt ebenfalls zur Eignung für anspruchsvolle Umgebungen bei.
Welche Kommunikationsprotokolle unterstützt der PIC 16F877A-I/P?
Der PIC 16F877A-I/P unterstützt gängige serielle Kommunikationsprotokolle wie USART (Universal Synchronous/Asynchronous Receiver/Transmitter) für die serielle Kommunikation, SPI (Serial Peripheral Interface) für die schnelle serielle Kommunikation mit Peripheriegeräten und I²C (Inter-Integrated Circuit) für die Kommunikation mit mehreren Geräten auf einer gemeinsamen Busleitung.
Was bedeutet DIP-40 bei diesem Mikrocontroller?
DIP steht für Dual In-line Package, eine weit verbreitete Gehäuseform für elektronische Bauteile. Die „40“ gibt die Anzahl der Anschlusspins an. Das DIP-40 Gehäuse ist charakteristisch für den PIC 16F877A-I/P und ermöglicht eine einfache Montage in Steckbrettern oder durch direktes Löten auf Leiterplatten durch die beiden parallelen Reihen von Pins.
